BEDIENUNGSANLEITUNG TE1000 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2251

Seite: 2-8

DE

2	Christopeit-Sport Community
3	Wichtige Empfehlungen und Sicherheitshinweise
3	Garantiebestimmungen
4-5	Montageanleitung
6	Trainingsanleitung Allgemein
7-8	Stückliste - Ersatzteilliste
47	Explosionszeichnung

Achtung!

Vor Benutzung Bedienungsanleitung lesen

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE,

wir gratulieren Dir zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Dir viel Vergnügen damit. Bitte beachte und befolge die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Du irgendwelche Fragen hast, kannst Du dich selbstverständlich jederzeit an uns wenden.

CHRISTOPEIT-SPORT COMMUNITY

Unser Ziel ist es, Dir nicht nur neue und großartige Sportgeräte für Dein Homestudio anzubieten, sondern Dich auch bei Deinem täglichen Workout motivierend und abwechslungsreich zu unterstützen. Werde ein Teil unserer Christopeit-Sport Community.

CHRISTOPEIT-GYM

In unserem Christopeit GYM findest Du zu Deinem Trainingsgerät verschiedene Programme mit unterschiedlichen Herausforderungen. Wir wünschen Dir viel Freude bei Deinem täglichem Training.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/christopeit-gym/

CHRISTOPEIT-BLOG

Finde viele spannende Themen rund um Fitness und Gesundheit bei uns im Blog.

Scanne den QR-Code oder folge dem Link:

https://www.christopeit-sport.com/lifestyle/blog/

GYM

BLOG

SOCIAL-MEDIA

Folgen uns auf Facebook, Instagram und Youtube.

Scanne den QR-Code oder suche auf den jeweiligen Plattformen nach: Christopeit-Sport

FACEBOOK INSTAGRAM YOUTUBE

WICHTIGE EMPFEHLUNGEN UND SICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich GS geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen
   Aufbau die Vollständigkeit der Lieferung anhand des Liefer- scheins und die Vollständigkeit der Kartonverpackung anhand der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Massnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. Achtung! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. Achtung! Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und

1. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestellten Position achten.
2. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden.
3. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.
4. Achtung! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
5. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
6. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Massnahmen auszuschließen.
7. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
8. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
9. Dieses Gerät ist gemäß der EN 20957-1:2013 und EN 20957-2:2021 nach Klasse H (Heimgebrauch) geprüft und zertifiziert worden. Die zulässige maximale Belastung (=Benutzergewicht) ist auf 120 kg festgelegt worden.
10. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH, Friedrichstr. 55, 42551 Velbert

MONTAGEANLEITUNG

Bevor Sie mit der Montage beginnen unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Um den Zusammenbau zu vereinfachen sind einige Teile bereits vormontiert.

SCHRITT 1

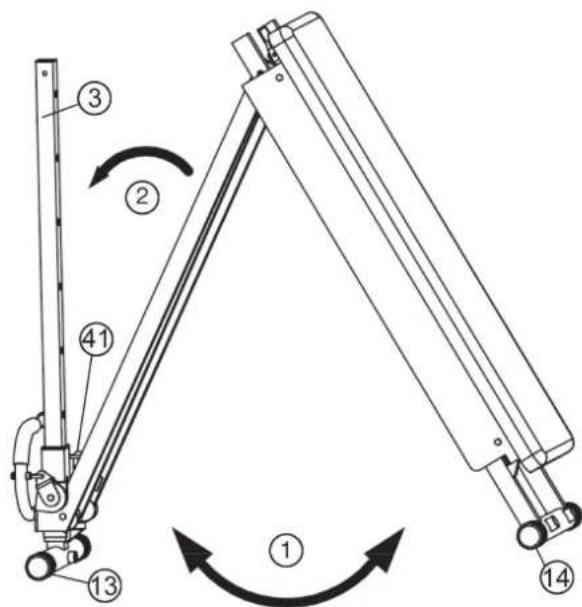

Ausklappen des vormontierten Trainingsgerätes.

1. Entnehmen Sie vorsichtig das zum größten Teil vor- montierte Sportgerät aus der Verpackung und Stellen Sie es mit dem Fußkappen (13+14) auf den Boden.

2. Klappen Sie das Gerät zunächst etwas auseinander (Pfeil 1).

3. Ziehen Sie den Entriegelungsknopf (41) heraus damit Sie den hinteren Fuß (3) ganz heraus klappen können (Pfeil 2) und das Trainingsgerät komplett ausgeklappt werden kann.

Achtung! Das Aus- und Einklappen des TE1000 sollte mit erhöhter Vorsicht geschehen, da durch den Klappmechanismus Quetschgefahr besteht! Nehmen Sie evtl. eine zweite Person zur Hilfe.

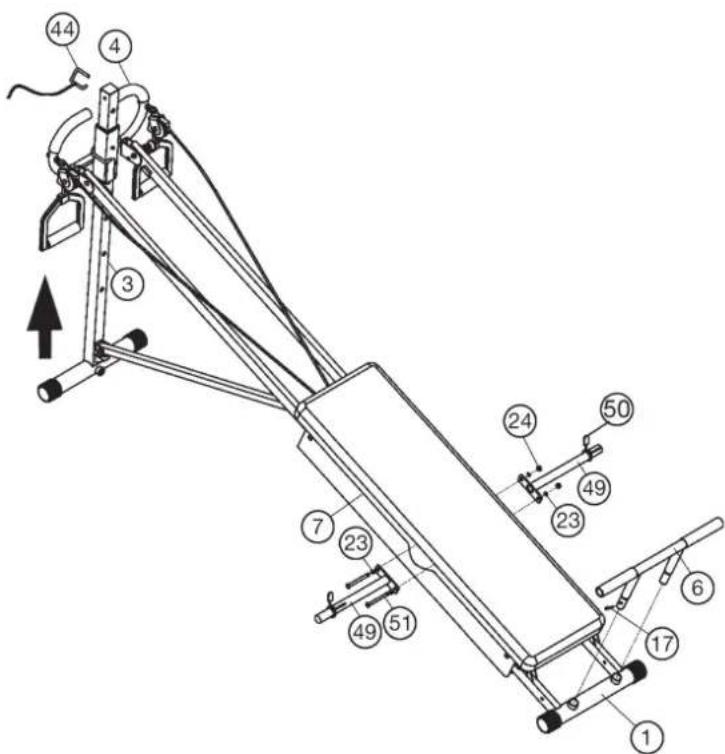

Montage der Gewichtsscheibenaufnahmen (49) und der Fußhalterung (6).

1. Ziehen Sie den Handgriff (4) am hinteren Fuß (3) nach oben bis in die gewünschte schräge Position und sichern Sie diese mittels des Sicherungsbügels (44).

2. Montieren Sie die Gewichtsscheibenaufnahmen (49) auf beiden Seiten am Rollschlitten (7) mittels der Schrauben (51), Unterlegscheiben (23) und Muttern (24).

3. Schieben Sie die Federklemmringe (50) auf die Gewichtsscheibenaufnahmen (49).

4. Stecken Sie die Fußhalterung (6) in den vorderen Fuß (1) und sichern Sie diese Position mit dem Sicherungsstift 1 (17).

Hinweis: Je nach Übungsvariante kann die Fußhalterung (6) herausgenommen oder in Position am vorderen Fuß (1) einsetzt werden. In der Trainingsposition muss immer der Sicherungsstift 1 (17) eingesetzt werden, damit ein evtl. unbeabsichtigtes Herausrutschen der Fußhalterung beim Training ausgeschlossen wird.

Durch die Schrägstellung des Rollschlittens wird die Übungsintensität beeinflusst. Je höher der Griff positioniert wird, desto intensiver wird die Trainingsübung.

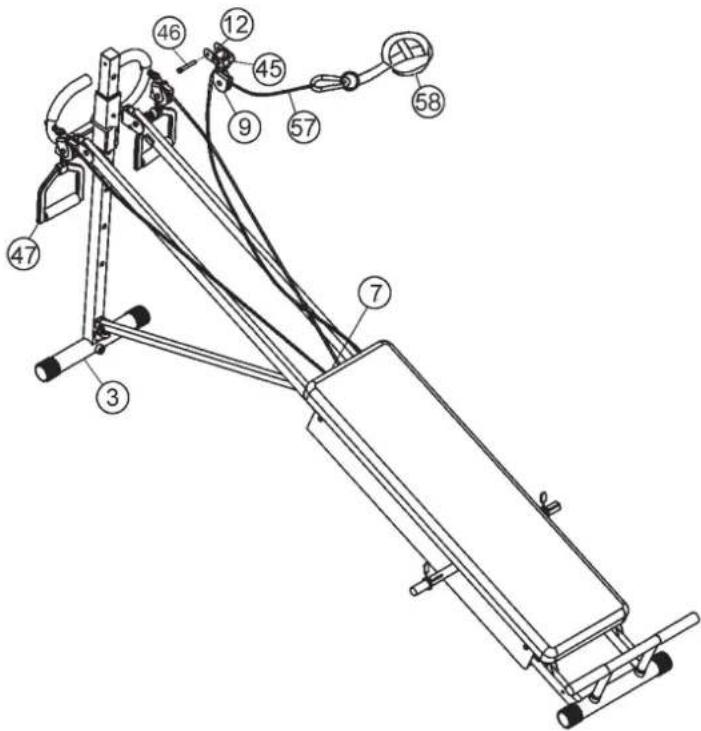

Montage des Seiles der Fußmanschette (57).

1. Führen Sie die Seilrollenhalterung (12) so zur obersten Bohrung am hintern Fuß (3), dass man den Seilrollenverbindungsring (45) von oben in die Seilrollenhalterung (12) einsetzen kann und befestigen Sie die Seilrollenhalterung (12) mit dem Sicherungsstift 2 (46) am hintern Fuß (3).

2. Hängen Sie die Seilrollenhalterung (9) der Fußmanschetten-Seileinheit (57) in den Seilrollenverbindungsring (45) ein und setzen Sie dann den Seilrollenverbindungsring (45) von oben in die Seilrollenhalterung (12) ein, sodass das Seil mit Fußmanschette (57) oben aus der Rolle herauskommt.

3. Verbinden Sie das untere Ende des Seiles der Fußmanschette (57) mittels des Karabinerhakens (54) am Rollschlitten (7).

Achtung! Es sollte je nach Übung nur entweder das Seil der Fußmanschette (57) oder das Seil mit Handgriffen (47) mit dem Rollschlitten (7) verbunden werden, um ein Verheddern der Seile auszuschließen und ein störungsfreies Training zu gewährleisten.

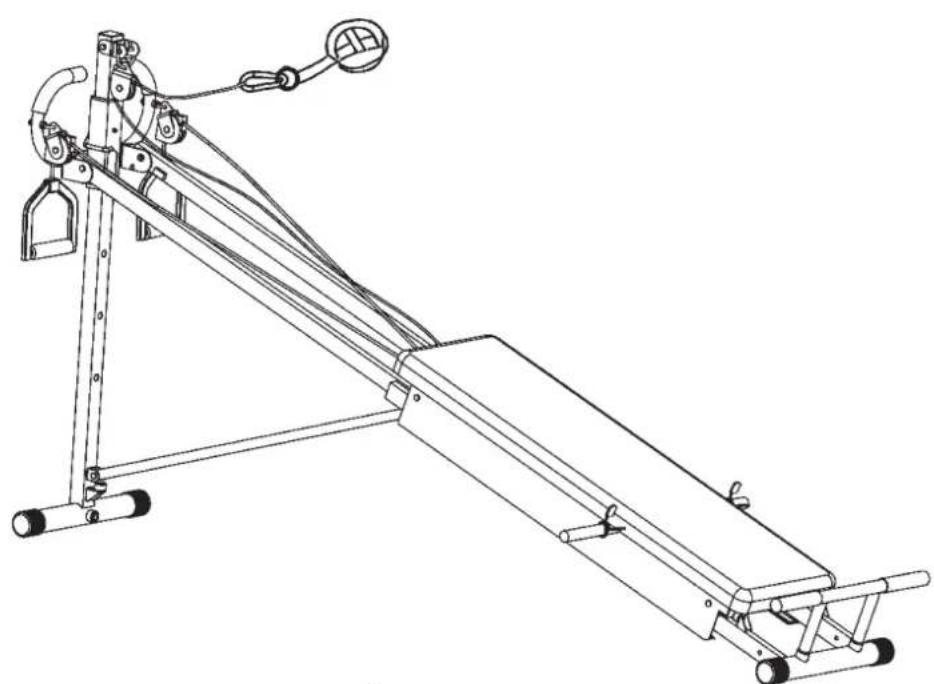

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen. Die Montage ist hiermit beendet.

2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerät vertraut machen und die individuellen Einstellungen vornehmen.

Hinweis: Es sollte je nach Übung nur entweder das Seil der Fußmanschette (57) oder das Seil mit Handgriffen (47) mit dem Rollschlitten (7) verbunden werden, um ein Verheddern der Seile auszuschließen und ein störungsfreies Training zu gewährleisten.

TRAININGSANLEITUNG ALLGEMEIN

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden.

INTENSITÄT

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hierbei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01 Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel

Männer:

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Alter) - (0,11 x Körpergewicht)

02 Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation.

Geeignet für: Anfänger

Trainingsart: sehr leichtes Ausdauertraining

Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1.

Geeignet für: Anfänger und Fortgeschrittene

Trainingsart: leichtes Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung).

Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2.

Geignet für: Anfänger und Vortgeschrittene

Trainingsart: moderates Ausdauertraining

Ziel: Aktivierung des Fettstoffwechsels (Kalorienverbrennung),

Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2

Geeignet für: Fortgeschrittene und Leistungsportler

Trainingsart: moderates Ausdauertraining oder Intervalltraining

Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining

Geeignet für: Athleten und Hoch-Leistungsportler

Trainingsart: intensives Intervalltraining und Wettkampftraining

Ziel: Verbesserung der max. Geschwindigkeit und Leistung

Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Beispielrechnung

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Alter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad passt für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Ausdauertrainingsgeräte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).

b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich).

c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

HÄUFIGKEIT

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen Sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

STÜCKLISTE - ERSATZTEILLISTE

Artikel: TE1000

Art.-Nr.: 2251

Stand der technische Daten: 15.12.2022

Stellmaß [cm]: L 185 - 196 x B 62 x H 97

Stellmaße geklappt ca. [cm]: L 115 x B 62 x H 20

Trainingsplatzbedarf [m²]: 3,5

Gerätegewicht [kg]: 23

Benutzergewicht von max. [kg] 120

EIGENSCHAFTEN

• über 40 Übungsmöglichkeiten
- Red-Line Design
• Vierkant Stahlrohr 35x25mm
- Widerstand ergibt sich durch das eigene Körpergewicht und 5-fach verstellbaren Steigungswinkel
- Erhöhung des Widerstandes durch die zusätzliche Aufnahmemöglichkeit von Hantelscheiben
- Seilzüge (Paar)
- Fußhalterung
- Stemmbügel
- Platz sparend klappbar

HINWEISE

Nach Öffnen der Verpackung bitte grob kontrollieren, ob alle Teile vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen. Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H.

Abb.- Nr.	Bezeichnung	Abmessung in mm	Menge	Montiert an Abb.-Nr.	ET Nummer
1 Fuß vorne 1 8 33-1251-01-SW
2L	Verbindungsschiene links		1	4+8	33-1251-02-SW
2R	Verbindungsschiene rechts		1	4+8	33-1251-03-SW
3 Hinterer Fuß		1 4+5		33-1251-04-SW
4 Handgriff		1 3 33-1251-05-SW
5 Querstrebe		1 1,2+3		33-1251-06-RT
6 Fußhalterung		1 1 33-1251-07-SW
7 Rollschlitten		1 1+2		33-1251-08-SW
8 Querstrebenaufnahme		1 5 33-1251-09-SW
9	Seilrollenhalter 1		1	43+45	33-1251-10-SW
10 Seilrollenhalter 2		3 4+7		33-1251-11-SW
11L	Seitenabdeckung links		1	7	33-1251-12-SW
11R	Seitenabdeckung rechts		1	7	33-1251-13-SW
12	Seilrollenhalterung		1	3+45	33-1251-14-SW
13 Fußkappe vorne		2 1 36-1251-02-BT
14 Fußkappen hinten		2 3 36-1251-03-BT
15 Griffüberzug		2 6 36-1251-04-BT
16 Rundstopfen	28	2 6 39-9848
17	Sicherungsstift 1	6x45	1	1+6	36-1251-05-BT
18 Gummidämpfer		4 1+3		36-1251-06-BT
19	Schraube	M6x15	4	18	39-9960
20	Schraube	M6x15	4	7+25	39-10120
21	Unterlegscheibe	6//18	8	20+36	39-9993
22	Schraube	M8x90	4	7+28	39-10445-CR
23	Unterlegscheibe	8//16	20	22,29,34,39,42+51	39-9962-CR
24	Selbstsichernde Mutter	M8	13	22,29,39,42+51	39-9918-CR
25 Polster		1 7 36-2251-01-BT
26	Schraube	3.5x10	2	11	39-9909
27	Distanzrohr	13x38.5	4	22+28	36-1251-07-BT
28 Polsterrollen		4 22		36-1251-08-BT
29	Schraube	M8x40	3	10	39-9889-CR
30 Seilrollendeckel		6 31		36-1251-09-BT
31	Seilrolle klein		3	10	36-1251-10-BT
32	Kunststoffring 1	31x15x9.5	2	8	36-1251-11-BT
33	Kunststoffring 2	30x15x10	2	8	36-1251-12-BT
34 Sechskantschraube	M8x15	2 8 39-10247
35 Kunststoffgleiter		1 4 36-1251-13-BT
36 Augenschraube		2 4+10		36-1251-14-BT
37 Unterlegscheibe 6//18 2 36 39-9993
38 Schraubenkappe M6 2 52 36-1251-15-BT
39 Sechskantschraube M8x40 3 3+4 39-10132
40	Griffüberzug		2	4	36-2251-02-BT
41 Entriegelungsknopf		1 4		36-1251-17-BT
42 Sechskantschraube M8x30 1 9+43		39-10134
43 Seilrolle groß		1 9		36-1251-18-BT
44 Sicherheitsbügel		1 3+4 36-1251-19-BT
45	Seilrollenverbindung		1	9+12	36-1251-20-BT
46	Sicherheitsstift 2	8x60	1	3+12	36-1251-21-BT
47	Seil mit Handgriffe	1800mm	1	31	36-1251-22-BT
48	Rundstopfen	25	4	4+49	39-9882
49	Gewichtscheibenaufnahme		2	7	33-1251-15-SW
50 Federklemmring		2 49 39-10323-SW
51 Sechskantschraube M8x50 2 7+49		39-9811-CR
52 Selbstsichernde Mutter	M6 2 36 39-9816-VC
53	Distanzstück	6.5x18x8	2	36	36-1251-23-BT
54 Karabinerhaken		2 7,10+57		36-9862209-BT
55 Rechteckstopfen	40x20	6 1+2 39-9892
56	Vierkantstopfen	38x38	1	3	36-9904-09-BT
57	Seil für Fußmanschette	2700mm	1	43	36-1251-24-BT
58 Fußmanschette		1 54 36-1251-25-BT
59 Werkzeugset		1		36-1251-26-BT
60	Montage- und Bedienungsanleitung		1		36-2251-04-BT

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100

NOTIZEN

ContentPage

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

RECOMMANDATIONS IMPORTANTES ET CONSIGNES DE SÉCURITÉ

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Stand technische gegevens: 15.12.2022

Afmetingen ca: [cm]: L 185-196 x B 62 x H 97

Afmetingen ingeklapt ca. [cm]: L 115 x B 62 x H 20

Ruimtevereisten [m²]: 3,5

Productgewicht ca. [kg]: 23

Belasting max. (Gebruikersgewicht) [kg]: 120

EIGENSCHAPPEN

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

DŮLEŽITÁ DOPORUČENÍ A BEZPEČNOSTNÍ POKYNY

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Top-Sport Gilles GmbH

WAŻNE ZALECENIA I INSTRUKCJE BEZPIECZEŃSTWA

Top-Sports Gilles GmbH

Friedrichstraße 55, 42551 Velbert

www.christopeit-sport.com

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Friedrichstrasse 55

D - 42551 Velbert

http://www.christopeit-sport.com

Tel.: [phone]

Fax: [phone]

[e-mail]

CHRISTOPEIT® SPORT GERMANY
