MODE D'EMPLOI Edition Tube 20th Anniversary HUGHES & KETTNER

• L'appareil a été conçu par Hughes & Kettner selon la norme IEC 60065 et a quitté l'entreprise dans un état irréprochable. Afin de conserver cet état et d'assurer un fonctionnement sans danger de l'appareil nous conseillons à l'utilisateur la lecture des indications de sécurité contenues dans le mode d'emploi. L'appareil est conforme à la classification I (mise à terre de protection).
• SURETE, FIABILITE ET EFFICACITE DE L'APPAREIL NE SONT GARANTIS PAR HUGHES & KETTNER QUE SI:
• Montage, extension, nouveau réglage, modification ou réparation sont effectués par Hughes & Kettner ou par toute personne autorisée par Hughes & Kettner.
• L'Installation électrique de la pièce concernée correspond aux normes IEC (ANSI).
  • L'utilisation de l'appareil suit le mode d'emploi.

AVERTISSEMENT:

• A moins que cela ne soit manuellement possible, tout enlèvement ou ouverture du boîtier peut entraîner la mise au jour de pieces sous tension.
• Si l'ouverture de l'appareil est nécessaire, celui-ci doit être coupé de chaque source de courant. Ceci est à prendre en considération avant tout ajustement, entretien, réparation ou changement de pieces.
• Ajustement, entretien ou réparation sur l'appareil ouvert et sous tension ne peuvent être effectués que par un spécialiste autorisé par le fabricant (selon VBG4). Le spécialiste étant conscient des dangers liés à ce genre de réparation.
• Les sorties de baffles qui portent le signe IEC 417/5036 (fig. 1, voir en bas) peuvent être sous tension dangereuse. Avant de brancher l'appareil utiliser uniquement le câble de raccordement conseillé par le fabricant pour raccorder les baffles.
• Toutes les prises des câbles de raccordement doivent être, si possible, vissées ou verrouillées sur le boîtier.
• L'utilisation de fusibles rafistolés ou court-circuites est inadmissible - seulement: IEC127.
• L'utilisation de fusibles rafistolés ou court-circuites est inadmissible.
• N e jamais interrompre la connexion du circuit protecteur.
• Il est conseillé de ne pas toucher aux surfaces pourvues du signe „HOT“ (fig. 2, voir en bas), aux parois arrières ou caches munis de fentes d’aération, éléments d’aération et leurs caches ainsi qu’aux tubes et leurs caches. Ces éléments pouvant atteindre des températures élevées pendant l’utilisation de l’appareil.
• Les Niveaux de puissance élevés peuvent entrainer des lésions auditives durables. Evitez donc la proximité de haut-parleurs utilisés à haute puissance. Lors de haute puissance continue utilisez une protection auditive.

BRANCHEMENT SUR LE SECTEUR:

• L'appareil est conçu pour une utilisation continue.
- La tension de fonctionnement doit concorder avec la tension secteur locale.
- A t'tention: L'interrupteur de secteur de l'apparell doit être sur la position „0", lorsque le câble de réseau est raccordé.
- Le raccordement au réseau électrique s'effectue avec l'adaptateur ou le cordon d'alimentation livré avec l'appareil.
- Adaptateur: Un câble de raccordement abimé ne peut être remplacé. L'adaptateur est Inutilisable.
- Evitez un raccordement au réseau par des boîtes de distribution surchargées. - La prise de courant doit être placée à proximité de l'appareil et facile à atteindre.

LIEU D'INSTALLATION:

• L'appareil doit être placé sur une surface de travail propre et horizontale.
- L'appareil en marche ne doit en aucun cas subir des vibrations.
- Evitez dans la mesure du possible poussière et humidité.
- L'appareil ne doit pas être placé à proximité d'eau, de baignoire, lavabo, évier, pièce d'eau, piscine ou dans une pièce humide. Ne placez aucun vase, verre, bouteille ou tout objet rempli de liquide sur l'appareil.
• L'appareil doit être suffisamment aéré.
- Ne jamais recouvrir les ouvertures d'aération. L'appareil doit être placé à 20 cm du mur au minimum. L'appareil peut être monté dans un Rack si une ventilation suffisante est possible et si les conseils de montage du fabricant sont suivis.
- Evitez les rayons de soleil et la proximité de radiateurs, chauffages etc.
- Une condensation d'eau peut se former dans l'appareil si celui-ci est transporté brusquement d'un endroit froid à un endroit chaud. Ceci est particulièrement Important pour des appareils à tubes. Avant de brancher l'appareil attendre qu'il ait la température ambiante.
- Accessoires: L'appareil ne doit être placé sur un chariot, support, trépied, bâti ou table instable. Une chute de l'appareil peut entraîner aussi bien des dommages corporels que techniques. Utilisez l'appareil uniquement avec un chariot, Rack, support, trépied ou bâti conseillé par le fabricant ou vendu en combinaison avec l'appareil. Les indications du fabricant pour l'installation de l'appareil sont à suivre, et les accessoires d'installation conseillés par le fabricant sont à utiliser. Un ensemble support et appareil doit être déplacé avec précaution. Des mouvements brusques et des revêtements de sol Irregullers peuvent entraîner la chute de l'ensemble.
- Equipements supplémentaires: Ne jamais utiliser un équipement supplémentaire n'ayant pas été conseillé par le fabricant, ceci pouvant entrainer des accidents.
- Afin de protéger l'appareil pendant un orage ou s'il ne doit pas être utilisé pendant un certain temps, il est conseillé d'enlever la prise au secteur. Ceci évite des dommages dûs à la foudre ou à des coups de tension dans le réseau à courant alternatif.

Fig. 1 Fig

IMPORTANTI AVVERTIMENTI DI SICUREZZA!

L'ÉDITION TUBE offre un son "tout lampes" authentique dans un format Hughes & Kettner Edition compact. Grâce à ses deux canaux et à son design rétro éprouvé, il allie facilité de fonctionnement et son "tout lampes" de qualité dans un Combo portable et convivial.

Le canal Clean de l'ÉDITION TUBE se distingue par une vaste gamme de sons Vintage allant du Clean chaleureux au Blues langoureux. Le canal Lead prend ensuite la relève et vous transporte, grâce à sa bande passante, vers les sons onctueux et chantants du solo Rock'n'Roll.

L'ÉDITION TUBE tire ses qualités sonores exceptionnelles des deux lampes EL84 installées dans l'amplificateur de puissance. Grâce à ses propriétés remarquables, il délivre une saturation énergique dès les volumes moyens et produit une compression fine. Il convient dès lors idéalement pour des situations exigeant un niveau de volume modéré.

Mais il peut aussi faire montre de toute sa puissance lorsque le besoin s'en fait ressentir. À l'instar de tous les autres systèmes Hughes & Kettner, son étage d'entrée réagit de la façon la plus dynamique qui soit à votre toucher et offre dès lors la base idéale pour une reproduction soutenue. La face arrière presque fermée ajoute le punch nécessaire dans les basses. 20 "watts lampes" bien nourris et le haut-parleur Eminence RockDriver Cream de 12" font tout ce qu'il faut pour donner à l'EDITION TUBE le petit plus qui fait la différence dans le local de répétition ou dans un club.

Effet Hall mécanique réglable, boucle d'effet et prise pour enceinte supplémentaire complètent l'équipement de l'ÉDITION TUBE. Car il est clair que luxe et ampli Hughes & Kettner sous label ÉDITION vont de pair.

NOUS VOUS SOUHAITONS BEAUCOUP DE SUCCÈS ET DE PLAISIR MUSICAL AVEC VOTRE EDITION TUBE !

AVANT LA MISE EN FONCTION

• Avant de brancher L'ÉDITION TUBE, assurez-vous que la tension de celui-ci correspond à la tension du réseau.
• La ventilation de l'appareil par les fentes d'aération doit être assurée.
• Assurez-vous que l'appareil se trouve dans un emplacement stable, tout facteur étranger thermique ou mécanique pouvant porter préjudice à la sécurité de l'appareil aussi bien qu'à la sécurité de son utilisateur.
• Le fabricant décline toute responsabilité en cas de dégâts sur l'appareil, si l'utilisation n'était pas conforme au mode d'emploi.

TABLE DES MATIÈRES

CONSEILS DE SÉCURITÉ ....13

AVANT LA MISE EN FONCTION .....13

1.0 RACCORDEMENTS ET ÉLÉMENTS DE COMMANDE ...14

2.0 CÂBLAGE ET SET UP STANDARD .....15

3.0 MANIEMENT DE L'ÉDITION TUBE .....15

3.1 RÉGLAGE DES SONS DE BASE .....15

3.2 RACCORDEMENT D'UNE UNITE D'EFFETS .....15

4.0 LAMPES, ENTRETIEN ET SERVICE .....15

5.0 DÉPISTAGE DES PANNES .....16

6.0 CARACTÉRISTIQUES TECHNIQUES .....26/27

1.0 RACCORDEMENTS ET ÉLÉMENTS DE COMMANDE

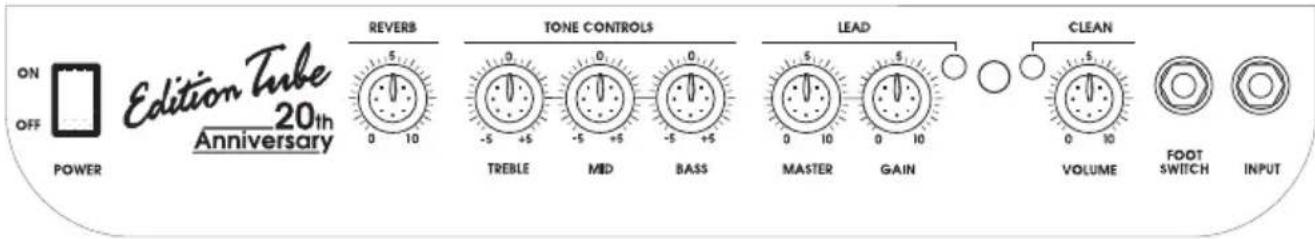

INPUT : Entrée pour la connexion de la guitare.

PÉDALIER : Prise pour un pédalier (p. ex. Hughes & Kettner FS-1), facilitant la commutation entre les canaux. Le commutateur CHANNEL SELECT doit être réglé sur le canal CLEAN (DEL jaune allumée).

VOLUME : Règle le volume et la saturation du canal CLEAN. En augmentant le VOLUME (en fonction du niveau de sortie de la guitare), vous pouvez produire des sons Crunch.

DEL JAUNE CHANNEL SELECT : Indique le canal CLEAN actif.

Commutateur CHANNEL SELECT : Sélecteur permettant de commuter manuellement entre les canaux. Cette fonction de commutation peut également être exécutée via le pédalier.

DEL ROUGE CHANNEL SELECT : Indique le canal LEAD actif.

GAIN : Règle le degré de distorsion dans le canal LEAD.

MASTER: Règle le volume du canal LEAD.

REGLAGE DE SONORITÉ : Réglage commun des basses, des médiums et des aigus pour les deux canaux. Les médiums et les aigus s'influencent mutuellement (comme c'est normal et, en général, souhaité pour un ampli à lampes) : une accentuation des aigus atténue les médiums et inversement.

REVERB : Contrôle l'intensité de la reverb intégrée dans le son.

POWER: Interrupteur principal de l'ÉDITION TUBE.

MAINS IN : Prise de branchement pour le câble secteur conforme aux normes européennes, compris dans la livraison. Avant de brancher le câble secteur, assurez-vous que la tension indiquée sur l'appareil correspond à la tension secteur disponible.

HAUT-PARLEUR EXTERNE : Prise pour des enceintes de haut-parleurs, dont l'impédance totale doit être comprise entre 8 et 16 ohms (p. ex. une enceinte de 8 ohms). Le haut-parleur interne reste actif.

RETURN : Connectez ce jack à la sortie de votre unité d'effets.

SEND : Connectez ce jack à l'entrée de votre unité d'effets.

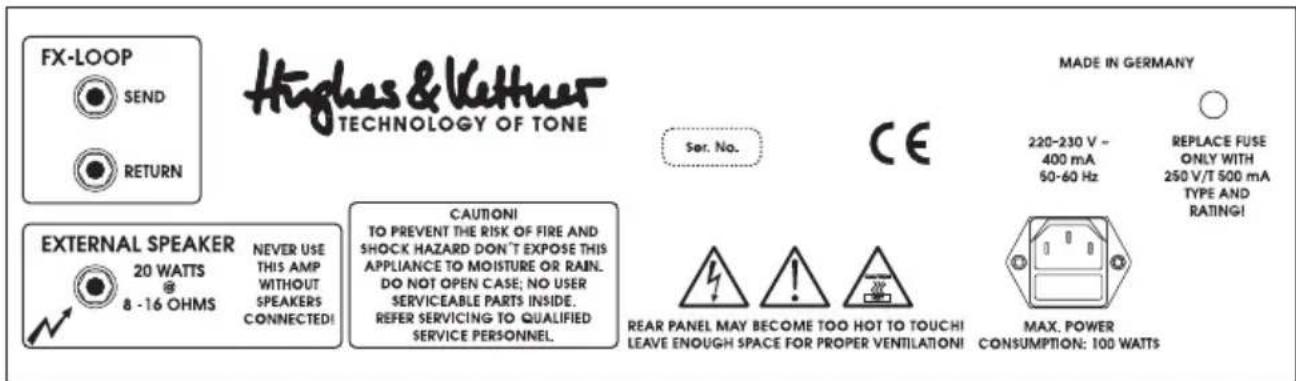

FX-LOOP SEND RETURN Hughes & Vettner TECHNOLOGY OF TONE SER. No. CE MADE IN GERMANY 220-230 V - 400 mA 50-60 Hz REPLACE FUSE ONLY WITH 250 V/T 500 mA TYPE AND RATING! EXTERNAL SPEAKER 20 WATTS @ 8 -16 OHMS NEVER USE THIS AMP WITHOUT SPEAKERS CONNECTED! CAUTIONI TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD DON'T EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN. DO NOT OPEN CASE; NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. REAR PANEL MAY BECOME TOO HOT TO TOUCH! LEAVE ENOUGH SPACE FOR PROPER VENTILATION! MAX. POWER CONSUMPTION: 100 WATTS

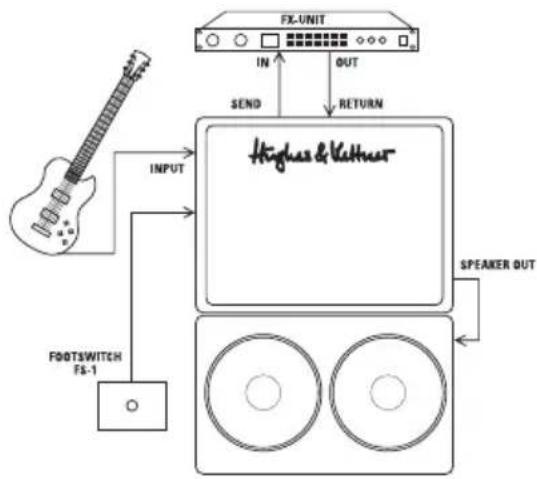

2.0 CÂBLAGE ET SET UP STANDARD

3.0 MANIEMENT DE L'EDITION TUBE

3.1 RÉGLAGE DES SONS DE BASE

Si vous désirez exploiter les deux sons fondamentaux de l'EDITION TUBE, nous vous recommandons de procéder comme suit :

• Réalisez tous les réglages de sonorité au niveau de sortie maximal de la guitare.
• Concentrez-vous d'abord sur le réglage du potentiomètre VOLUME du canal CLEAN, puis ajustez le volume / taux de distorsion souhaité.
• Commutez ensuite sur le canal LEAD et réglez en conséquence le second son fondamental à l'aide du potentiomètre GAIN.
• LEAD MASTER permet alors de déterminer le rapport de volume entre les canaux LEAD et CLEAN.

3.2 RACCORDEMENT D'UNE UNITE D'EFFETS

L'ÉDITION TUBE est équipé d'une boucle d'effet série. Le signal préamplifié de l'amplificateur passe entièrement par une unité d'effets intégrée où il est traité. Nous vous conseillons dès lors d'utiliser uniquement des unités d'effets de qualité qui ne déforment, ni ne dégradent le signal inutilement.

CONNEXION DE L'UNITÉ D'EFFETS :

• Connectez le jack SEND à l'entrée (Input) et le jack RETURN à la sortie (Output) de votre unité d'effets.
• Utilisez exclusivement des câbles de raccordement de qualité, afin d'éviter les pertes de signaux, les bruits parasites ou toute autre forme de décrochage.

• Veillez toujours à éviter les distorsions dans l'unité d'effets. Observez si nécessaire l'indicateur de modulation de l'unité d'effets et utilisez les potentiomètres "Input" et "Output" de l'unité d'effets pour équilibrer votre réglage.

• Les "générateurs de distorsions" n'ont rien à chercher dans la boucle d'effet. En principe, les effets de compression apparaissent toujours au début de la chaîne de signaux. Le cas échéant, les compresseurs doivent aussi (selon l'effet sonore cherché) être branchés en amont de l'entrée de l'amplificateur.

• Veillez toujours à connecter dans le bon ordre les différentes unités d'effets mises en boucle.

Il faut savoir que les pédales de volume, les pédales wah-wah et d'autres types de pédales ne "sonnent" pas de la même manière quand elles sont placées en amont de l'ÉDITION TUBE ou dans la boucle d'effet – tout est alors une question de goût.

4.0 LAMPES, ENTRETIEN ET SERVICE

L'EDITION TUBE est doté de lampes EL84 et 12 AX 7A. Après le "Burn-in" (premier test prolongé sous charge), les lampes font l'objet d'un contrôle poussé à l'occasion duquel les données électriques et la constitution mécanique (microphonie) sont vérifiées; par ailleurs, leur comportement sonore est analysé dans le cadre d'un test acoustique sur L'EDITION TUBE fini.

L'une des démarches les plus importantes est ici le "Matching" (assemblage d'un jeu de lampes correspondantes) pour l'étage de puissance,

QUAND UN CHANGEMENT DE LAMPES EST-IL OPPORTUN?

Les lampes utilisées pour L'EDITION TUBE se distinguent par une extrême longévité et une qualité de finition exemplaire. Si, cependant, vous deviez avoir un problème avec votre EDITION TUBE, prenez en considération les points suivants avant de procéder à un changement de lampes:

- L'origine de la panne ou du défaut se situe-t-elle au niveau de la lampe elle-même ou bien éventuellement à la périphérie de l'appareil? Par exemple, un câble de baffle défectueux peut être à l'origine de pannes au niveau des lampes de l'étage de puissance (après un changement de lampes le problème peut se poser à nouveau si la panne n'a pas été détectée et réparée avant).

- La tension du réseau était-elle constante lors de l'utilisation? (Souvent, un équipement numérique ne fonctionne pas en cas de sous-tension, alors que pour les amplis tout lampes, une surtension dans le réseau peut être à l'origine d'une panne. Ces surtensions peuvent être dues à des générateurs ou encore à des câbles haute tension mal posés.)

- Un fusible a-t-il éventuellement réagi sans que l'on ait affaire à une véritable panne? (Vieux fusibles, décharge de particules dans une lampe ou décharge disruptive due à des pointes dans la tension du réseau peuvent être à l'origine de la panne. À ce moment là, un changement de lampes n'est pas judicieux.)

- Les lampes montrent des signes d'usure (microphonie surélevée, bourdonnements, perte des aiguës, perte de puissance, son mal défini, etc.) après une certaine durée de fonctionnement (durée beaucoup plus courte pour les

lampes d'étage de puissance). Un changement est alors nécessaire, car non seulement la qualité du son est mauvaise, mais la panne totale de la lampe en question est imminente.

Indication: Un changement de lampes à seule fin d'expérimentations sonores est vivement déconseillé. Les coûts entraînés ici par un procédé non conforme peuvent monter très rapidement et sont superflus si l'on tient compte des séries de tests très complets effectués lors du développement de l'ÉDITION TUBE.

LES POINTS SUIVANTS SONT À PRENDRE EN CONSIDÉRATION LORS D'UN CHANGEMENT DE LAMPES:

• Le changement de lampes ne doit être effectué que par un technicien qualifié.
• Avant d'enlever le châssis électronique, débranchez le câble de secteur de l'ÉDITION TUBE et attendez deux minutes au moins que l'appareil se décharge!
• Une lampe individuelle ne peut être changée que si elle correspond exactement aux autres lampes (Matching).
• Pour les lampes des étages de puissance, utilisez uniquement des jeux de lampes appairées.
• Si vous utilisez un jeu de lampes neuves dont les courbes de réponse sont identiques à celles de l'ancien jeu, il n'y aura pas lieu de procéder à un réglage BIAS; par contre, en cas de panachage de lampes aux courbes de réponse différentes, il faudra procéder au réglage BIAS. Le réglage peut s'effectuer par la face arrière, sans démontage du châssis électronique. Cela nécessite toutefois des connaissances poussées en technique de mesure et ne peut être effectué que par un technicien spécialisé dans le domaine des amplis à lampes.

COMMENT ALLONGER LA LONGÉVITÉ DES LAMPES?

• N'utilisez jamais votre EDITION TUBE sans haut-parleur. Un câble de haut-parleur/baffle d'excellente qualité et très solide est par là même d'une importance primordiale.
• Évitez toute secousse, surtout quand l'appareil est en marche. Éteindre l'ampli et laisser refroidir les lampes avant le transport. Un Flightcase solide coûte à peine plus qu'un changement de lampes effectué par un technicien.
• Un BIAS réglé correctement et un réglage adéquat du niveau de ronflement allonge la longévité. Si l'usure des lampes est importante, contrôlez ces réglages.

Tous les autres éléments de l'ÉDITION TUBE n'ont pas besoin d'être entretenus. Un chiffon légèrement humide peut être utilisé pour nettoyer les surfaces métalliques ou les surfaces du boîtier. Évitez en tout cas toute secousse, chaleur extrême, poussière et humidité. Les fentes d'aération ne doivent pas être recouvertes pendant l'utilisation.

ET POUR TERMINER, VOICI QUELQUES RÈGLES ÉLÉMENTAIRES QUI VOUS PERMETTRONT D'ALLONGER CONSIDÉRABLEMENT LA DURÉE DE VIE DE VOTRE AMPLIFICATEUR :

• Utilisez toujours des appareils périphériques en parfait état de marche !
• Veillez toujours à maintenir les fentes d'aération de votre EDITION TUBE dégagées afin de garantir une ventilation parfaite de l'appareil.

• En tout état de cause, évitez d'exposer l'appareil aux chaleurs extrêmes, aux poussières et – surtout – à l'humidité.

• Soyez particulièrement vigilant en ce qui concerne les spécifications des appareils supplémentaires. Ne connectez jamais à l'ÉDITION TUBE de haut-parleurs présentant une impédance insuffisante (valeur ohmique). Ne branchez jamais d'appareils à niveau trop élevé (p. ex. des étages de puissance) à l'amplificateur.

• Vérifiez toujours la tension secteur avant de brancher l'appareil. En cas de doute, contactez le technicien approprié...
• Ne "bricolez" pas de réparations vous-même en cas de problème ! Même pour le remplacement de fusibles internes, il est préférable de faire appel à un technicien qualifié.

5.0 DÉPISTAGE DES PANNES

E1) L'EDITION TUBE ne peut être allumé:

• L'ampli n'est pas alimenté. Contrôlez si la connexion du câble secteur est correcte!
• Le fusible de protection est défectueux. Remplacez-le par un fusible de même valeur. En cas de nouveau dommage consultez votre revendeur Hughes & Kettner.

E2) L'EDITION TUBE est câblé correctement mais aucun son n'est audible:

• Un ou plusieurs des contrôles GAIN et MASTER sont réglés sur 0. Tournez les boutons de réglage.
• L'un des fusibles a été activé/une lampe de l'étage de puissance est endommagée à cause d'un câble de haut-parleur défectueux. Remplacez le câble et faites changer le fusible ou la lampe par un technicien SAV. (Faites attention à la valeur du fusible!) Voir chapitre 4.0 du présent mode d'emploi.

E3) Le son est toujours légèrement distordu, un son réellement clean n'est pas obtenu:

• La section d'entrée du préampli de l'EDITION TUBE est saturée. Selon les micros de la guitare utilisés, cet effet est très net ou pas du tout audible. Si vous ne souhaitez pas cette sonorité (certains la recherchent), baissez le volume sur la guitare ou par la pédale, réduisez l'intervalle entre micros et cordes ou envisagez de remplacer vos micros.
• Si une distorsion désagréable est constamment audible, il peut s'agir d'une panne due à une utilisation non conforme (par exemple le raccordement d'une sortie haut-parleur avec l'INPUT de votre EDITION TUBE). Contactez, dans ce cas, un revendeur Hughes & Kettner.

E4) Le signal est tout à fait distordu lors du branchement d'une unité d'effets sur SEND (même en son clean):

- L'entrée de l'unité d'effets est surmodulée. Baissez le niveau de sensibilité (INPUT ou GAIN) sur l'unité d'effets.

E5) Le signal de sortie est trop bas lors du branchement d'une unité d'effets sur SEND:

- L'unité d'effets est mal nivelée à sa sortie. Augmentez OUTPUT" sur l'unité d'effets.

Edition Tube 20 ^th Anniversary

CONGRATULAZIONI E GRAZIE PER AVER SCELTO L'AMPLIFICATORE HUGHES & KETTNER EDITION TUBE

Étage de puissance à lampes EL 84

PUISSANCE DE SORTIE:

20 W rms (à 8 Ohms)

HAUT-PARLEURS

Eminence RockDriver Cream

12", 8 Ohms

CARACTERISTIQUES

TECHNIQUES GÉNÉRALES

TENSION DU RÉSEAU:

220-230 V\~ (modèle européen/ coréen)

117 V\~ (modèle nord-américain)

100 V\~ (modèle japonais)

CONSOMMATION D'ÉNERGIE

MAXIMALE:

100 W

FUSIBLE DU RÉSEAU:

T500mA (modèle 220-230 V)

T1A (modèle 117 V)

T1A (modèle 100 V)

FUSIBLE ANODE:

T200mA

FUSIBLES SECONDAIRES:
