MSMO-180 - Panneau solaire Mestic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSMO-180
Puissance maximale (Pmax)	180 W
Tension à puissance maximale (Vmpp)	24,36 V
Courant à puissance maximale (Impp)	7,39 A
Tension de circuit ouvert (Voc)	28,14 V
Courant de court-circuit (Isc)	7,83 A
Boîte de jonction	Intégrée, avec câbles pré-connectés (bornes positive et négative)
Supports de montage	Inclus, fixation par mastic ou colle
Câbles	Inclus, déjà connectés dans la boîte de jonction
Installation	Surface plane, horizontale ou verticale, avec boîte de jonction vers le haut
Connexion série/parallèle	Possible : parallèle pour système 12 V, série pour système 24 V
Régulateur de charge requis	Oui, entre le panneau et la batterie
Entretien	Nettoyage avec chiffon doux et détergent doux (50 % eau)
Recyclage	Conforme à la directive DEEE (2012/19/EU)
Sécurité	Ne pas démonter, ne pas plier, éviter les rayures et courts-circuits
Indice de protection	Non spécifié, adapté à une utilisation extérieure

FOIRE AUX QUESTIONS - MSMO-180 Mestic

Comment installer le panneau solaire MSMO-180 ?

Montez le panneau sur une surface plane à l'aide des supports fournis, en utilisant un mastic ou une colle adaptée. Orientez-le horizontalement ou verticalement avec la boîte de jonction vers le haut. Assurez une bonne circulation d'air et évitez l'ombre.

Quels sont les précautions à prendre lors du montage ?

Avant le montage, couvrez le panneau pour éviter la production d'électricité. Ne pliez pas, ne percez pas et ne soudez pas le cadre. Utilisez des outils non tranchants pour ne pas rayer la surface.

Comment connecter le panneau à une batterie ?

Connectez d'abord la batterie au régulateur de charge, puis branchez le panneau solaire au régulateur. Les câbles du panneau sont pré-connectés ; ne les inversez pas.

Puis-je connecter plusieurs panneaux MSMO-180 ?

Oui, vous pouvez les connecter en parallèle pour un système 12 V (positif à positif, négatif à négatif) ou en série pour un système 24 V (positif au négatif du suivant).

Comment entretenir le panneau solaire ?

Normalement, la pluie suffit. Si nécessaire, nettoyez la vitre avec un chiffon doux et un détergent doux dilué dans 50 % d'eau. Ne pas endommager le film protecteur sur les bords.

Le panneau est-il résistant aux intempéries ?

Le panneau est conçu pour une utilisation extérieure. Assurez une étanchéité correcte des passages de câbles et des fixations pour éviter les infiltrations d'eau.

Que faire en cas de baisse de performance ?

Vérifiez que le panneau n'est pas à l'ombre, que la surface est propre et que les connexions sont bien serrées. Contrôlez le régulateur de charge et la batterie.

Comment recycler le panneau en fin de vie ?

Ce produit porte le symbole de tri sélectif DEEE. Ne le jetez pas avec les ordures ménagères. Contactez vos autorités locales pour le recyclage.

Quelles sont les spécifications électriques du MSMO-180 ?

Puissance max 180 W, tension à Pmax 24,36 V, courant à Pmax 7,39 A, tension circuit ouvert 28,14 V, courant court-circuit 7,83 A.

Le panneau nécessite-t-il un entretien particulier ?

Non, un nettoyage occasionnel suffit. Vérifiez régulièrement le bon fonctionnement du système et l'intégrité des fixations.

MODE D'EMPLOI MSMO-180 Mestic

Cet appeareil se recycle

Points de collocation sur www.quisefisre-desmeches.fr
Prédigère la variation et le don de sauter的应用

PAPER / CARTA

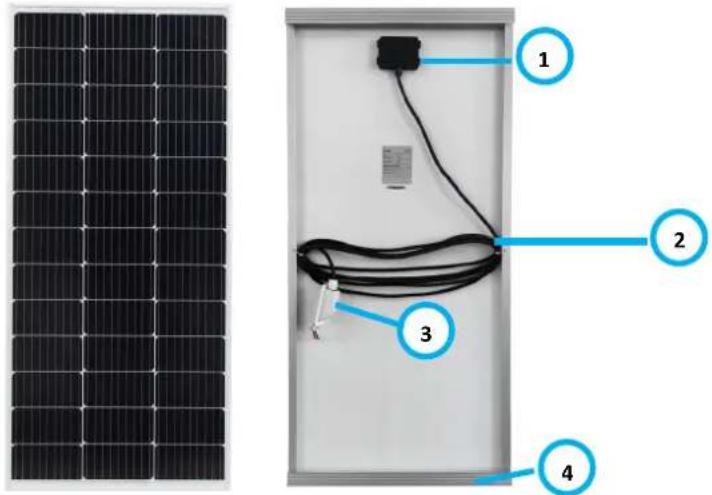

1. Boite de jonction
2. Cables
3. Traversée de toiture
4. Support de montage

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Puisance maximum (Pmax)	75W	100W	120W	140W	160W	180W	200W
Tension à Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Courant à Pmax (Impp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Tension de circuit ouvert (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Courant de court-circuit (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Instructions generales

Avant d'utiliser cet apparéil, lisez attentionivement le mode d'emploi.

Conserve le manuel pour une utilisation ultérieure.

Assemblage

Remarque: Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produit pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions generales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'tilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontallyment ou verticalement avec la boite de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produit diminuera.
7. Montez le panneau de maniere que l'air puisse circuler librement tout autour..
8. Les cables fournis sont déjà connectés dans la boîte de junction. Ne les déconnectez pas et n'intervertisse pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulierement le bon fonctionnement du système.

Déterminer le lieu :

1. Determinine l'emplacement du panneau solaire en le plaçant à l'endetroit souhaité.
2. Marquez cet emplacement et vérifie qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre cablage avant de proceser à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque: veillez à ce que la surface sur laquelle les supports sont placés soit propre, exemple deGRAISSÉ et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhesif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformement et avec précaution sur le panneau à l'endetroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférible de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des cables :

1. Avant de proceder à l'installation de la traversée de toiture, trouvez l'endetroit le plus approprié pour faire passer vos cables d'alimentation à travers le toit. Avant de percer, vérifie à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endetroit où vous poulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne talle.
3. Verifiez que les cables passent par les trous de cables dans la traversée de toiture et guidez les cables à travers les trouss percés dans le toit jusqu'à l'emplacement souhaite.
4. Remarque : veiliez à ce que la surface sur laquelle la traversée de toiture est placé soit propre, exémente de graissé et de poussière, et sèche. Nous vous recommendons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de cable et fixezle à la surface de montage, en veillant à ce que les trous percés soient entierement recouverts.
6. Une fois que le mastic ou l'adhesif a durci, vous pouze également appliquer un mastic pour assurer I'etanchete autour du passage de cable.

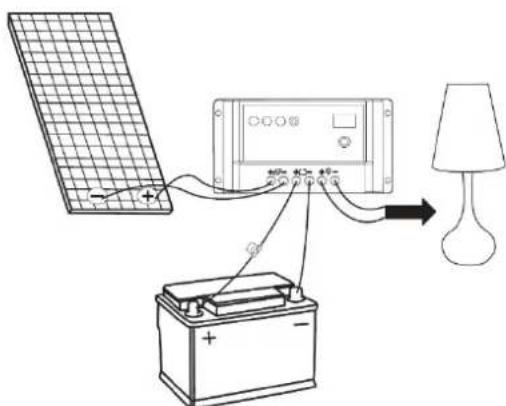

Note: Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suive les instructions fournies avec le produit.

Connexion en série et en parallele

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallele.

Parallele:

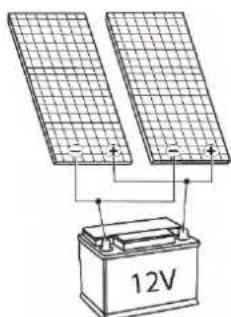

Pour connecter 2 panneaux solaires dans un système 12V , connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

Serie :

Pour connecter 2 panneaux solaires dans un système 24V , connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

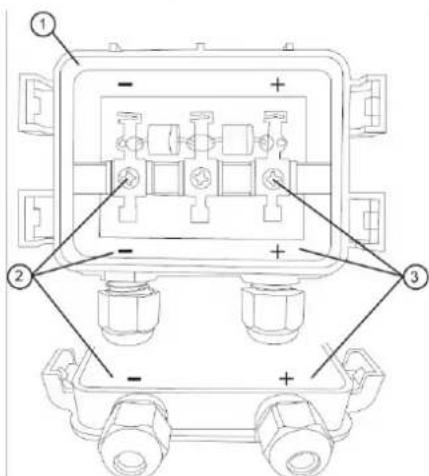

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boite de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention: les cables fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintainir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50% d'eau.
2. Remarque: n'endommagez pas le film protecteur situé à l'arrête des panneaux solaires.

Recyclage

Ce produitporte le symbole de tri selec tif pour le materiel electrique et eletronique de rebut Cela signifie que le produit doit etre manipulé conformément a la Directive (2012/19/EU) du Parlement europeen relative aux déchets d'equipements electriques et electroniques. Pour des informations complémentaires, contactez vos autorites locales ou regionales. Les produits Electroniques non inclus dans le processus de tri selec tif sont potentiellement dangereux pour I'environnement et la santhe humaine en raison de la presence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSMO-75/-100/-120/-140/-160/-180/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européen sur la compatibilité electromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
