MSMO-180 - Solpanel Mestic - Gratis brugsanvisning og manual

Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSMO-180
Maksimal effekt (Pmax)	180 W
Spænding ved maksimal effekt (Vmpp)	24,36 V
Strøm ved maksimal effekt (Impp)	7,39 A
Åben kredsløbsspænding (Voc)	28,14 V
Kortslutningsstrøm (Isc)	7,83 A
Samleboks	Indbygget, med forudtilsluttede kabler (positiv og negativ pol)
Monteringsbeslag	Inkluderet, fastgørelse med fugemasse eller lim
Kabler	Inkluderet, allerede tilsluttet i samleboksen
Installation	Plan overflade, vandret eller lodret, med samleboksen opad
Serie-/parallelforbindelse	Muligt: parallel til 12 V-system, serie til 24 V-system
Laderegulator påkrævet	Ja, mellem panelet og batteriet
Vedligeholdelse	Rengøring med blød klud og mildt rengøringsmiddel (50 % vand)
Genbrug	I overensstemmelse med WEEE-direktivet (2012/19/EU)
Sikkerhed	Må ikke adskilles, må ikke bøjes, undgå ridser og kortslutninger
Beskyttelsesgrad	Ikke specificeret, egnet til udendørs brug

Ofte stillede spørgsmål - MSMO-180 Mestic

Hvordan installeres solpanelet MSMO-180?

Montér panelet på en plan overflade ved hjælp af de medfølgende beslag, med en passende fugemasse eller lim. Orienter det vandret eller lodret med samleboksen opad. Sørg for god luftcirkulation og undgå skygge.

Hvilke forholdsregler skal tages under montering?

Før montering skal panelet dækkes for at undgå elproduktion. Bøj ikke, bor ikke og svejs ikke rammen. Brug ikke-skarpe værktøjer for at undgå ridser på overfladen.

Hvordan tilsluttes panelet til et batteri?

Tilslut først batteriet til laderegulatoren, tilslut derefter solpanelet til regulatoren. Panelets kabler er forudtilsluttede; vend dem ikke.

Kan jeg tilslutte flere MSMO-180 paneler?

Ja, du kan tilslutte dem i parallel til et 12 V-system (plus til plus, minus til minus) eller i serie til et 24 V-system (plus til minus på den næste).

Hvordan vedligeholdes solpanelet?

Normalt er regn nok. Hvis nødvendigt, rengør glasset med en blød klud og mildt rengøringsmiddel fortyndet i 50 % vand. Beskadig ikke beskyttelsesfilmen på kanterne.

Er panelet vejrbestandigt?

Panelet er designet til udendørs brug. Sørg for korrekt tætning af kabelgennemføringer og fastgørelser for at undgå vandindtrængning.

Hvad gør man ved nedsat ydeevne?

Kontrollér, at panelet ikke er i skygge, at overfladen er ren, og at forbindelserne er stramme. Tjek laderegulatoren og batteriet.

Hvordan genbruges panelet ved endt levetid?

Dette produkt har WEEE-sorteringssymbolet. Smid det ikke sammen med husholdningsaffald. Kontakt dine lokale myndigheder for genbrug.

Hvad er de elektriske specifikationer for MSMO-180?

Maks. effekt 180 W, spænding ved Pmax 24,36 V, strøm ved Pmax 7,39 A, åben kredsløbsspænding 28,14 V, kortslutningsstrøm 7,83 A.

Kræver panelet særlig vedligeholdelse?

Nej, lejlighedsvis rengøring er nok. Kontrollér regelmæssigt systemets funktion og fastgørelsernes integritet.

BRUGSANVISNING MSMO-180 Mestic

Laes betjeningsvejledningen omhyggeligt, fdr du bruger apparatet.

Bemerk: Ss nart solpanelet udsættes for lys ell sorlys, fár klemmerne i samledasen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne vaek fra lyset ell derkke dem til, sa de ikke producerer strøm under monteringsprocesen. Fjern daekslet, nr tilslutningen er fuldførft.

Generel samlevejledning:

1. Monter altid panelet pa en lige og plan overflade. Panelet ma ikke bojes aller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå sávidt muligt at bore aller suejse i rammen.
4. Brug ikke skarpt metalværktjøl andre genstande, der kan ridse panelets overflade.
5. Monter panelet vendret aller lodret med samledasen overst.
6. Vaelg et sted til panelet med sa lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strmudbyttet falde.
7. Monter panelet, sä luften kan cirkulere frit omkring det.
8. De medfolgende kabler er allerede tilsluttet for i samleda Du ma不信 frakoble den ell er bytte om pa plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, for du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det pa det onskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlag, hvordan ledningerne skal aegges, for du gär i gang med monteringen.

Montering:

1. När du har kontrolleret dit monteringssted, fastgör du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pagældende produkt.

2. Bemark: Srg for, at overfladen, som beslagene placeres pa, er ren, fri for fedt og stov og tcr. Vi anbefaler, at du forst forbereder overfladen, for du affeder den grundigt. Fugemasse ell i et rent, tort miljo.

3. Sorg for, at klæbemidlet davon en god forsegling på monteringsoverfladen ved at pafre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens ell rimens volumen skal vare støre end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse aller lim.
6. Lad fugemassen aller limen tøre grundigt. Følg anvisningerne på emballagen til det pagældende produkt for at gøre dette.
7. Bemerk: Dobbeltjek panelets mal med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svart at fjerne, nar det对不起 er pafør.

Kabelfremf.orging:

1. För du kan installere taggennemföringen, skal du finde det bedst egnede sted til dine strömkabler, der skal fores gennem taget. För du borer, skal du igen kontrollere, at der ici er andre kabler, rør osv. pa det sted, du vil bore.
2. Nár du er sikker pá, hvor indgangen er, skal du bore huller i den rigtige störrelse.
3. Kontroller, at kablerne er fort gennem kabelhullerne i taggennemf.orgen og for kablerne gennem de borede huller i taget til den onskede placering.
4. Bemark: sorg for, at overfladen, som taggennemforgen placeres pa, er ren, fri for fedt og stov og tcr. Vi anbefaler, at du forst forbereder overfladen, for du affedter den grundigt.
5. Pafor en jævn, sammenhaengende strimmel fugemasse aller lim på undersiden af kabelgennemføringen, og fastgör den til monteringsoverfladen, SSE de borede huller er welt dækket.
6. När tætningsmassen erl limen er hærdet, kan du ögså paføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemerk: Et solpanel skal forbinds til et batterisystem via en laderegulator. For korrekt installation skal du folge de instruktioner, der folger med produit.

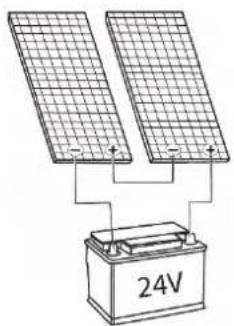

Sádan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbinds i série. ved at forbinde plus på et panel med minus på det næste panel.

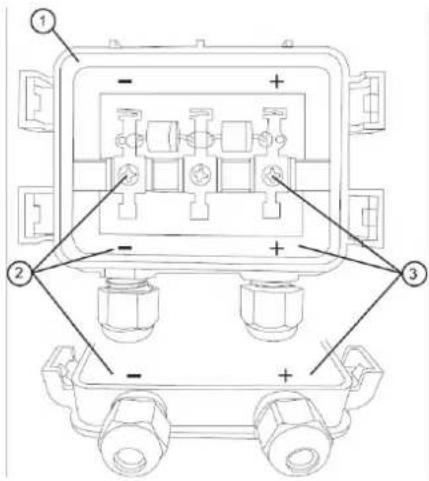

Abn samledasen ved forsigtigt at 0sne tapperne med en skruetraekker.

Bemerk venligst: De medfolgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke donne og skift ikke plus- og minusforbindelsenerne.

Vedligeholdse

1. Normalt er normal nedbor og vind nok til at holde modulglasset rent. Hvis det er ndvendigt, kan du rengore glasset med en blod klud med et mildt rengoringsmiddel og 50% vand.
2. Bemærk: Beskyttesesfilmen pa bagsiden af solpanelerne ma ikke beskadiges.

Genbrug

Dette produit bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produit skal handteres i henhold til EU-directiv (2012/19/EU) for at blive genbrugt ell deremonteret for at minimere dets pavirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniskeprodukter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeveerelsen af farlige stoffer.

Overensstemmelseserklaering

Herved erklærer EURO ACCESSOIREs, at eheden MSMO-75/-100/-120/-140/-160/-180/-200, følger alle grundlaegende krav og andre relevante forskritter, der er anført i det europæiske direktiv for elektromagnetisk kompatilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklaering, kan du kontakte adressen angivet på bagsiden af dettevejledning.

SVENSKA

Merk: Et solcellepanel skal kobles til et batterisystem via en laderegulator. For korrekt installationsjon, følg instruksjonene som folger med produitet.

For à koble til 2 solcellepaneler i et 12 V-system, kobler du panelene parallelt ved à koble pluss til pluss og minus til minus.

Serie:

For á koble til 2 solcellepaneler i et 24 V-system, koble panelene i série ved á koble pluss til ett panel til minus på;neste panel.

Pluss og minus tilkoblingsvisning:

Merk: De medfolgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra donne og/DDK beyt om pluss- og minusforbindelsene.

Vedlikehold

1. Normalt er normalt nedbor og vind nok til a holde modulglasset rent. Om ndvendig kan du rengjore glasset med en myk klut med mildt vaskemiddel og 50% vann.
2. Merk: Ikke skade beskyttelsefasfilmen på baksiden av solcellepanelene.

Resirkulering

Dette Produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produit på handfteri hemhold til europeisk direktiv (2012/19/EU) for Å blis resirkulert aller demontert, for Å minimere miljopavirkningen. For mer informasjon, vennligst Kontakt dine lokale aller regionale myndigheter. Elektroniskeprodukter som ikke er inkludert i kildesorteringsprossessen, er potensiert farlige for miljøet og menseskelig helse på grunn av tilstedeværelse av farlige stoffer.

Samsvarserklaring

EURO ACCESSOIRES erklærer herved at enheten MSMO-75/-100/-120/-140/-160/-180/-200, oppfyller alle grunnleggende krav og andre relevante forskritter som er oppført i det europeiske direktivet for elektromagnetisk kompatilitet (2014/30/EU) og lavstrømsdirektiv (2014/35/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta Kontakt med adressen som står på baksiden av@emailhandboken.

mestic

Importer:

EURO ACCESSORIES
