BEDIENUNGSANLEITUNG MSMO-180 Mestic

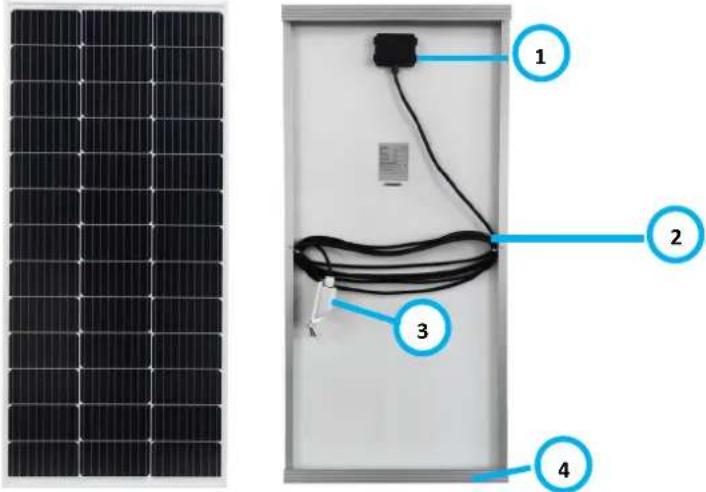

1. Anschlusskanten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Maximale Leistung (Pmax)	75W	100W	120W	140W	160W	180W	200W
Spannung bei Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Strom bei Pmax (Impp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Leerlaufspannung (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Kurzschlussstrom (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Allgemeine Hinweise

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch.

Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskosten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweiBen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen konnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskosten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst weniger Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskosten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß faktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers solle länger sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge darauf die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber{lsst sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Locher in der richtigen Gröbe.
3. Überprüfe, ob die Kabel durch die Kabellocher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf auf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgeharet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

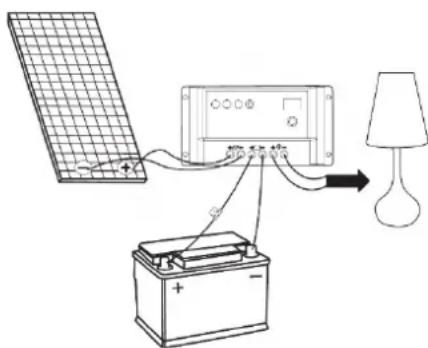

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Parallel:

Um 2 Solarmodule in einem 12-V-System anzuschreiben, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschlieben, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nachsten Moduls verbindest.

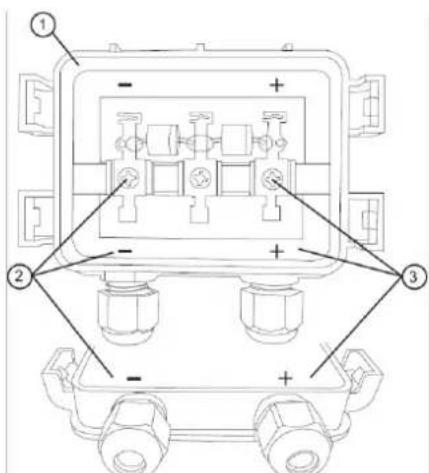

Ansicht der Plus- und Minusanschluss:

Öffne den Anschlusskosten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskanten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50% Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschadigt wird.

Richtige Einweg-Methode von thesees Produktes.

These Kennzeichnung zeigt an, dass these Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollen (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recycleln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sieitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugegeben. So kann das Gerät umweitschonend recyclelt werden.

Konformitätserklarung

Hiermit erklart die Firma EURO ACCESSIORES, dass sich das Gerat MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befindet. Brauchen Sie eine völlige Konformitätserklärung,itte behnmen Sie Kontakt auf mit die Adresse am Rückseite但这e Bedienungshinweise.
