MANUAL DE USUARIO MSMO-180 Mestic

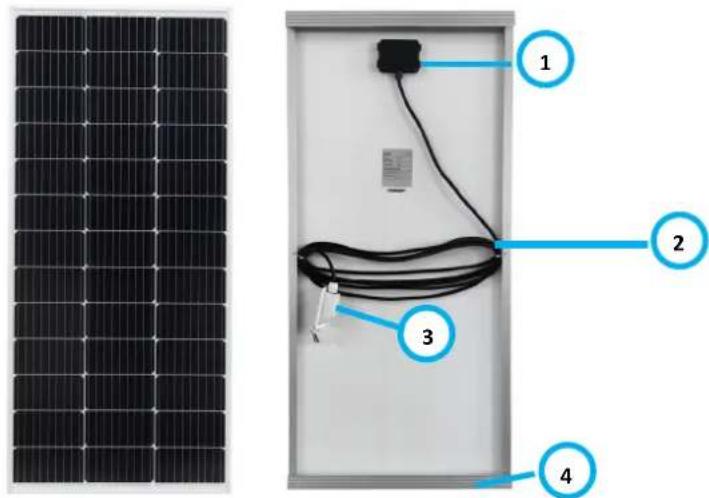

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Potencia maximala (Pmax)	75W	100W	120W	140W	160W	180W	200W
Tensión en Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Corriente en Pmax (lmpp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Tensión de circuito abierto (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Courant de court-circuit (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Instrucciones generales

Antes de utiliser este aparato, lee atentamente el manual de instructaciones.

Guarda el manual para su uso posterior.

Montaje

Note: En cuando el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evaporar cortocircuitos a la hora de montar y conectar paneles solares, pueda retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizzato la conexión.

Instrucciones generales de montaje:

1. Monta sempre el panel sobre una superficie recta y plana. No doibles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo possible taladrar o soldar en el bastidor.
4. No utilities herrimcntas metacias afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicacion para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salute disminuira.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya está conectados en la caja de conexiones. No los desconnectes ni intercambies los terminales positivo y negativo.
9. Conecta sempre la bateria al regulator de energia antes de conectar el módulo solar.
10. Comprueba el Sistema con regularidad para asegurar de que funciona con normalidad.

Determine laubicacion:

1. Determinina la ubicacion para instalar el panel solar, colocandolo en el lugar deseado.
2. Marca esta ubicacion y comprueba que hay espacio sufiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalacion.

Montaje:

1. Una vez comprobada la ubicacion de montaje, fija los paneles en el lugar deseado con los soportes, utilizingo el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegurate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola de ser mayor que el de las crestas.
4. Presiona uniformamente y con cuidado el panel hacía abajo en el lugar seleccionado.
5. Retira el excesso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Paraarlo, sigue las instrucciones del envase del producto correspondiente.
7. Note: Es preferible volver a comprar las dimensiones del panel con los soportes de montaje y la ubicacion elegida para evaporar errors. El sellador o adhesivo es muy dificil de retiring una vez aplicado.

Paso de cables:

1. Antes de instalar la penetracion en el tejado, busca la ubicacion mas adecuada para que los cables electricos atraviesen en tejado. Antes de taladrar, comprueba de nuevo que no haythers cables, tuberias, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro dequel es tu punto de entrada, perfora agujeros del tameno adecuado.
3. Comprueba que los cables pasan a travers de los orificios para cables en el conductor para el tejado y casa los cables a工程技术 de los orificios perforados en el tejado hasta laubicacion deseada.
4. Nota: aseguarde de que la superficie sobre la que colocas el conductor para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes之初 la superficie ante de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurandote de que los orificios perforados queden completeness cubiertos.
6. Una vez seco el sellador o el pegamento, tambiénediumes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

Note: Debes conectar un panel solar a un sistemas de baterias mediante un regulator de carga. Para una correcta instalacion, sigue las instrucciones suministradas con el producto.

Conexión en series y en paralelo

Si realizas mas de un panel, pueda conectarlos en series o en paralelo.

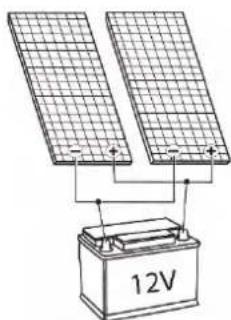

En paralelo:

Para conectar 2 paneles solares en un sistema de 12V , conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En série:

Para conectar 2 paneles solares en un sistemas de 24V , conecta los paneles en series conectando elpositivo de un panel al negativo delsiguiente.

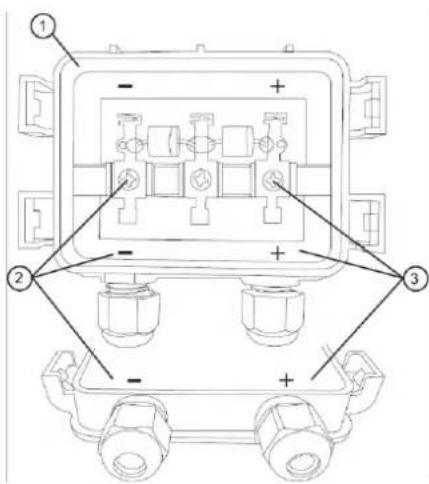

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavamente las lenguetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya está conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para Maintener limpio el cristal del modulo. Si es Neededo,SEOa puedes limpiar el cristal con un paño suave con un detergente suave y un 50% de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este produit leva el símbolo de clasificacion selectiva para residuos de equipos electricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando asi su impacto en el medio ambiente. Para Obtener mas informacion,pongase en contacto con las autoridades locales o regionales. Los productos electronicos no incluidos en el proceso de clasificacion selectiva son potencialmente peligrosos para el medio ambiente y la salute humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 cumple todos los requisitos basics y otheras regulaciones relevantes enumerated en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaracion de conformidad completa, puecomedunicarse con la direccion que figura en la parte posterior de este manual.
