Produkttype	Fotovoltaisk solcellepanel
Merke	Mestic
Modell	MSMO-180
Maksimal effekt (Pmax)	180 W
Spenning ved maksimal effekt (Vmpp)	24,36 V
Strøm ved maksimal effekt (Impp)	7,39 A
Åpen kretsspenning (Voc)	28,14 V
Kortslutningsstrøm (Isc)	7,83 A
Koblingsboks	Integrert, med ferdigtilkoblede kabler (positive og negative terminaler)
Monteringsbraketter	Inkludert, festes med fugemasse eller lim
Kabler	Inkludert, allerede tilkoblet i koblingsboksen
Installasjon	Plan overflate, horisontalt eller vertikalt, med koblingsboks opp
Serie-/parallellkobling	Mulig: parallell for 12 V system, serie for 24 V system
Laderregulator kreves	Ja, mellom panelet og batteriet
Vedlikehold	Rengjøring med myk klut og mildt rengjøringsmiddel (50 % vann)
Resirkulering	I henhold til WEEE-direktivet (2012/19/EU)
Sikkerhet	Ikke demonter, ikke bøy, unngå riper og kortslutninger
Beskyttelsesgrad	Ikke spesifisert, egnet for utendørs bruk

Ofte stilte spørsmål - MSMO-180 Mestic

Hvordan installere solcellepanelet MSMO-180?

Monter panelet på en plan overflate ved hjelp av de medfølgende brakettene, med egnet fugemasse eller lim. Orienter det horisontalt eller vertikalt med koblingsboksen opp. Sørg for god luftsirkulasjon og unngå skygge.

Hvilke forholdsregler bør tas under montering?

Før montering, dekk panelet for å unngå elektrisitetsproduksjon. Ikke bøy, bor eller sveis rammen. Bruk ikke-skjærende verktøy for å unngå riper på overflaten.

Hvordan koble panelet til et batteri?

Koble først batteriet til laderregulatoren, deretter koble solcellepanelet til regulatoren. Panelets kabler er ferdigtilkoblede; ikke snu dem.

Kan jeg koble flere MSMO-180 paneler?

Ja, du kan koble dem i parallell for et 12 V system (positiv til positiv, negativ til negativ) eller i serie for et 24 V system (positiv til negativ på neste).

Hvordan vedlikeholde solcellepanelet?

Normalt er regn nok. Om nødvendig, rengjør glasset med en myk klut og mildt rengjøringsmiddel fortynnet i 50 % vann. Ikke skade beskyttelsesfilmen på kantene.

Er panelet værbestandig?

Panelet er designet for utendørs bruk. Sørg for riktig tetting av kabelgjennomføringer og fester for å unngå vanninntrengning.

Hva gjør jeg ved redusert ytelse?

Sjekk at panelet ikke er i skygge, at overflaten er ren og at tilkoblingene er godt strammet. Kontroller laderregulatoren og batteriet.

Hvordan resirkulere panelet ved slutten av levetiden?

Dette produktet bærer WEEE-symbolet for kildesortering. Ikke kast det i husholdningsavfall. Kontakt lokale myndigheter for resirkulering.

Hva er de elektriske spesifikasjonene for MSMO-180?

Maks effekt 180 W, spenning ved Pmax 24,36 V, strøm ved Pmax 7,39 A, åpen kretsspenning 28,14 V, kortslutningsstrøm 7,83 A.

Krever panelet spesiell vedlikehold?

Nei, sporadisk rengjøring er tilstrekkelig. Kontroller jevnlig at systemet fungerer og at festene er intakte.

BRUKSANVISNING MSMO-180 Mestic

Opbevar manualen til senere brug.

Samling

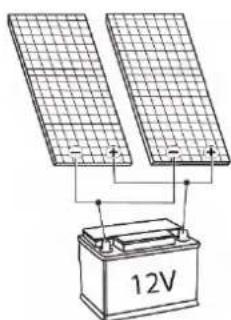

Serie- og parallelforbindelse

Hvis der bruges mere end et panel, kan de forbindes enten i série aller parallelt.

Parallelt:

Sādan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

Serie:

Visning af plus- og minusforbindelser:

1. Forbindelsesboks
2. Negativ polaritet og tilslutning
3. Positiv polaritet og tilstnuting

Spara bruksanvisingen for framtida bruk.

Montering

Generelle instruksjoner

Les bruksanvisingen noye for du bruker dette apparatet.

Ta vare pa bruksanvisingen for fremtidig bruk.

Montering

Merk: Så snart solcellepanelet utsettes for lys eller sollys, aktiveres terminalene i koblingsboksen. For Å unnå kortslutning ved montering og tilkopling av solcellepanelene, kan du snu panelene vekk fra lyset ellerdebitke til sik at de ikke produserer strøm under monteringsprossessen. Fjern dekselet narr tilkoblingen er fullført.

Generelle monteringsanvisninger:

1. Monter alltid panelet på en rett, flat overflate. Ikke boy eller vri panelet.
2. Prov aldri a demontere panelet.
3. Unngå boring eller sveising i rammen der det er mulig.
4. Ikke bruk skarpe metallverktøy aller andre gjenstander som kan skrape opp overflaten på panelet.
5. Monter panelet horisontalt aller vertikalt med koblingsboksen overst.
6. Velg en plassering for panelet med sIite skyge som mulig. Husk at hvis solcellepanelet er skyggelagt, vil effekten reduseres.
7. Monter panelet sik at luft kan sirkulere fritt rundt det.
8. De medfologende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra den ell er bytt ut pluss- og minusterminalene.
9. Koble alltid batteriet til laderegulatoren for du kobler til solcellemodulen.
10. Kontroller systemet regelmessig for a sikre at det fungerer normalt.

Bestemme plassering:

1. Bestem plasseringen for installationsjon av solcellepanelet ved a plassere det pa onsket sted.
2. Merk davon plasseringen og kontroller at det er nok plass rundt panelet.
3. Planlegg leggingen av ledningene f\r~ du fortsetter med installasjonen.

Montering:

1. När du har sjekket monteringsstedet ditt, fester du panelene til onsket plassering med brakettene, ved hjelp av passende monteringsforsegling ellim. FgIn instruksjonene pa emballasjen til det respektive produktet.

2. Merk: sorg for at overflaten som brakettene plasseres pa er ren, fri for fett og stov og torr. Vi anbefaler a grove opp overflaten fsigma du avfetter den grundig. Fugemasse ell er lim i et rent, tort miljo.

3. Pass pà at limet danner en god forsegling pà monteringsflaten ved à legge en jevn, sammenhengende stripe i rillene i bunnen av monteringsbrakettene. Volumet av tetningsmassen eller limet skal vare större enn ryggene.
4. Press panelet jevnt og forsiktig ned på det valgte stedet.
5. Fiern overflodig fugemasse aller lim.
6. La tetningsmassen aller limet torke grundig. Folg instruksjonene pa emballasjen til det respektiveproduktet for dette.
7. Merk: Dobbeltsjekk helst dimensjonene pa panelet med monteringsbrakettene og valgt plassering for a unnga feil. Tetningsmassen eller limet er svært vanskelig á fjerne nár det Först er pafør.

Foring av kabler:

1. Før du kan installere takgjennomf.orgen, finn det mest passende stedet for strømkablene dine for a gå gjennom taket. Før du borer, siekk igien at det ikke er andre kabler, rør osy, pa stedet du ønsker Å bore.
2. När du er sikker på hya inngangspunktet ditt er, bor du hull i riktig störrelse.
3. Kontroller at kablene gär gjennom kabelhullene i takgjennomf.orgen og for kablene gjennom hull boret i taket til onsket plassering.
4. Merk: sorg for at overflaten som takgjennomf.orgen plasseres pa er ren, fri for fett og stov og trr. Vi anbefaler grove opp overflaten forst for du avfeter den grundig.
5. Pafor en jevn, sammenhengende stripe med tetningsmasse ellim auf undersiden av kabelgjennomforgen og fest den til monteringsoverflaten, og sorg for at de borede hullene er helt dekket.
6. Etter at tetningsmassen ell rimet har herdet, kan du ogsa pafore en fugemasse for a sikre en vanntett forsegling rundt kabelgiennomforgen.

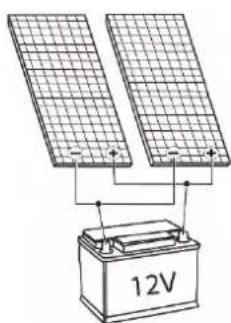

Serie- og parallelkobling

Hvis mer enn att panel brukes, kan de kobles enten i série aller parallelt.

Parallel:

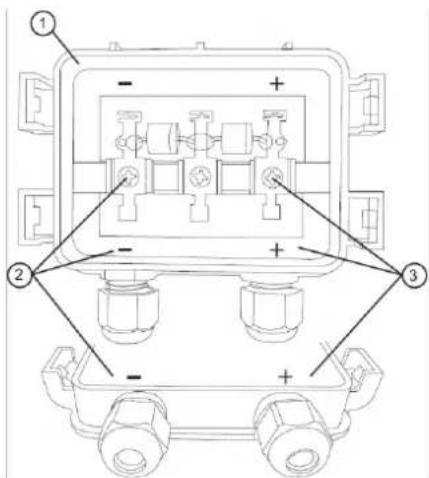

Apne koblingsboksen ved a forsiktig Iosne tappene med en skrutrekker.

1. Koblingsboks
2. Negativ pol og kobling
3. Positiv pol og kobling
