Producttype	Fotovoltaïsch zonnepaneel
Merk	Mestic
Model	MSMO-180
Maximaal vermogen (Pmax)	180 W
Spanning bij maximaal vermogen (Vmpp)	24,36 V
Stroom bij maximaal vermogen (Impp)	7,39 A
Openklemspanning (Voc)	28,14 V
Kortsluitstroom (Isc)	7,83 A
Aansluitdoos	Geïntegreerd, met voorgemonteerde kabels (positieve en negatieve aansluitingen)
Montagebeugels	Inbegrepen, bevestiging met kit of lijm
Kabels	Inbegrepen, reeds aangesloten in de aansluitdoos
Installatie	Vlak oppervlak, horizontaal of verticaal, met aansluitdoos naar boven
Serie-/parallelschakeling	Mogelijk: parallel voor 12 V-systeem, serie voor 24 V-systeem
Laadregelaar vereist	Ja, tussen paneel en accu
Onderhoud	Reiniging met zachte doek en mild reinigingsmiddel (50% water)
Recycling	Conform de AEEA-richtlijn (2012/19/EU)
Veiligheid	Niet demonteren, niet buigen, krassen en kortsluiting vermijden
Beschermingsgraad	Niet gespecificeerd, geschikt voor buitengebruik

Veelgestelde vragen - MSMO-180 Mestic

Hoe installeer ik het MSMO-180 zonnepaneel?

Monteer het paneel op een vlak oppervlak met behulp van de meegeleverde beugels, met kit of geschikte lijm. Richt het horizontaal of verticaal met de aansluitdoos naar boven. Zorg voor goede luchtcirculatie en vermijd schaduw.

Welke voorzorgsmaatregelen moeten worden genomen tijdens de montage?

Bedek het paneel vóór montage om elektriciteitsopwekking te voorkomen. Buig het frame niet, boor er niet in en soldeer er niet aan. Gebruik niet-scherpe gereedschappen om krassen op het oppervlak te voorkomen.

Hoe sluit ik het paneel aan op een accu?

Sluit eerst de accu aan op de laadregelaar, sluit vervolgens het zonnepaneel aan op de regelaar. De kabels van het paneel zijn voorgemonteerd; verwissel ze niet.

Kan ik meerdere MSMO-180 panelen aansluiten?

Ja, u kunt ze parallel aansluiten voor een 12 V-systeem (positief op positief, negatief op negatief) of in serie voor een 24 V-systeem (positief op negatief van de volgende).

Hoe onderhoud ik het zonnepaneel?

Normaal gesproken is regen voldoende. Indien nodig, reinig het glas met een zachte doek en een mild reinigingsmiddel verdund in 50% water. Beschadig de beschermfolie op de randen niet.

Is het paneel bestand tegen weersinvloeden?

Het paneel is ontworpen voor buitengebruik. Zorg voor een goede waterdichtheid van kabeldoorvoeren en bevestigingen om waterinfiltratie te voorkomen.

Wat te doen bij prestatievermindering?

Controleer of het paneel niet in de schaduw staat, of het oppervlak schoon is en of de aansluitingen goed vastzitten. Controleer de laadregelaar en de accu.

Hoe recycle ik het paneel aan het einde van zijn levensduur?

Dit product draagt het symbool voor gescheiden inzameling van AEEA. Gooi het niet bij het huishoudelijk afval. Neem contact op met uw lokale autoriteiten voor recycling.

Wat zijn de elektrische specificaties van de MSMO-180?

Max. vermogen 180 W, spanning bij Pmax 24,36 V, stroom bij Pmax 7,39 A, openklemspanning 28,14 V, kortsluitstroom 7,83 A.

Heeft het paneel speciaal onderhoud nodig?

Nee, af en toe reinigen is voldoende. Controleer regelmatig de goede werking van het systeem en de integriteit van de bevestigingen.

GEBRUIKSAANWIJZING MSMO-180 Mestic

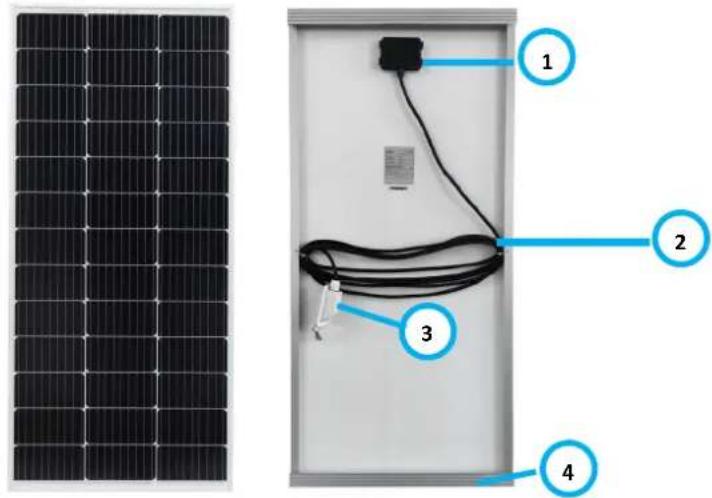

1. Aansluitkast
2. Kabels
3. Dakdoorvoer
4. Montagebeugel

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Maximaal vermogen (Pmax)	75W	100W	120W	140W	160W	180W	200W
Spanning bij Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Stroom bij Pmax (Impp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Open kleemspanning (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Kortsluitstroom (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Algemene instructies

Voordat u dit apparaat in gebruik neemt, leest u zorgvuldig de gebruiksaanwijzing.

Bewaar de handleiding voor toekomstig gebruik.

Monteren

Let op: Zodra het zonnepaneel worden blootgesteld aan Licht of zonlicht, staan de klemmen in de aansluitkast onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten van de zonnepanelen, kut u de panelen wegdraaien van het Licht of afdekken zodate tijdens het aansluiten geen elektriciteit produceren. Verwijder de bedekking wanner de aansluiting is voltooid.

Algemene montage instructies:

1. Monteer het paneel.altijd op een rechte,vlakke ondergrond.Buig of verdraai het paneel Niet.
2. Probeer nooit het paneel te demonteren.
3. Vermijd waar mogelijk boren of階段en in het frame.
4. Gebruik geen scherp metalen gereedschap of andere voorwerpen die krassen op het oppervlak van het paneel hunnen veroorzaken.
5. Installee het paneel horizontally of vertical met de aansluitkast bovenaan.
6. Kies een plaat voor het paneel met zo min möglichk schaduw. Houd er rekening mee dat als het zonnepaneel in de schaduw komt te staan, het vermogen za afnemen.
7. Monteer het paneel zo dat de lucht er vrij omheen kan circuleren.
8. De meegeleverde kabels zich al voor u aangesloten in de aansluitkast. Maak deze Niet los en wissel de plus- en minaansluiting Niet om.
9. Sluit aan de laadregelaar aktijd eerst de accu aan, voordat u de zonnemodule aansluit.
10. Controleer het systeme regelmatig om er zeker van teijken dat het normal functioneert.

Locatie bepalen:

1. Bepaal de locatie voor het installereren van het zonnepaneel, door hem op de gewenste plek te leggen.
2. Markeeer deze locatie en ga na dat er voldoende ruimte rondon het paneel is.
3. Plan het leggen van uw bedrading voordat u verdergaat met de installmentie.

Bevestigen:

1. Nadat u uw montagelocatie heeft gecontrolereid, bevestigt u de panelen middels de beugels op de gewenste locatie met behulp van waarvoor bestemde montagekit of -lijm. Volg de instructies op de verpakking van het desbetreffende product.
2. Let op: zorg dat het oppervlak waarop de beugels geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten. Kit of liim in een schone, droge omgeying.
3. Zorg ervoor dat de lijm een goede affding vormt op het montageoppervlak, door een gelijkmatige, doorlopende stroken in de richels aan de onderkant van de montagebeugels aan te brengen. Het volume van de kit of lijm要去 groter zich dan de richels.
4. Druk gelijkmatig en beheerst het paneel op de geselecteerde locatie.
5. Verwijder overtollige kit of lijm.
6. Laat de kit of liim goed drogen, Volg hierbij de instructies op de verpakking van het desbetreffende product.
7. Let op: Controller de afmetingen van het paneel met de montagebeugels en de gekozen locatie het liefst dubbel, om fouten te voorkomen. De kit of liim is zeer moeilijk te verwilderen zodra het is aangebracht.

Kabels doorvoeren:

1. Voordat u de dakdoorvoer=kunt plaatsen, zoekt u eerst de meest geschikte locatie voor uw stroomkabels om door het dak te gaan. Controleer voor het boren nogmaals of er geen andere bekabeling, leidingen, enz. lopen op deplaats van boren.
2. Zodra u zeker weet wat uw ingangspunt is, boort u gaten met de ijuste maat.
3. Controller of de kabels door de kabelgaten in de dakdoorvoer zitten en leid de kabels door te geboorde gaten in het dak waar de gewenste locatie.
4. Let op: zorg dat het oppervlak waarop de dakdoorvoer geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten.
5. Breng een gelijkmatige, doorlopende strook kit of lijm aan op de onderkant van de kabeldoorvoer en bevestig.Deze op het montageoppervlak, waar bij u ervoor zorgt dat de geboorde gaten volledig bedekt zich.
6. Nadat de kit of lijm is uitgehard, kunt u tevens een kit aanbrengen om zeker te zichn van een waterdichte afdichting rondon de kabeldoorvoer.

Let op: Een zonnepaneel moet via een laadregelaar op een accusysteme worden aangesloten. Volg voor de juiste installmentie de instructies die bij het product geleverd worden.

Serie- en parallelschakeling

Als er meer dan een paneel worden gebrukt,{kunnen deze zowel inserie als parallel worden aangesloten.

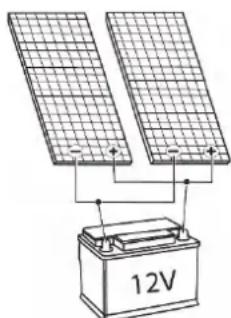

Parallel:

Om 2 zonnepanelen in een 12 V-systeem aansluiten, sluit u de panelen parallel aan door de plus aan de plus en de min aan de min te verbinden.

Serie:

Om 2 zonnepanelen aansluiten in een 24 V-systeem, sluit u de panelen in series aan door de plus van het ene paneel aan te sluiten op de min van het volgende paneel.

Plus-en minaansluitingbekijken:

Open de aansluitkast door de lipjes voorzichtig los te makeen met een schroevendraier.

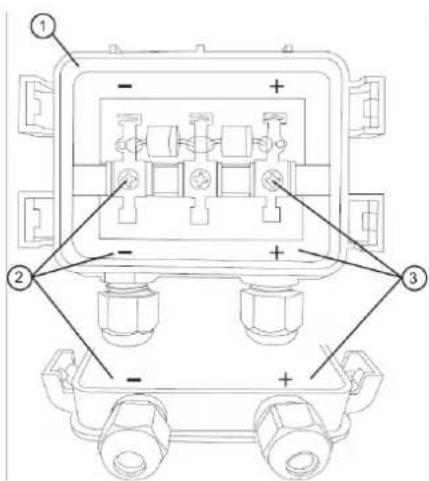

1. Aansluitkast
2. Negativcpe pool en aansluiting
3. Positieve pool en aansluiting

Let op: De meegeleverde kabels zich al voor u aangesloten in de aansluitkast. Maak deze Niet los en wissel de plus- en minaansluiting Niet om.

Onderhoud

1. Normaal gesproken zichnormale regenval en wind voldoende om het moduleglas schoon te houden. Indien nodig kunt u het glas reinigen met een zachte doek met een mild schoonmaakmiddel en 50% water.
2. Let op: Beschadig de beschermfolie aan de achterkant van de zonnepanelen Niet.

Correcte wegwerp wijze van dit product

Dit symbol betekent dat dit product Niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om möglichke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiele hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij+kunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart EURO ACCESSOIREs, dat het apparaat MSMO-75/-100/-120/-140/-160/-180/-200 voldoet aan de basiseisen en andererelevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en

laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kut u aanvragen op het adres dat op deijkenzijde is vermeld.
