BRUKSANVISNING MSMO-180 Mestic

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfaste

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Maximal effekt (Pmax)	75W	100W	120W	140W	160W	180W	200W
Spanning vid Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Ström vid Pmax (lmpp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Öppen kretsspänning (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Kortslutningsström (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Allmanna instruktioner

Innan du anvanderenna apparat,lasbruksanvisingen noggrant.

Obs: Så snart solpanelen utsätts for Ijus aller solljus, aktiveras terminalerna i kopplingsdosan. For att undvika kortslutninger vid montering och anslutning av solpanelerna kan du vrida panelerna bort frän Ijuset erler täcka dem sa att de inte producerar el under monteringsprocessen. Ta bort locket nar anslutningen arclar.

Allmanna monteringsanvisiningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Forsok aldrig att demontera panelen.
3. Undvik borrning aller svetsning i ramen dar det ar möjlicht.
4. Använd inte vassa metallverktyg aller andra foremål som kan repa panelens yta.
5. Montera panelen horisontellt aller vertikalt med kopplingsdosan högst upp.
6. Välj en plats for panelen med sà lite skugga som möjligt. Tänk på att om solpanelen ár skuggadkommen uteffektten att minska.
7. Montera panelen sa att luften kan cirkulera fritt rund den.
8. De medfoljande kablarna ar redan anslutna for dig i kopplingsdosan. Koppla inte bort den ellr byt plus- och minusterminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet for att se till att det fungerar normalt.

Faststallande av plats:

1. Bestam platsen for installation av solpanelen genom att placera den pa onskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera forlaggandet av dina ledninger innan du fortsetter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats færster du panelerna pa önskad plats med fæstena, med lámpligt monteringsförseglingsmedel eller lim. Folj instruktionerna pa forpackningen für respektive produit.

2. Obs! Se till att ytan pa vilken fasena ar placerae ar ren, fri fran fett och damm och torr. Vi rekommenderar att du ruggar upp ytan forst innan du avfettar den ordentigt. Tätningsmedel ell er lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning pa monteringsytan genom att applicerera en jämn, kontinuierlig remsa i asarna langst ner pa monteringsfastena. Volymen ay tätningsmedlet ell rimmet bör vara storre an asarna.
4. Tryck ner panelen jämnt och forsiktigt på den valda platsen.
5. Ta bort overflödtigt tätningsmedel aller lim.
6. Låt tätningsmedlet eller limmet torka ordentlich. Följ instruktionerna på forpackningen fur respektive produkt for detta.
7. Obs: Dubbelkolla helst panelens matt med monteringsfastena och den valda platsen for att undvika fel. Tätningsmedlet aller limmet ar mycket svart att ta bort after applicering.

Dragning av kablar:

1. Innan du kan installerera takgenomforgen, hitta den lampligaste platsen for dina strömkablar att gä genom taket. Innan du borrar, kontrollera igen att det inte finns nagra andra kablar, rör, etc. pa den plats du vill borra.
2. När du ar saker pa vad din ingängspunkt ar, borra hal ay ratt storlek.
3. Kontrollera att kablarna ar genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan pa vilken takgenomforgen den ar placerad ar ren, fri fran fett och damm och torr. Vi rekommanderar att du ruggar upp ytan forst innan du avfettar den ordentligt.
5. Applicera en jänn, kontinuierlig remsa av tätningsmedel aller lim pa undersidan av kabelgenomforgenen och faden den pa monteringsytan, se till att de borrade halen ar helt tackta.
6. Nar tätningsmedlet erer limmet har hardsat kan du ocksap applicera ettt tattningsmedel for att sakerstalla en vattentata tattning runt kabelgenomforingen.

Obs: En solpanel maste anslutas tillett batterisystem via en laddningsregulator. For correkt installation, folj instruktionerna som medfoljer Produkten.

Serie- och parallellanslutning

Om mer an en panel anvands kan de anslutas antingen i seri erller parallelt.

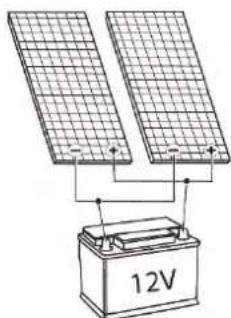

Parallel:

For att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

For att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i série genom att ansluta en panels plus till minus på新闻记者.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att fösiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medfoljande kablarna har redan anslutits at dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhäll

1. Normalt racker det med normal nederbord och vind for att halla modulglaset rent. Vid behov kan du rengora glaset med en mjuk trasa med ett milt rengoringsmedel och 50% vatten.
2. Obs: Skada inte skyddsfimen pa baksidan av solpanelerna.

Atervinning

Denna produkt har symbolen for avfallssorting som elektrisk och elektronisk utrustning. Dettainnebar attenna Produkt maste hanteras i enlighet med EU-direktiv (2012/19/EU) for att kunna atervinnas ell demonteras for att minimera dess paverkan pa miljon. For mer information, kontakta dina lokala ell regionala myndigheter. Elektroniskaprodukter som inte ingar i sorteringsprocessen for avfall ar potentiell farliga for miljön och manniskors halsa pa grund av forekomsten av farliga amnen.

Forsakran om overensstammelse

Härmed förklarar EURO ACCESSORIES Sattenheten MSMO-75/-100/-120/-140/-160/-180/-200, uppfyller alla grundläggande krav och andra relevanta foreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lagspänningsdirektivet (2014/35/EU). Om du behöver en fullständig fösakran om überensstammelse kan du kontakta adressen som anges på baksidan avenna bruksanvisning.

NORSK

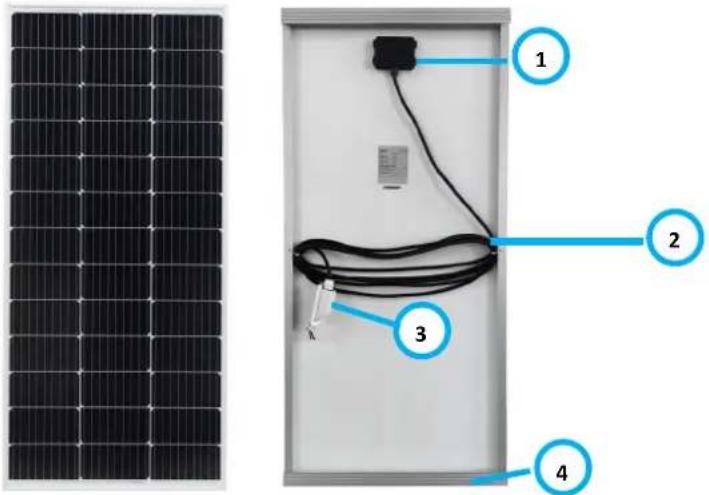

1. Koblingsboks
2. Kabler
3. Takpenetrering
4. Monteringsbrakett

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Maksimal effekt (Pmax)	75W	100W	120W	140W	160W	180W	200W
Spenning ved Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Strøm ved Pmax (lmpp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Åpen kretsspenning (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Kortslutningsstrøm (isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A
