MANUALE UTENTE MSMO-180 Mestic

Separate collection / Check your local municipal guidelinesRacolta differentiata di dei rifiuti / Controlla le linee guidale del loro commune

SOLAR SET MONO PERC

MSMO-75/-100/-120/-140/

-160/-180/-200

NEDERLANDS

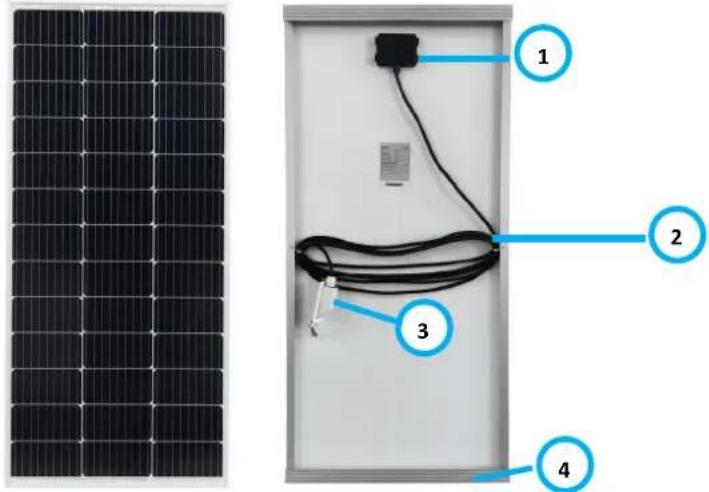

1. Scatola di derivazione
   2.Cavi
2. Penetrazione del fatto
3. Staffa di montaggio

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Potenza massima (Pmax)	75W	100W	120W	140W	160W	180W	200W
Tensione a Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Corrente a Pmax (lmpp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Tensione a circuito aperto (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Corrente di cortocircuito (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Istruzioni generali

Prima di utilizzare l'apparecchio, leggere attendamente le istruzioni per l'uso. Conserva le istruzioni per consulazioni future.

Assemblaggio

Note: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli alla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state completing.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piania. Noniegare, ne ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il tetalo.
4. Non utilisezare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sare in grado di erogare sare minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno aesso.
8. I cavi in dotazione sono più collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutti'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desideratatramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sua pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del signilante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il signillante o la colla in effesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere erroni è preferibile ricontrallare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il signillante o l'adesivo è, infatti, molto dificile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel fatto, è necessario individuire la posizione più adatta per far passare i cavi di alimentazioneattraverso il fatto. Prima di bucare,verifica che non vi siano altri cavi,tubi,ecc.nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passinoattraverso i fori all'interno della penetrazione del fatto, e fai in modo che attraversino i fori praticati nel fatto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del fatto si pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissa alla superficie di montaggio verificando che i fori siano completeness coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibileanche applicare ulteriore prodotto sigillante per garantire una tenuta stamina intorno alla penetrazione del cavo.

Note: Un pannello solare deve essere collegato a un systema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Se si utilizzato più pannelli, essi possono essere collegati in seriese oppure in parallelo.

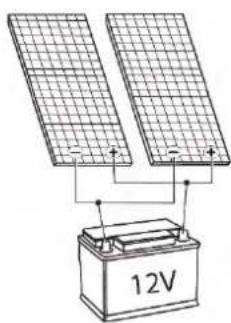

In parallelo:

Per collegare 2 pannelli solari in un sistema a 12V mettili in parallelo collegando il più al più, e il meno al meno.

In series:

Per collegare 2 pannelli solari in un sistema a 24V mettili in serie collegando il più di un pannello al meno del pannello successivo.

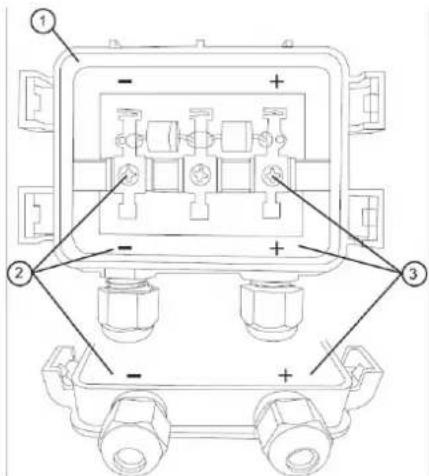

Visualizzazione delle connessioni più e meno:

Aprla scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Note: i cavi in dotazione sono gli stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normallye, piogge e vento normali sono sufficienti permantere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trovava sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal symbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significata che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteri informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiarare che il disposativo MSMO-75/-100/-120/-140/-160/-180/-200 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possible contattare l'indirizzo indicato sul retro del presente manuale.

DANISH

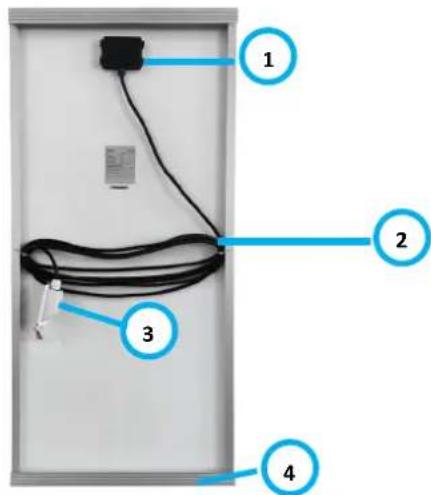

1. Forbindelsesboks
2. Kabler
3. Taggennemf.org
4. Monteringsbeslag

	MSMO-75	MSMO-100	MSMO-120	MSMO-140	MSMO-160	MSMO-180	MSMO-200
Maksimal effekt (Pmax)	75W	100W	120W	140W	160W	180W	200W
Spænding ved Pmax (Vmpp)	18.56 V	23.2 V	19.14 V	22.62 V	24.36 V	24.36 V	24.36 V
Strøm ved Pmax (Impp)	4.04 A	4.31 A	6.27 A	6.19 A	6.57 A	7.39 A	8.21 A
Åben kredsløbsspænding (Voc)	21.76 V	27.2 V	22.11 V	26.13 V	28.14 V	28.14 V	28.14 V
Kortslutningsstrøm (Isc)	4.28 A	4.57 A	6.65 A	6.56 A	6.96 A	7.83 A	8.70 A

Generelle instruktioner
