Type de produit	Lyre asservie à LED Spot Profile
Marque	Cameo
Modèle	AZOR SP2 (CLAZORSP2)
Source lumineuse	LED 300 W blanc froid (6800 K)
Flux lumineux	13 000 lm
Intensité lumineuse	24 000 lx à 10 m
Angle de faisceau	3,5° – 52° (zoom motorisé)
Mélange de couleurs	CMY, roue chromatique 8 couleurs + ouvert, CTO linéaire
Gobos	7 rotatifs + ouvert (remplaçables)
Prismes	1 × 5 facettes, 1 × 8 facettes
Iris / Frost	Iris motorisé, Frost léger et lourd
Lames de cadrage	4 lames, rotation ±60°
Roue d'animation	Oui
Mouvements	Pan 540°/630°, Tilt 270° (16 bits)
Contrôle	DMX512, RDM, W-DMX® (via clé iDMX en option), modes autonomes, maître/esclave
Modes DMX	32 canaux (base), 37 (standard), 43 (étendu)
Connecteurs	XLR 5 broches (DMX IN/OUT), Power Twist (IN/OUT)
Alimentation	100 – 240 V CA, 50/60 Hz, 550 W max
Fusible	T 6,3 A 250 V (5 × 20 mm)
Indice de protection	IP20

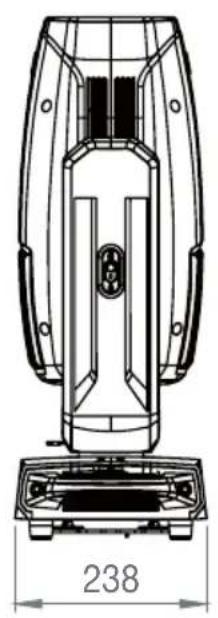

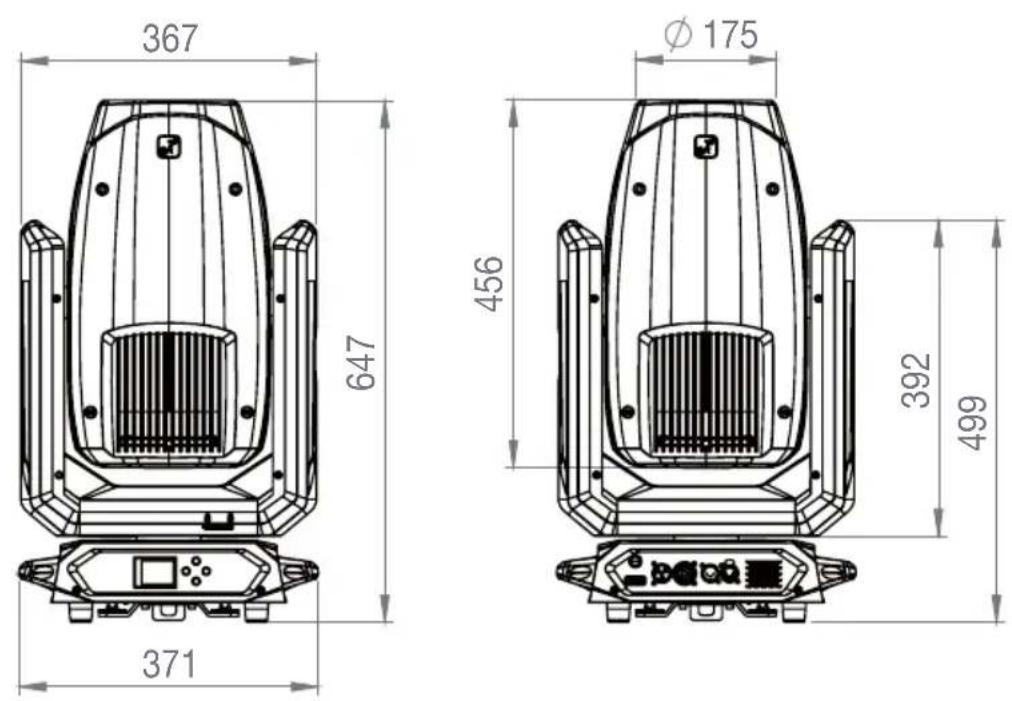

Dimensions (L × H × P)	371 × 647 × 238 mm
Poids	24 kg
Distance minimale à la surface éclairée	3 m
Distance minimale aux matériaux inflammables	0,5 m
Entretien	Nettoyage du boîtier et des ouvertures de ventilation
Contenu du carton	1 × lyre, 1 × câble secteur, 2 × supports oméga, manuel (téléchargeable)

FOIRE AUX QUESTIONS - AZOR SP2 Cameo

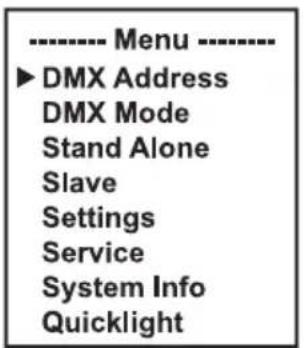

Comment régler l'adresse DMX du projecteur ?

Depuis l'écran principal, appuyez sur MENU, sélectionnez DMX Address avec ▲/▼, validez avec ENTER, puis réglez l'adresse souhaitée et confirmez.

Puis-je contrôler le projecteur sans fil ?

Oui, en insérant la clé USB iDMX (optionnelle) dans le port prévu à l'arrière. Activez ensuite le mode sans fil dans le menu Settings > Wireless.

Comment utiliser le mode maître/esclave ?

Sur le projecteur maître, activez le mode Stand Alone > Master et une scène ou boucle. Sur les esclaves, réglez Slave > Group 0 (ou autre groupe pour un retard). Reliez les appareils par DMX.

Quelle est la procédure de remplacement d'un gobo ?

Débranchez l'appareil, verrouillez les mouvements, retirez le couvercle de la lyre, débranchez le module gobos, démontez le porte-gobo, remplacez le gobo en portant des gants, puis remontez dans l'ordre inverse. Seul un personnel qualifié doit effectuer cette opération.

Comment nettoyer le projecteur ?

Utilisez un chiffon propre et humide pour le boîtier. Débarrassez les entrées d'air de la poussière à l'aide d'air comprimé (en bloquant les ventilateurs au préalable). N'utilisez pas de produits agressifs.

Quelle est la distance minimale à respecter par rapport à la surface éclairée ?

La distance minimale est de 3 mètres entre le projecteur et la surface éclairée pour éviter tout risque de brûlure ou d'endommagement.

Que faire en cas de perte du signal DMX ?

Dans le menu Settings > Signal Fail, vous pouvez choisir le comportement : Hold (maintien de la dernière commande), Blackout, Fade to Black (10 s), Last Stand Alone ou Full (pleine intensité).

Comment réinitialiser le projecteur aux réglages d'usine ?

Allez dans le menu Service > Load Default > Factory et confirmez avec ENTER. Cela efface tous les réglages personnalisés.

Puis-je connecter plusieurs projecteurs en chaîne électrique ?

Oui, grâce au renvoi secteur Power Out. Respectez la puissance maximale : jusqu'à 4 appareils en 230 V, 2 en 110 V. Vérifiez que le total ne dépasse pas 8 A.

Quels sont les accessoires inclus dans le carton ?

Le carton contient : 1 × lyre AZOR SP2, 1 × câble secteur, 2 × supports de montage oméga, et un manuel d'information sécurité/conformité (notice complète à télécharger via QR code).

MODE D'EMPLOI AZOR SP2 Cameo

Vous avez fait le bon choix !

Cet appareil a été développé et fabriqué selon les normes de qualité les plus élevées afin de garantir de nombreuses années de fonctionnement sans problème. Veuillez lire attentivement ce manuel d'utilisation afin de pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. De plus amples informations sur Cameo Light sont disponibles sur notre site web CAMEOLIGHT.COM

INFORMATIONS SUR CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Gardez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, il est important d'inclure également ce manuel d'utilisation, car il fait partie intégrante du produit.

UTILISATION PRÉVUE

Ce produit est un appareil pour technologie événementielle.

Ce produit a été développé pour une utilisation professionnelle dans le domaine de la technologie événementielle et ne convient pas à un usage domestique.

Fonctionnement temporaire ! Les équipements événementiels sont généralement conçus pour un usage temporaire et non pour un fonctionnement continu et une installation fixe.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle,

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

• Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).
• À une utilisation par des personnes (notamment les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.

EXPLICATION DES TERMES ET PICTOGRAMMES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.

2. AVERTISSEMENT : Le mot AVERTISSEMENT, parfois utilisé en combinaison avec un pictogramme, fait référence à des situations potentiellement dangereuses ou pouvant présenter un risque pour la vie ou l'intégrité physique.

3. MISE EN GARDE : Le terme MISE EN GARDE, éventuellement associé à un pictogramme, est utilisé pour indiquer des situations ou des conditions pouvant entraîner des blessures.

4. ATTENTION : Le mot ATTENTION, éventuellement associé à un pictogramme, fait référence à des situations ou à des conditions qui peuvent entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme identifie les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers occasionnés par les surfaces portées à haute température.

Ce pictogramme indique les dangers occasionnés par des sources lumineuses intenses.

Ce pictogramme indique les dangers liés aux charges en hauteur.

Ce pictogramme indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur. Seul le personnel autorisé est habilité à effectuer des travaux d'entretien ou de maintenance.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme indique que l'appareil ne peut être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'effectuez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. Cet appareil ne peut être réparé que par des spécialistes agréés.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne coupez jamais le conducteur de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Assurez-vous que les câbles sous tension ne sont pas tordus, pincés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, n'utilisez pas l'appareil.
4. Les cordons secteur captifs ne peuvent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne connectez pas l'appareil avant de l'avoir réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du réseau sur tous les contacts, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Remplacez les câbles secteur enfichables uniquement par des câbles d'origine.

DANGER :

1. Danger d'asphyxie/étouffement ! Les sacs en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites.
2. Danger en cas de chute de l'appareil ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Vérifiez que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. N'utilisez l'appareil que conformément à l'usage prévu.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.

1. Respectez toujours la distance minimale spécifiée par rapport aux matériaux inflammables ordinaires. Sauf mention explicite, la distance minimale est de 0,3 m.
2. Respectez toujours la distance minimale par rapport à la surface éclairée indiquée sur l'appareil.

MISE EN GARDE :

1. Les composants mobiles tels que les supports de montage ou d'autres composants mobiles peuvent se coincer.
2. Dans le cas d'appareils comportant des composants motorisés, il existe un risque de blessure dû au mouvement de l'appareil. Un mouvement brusque de l'appareil peut provoquer une électrocution.
3. La surface du boîtier de l'appareil peut devenir très chaude en cours de fonctionnement normal. Veillez à ce qu'il ne soit pas possible de toucher accidentellement le boîtier. Laissez toujours l'appareil refroidir suffisamment avant de le déplacer, d'effectuer des travaux d'entretien, de le recharger, etc.

ATTENTION :

1. N'installez pas et ne faites pas fonctionner l'appareil à proximité de radiateurs, de bouches de chaleur, de poêles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisamment refroidi et ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils sont susceptibles d'améliorations en permanence. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

ATTENTION ! INFORMATIONS IMPORTANTES AU SUJET DES PRODUITS POUR ÉCLAIRAGE

1. Ce dispositif est un dispositif de groupe de risque 1. Ne fixez pas la source lumineuse. Ne regardez pas directement la source lumineuse avec un instrument optique, tel qu'une loupe ou des jumelles.
2. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles.
3. Ces projecteurs sont équipés de sources lumineuses installées de manière permanente. Elles ne peuvent pas être remplacées par l'utilisateur. Les sources lumineuses contenues dans ce projecteur ne peuvent être remplacées que par le fabricant, son partenaire de service ou une personne de qualification similaire.

TRANSMISSION DE SIGNAUX PAR RADIO

(par exemple, W-DMX® ou systèmes audio sans fil) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnantes.

Voici, à titre d'exemple, quelques facteurs susceptibles d'avoir un impact sur la portée et la stabilité du signal :

Absorption/blindage (par exemple, maçonnerie, structures métalliques, eau)

Utilisation intensive du spectre HF (par exemple, réseaux locaux sans fil de grande puissance)

Interférences

Rayonnement électromagnétique (par exemple, écrans vidéo LED, gradateurs)

Toutes les valeurs de portée se réfèrent à une utilisation en champ libre avec un contact visuel entre émetteur et récepteur, et en l'absence d'interférences.

L'exploitation des systèmes de transmission radio est soumise à des réglementations officielles. Ces réglementations peuvent varier d'une région/d'un pays à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (par exemple, fréquence radio et puissance de l'émetteur).

AVERTISSEMENT : Les appareils avec transmission de signaux sans fil ne conviennent pas à une utilisation dans des zones sensibles où les ondes radio peuvent entraîner des interactions potentiellement préjudiciables. Citons notamment :

• Hôpitaux, centres de santé ou autres établissements de soins de santé assurant des traitements à leurs patients avec du personnel et des équipements qualifiés.
• Zones dangereuses de classe I, II et III
• Zones d'accès restreint
  • Installations militaires
• Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

TRANSMISSION VIA W-DMX®

AVERTISSEMENT : En général, la transmission DMX sans fil ne doit pas être utilisée pour des applications impliquant des facteurs liés à la sécurité qui pourraient entraîner des blessures ou des dommages matériels en cas de défaillance.

Cela s'applique en particulier aux scènes et structures mobiles, aux moteurs/ascenseurs ou dispositifs de levage commandés par DMX pour contrôle de plates-formes élévatrices, de systèmes hydrauliques ou de dispositifs mobiles similaires.

En outre, la transmission DMX sans fil ne doit pas être utilisée pour déclencher des dispositifs générateurs de flammes ou pyrotechniques, des effets à explosion ou pour contrôler des effets de gaz ou de liquides. Ces dispositifs peuvent être des canons à CO2, des canons à confettis, des machines à effets d'eau ou autres.

ATTENTION!

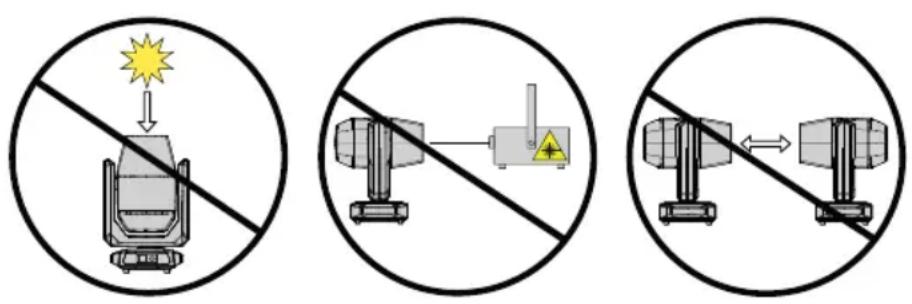

DOMMAGES POTENTIELS CAUSÉS PAR DES SOURCES LUMINEUSES EXTERNES

Le rayonnement solaire, les rayons laser et les faisceaux lumineux d'autres projecteurs peuvent endommager le boîtier et les composants internes tels que les filtres, les roues de gobos et de couleurs, les moteurs, les câbles, les courroies, etc. ainsi que les sources lumineuses.

Ne pas exposer l'appareil, et en particulier l'ouverture de la lentille, à la lumière directe du soleil, aux rayons laser et aux faisceaux lumineux d'autres projecteurs lors du déballage, de l'installation, de l'inutilisation prolongée et de l'utilisation. Lorsque l'appareil n'est pas utilisé, orientez toujours l'ouverture de la lentille vers le sol. Les dommages causés par des sources lumineuses externes sont exclus de la garantie du fabricant.

1. Utilisation temporaire ! Le matériel événementiel est généralement conçu pour une utilisation temporaire.
2. Un fonctionnement continu ou une installation permanente peut entraîner une altération des fonctionnalités et un vieillissement prématuré de l'appareil.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit contient les éléments suivants :

1 x Lyre asservie Spot Profile compacte AZ02
1 x Câble secteur
▶ 2 x Supports de montage en oméga

▶ Informations sur la sécurité et la conformité (manuel de l'utilisateur à télécharger via le code QR)

INTRODUCTION

LYRE ASSERVIE SPOT PROFILE COMPACTE AZOR® SP2

CLAZORSP2

FONCTIONS DE CONTRÔLE DISPONIBLES :

32 canaux de base, 37 canaux standard, 43 canaux étendus Contrôle DMX

Protocole DMX512

W-DMX® via le récepteur-clé USB Cameo iDMX en option

RDM

Mode maître/esclave

Fonctions autonomes

POINTS FORTS :

LED blanc froid de 300 W. Mélange de couleurs CMY. Roue de couleur avec huit couleurs + libre Roue de gobos avec huit gobos rotatifs + libres. Fonctions zoom, mise au point, iris, prisme et Frost. Roue d'animation. Curseur d'ouverture DMX512. Port pour le récepteur-clé USB iDMX optionnel assurant le contrôle sans fil via W-DMX®. Connecteurs DMX 5 broches. 2 supports de montage en oméga livrés.

Le projecteur est compatible avec le protocole RDM (Remote Device Management). La gestion à distance des appareils permet à l'utilisateur de contrôler l'état et la configuration des appareils RDM à l'aide d'un contrôleur compatible RDM, tel que le Cameo UNICON disponible en option (référence article CLIREMOTE).

Le Cameo UNICON permet également d'accéder à l'ensemble des menus du projecteur.

CONNECTEURS, CONTRÔLES ET INDICATEURS

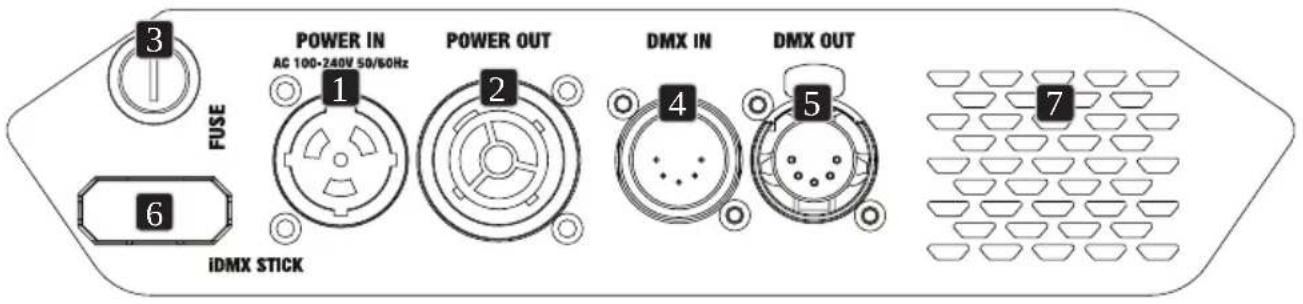

3 POWER IN AC 100-240V 50/60Hz POWER OUT DMX IN DMX OUT 6 IDMX STICK 7

1 POWER IN

Embase d'entrée secteur de type Power Twist. Tension secteur : 100 à 240 V, 50-60 Hz. Utilisez le câble secteur fourni.

2 POWER OUT

Embase de renvoi secteur de type Power Twist. Permet d'alimenter d'autres projecteurs CAMEO. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée sur l'appareil en ampères (A).

3 FUSE

Porte-fusible pour fusibles de 5 x 20 mm. REMARQUE IMPORTANTE : Ne remplacez le fusible que par un fusible de même type et de même valeur. En cas de défaillance persistante des fusibles, veuillez prendre contact avec un centre de service autorisé.

4 DMX IN

Embase XLR mâle à 5 broches pour branchement d'un contrôleur DMX (par exemple, une console lumières DMX).

5 DMX OUT

Embase XLR femelle à 5 broches pour renvoi du signal de contrôle DMX.

6 ÉMETTEUR-CLÉ USB iDMX

Port pour le récepteur-clé USB iDMX optionnel assurant le contrôle via W-DMX® (insérez la clé iDMX avec l'antenne orientée vers le haut). Notez les paramètres sans fil dans le menu Settings.

7 OUVERTURES DE VENTILATION

Pour éviter d'endommager l'appareil, ne couvrez pas les ouvertures de ventilation situées à l'arrière et veillez à ce que l'air puisse circuler librement.

fcamoo® AZOR®SP2 8 MENU 9 ENTER

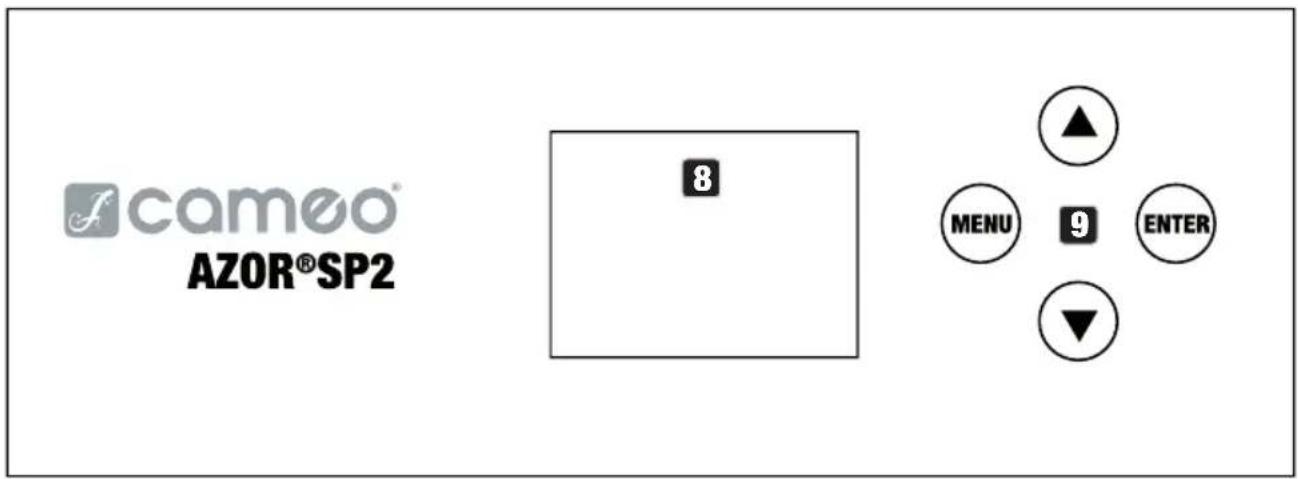

8 AFFICHEUR OLED

L'afficheur OLED affiche le mode en cours (affichage principal), les éléments disponibles en sélection dans le menu et la valeur numérique ou l'état de fonctionnement de certains éléments du menu. Si aucune saisie n'est effectuée dans un délai d'environ une minute, l'afficheur revient automatiquement à l'écran principal. Note sur l'écran principal dans les modes de fonctionnement avec contrôle externe : en cas d'interruption du signal de contrôle, les caractères de l'écran se mettent à clignoter ; le clignotement s'arrête dès le retour du signal de contrôle.

9 TOUCHES DE CONTRÔLE

MENU – Appuyez sur MENU pour accéder au menu principal. Appuyez à nouveau, ou à plusieurs reprises, pour revenir à l'écran principal. Si vous appuyez sur MENU sans avoir confirmé un changement de valeur ou d'état en appuyant sur ENTER, c'est la valeur ou l'état précédemment confirmé(e) qui est rétabli(e).

ENTER – Appuyez sur ENTER pour accéder aux niveaux du menu, où vous pouvez modifier les valeurs et accéder aux sous-menus à l'aide de la touche ENTER. ENTER sert également à confirmer les changements de valeur ou d'état.

▲ et ▼ – Sélection des éléments dans le menu principal (adresse DMX, mode DMX, etc.) et dans les sous-menus. Permet de modifier la valeur d'une option de menu, telle que l'adresse DMX (appui long = modification rapide de la valeur).

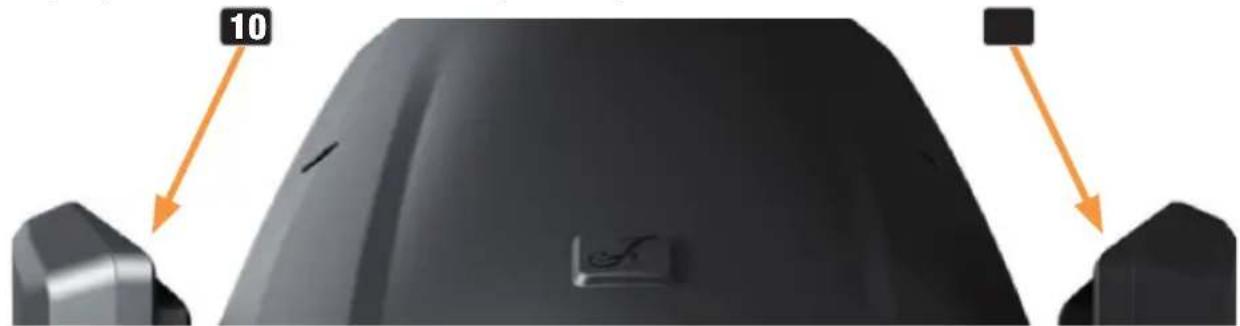

10 POIGNÉES ENCASTRÉES

Outre les deux poignées de transport situées dans la base, le projecteur possède des poignées pratiques, encastrées à l'intérieur de la partie supérieure des bras.

Dispositif de verrouillage mécanique empêchant la rotation de la tête du projecteur dans le sens horizontal pendant le transport. Débranchez l'appareil du secteur, déplacez la tête parallèlement à la base (8 positions possibles) et poussez le levier de ver-rouillage dans le sens de l'axe de rotation panoramique (LOCK) afin de le bloquer en position. Déverrouillez le dispositif de verrouillage avant la mise en service de l'appareil (UNLOCK).

LOCK 12 UNLOCK

• Illustrations similaires -

12 VERROUILLAGE DU BASCULEMENT

Dispositif de verrouillage mécanique empêchant la rotation de la tête du projecteur dans le sens vertical pendant le transport (7 positions possibles). Débranchez l'appareil et faites glisser le levier de verrouillage dans le sens de l'axe de rotation de l'inclinaison, en déplaçant la tête de l'appareil verticalement jusqu'à trouver l'une des 7 positions de verrouillage et que le levier de verrouillage s'enclenche. Déverrouillez le dispositif de verrouillage avant la mise en service de l'appareil (UNLOCK).

UTILISATION

REMARQUES

Lorsque vous allumez le projecteur, le message "Update Wait" s'affiche quelques instants, suivi de "Welcome to Cameo", du nom du modèle et de la version du logiciel. Ensuite, les moteurs sont réinitialisés (Motor Reset Please Wait). Le projecteur est ensuite prêt à fonctionner, dans le dernier mode activé avant extinction.

ÉCRAN PRINCIPAL EN MODE D'EXPLOITATION DMX

En mode DMX, l'écran principal affiche l'adresse de départ DMX actuellement réglée (voir illustration). Si les caractères clignotent, c'est qu'aucun signal DMX n'est présent.

DMX Address 001

RÉGLAGE DE L'ADRESSE DE DÉPART DMX (DMX Address)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Appuyez ensuite sur ▲ ou ▼ pour sélectionner l'élément de menu DMX Address puis confirmez avec ENTER. Utilisez les touches ▲ ou ▼ pour configurer l'adresse de départ DMX souhaitée et appuyez sur ENTER pour confirmer (la valeur la plus élevée accessible dépend du mode DMX sélectionné).

---- Menu ---- ►DMX Address DMX Mode Stand Alone Slave Settings Service System Info Quicklight

--- DMX Address --- ► DN DN St Slave 001

RÉGLAGE DU MODE DE FONCTIONNEMENT DMX (DMX Mode)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Appuyez ensuite sur ▲ ou ▼ pour sélectionner l'élément de menu DMX Mode puis confirmez avec ENTER. Sélectionnez le mode de fonctionnement DMX souhaité à l'aide de ▲ ou ▼ et confirmez avec ENTER. Les tableaux indiquant l'affectation des canaux des différents modes DMX se trouvent dans la section CONTRÔLE DMX de ce manuel d'utilisation.

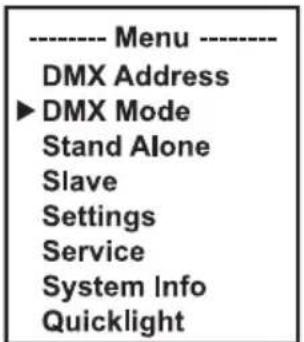

---- Menu ---- DMX Address ►DMX Mode Stand Alone Slave Settings Service System Info Quicklight

---- DMX Mode ---- ► 32CH Basic 37CH Standard 43CH Extended

MENU AUTONOME

Dans les modes de fonctionnement autonomes (Play Scene et Play Loop), le signal de contrôle du mode correspondant peut être transmis aux projecteurs esclaves via XLR. Si vous ne souhaitez pas renvoyer le signal de contrôle, désactivez la sortie.

Vous pouvez régler un délai pour les projecteurs esclaves afin de retarder la sortie du signal de contrôle des modes de fonctionnement autonomes.

Activez l'une des huit scènes disponibles (Scene 1 - 8) ou l'une des huit boucles disponibles (Loop 1 - 8). Les réglages s'effectuent individuellement pour chaque scène et chaque boucle et sont conservés même après le redémarrage de l'appareil.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Appuyez ensuite sur ▲ ou ▼ pour sélectionner l'élément de menu Stand Alone puis confirmez avec ENTER.

Sélectionnez ensuite l'élément de sous-menu souhaité, confirmez et procédez aux réglages nécessaires (voir tableau).

---- Menu ----

DMX Address

DMX Mode

► Stand Alone

Slave

Settings

Service

System Info

Quicklight

---- Stand Alone ----

▶ Master/AlonePlay Scene/LoopEdit SceneEdit Loop

Master/ Alone	Master	Delay	Renvoie le signal de contrôle via la sortie DMX OUT et définit la valeur de délai pour les projecteurs esclaves : Off, 0,1 s à 2,0 s
	Alone		Pas de renvoi du signal de contrôle
Play Scene/ Loop	Scene	Scene 1 - 8	Sélectionne et active la scène souhaitée
	Loop	Loop 1-Sélectionne et active la boucle souhaitée
Edit Scene	Scene 1 - 8	Pan	Réglage individuel de chaque scène. Pour activer les scènes, il suffit de les sélectionner. Reportez-vous au mode DMX 43 CH Extended pour connaître toutes les fonctions et les valeurs correspondantes.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step 1	Scène 1-Scène 8 / Blackout Sélection de scène / Blackout
			t-Step 0 s - 20 minutes Réglage de la durée du pas
			t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 2	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
Edit Loop	Loop 1 - 8	Step 3	Scène 1-Scène 8 / Blackout	Sélection des scènes 1 à 8 / Saut du pas
			t-Step 0 s - 20 minutes Réglage de la durée du pas
			t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 4	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 5	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 6	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 7	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)
		Step 8	t-Fade 0 s - 20 minutes	Réglage de la durée de fondu (Fade)

MODE ESCLAVE (Slave)

Fonctionnement en mode esclave standard : À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches ▲ ou ▼ pour sélectionner l'élément de menu Slave, confirmez avec ENTER, puis sélectionnez le Slave Group 0 et confirmez à nouveau. Connectez les projecteurs esclave et maître (même modèle, même version du logiciel) à l'aide d'un câble DMX et activez la sortie du signal de contrôle (Stand Alone -> Master/Alone -> Master) et l'un des modes de fonctionnement autonome (Play Scene/Loop) sur le projecteur maître. Le projecteur esclave suit dès lors le projecteur maître.

Mode Slave élargi : Si vous souhaitez contrôler les projecteurs esclaves en mode maître/esclave dans un des modes autonomes Play Scene ou Play Loop, le signal de contrôle peut être lu avec un retard pouvant aller jusqu'à 24 pas. Ce retard se règle dans le menu Stand Alone Master/Alone du projecteur maître ; le facteur de retard se règle dans le menu esclave du projecteur (groupe) correspondant. Il s'agit d'un moyen simple de créer un effet de lumière en mouvement avec un grand nombre de projecteurs identiques fonctionnant avec la même version de logiciel : effet qui nécessiterait sinon un contrôleur DMX approprié et une programmation approfondie. Connectez les projecteurs esclave et maître (même modèle, même version du logiciel) à l'aide d'un câble DMX et activez la sortie du signal de contrôle (Stand Alone -> Master/Alone -> Master) et l'un des modes de fonctionnement autonome (Play Scene/Loop) sur le projecteur maître.

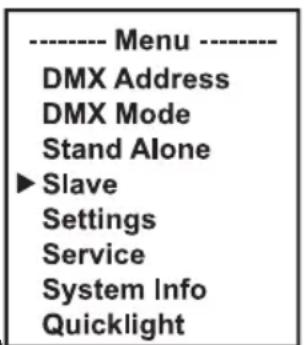

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings Service System Info Quicklight

Slave

Groupe 0-24

Définit le groupe d'esclave pour le retard temporel du signal

Affectez les projecteurs à l'un des 24 groupes (plus le groupe 0) selon vos préférences – vous pouvez affecter plusieurs projecteurs à un même groupe. Le numéro de groupe est également le facteur multiplicateur de durée de retard réglée sur le projecteur maître.

Exemple de configuration :

PARAMÈTRES SYSTÈME (Settings)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches ▲ ou ▼ pour sélectionner l'élément de menu Settings puis confirmez avec ENTER.

Vous accédez alors au sous-menu (voir tableau). Sélectionnez les éléments du sous-menu avec ▲ ou ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ ou ▼, confirmez avec ENTER).

(caractères gras = réglage d'usine)

	Off Contrôle sans fil désactivéOn Contrôle sans fil activé
Paramètres sans fil (émetteur-cléUSB iDMX en option)	Send to XLR	Signal -> DMX OUT
	Backup by XLRReceive only	Bascule sur l'entrée DMX IN en cas d'interruption du signal W-DMXRéception W-DMX uniquementRotation de l'affichage de 180°(par exemple pour une installation en hauteur)
Paramètres de l'écran	On	Off Pas de rotation de l'affichageAlways Allumé en permanenceOn
	Off after 20 seconds	Désactivation après environ 20 secondes d'inactivité

Display	Paramètres de l'écran	Autolock	On after 60 seconds	Les contrôles sont verrouillés après environ 60 secondes sans saisie (LOCKED). Pour déverrouiller, appuyez sur MENU pendant environ 3 secondes.
			Off Fonction Autolock désactivée
Dimmer	Réglages du gradateurDimmer Curve = courbe du gradateurPWM Frequency = fréquence PWM des LEDDimmer Response = comportement du gradateur	Curve(courbe de gra-dateur)	Linear	L'intensité lumineuse augmente linéairement avec la valeur DMX
			Exponential	L'intensité lumineuse varie finement pour les valeurs DMX basses, et plus grossièrement pour les valeurs DMX élevées
			Logarithmic	L'intensité lumineuse varie grossièrement pour les valeurs DMX basses et finement pour les valeurs DMX élevées
			S-Curve	L'intensité lumineuse varie finement pour les valeurs DMX basses et élevées, et plus grossièrement pour les valeurs DMX intermédiaires
		PWM Frequency	650 Hz1 530 Hz3 600 Hz12 kHz18,9 kHz/25 kHz	Sélection de la fréquence PWM(modulation de largeur d'impulsion) des LED
		Response(réponse du gradateur)	LED	Le projecteur réagit immédia-tement aux changements de la valeur DMX
			Halogen	Le projecteur se comporte de la même manière qu'un projecteur halogène, avec des changements progressifs de luminosité
Movement	Paramètres des mouvements de la lyre	Pan Reverse	Off	Pas d'inversion du sens de panoramique
			On Inversion du sens de panoramique
		Tilt Reverse	Off	Pas d'inversion du sens d'inclinaison
			On Inversion du sens d'inclinaison
		Pan Angle	540° Angle	panoramique 540°
			630 Angle	panoramique 630°
Move-ment	Paramètres des mouvements de la lyre	Position Feedback	On	Activation de la correction automatique de position
			Off	Désactivation de la correction automatique de position
		Move in Black	On Noir lorsque la lyre bouge
			Off Pas de noir lorsque la lyre bouge
		Silent Movement	On	Ralentissement des mouvements du moteur pour un fonctionnement plus silencieux
			Off Fonction désactivée
Wheels	Réglage des roues de gobos, de la roue des couleurs et du curseur d'ouverture	Gobo Wheel	Position	Clockwise	La roue de gobos tourne toujours dans le sens des aiguilles d'une montre
				Shortest way	La roue de gobos tourne sur la distance la plus courte
			Move-ment	Snap	La roue des gobos revient directement au gobo souhaité lorsque la valeur correspondante est atteinte
				Scroll	Rotation continue des roues de gobos
			Correction de la température des couleurs	On	La compensation du décalage des couleurs est activée lors de l'utilisation des gobos
				Off	Fonction désactivée
		Colour Wheel	Position Clockwise		La roue de gobos tourne toujours dans le sens des aiguilles d'une montre
Wheels	Réglage des roues de gobos, de la roue des couleurs et du curseur d'ouverture	Colour Wheel	Position Shortest way		La roue de gobos tourne sur la distance la plus courte
			Move-ment	Snap	La roue de couleurs revient directement au filtre de couleur souhaité lorsque la valeur correspondante est atteinte
				Scroll	Rotation continue des roues de couleurs
		Move in Black	Off	Pas de noir en cas de changement de valeur des roues de couleurs et de gobos
			On	Noir en cas de changement de valeur des roues de couleurs et de gobos
		Framing Control	Left & Right	Fonction standard : Le canal xA de la lame contrôle le côté gauche de la lame x et le canal xB contrôle le côté droit
			Position & Angle	Commande alternative des curseurs d'ouverture : Le canal xA de la lame contrôle l'insertion de la lame x et le canal xB contrôle l'angle de la lame
Fan	Réglage du ventilateur	Auto	Contrôle automatique du ventilateur
		Off	Ventilateur désactivé et luminosité fortement réduite
		Constant Low	Vitesse du ventilateur constante et faible, luminosité réduite si nécessaire
		Constant Mid	Vitesse constante et moyenne du ventilateur, luminosité réduite si nécessaire
		Constant High	Vitesse constante et élevée du ventilateur
Signal Fail	Choix du comportement en cas de défaillance du signal DMX	Hold	Maintien de la dernière commande reçue
		Last Stand Alone	Le dernier mode de fonctionnement autonome sélectionné est activé
		Fade to Black (10s)	Fondu au noir de 10 secondes
		Blackout	Active le noir (blackout)
		Full	Plein feu
Store Default	Sauvegarde des paramètres dans 3 préréglages personnalisés	User A	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur A
		User B	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur B
		User C	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur C

MENU SERVICE (Service)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches ▲ ou ▼ pour sélectionner l'élément de menu Service puis confirmez avec ENTER.

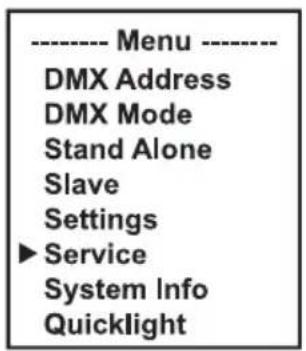

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ►Service System Info Quicklight

---- Service ---- ► Load Default Reset | Password

Vous trouverez dans le tableau ci-dessous des informations sur les éléments de sous-menus du menu Service avec les options correspondantes (sélectionnez avec ▲ ou ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ ou ▼, confirmez avec ENTER).

Service
Load Default	Factory	Rétablissement des réglages d'usine
	User A	Réinitialisation des valeurs utilisateur A(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
	User B	Réinitialisation des valeurs utilisateur B(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
	User C	Réinitialisation des valeurs utilisateur C(Sauvegarder les valeurs utilisateur : Settings -> Store Default)
Reset	Pan/Tilt	Réinitialisation des moteurs de panoramique et d'inclinaison
	Head	Réinitialisation des moteurs de la lyre
	All	Réinitialisation de tous les moteurs
Test	Test Sequence		Séquence préprogrammée pour tester tous les composants
	Stress Test		Séquence préprogrammée pour tester tous les composants sous charge maximale
	Motor Test		Activation individuelle de tous les moteurs avec des valeurs de 000 à 255
Reset Service Timer	No		Pas de réinitialisation de la valeur de la durée de fonctionnement
	Yes	Reset Now	Réinitialisation de la valeur de la durée de fonctionnement
Password	Pour technicien de service uniquement

INFORMATIONS SYSTÈME (System Info)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez les touches ▲ ou ▼ pour sélectionner l'élément de menu System Info puis confirmez avec ENTER.

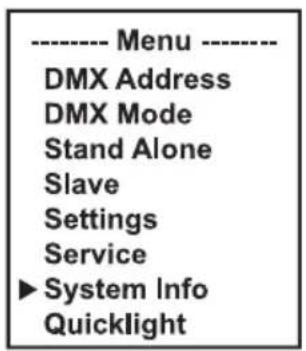

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service ►System Info Quicklight

---- System Info ---- ► Firmware Temperature | Error Info

Vous accédez alors au sous-menu (voir tableau pour les éléments du sous-menu). Sélectionnez les éléments du sous-menu avec ▲ ou ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ ou ▼, confirmez avec ENTER).

System Info
Firmware	DISP	Vx.x.x	Affichage de la version du micrologiciel du composant correspondant
	SCAN	Vx.x.x
	CMY	Vx.x.x
	...	Vx.x.x
Temperature	LED	xxx °C/°F	Affichage de la température du composant correspondant
	Base	xxx °C/°F
	...
	Temperature Unit	°C	Réglage de l'unité de température
		°F
Fan Speed	xxxx RPM	Affichage de la vitesse des ventilateurs correspondants
Runtime	Total	xxxx h : xx m	Durée totale de fonctionnement
	Operation	xxxx h : xx m	Durée d'utilisation
	LED	xxxx h : xx m	Durée de fonctionnement de la source lumineuse
Runtime	Service	xxxx h : xx m	Durée de fonctionnement depuis la dernière réinitialisation de la durée de fonctionnement
RDM-UID	Identifiant unique en mode RDM
Error-Info	Affichage des erreurs en cas de dysfonctionnement

FONCTION QUICKLIGHT

Créez une scène rapidement et facilement en utilisant les fonctions de base de la lyre, sans contrôleur externe. À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez ▲ ou ▼ pour sélectionner Quicklight et confirmez avec ENTER. Sélectionnez ensuite l'élément de sous-menu désiré, confirmez, réglez la valeur comme vous le souhaitez et confirmez à nouveau.

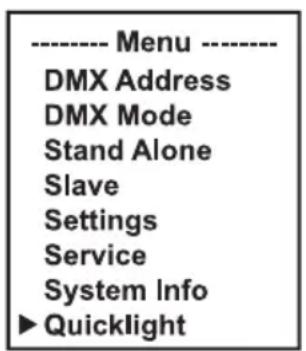

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service System Info ► Quicklight

---- Quicklight ---- ►Pan Tilt Dimmer Zoom Focus

Si le mode Quicklight est activé, l'affichage ne passe pas automatiquement à l'affichage principal ; lorsque vous quittez le menu Quicklight, le mode Quicklight est automatiquement désactivé. Les réglages du menu Quicklight sont conservés jusqu'au prochain redémarrage de l'appareil ; il est donc possible d'accéder à Quicklight de façon répétée avec les mêmes réglages tant que l'appareil reste allumé. Après un redémarrage, les réglages sont réinitialisés aux valeurs d'usine.

MONTAGE ET INSTALLATION

DANGER : Le montage au plafond nécessite une grande expérience, notamment pour calculer les valeurs limites de charge du matériel d'installation et vérifier régulièrement la sécurité de tous les matériaux d'installation et des projecteurs. Si vous ne possédez pas ces qualifications, n'essayez pas d'effectuer l'installation vous-même. Adressez-vous plutôt à un professionnel qualifié. Des appareils mal montés et mal sécurisés risquent de se détacher et de tomber. Cela peut entraîner des blessures graves, voire mortelles.

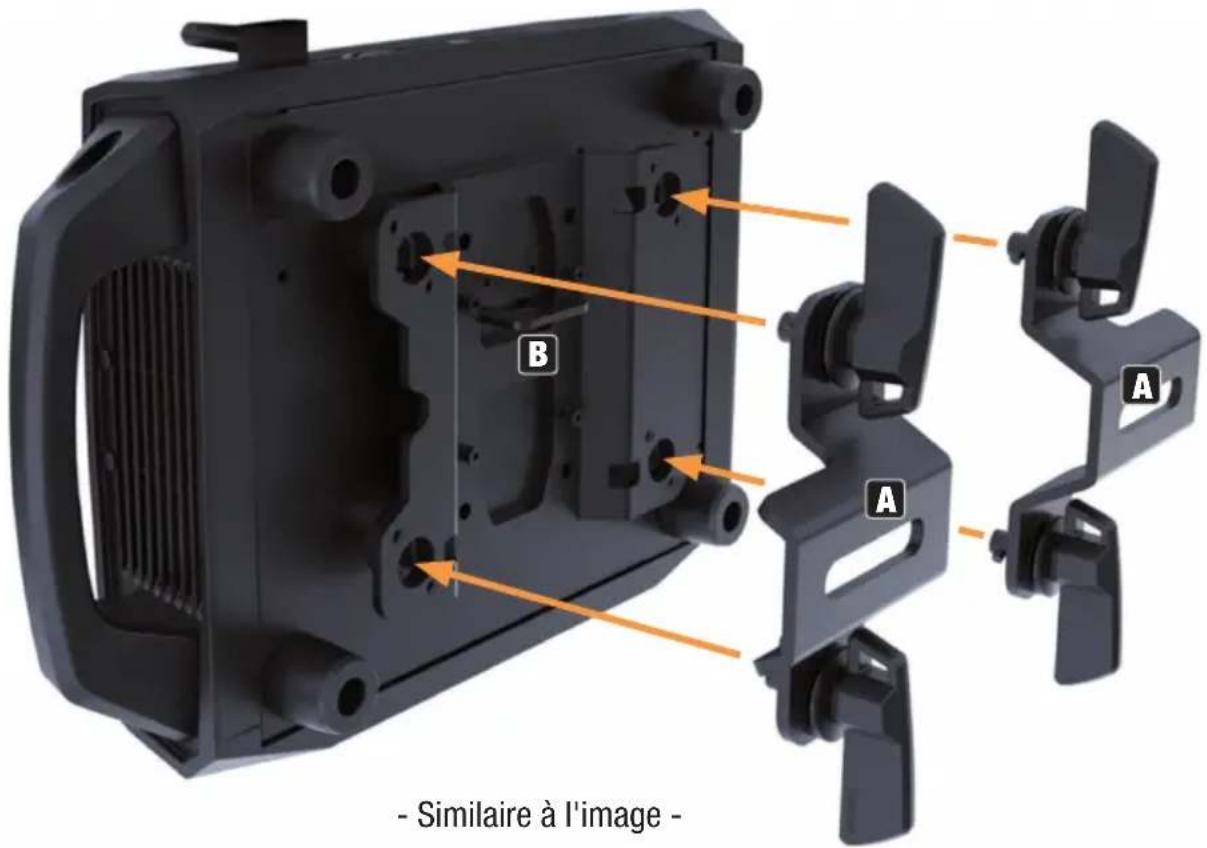

Grâce à ses pieds en caoutchouc intégrés, le projecteur peut être placé à un endroit approprié sur une surface plane. Il peut être monté sur une structure métallique à l'aide de deux supports en oméga, qui sont fixés à la base du projecteur (A). Le carton d'emballage contient deux supports en oméga. Des pinces pour structure adaptées sont disponibles en option. Vérifiez que le montage est solide, puis sécurisez le projecteur via la languette de fixation (B) à l'aide d'un câble de sécurité approprié.

B A A - Similaire à l'image -

ENTRETIEN, MAINTENANCE ET RÉPARATION

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. Le besoin d'entretien et de maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel l'appareil est utilisé.

Nous vous recommandons de procéder à une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les mesures de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard après un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien et d'une maintenance inadéquats.

ENTRETIEN (peut être effectué par l'utilisateur)

AVERTISSEMENT Avant d'effectuer toute opération d'entretien ou de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE : Un entretien incorrect peut entraîner une détérioration, voire une destruction de l'appareil.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.

2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).

3. Les câbles et les contacts des connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.

4. De façon générale, n'utilisez aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les appareils doivent être stockés dans un environnement sec et protégés de la poussière et de la saleté.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER ! L'appareil contient des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

À NOTER Seul le personnel autorisé est habilité à effectuer des travaux d'entretien ou de maintenance.

À NOTER Les travaux d'entretien/maintenance et de réparation ne doivent être effectués que par du personnel qualifié et agréé par le fabricant. En cas de doute, consultez le fabricant.

À NOTER Les travaux de maintenance effectués de façon non conforme peuvent affecter les demandes de garantie.

Les gobos ne peuvent être remplacés que par du personnel qualifié. Si vous n'êtes pas qualifié pour le faire, n'essayez pas de remplacer les gobos vous-même. Adressez-vous plutôt à des entreprises professionnelles. Lors de toute intervention, veillez à ce qu'aucun corps étranger ne pénètre dans le boîtier. Lorsque vous remplacez les gobos, assurez-vous qu'ils sont correctement insérés dans le porte-gobo correspondant. Sinon, les gobos et les porte-gobos risquent d'être endommagés par la chaleur.

1. Déconnectez tous les pôles de l'appareil de l'alimentation électrique (retirez la fiche secteur). Verrouillez ensuite la lyre du projecteur (verrouillage du panoramique et de l'inclinaison).

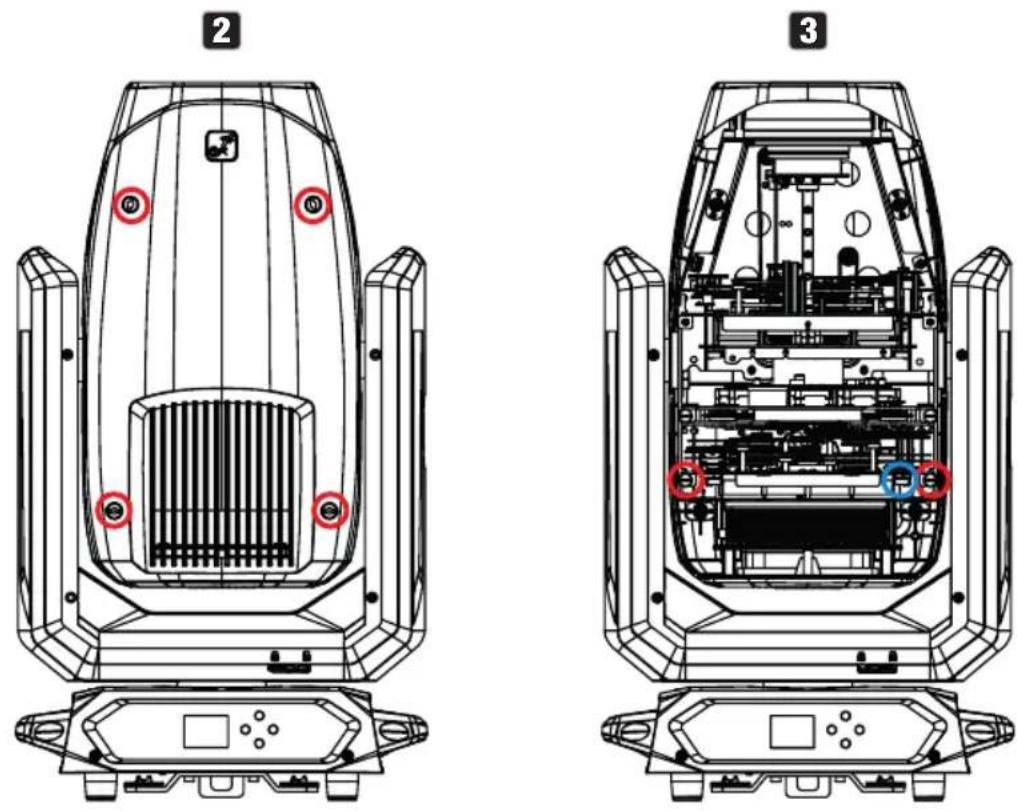

2. Déverrouillez les quatre verrous du couvercle de la lyre de l'appareil du côté opposé au PAN LOCK (voir les marques sur l'illustration, verrou à baïonnette avec tête à fente transversale, 1/4 de tour vers la gauche). Détachez le couvercle de la lyre du projecteur, détachez le câble de sécurité du couvercle et mettez-le de côté.
3. Débranchez avec précaution la fiche à quatre broches de l'alimentation en énergie et en signaux du module de gobos (repère bleu sur l'illustration). Desserrez ensuite les deux vis maintenant le module dans le guide, et retirez le module de la lyre du projecteur (module inférieur, voir les repères rouges sur les schémas ci-dessous).

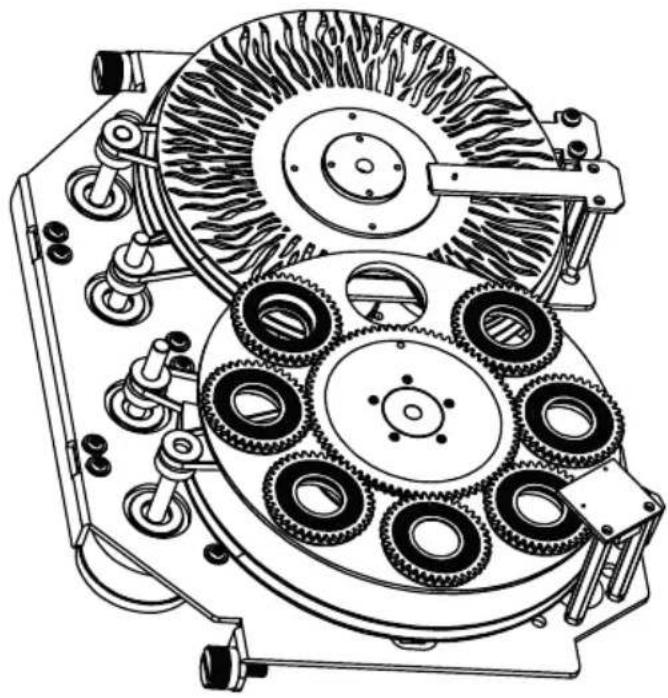

1. Placez le module sur une surface propre et plane, les roues de gobos orientées vers le haut. Pour éviter de contaminer les gobos et les autres composants, portez des gants propres et non pelucheux.

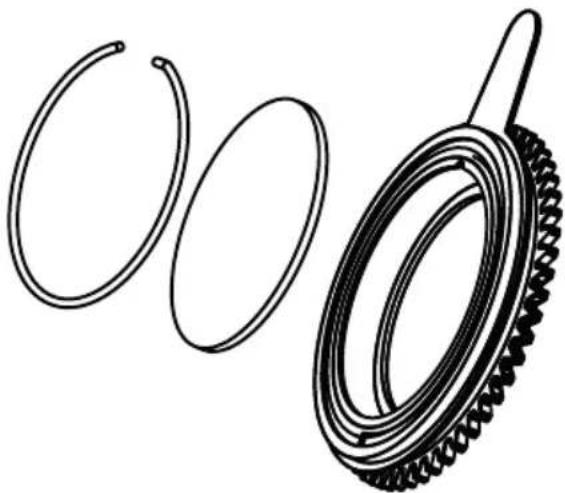

2. Soulevez légèrement le porte-gobos sur l'engrenage, puis retirez-le de la roue de gobos.
3. Le gobo peut maintenant être retiré du support et remplacé par un autre.

1. Replacez ensuite le porte-gobos dans la roue de gobos correspondante, en veillant à ce qu'il soit correctement positionné dans le logement correspondant. Pour les gobos rotatifs, vous pouvez vérifier que le gobo est correctement positionné en faisant tourner la roue de gobo. Le gobo doit tourner sans accrocher.
2. Réinstallez le module dans la lyre du projecteur, fixez-le à l'aide des deux vis précédemment desserrées et reconnectez la fiche de l'alimentation électrique et du signal au port correspondant.
3. Fixez à nouveau le câble de sécurité du couvercle à la position correspondante dans la lyre de l'appareil, placez le couvercle sur la tête de l'appareil et fixez-le à l'aide des quatre verrous (serrure à baïonnette, 1/4 de tour vers la droite).

DIMENSIONS (mm)

Référence produit CLAZORSP2
Catégorie de produit Lyre asservie à LED
Type Profile Spot
Source lumineuse LED 300 W
Flux lumineux 13 000 lm
Intensité lumineuse 24 000 lx à 10 m
Lentille/optique Verre
Fréquence de modulation de largeur d'impulsion (PWM) des LED	650 Hz ; 1 530 Hz ; 3 600 Hz ; 12 kHz ; 18.9 kHz / 25 kHz
Résolution du gradateur 16 bits
Courbes de gradateur	Linéaire, exponentielle, logarithmique, courbe en S
Simulation halogène Oui
Stroboscope (Strobe) Réglages du stroboscope Cameo
Couleurs / température de couleur des LED 6800 K
IRC > 69 / > 88 avec filtre CRI
Angle de faisceau/angle de champ 3,5° - 52°
Fonction Focus	Oui
Mélange de couleurs CMY
Roue chromatique	8 couleurs + ouvert
Contrôle de la couleur	CMY
CCT	Linear CTO 6 600 K - 2600 K, roue de couleurs 3200 K
Gobos	7 rotatifs + ouvert

Prisme 1 x 5 facettes / 1 x 8 facettes

Iris Oui
Frost Lourd et léger
Roue d'animation Oui
Lames de cadrage 4 couches, rotation de +/-60°
Plage de panoramique / d'inclinaison Panoramique 540° / 630°, Inclinaison 270°
Protocoles de contrôle	DMX512, RDM, compatible émetteur-clé USB iDMX
Connecteurs pour données XLR 5 pôles mâle / femelle
Modes DMX 32-CH de base, 37-CH standard, 43-CH étendu
Fonctions DMX	Pan/Tilt, Pan/Tilt fine, Dimmer, Dimmer fine, Stroboscope, Cyan, Cyan fine, Magenta, Magenta fine, Yellow, Yellow fine, CTO, CTO fine, Colour wheel, Gobo wheel 1, Gobo wheel Rotation 1, Gobo wheel Rotation 1 fine, Zoom, Zoom fine, Focus, Focus fine, Autofocus, Autofocus orientation, Iris, Prism selection, Prism 1, Prism 2, Frost Light, Frost Heavy, Blade 1 A&B, Blade 2 A&B, Blade 3 A&B, Blade 4 A&B, Framing Rotation, Framing Rotation fine, Device settings
Fonctions RDM Cameo Standard
Modes autonomes (Stand Alone) Scène utilisateur 1-8, mode maître/esclave
Paramètres système	Sans fil, Affichage, Gradateur, Mouvement, Roues, Ventilateur, Défaut de signal, Enregistrement par défaut
Interface utilisateur Mode, Enter, Up, Down
Affichage et indicateurs Écran OLED
Indice IP	IP20
Température ambiante	0 °C - 40 °C
Taux d'humidité	< 90 % (sans condensation)
Système de refroidissement	Ventilateurs thermocontrôlés
Tension d'alimentation	100 à 240 V / 50 - 60 Hz
Intensité maximale consommée	2,5 A / 230 V
Courant d'appel	59 A pendant 1 ms (240 V)
Consommation électrique maxi	550 W
Fusible	T 6,3 A 250 V (5 x 20 mm)
Classe de protection	1
Embase secteur	Entrée et sortie Seetronic
Intensité maximale de renvoi secteur	8 A
Renvoi secteur (Power Link)	4 appareils en 230 V ; 2 appareils en 110 V
Groupe de risque	RG1

Distance minimale par rapport à la surface éclairée	3 m
Distance minimale par rapport aux matériaux inflammables ordinaires	0,5 m
Boîtier PA 66 + 15% GF
Dimensions (L x H x P) 371 x 647 x 238 mm
Masse 24 kg
UID RDM 08A40058XXXX

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

Ce pictogramme, accompagné de la distance en mètres (m), indique la distance minimale entre le projecteur et la surface éclairée. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX INFLAMMABLES ORDINAIRES

Ce pictogramme, accompagné de la distance en mètres (m) indique la distance minimale de l'appareil par rapport aux matériaux inflammables ordinaires. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

MISE AU REBUT

EMBALLAGE :

1. Les emballages peuvent être recyclés selon les méthodes d'élimination habituelles.
2. Veillez à trier les matériaux d'emballage conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

APPAREIL :

1. Cet appareil relève de la directive européenne sur les déchets d'équipements électriques et électroniques, telle que modifiée. Directive DEEE relative aux déchets d'équipements électriques et électroniques. Les appareils en fin de vie ne font pas partie des ordures ménagères. L'appareil en fin de vie doit être éliminé par une entreprise d'élimination des déchets agréée ou un centre d'élimination dans une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.

1. Respectez toutes les lois relatives à l'élimination des déchets en vigueur dans votre pays.
2. En tant que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuse de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

Garantie et limitation de responsabilité du fabricant

Nos conditions de garantie et notre limitation de responsabilité actuelles peuvent être consultées en ligne à l'adresse suivante :

En cas de recours au service après-vente, veuillez contacter votre distributeur.

Conformité CE

Adam Hall GmbH confirme par la présente que ce produit est conforme aux directives suivantes (le cas échéant) :

Directive basse tension (2014/35/UE)

Directive sur les équipements radioélectriques

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis à la directive basse tension, à la directive CEM et à la directive RoHS peuvent être demandées à l'adresse suivante : [e-mail]

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL
