INSTRUKCJA OBSŁUGI AZOR SP2 Cameo

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNĘTRZNYCH

ZAWARTOŚĆ OPAKOWANIA 121

WPROWADZENIE 121

PRZYŁĄCZA, ELEMENTY OBSŁUGI/WSKAŹNIKI 122

OBSŁUGA (OPERATION) 124

KONFIGURACJA I INSTALACJA 134

PIELEGNACJA, KONSERWACJA I NAPRAWA 135

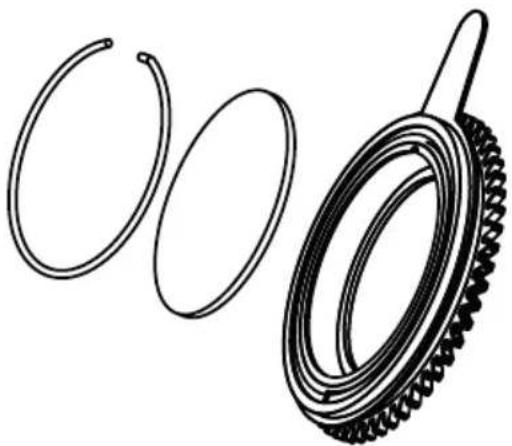

WYMIANA GOBOSÓW 136

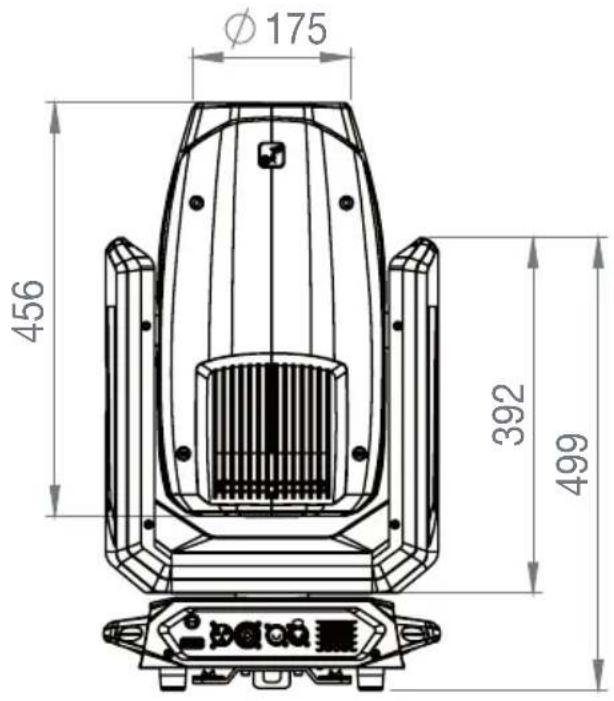

WYMIARY 138

DANE TECHNICZNE 138

MINIMALNA ODLEGŁOŚĆ OD OŚWIETLANEJ POWIERZCHNI 140

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW

UTYLIZACJA 141

DEKLARACJE PRODUCENTA 141

ITALIANO

Dokonali Państwo właściwego wyboru!

Przedmiotowe urządzenie zostało opracowane i wyprodukowane zgodnie z najwyższymi standardami jakości dla zapewnienia wielu lat bezawaryjnej pracy. Uważnie przeczytać niniejszą instrukcję obsługi, aby zapewnić sobie możliwość optymalnego wykorzystania swojego nowego produktu Cameo Light. Więcej informacji na temat Cameo Light jest dostępne na naszej stronie internetowej: CAMEOLIGHT.COM

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.
• Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia należy do niego dołączyć również niniejszą instrukcję obsługi, ponieważ stanowi ona integralną część produktu.

PRZEZNACZENIE

Ten produkt to urządzenie do technologii eventowej!

Ten produkt został opracowany do użytku profesjonalnego w dziedzinie techniki eventowej i nie nadaje się do użytku jako oświetlenie domowe!

Działanie tymczasowe! Sprzęt eventowy jest generalnie przeznaczony wyłącznie do użytku tymczasowego, a nie do ciągłej pracy i instalacji na stałe!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiada- jących specjalistyczną wiedzę z zakresu techniki eventowej!

Użytkowanie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Odpowiedzialność jest wyłączona, gdy szkody i obrażenia osób trzecich i uszkodzenia mienia są spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

• Dzieci (należy pouczyć dzieci, aby się nie bawiły urządzeniem).
• Osób o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osób nieposiadających doświadczenia ani wiedzy.

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, także w połączeniu z symbolem, wskazuje na sytuacje lub warunki bezpośrednio zagrażające życiu i zdrowiu.

2. OSTRZEŻENIE: Słowo OSTRZEŻENIE, także w połączeniu z symbolem, wskazuje na potencjalnie niebezpieczne sytuacje lub warunki dla życia i zdrowia.

3. PRZESTROGA: Słowo PRZESTROGA, także w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.

4. UWAGA: hasło ostrzegawcze UWAGA, także w połączeniu z symbolem, odnosi się do sytuacji lub warunków, które mogą spowodować szkody materialne i/lub szkody dla środowiska.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza obszary lub sytuacje niebezpieczne.

Ten symbol oznacza zagrożenia spowodowane gorącymi powierzchniami.

Ten symbol oznacza zagrożenia powodowane przez intensywne źródła światła.

Ten symbol oznacza zagrożenia związane z zawieszonymi ładunkami.

Ten symbol określa urządzenie, w którym nie ma części wymienianych przez użytkownika. Tylko autoryzowany personel może przeprowadzać prace konserwacyjne lub serwisowe.

Ten symbol oznacza dodatkowe informacje na temat działania produktu.

Ten symbol oznacza urządzenie, które może być używane wyłącznie w suchych pomieszczeniach.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie otwierać urządzenia i nie wprowadzać żadnych modyfikacji.
2. Jeśli urządzenie przestanie działać prawidłowo, jeśli do jego wnętrza dostaną się płyny lub przedmioty, lub jeśli zostanie ono uszkodzone w jakikołwiek inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Naprawy urządzenia mogą wykonywać wyłącznie upoważnione osoby o odpowiednich kwalifikacjach.
3. W przypadku urządzeń objętych klasą ochrony 1 przewód ochronny musi być prawidłowo podłączony. Nie wolno odłączać przewodu ochronnego. Urządzenia objęte klasą ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnić się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nie wolno wykonywać obejść bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Urządzenia nie można używać, jeśli wykazuje ono wyraźne oznaki uszkodzenia.
2. Urządzenie można instalować wyłącznie w stanie beznapięciowym.

1. nie wolno używać urządzenia, jeśli jego kabel zasilający jest uszkodzony.
2. Kable zasilające podłączone na stałe może wymieniać wyłącznie wykwalifikowany personel.

UWAGA:

1. Nie wolno używać urządzenia, które było narażone na duże wahania temperatury (na przykład po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Urządzenie należy włączyć dopiero po tym, jak osiągnie temperaturę otoczenia.
2. Sprawdzić, czy napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeżeli urządzenie posiada przełącznik wyboru napięcia, nie wolno podłączać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Należy stosować tylko odpowiednie kable zasilające.
3. Aby odłączyć urządzenie od zasilania na wszystkich biegunach, nie wystarczy nacisnąć włącznika/wyłącznika na urządzeniu.
4. Sprawdzić, czy używany bezpiecznik odpowiada typowi podanemu na urządzeniu.
5. Sprawdzić, czy podjęto odpowiednie środki zapobiegające przepięciom (np. uderzeniom pioruna).
6. Przestrzegać podanego maksymalnego prądu wyjściowego w urządzeniach z wyjściem Power Out. Sprawdzić, czy całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable zasilające należy wymieniać wyłącznie na oryginalne.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia/zadławienia! Plastikowe torby i małe części należy przechowywać poza zasięgiem osób o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych (w tym dzieci).
2. Niebezpieczeństwo spowodowane przez spadające urządzenie! Należy upewnić się, że urządzenie jest bezpiecznie zamontowane i nie może spaść. Należy używać wyłącznie odpowiednich stojaków lub uchwytów (szczególnie w przypadku instalacji stałych). Należy upewnić się, że akcesoria są prawidłowo zamontowane i zabezpieczone. Należy zapewnić przestrzeganie obowiązujących przepisów bezpieczeństwa.

OSTRZEŻENIE:

1. Z urządzenia należy korzystać wyłącznie w zalecany sposób.
2. Urządzenie należy użytkować wyłącznie z akcesoriami zalecanymi i wskazanymi przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w kraju użytkownika.
4. Po podłączeniu urządzenia należy sprawdzić wszystkie trasy kablowe, aby uniknąć uszkodzeń lub wypadków, np. na skutek potknięcia.

1. Należy zawsze przestrzegać podanej minimalnej odległości od normalnie łatwopalnych materiałów! Jeśli nie jest to wyraźnie określone, taka minimalna odległość wynosi 0,3 m.
2. Zawsze przestrzegać minimalnej odległości od oświetlanej powierzchni podanej na urządzeniu!

PRZESTROGA:

1. Ruchome elementy, takie jak wsporniki montażowe lub inne ruchome elementy mogą ulec zakleszczeniu.
2. W przypadku urządzeń z elementami napędzanymi silnikiem istnieje ryzyko obrażeń spowodowanych ruchem urządzenia. Nagły ruch urządzenia może spowodować porażenie prądem.
3. Podczas normalnej pracy zewnętrzna powierzchnia urządzenia może stać się bardzo gorąca. Dopilnować zabezpieczenia obudowy przed przypadkowym do- tknięciem. Przed przystąpieniem do demontażu, konserwacji, ładowania itp. należy zawsze odczekać, aż urządzenie wystarczająco ostygnie.

UWAGA:

1. Nie wolno instalować ani nie obsługiwać urządzenia w pobliżu grzejników, nawiewów ciepłego powietrza, kuchenek ani innych źródeł ciepła. Dopilnować zainstalowania urządzenia w taki sposób, żeby było wystarczająco chłodzone i nie mogło się przegrzać.
2. Nie wolno umieszczać źródeł zapłonu, takich jak zapalone świeczki, w pobliżu urządzenia.
3. Nie wolno zakrywać otworów wentylacyjnych ani blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Należy unikać wstrząsów lub uderzeń w urządzenie.
6. Należy zwrócić uwagę na stopień ochrony IP, a także warunki otoczenia, takie jak temperatura i wilgotność, zgodnie ze specyfikacją.
7. Urządzenia mogą być stale rozwijane. W przypadku rozbieżności pomiędzy informacjami zawartymi w instrukcji obsługi a informacjami na etykiecie urządzenia, dotyczącymi warunków pracy, wydajności lub innych właściwości urządzenia, decydują informacje podane na urządzeniu.
8. Urządzenie nie nadaje się do pracy w klimacie tropikalnym i na wysokości powyżej 2000 m nad poziomem morza.
9. O ile nie zaznaczono inaczej, urządzenie nie nadaje się do pracy w warunkach morskich.

PRZESTROGA!

WAŻNE INFORMACJE DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH!

1. To urządzenie należy do grupy ryzyka 1. Nie wolno wpatrywać się w źródło światła! Nie należy patrzeć bezpośrednio w lampę za pomocą jakichkolwiek przyrządów optycznych, takich jak lupy lub lornetki!
2. Efekty stroboskopowe mogą powodować napady padaczkowe u osób podatnych na takie napady!
3. Lampy zainstalowane na stałe są zintegrowane w swoich jednostkach oświetleniowych. Nie mogą one zostać wymieniane przez użytkownika. Lampy zawarte w tej jednostce oświetleniowej mogą być wymieniane wyłącznie przez producenta, jego partnera serwisowego lub podobnie wykwalifikowaną osobę.

TRANSMISJA SYGNAŁU RADIOWEGO

(na przykład, W-DMX® lub radiowe systemy audio):

Jakość i wydajność transmisji sygnału bezprzewodowego zasadniczo zależy od warunków otoczenia.

Na zasięg i stabilność sygnału mogą wpływać następujące czynniki:

Ekranowanie (np. mur, konstrukcje metalowe, woda)

duże natężenie ruchu radiowego (np. silne bezprzewodowe sieci LAN)

zakłócenia

promieniowanie elektromagnetyczne (np. ekrany wideo LED, ściemniacze)

Wszystkie specyfikacje zasięgu odnoszą się do zastosowań dla wolnego pola widzenia bez zakłóceń!

Działanie systemów transmisji radiowej podlega oficjalnym przepisom. W zależności od regionu mogą się różnić i przed użyciem muszą zostać sprawdzone przez operatora (np. częstotliwość radiowa i moc transmisji).

OSTRZEŻENIE: Urządzenia z bezprzewodową transmisją sygnału nie nadają się do użytku w obszarach wrażliwych, w których działanie fal radiowych może prowadzić do potencjalnie szkodliwych interakcji. Są to np.:

• Szpitale, ośrodki zdrowia lub inne placówki opieki zdrowotnej, które zapewniają leczenie pacjentów przez wykwalifikowany personel i przy użyciu specjalistycznego sprzętu.
• Obszary niebezpieczne klasy I, II i III
• Obszary o ograniczonym dostępie
• Obiekty wojskowe
• Samoloty lub pojazdy
• Obszary, w których zabronione jest używanie telefonów komórkowych

OSTRZEŻENIE: Zasadniczo bezprzewodowa transmisja DMX nie może być używana w zastosowaniach związanych z czynnikami bezpieczeństwa, które mogą skutkować obrażeniami ciała lub uszkodzeniem mienia w przypadku awarii.

Dotyczy to w szczególności ruchomych scen lub konstrukcji kratownicowych, silników/podnośników sterowanych przez DMX lub urządzeń podnoszących do obsługi podnośników platformowych sterowanych przez DMX, systemów hydraulicznych lub porównywalnych ruchomych komponentów.

Ponadto, z bezprzewodowej transmisji DMX nie można korzystać do sterowania urządzeniami generującymi płomienie lub pirotechnicznymi, efektami eksplozji lub efektami gazowymi lub płynnymi. Należą do nich armatki CO2, miotacze konfetti, efekty wodne itp.

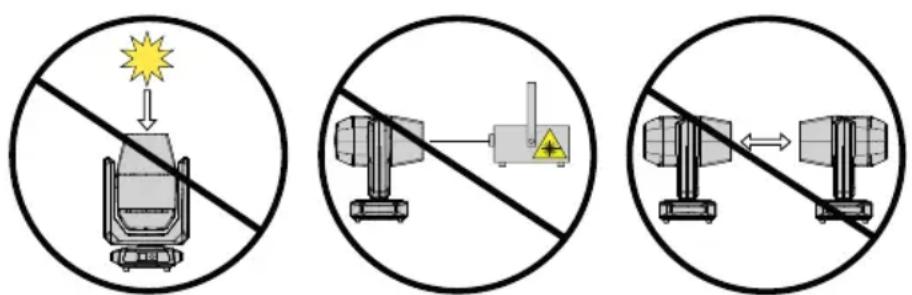

UWAGA! POTENCJALNE USZKODZENIE PRZEZ ZEWNĘTRZNE ŻRÓDŁA ŚWIATŁA!

Promieniowanie słoneczne, promieniowanie laserowe i wiązki światła z innych reflektorów mogą uszkodzić obudowę i elementy wewnętrzne, takie jak filtry, projektory GOBO i koła kolorów, silniki, kable, paski itp. oraz źródła światła!

Nie wystawiać urządzenia, a zwłaszcza otworu obiektywu, na bezpośrednie działanie promieni słonecznych, promieniowania laserowego i wiązek światła z innych reflektorów podczas rozpakowywania, instalacji, długotrwałego nieużywania i eksploatacji! Gdy urządzenie nie jest używane, należy zawsze kierować otwór obiektywu w stronę podłoża! Uszkodzenia spowodowane zewnętrznymi źródłami światła nie są objęte gwarancją producenta!

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNETRZNYCH

1. Praca krótkotrwała! Zasadniczo sprzęt eventowy jest przeznaczony wyłącznie do pracy krótkotrwałej.
2. Praca ciągła lub montaż na stałe może pogorszyć funkcjonalność urządzenia i spowodować jego przedwczesne starzenie się.

ZAWARTOŚĆ OPAKOWANIA

Należy wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Należy sprawdzić kompletność i integralności dostawy oraz powiadomić sprzedawcę natychmiast po zakupie, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania produktu zawiera:

1 × AZOP2 Kompaktowa ruchoma głowica Spot Profile
▶ 1 × Kabel sieciowy
▶ 2 × Wspornik montażowy Omega
▶ Informacje dotyczące bezpieczeństwa i zgodności (instrukcja obsługi do pobrania po zeskano-waniu kodu QR)

WPROWADZENIE

KOMPAKTOWA RUCHOMA GŁOWICA SPOT PROFILE CLAZORSP2

FUNKCJE STEROWANIA:

W-DMX® za pośrednictwem opcjonalnego odbiornika Cameo iDMX RDM

Praca w trybie Master / Slave

Funkcje w trybie Standalone:

CECHY:

300 W dioda LED cold white. Mieszanka kolorów CMY. Koło kolorów z ośmioma barwami plus otwarte. Koło gobo z ośmioma obrotowymi gobosami plus otwarte. Funkcja zoom, fokus, irys, pryzmat i frost. Koło animacji. Suwak przysłony. DMX512. Złącze dla opcjonalnego odbiornika iDMX do bezprzewodowego sterowania przez W-DMX®. 5-pinowe złącza DMX. W zestawie 2 uchwyty montażowe Omega.

Reflektor obsługuje standard zdalnego zarządzania urządzeniami (RDM). Zdalne zarządzanie urządzeniami pozwala użytkownikowi monitorować stan i konfigurację urządzeń RDM za pomocą kontrolera obsługującego RDM, takiego jak opcjonalnie dostępny Cameo UNICON (numer artykułu CLIREMOTE).

Cameo UNICON umożliwia również dostęp do pełnego menu reflektorów.

PRZYŁĄCZA, ELEMENTY OBSŁUGI/WSKAŹNIKI

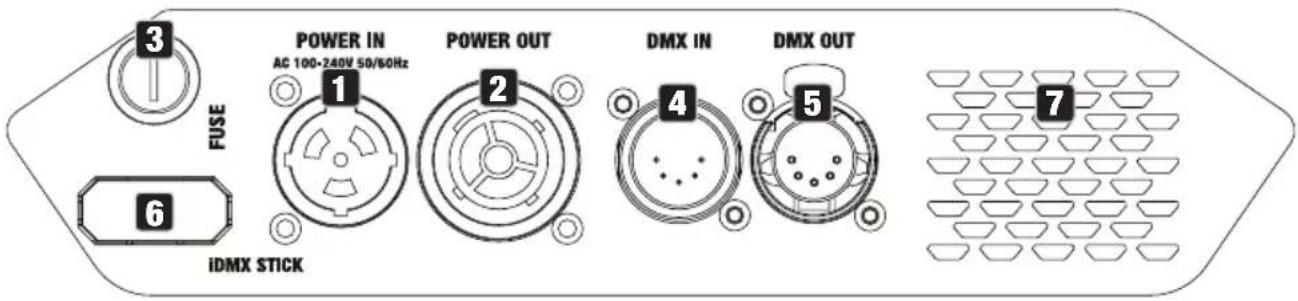

3 FUSE POWER IN AC 100-240V 50/60Hz 1 2 POWER OUT IDMX STICK DMX IN 4 DMX OUT 5 7

1 POWER IN

Gniazdo wejściowe zasilania Twist. Napięcie robocze 100 – 240 V AC / 50 – 60 Hz. Proszę użyć dołączonego kabla zasilającego.

2 POWER OUT

Gniazdo wyjściowe zasilania Twist. Umożliwia zasilanie innych reflektorów CAMEO. Należy upewnić się, że całkowity pobór mocy wszystkich podłączonych urządzeń nie przekracza wartości podanej na urządzeniu w amperach (A).

3 FUSE

Uchwyt na bezpieczniki 5 × 20 mm. WAŻNA UWAGA: Bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o tej samej wartości. W przypadku ponownego zadziałania bezpiecznika należy skontaktować się z autoryzowanym centrum serwisowym.

4 DMX IN

Męskie 5-pinowe gniazdo XLR do podłączenia kontrolera DMX (np. konsoli DMX).

5 DMX OUT

Żeńskie 5-pinowe gniazdo XLR do przesyłania sygnału sterującego DMX.

6 iDMX STICK

Złącze dla opcjonalnego iDMX stick do bezprzewodowej obsługi DMX ( należy włożyć iDMX stick z anteną skierowaną do góry). Proszę zwrócić uwagę na ustawienia sieci bezprzewodowej w menu Ustawienia.

7 OTWORY WENTYLACYJNE

Aby zapobiec uszkodzeniu urządzenia, proszę nie zakrywać otworów wentylacyjnych z tyłu i zapewnić swobodną cyrkulację powietrza.

cameo® AZOR®SP2

8

9

8 WYŚWIETLACZ OLED

Wyświetlacz OLED pokazuje aktualnie aktywny tryb pracy (ekran główny), pozycje menu oraz wartość liczbową lub status operacyjny niektórych pozycji menu. Jeśli w ciągu około minuty nie zostanie wprowadzone żadne polecenie, wyświetlacz automatycznie powróci do ekranu głównego. Uwaga na ekranie głównym w trybach pracy ze sterowaniem zewnętrznym: w przypadku przerwania sygnału sterującego znaki na wyświetlaczu zaczynają migać; po ponownym pojawieniu się sygnału sterującego miganie ustaje.

MENU – Proszę nacisnąć MENU, aby uzyskać dostęp do menu głównego. Proszę nacisnąć ponownie lub kilkakrotnie, aby powrócić do ekranu głównego. Naciśnięcie MENU bez potwierdzenia zmiany wartości lub stanu poprzez naciśnięcie ENTER przywraca poprzednio potwierdzoną wartość lub status.

ENTER – proszę nacisnąć ENTER, aby uzyskać dostęp do poziomów menu, w których można dokonywać zmian wartości i uzyskiwać dostęp do podmenu za pomocą przycisku ENTER. ENTER służy również do potwierdzania zmian wartości lub statusu.

▲ i ▼ – Wybór pozycji menu w menu głównym (adres DMX, tryb DMX itp.) oraz w podmenu. Umożliwia zmianę wartości opcji menu, takiej jak adres DMX (długie naciśnięcie = szybka zmiana wartości).

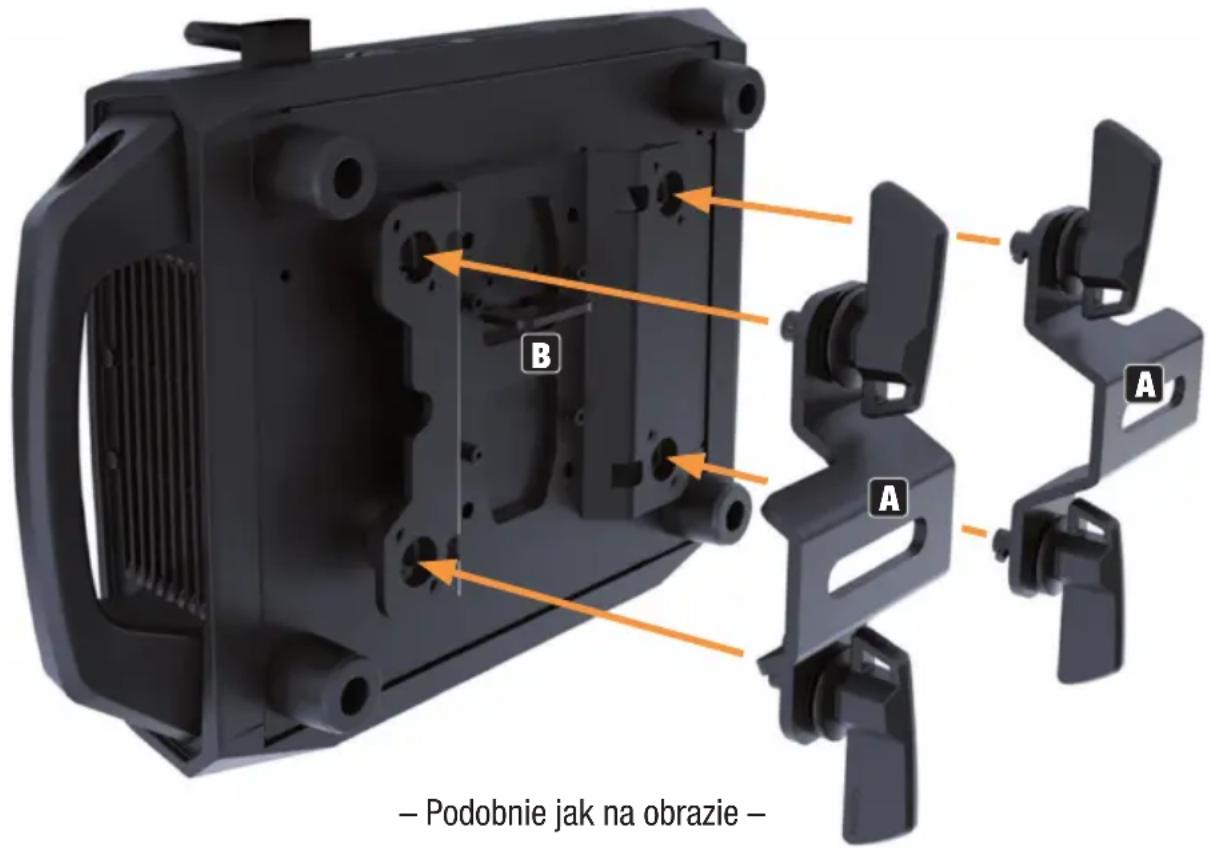

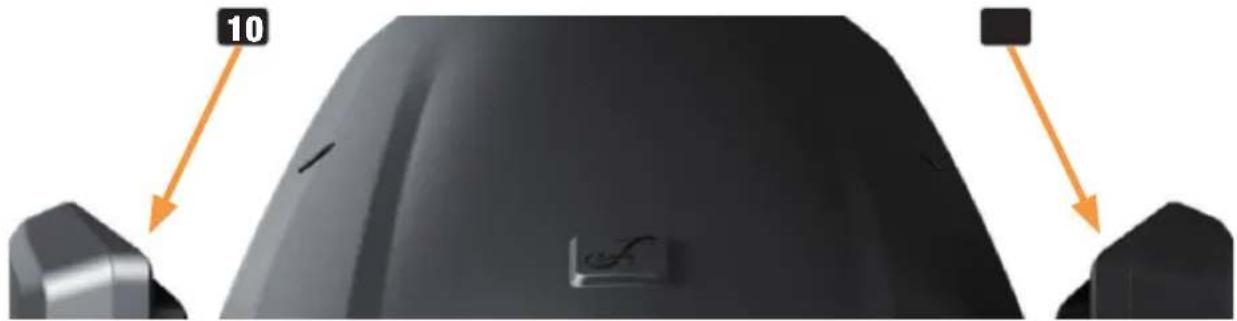

Oprócz dwóch uchwytów transportowych na podstawie urządzenia, w górnej części wewnętrznych boków dwóch ramion urządzenia znajdują się uchwyty do przenoszenia.

– Ilustracje podobne –

OBSŁUGA (OPERATION)

UWAGI

Po włączeniu reflektora przez chwilę wyświetlany jest komunikat "Update Wait", a następnie "Welcome to Cameo", nazwa modelu i wersja oprogramowania. Następnie silniki są resetowane (proszę czekać na reset silnika). Po zakończeniu tego procesu reflektor jest gotowy do pracy i uruchamia się aktywowany wcześniej tryb pracy.

EKRAN GŁÓWNY W TRYBIE PRACY DMX

W trybie DMX na ekranie głównym wyświetlany jest aktualnie ustawiony adres początkowy DMX (patrz ilustracja). Migające znaki oznaczają brak sygnału DMX.

DMX Address 001

11 PAN LOCK

Mechaniczne urządzenie blokujące używane do zapobiegania obracaniu się głowicy w płaszczyźnie poziomej podczas transportu. Należy odłączyć urządzenie od zasilania, przesunąć głowicę równolegle do podstawy (8 możliwych pozycji) i przesunąć dźwignię blokującą w kierunku osi obrotu panewki (LOCK), aby zablokować ją w pozycji. Należy odblokować blokadę przed uruchomieniem urządzenia (UNLOCK).

12 TILT LOCK

Mechaniczne urządzenie blokujące używane do zapobiegania obracaniu się głowicy w płaszczyźnie pionowej podczas transportu (7 możliwych pozycji). Należy odłączyć urządzenie od sieci zasilającej i przesunąć dźwignię blokującą w kierunku osi obrotu przechyłu, przesuwając głowicę urządzenia pionowo aż do znalezienia jednej z siedmiu pozycji blokowania i zatrzaśnięcia się dźwigni blokującej (LOCK). Proszę odblokować blokadę przed uruchomieniem urządzenia (UNLOCK).

USTAWIANIE ADRESU STARTOWEGO DMX (DMX Address)

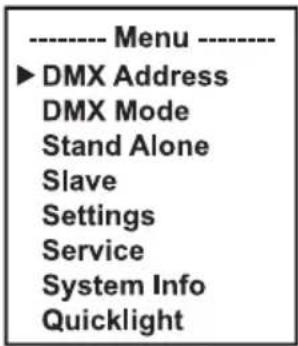

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Teraz proszę użyć ▲ lub ▼, aby wybrać pozycję menu DMX Address i potwierdzić przyciskiem ENTER. Za pomocą przycisków ▲ lub ▼ należy skonfigurować żądany adres początkowy DMX i nacisnąć ENTER, aby potwierdzić (najwyższa możliwa wartość zależy od wybranego trybu DMX).

---- Menu ---- ►DMX Address DMX Mode Stand Alone Slave Settings Service System Info Quicklight

--- DMX Address --- ► DN DN St Slave 001

USTAWIANIE TRYBU PRACY DMX (DMX Mode)

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Teraz proszę użyć ▲ lub ▼ aby wybrać pozycję menu DMX Mode i potwierdzić przyciskiem ENTER. Proszę wybrać żądany tryb pracy DMX za pomocą ▲ lub ▼ i potwierdzić przyciskiem ENTER. Tabele przedstawiające przypisanie kanałów do różnych trybów DMX można znaleźć w sekcji DMX CONTROL niniejszej instrukcji obsługi.

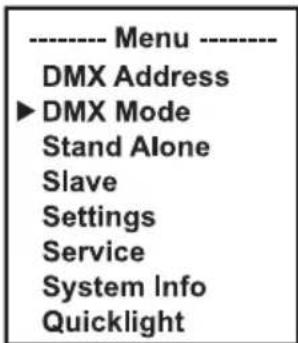

---- Menu ---- DMX Address ►DMX Mode Stand Alone Slave Settings Service System Info Quicklight

---- DMX Mode ---- ► 32CH Basic 37CH Standard 43CH Extended

MENU STAND-ALONE

W trybach pracy autonomicznej (Play Scene i Play Loop) sygnał sterujący odpowiedniego trybu może być wyprowadzany do urządzeń podrzędnych za pośrednictwem złącza XLR. Jeśli nie Ichcą Państwo wysyłać sygnału sterującego, należy dezaktywować wyjście.

Opóźnienie można ustawić dla jednostek podrzędnych dla opóźnionego w czasie wyjścia sygnału sterującego trybów pracy autonomicznej.

Proszę aktywować jedną z ośmiu dostępnych scen (Scene 1 – 8) lub jedną z ośmiu dostępnych pętli (Loop 1 – 8). Ustawienia są wprowadzane indywidualnie dla każdej sceny i każdej pętli i są zachowywane nawet po ponownym uruchomieniu urządzenia.

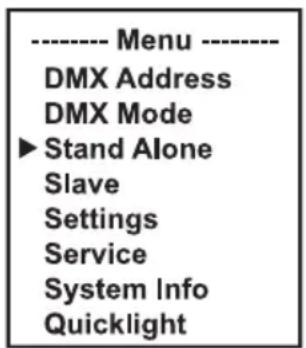

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Za pomocą przycisków ▲ lub ▼ proszę wybrać pozycję menu Stand Alone i potwierdzić przyciskiem ENTER. Teraz proszę wybrać żądaną pozycję podmenu, potwierdzić, a następnie wprowadzić wymagane ustawienia (patrz tabela).

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings Service System Info Quicklight

---- Stand Alone ---- ►Master/Alone Play Scene/Loop Edit Scene Edit Loop

Master/ Alone	Master	Delay	Przekazuje sygnał sterujący przez DMX OUT i ustawia opóź-nienie dla urządzeń podrzędnych: Off, 0,1 s – 2,0 s
	Alone		Brak przekazywania sygnału sterującego
Play Scene/ Loop	Scene	Scene 1 - 8	Proszę wybrać i aktywować żądaną scenę
	Loop	Loop 1-Wybór i aktywacja żądanej pętli
Edit Scene	Scene 1 - 8	Pan	Proszę ustawić każdą scenę indywidualnie. Sceny są aktywowane poprzez ich wybranie. Należy zapoznać się z trybem DMX 43 CH Extended, aby poznać wszystkie funkcje i odpowiadające im wartości.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step 1	Scena 1 – Scena 8 / zaciemnienie	Wybór sceny / zaciemnienie
			t-step 0 s – 20 min Ustawienie czasu kroku
			t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 2	t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 3	Scena 1 – Scena 8 / zaciem-nienie / pominięcie kroku	Wybór sceny 1 – 8 / zaciem-nienie / pominięcie kroku
			t-step 0 s – 20 min Ustawienie czasu kroku
			t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 4	t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 5	t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 6	t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 7	t-Fade 0 s – 20 min Ustawienie czasu zanikania
		Step 8	t-Fade 0 s – 20 min Ustawienie czasu zanikania

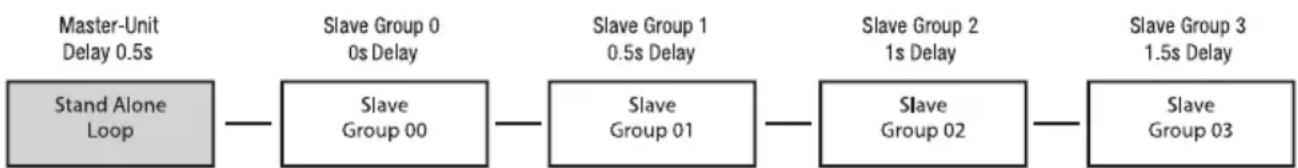

TRYB SLAVE

Tryb standard slave: Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Za pomocą przycisków ▲ lub ▼ należy wybrać pozycję menu Slave, po-twierdzić przyciskiem ENTER, a następnie wybrać grupę slave 0 i ponownie potwierdzić. Należy

połączyć urządzenia podrzędne i nadrzędne (ten sam model, ta sama wersja oprogramowania) za pomocą kabla DMX i aktywować wyjście sygnału sterującego (Stand Alone -> Master/Alone -> Master) oraz jeden z trybów pracy autonomicznej (Play Scene/Loop) w urządzeniu nadrzędnym. Jednostka podrzędna będzie teraz podążać za jednostką nadrzędną.

Zaawansowany tryb slave: Jeśli chcą Państwo sterować jednostkami podrzędnymi w trybie master/slave przy użyciu jednego z trybów samodzielnego odtwarzania Play Scene lub Play Loop, sygnał sterujący może być odtwarzany z opóźnieniem czasowym do 24 kroków. Opóźnienie ustawia się w menu Stand Alone Master/Alone na urządzeniu głównym; współczynnik opóźnienia ustawia się w menu slave odpowiedniego urządzenia (grupy). Jest to prosty sposób na stworzenie ruchomego efektu świetlnego z dużą liczbą identycznych reflektorów, które działają z tą samą wersją oprogramowania, co w przeciwnym razie wymagałoby odpowiedniego kontrolera DMX i rozbudowanego programowania. Należy połączyć urządzenia podrzędne i nadrzędne (ten sam model, ta sama wersja oprogramowania) za pomocą kabla DMX i aktywować wyjście sygnału sterującego (Stand Alone -> Master/Alone -> Master) oraz jeden z trybów pracy autonomicznej (Play Scene/Loop) w urządzeniu nadrzędnym.

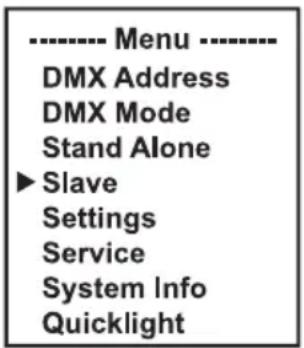

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings Service System Info Quicklight

Slave

Group 0 – 24

Ustawianie grupy slavedla opóźnienia sygnału

Należy przypisać reflektory do jednej z maksymalnie 24 grup (plus Grupa 0) zgodnie z własnymi preferencjami, przy czym do jednej grupy można przypisać kilka świąteł. Numer grupy jest również współczynnikiem, przez który mnożony jest czas opóźnienia ustawiony w urządzeniu głównym.

Przykładowa konfiguracja:

USTAWIENIA SYSTEMOWE (Settings)

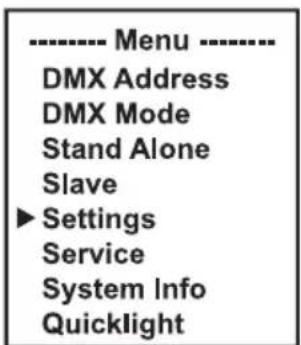

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Proszę użyć przycisków ▲ lub ▼, aby wybrać pozycję menu Settings i potwierdzić przyciskiem ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ► Settings Service System Info Quicklight

Settings ► Wireless Display | Store Default

Spowoduje to przejście do podmenu (patrz tabela). Należy wybrać pozycje podmenu za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER, zmienić wartość lub status za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER.

Settings (Pogrubiony druk = ustawienie fabryczne)
Wireless	Ustawienia bezprzewodowe (iDMX stick opcjonalny)	iDMX State	Off	Sterowanie bezprzewodowe wyłączone
			On	Sterowanie bezprzewodowe aktywowane
		Signal Routing	Send to XLR	Sygnał -> DMX OUT
			Backup by XLR	Kopia zapasowa przez DMX IN w przypadku przerwania sygnału W-DMX
			Receive only	Wyłącznie bezprzewodowy odbiór DMX
Display	Ustawienia wyświetlacza	Reverse	On	Obrót wyświetlacza o 180° (np. w przypadku montażu podwiesza-nego)
			Off Brak rotacji wyświetlacza
		Off Timer	Always On	Stale włączony
			Off after 20 seconds	Dezaktywacja po około 20 sekundach braku aktywności
		Autolock	On after 60 seconds	Blokada elementów sterujących po ok. 60 sekundach bez wpro-wadzania danych (LOCKED). Aby odblokować, proszę nacisnąć i przytrzymać MENU przez ok. 3 sekundy.
			Off	Funkcja automatycznej blokady wyłączona
Dimmer	Ustawienia ściemniaczaDimmer Curve = Krzywa ściem-nianiaPWM Frequency = Częstotliwość PWM LEDDimmer Respon-se = Zachowanie ściemniania	Curve (krzywa ściemniacza)	Linear	Intensywność światła wzrasta liniowo wraz z wartością DMX
			Exponen-tial	Intensywność światła może być precyzyjnie regulowana przy niższych wartościach DMX i sze-roko regulowana przy wyższych wartościach DMX
			Loga-rithmic	Intensywność światła można regulować w szerokim zakresie przy niższych wartościach DMX i precyzyjnie przy wyższych warto-ściach DMX
			S-curve	Intensywność światła można re-gulować precyzyjnie przy niższych i wyższych wartościach DMX oraz regulować w szerokim zakresie przy średnich wartościach DMX
		PWM Frequency	650 Hz, 1530 Hz, 3600 Hz, 12 kHz, 18,9 kHz, 25 kHz	Wybór częstotliwość LED PWM
		Response (reakc-ja ściemniacza)	LED	Reflektor natychmiast reaguje na zmiany wartości DMX
			Halogen	Reflektor zachowuje się podobnie do reflektora halogenowego ze stopniowymi zmianami jasności
Move-ment	Ustawienia ruchów głowy	Pan Reverse	Off	Kierunek obrotu nie jest odwró-cony
			On Odwraca kierunek panewki
		Tilt Reverse	Off	Kierunek pochylenia nie jest odwrócony
			On Odwrócony kierunek pochylenia
		Pan Angle	540° Kąt obrotu 540°
			630° Kąt obrotu 630°
		Position Feedback	On	Automatyczna korekta położenia włączona
			Off	Automatyczna korekta położenia wyłączona
		Move in Black	On Zaciem nienie podczas ruchu głowy
			Off	Brak zaciemnienia podczas ruchu głowy
Move-ment	Ustawienia ruchów głowy	Silent Movement	On	Spowolnione ruchy silnika dla zapewnienia cichszej pracy
			Off Funkcja nieaktywna
Wheels	Regulacja kół gobo, koła kolorów i suwaka przysłony	Gobo Wheel	Position	Clockwise	Koło gobo zawsze obraca się zgodnie z ruchem wskazó-wek zegara
				Shortest way	Koło gobo obraca się na najkrótszą odległość
			Move-ment	Snap	Koło gobo przeskakuje bezpośrednio z powrotem do żądanego gobosu po osiągnięciu odpowiedniej wartości
				Scroll	Ciągły obrót tarcz gobo
			Colour correction	On	Kompensacja przesunięcia kolorów jest aktywowana podczas używa-nia gobosu
				Off	Funkcja nieak-tywna
		Colour Wheel	Position	Clockwise	Koło gobo zawsze obraca się zgodnie z ruchem wskazó-wek zegara
				Shortest way	Koło gobo obraca się na najkrótszą odległość
Wheels	Regulacja kół gobo, koła kolorów i suwaka przysłony	Colour Wheel	Move-ment	Snap	Koło kolorów przeskakuje bezpośrednio z powrotem do żądanego filtra kolorów po osiągnięciu odpowiedniej wartości
				Scroll	Ciągły obrót koła kolorów
		Move in Black	Off	Brak zaciemnienia w przypadku zmian wartości w kołach barw i gobo
			On	Zaciemnienie w przypadku zmian wartości w kołach barw i gobo
		Framing Control	Left & Right	Funkcja standardowa: Kanał xA ostrza steruje lewą stronę ostrza x, a kanał xB steruje prawą stronę
			Position & Angle	Alternatywne sterowanie suwa-kami przysłony: Kanał xA ostrza kontroluje wstawienie ostrza x, a kanał xB kontroluje kąt ostrza
Fan	Ustawienie wentylatora	Auto	Automatyczne sterowanie wentylatorem
		Off	Dezaktywowany wentylator ze znacznie zmniejszoną jasnością
		Constant Low	Stała niska prędkość wentylatora ze zmniejs-zzoną jasnością, jeśli to konieczne
		Constant Mid	Stała średnia prędkość wentylatora ze zmniejs-zzoną jasnością, jeśli to konieczne
		Constant High	Stała wysoka prędkość wentylatora
Signal Fail	Status opera-cyjny z błędem sygnału DMX	Hold	Zachowywane jest ostatnie polecenie
		Last Stand Alone	Aktywowany jest ostatnio wybrany tryb pracy autonomicznej
		Fade to Black (10s)	10-sekundowe zanikanie do zaciemnienia
		Blackout	Aktywuje zaciemnienie
		Full	Pełna jasność
Store Default	Zapisywanie ustawień w trzech własnych ustawieniach wstępnych	User A	Zapisuje wszystkie bieżące ustawienia jako ustawienia użytkownika A
		User B	Zapisywanie wszystkich bieżących ustawień jako ustawienia użytkownika B
		User C	Zapisywanie wszystkich bieżących ustawień jako ustawienia użytkownika C

MENU SERWISOWE (Service)

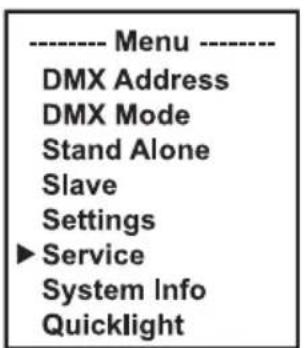

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Za pomocą przycisków ▲ lub ▼ proszę wybrać opcję Service i potwierdzić przyciskiem ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ►Service System Info Quicklight

---- Service ---- ► Load Default Reset | Password

Informacje o pozycjach podmenu w menu serwisowym i odpowiadających im opcjach można znaleźć w poniższej tabeli (proszę wybrać za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER, zmienić wartość lub status za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER).

Service
Load Default	Factory		Reset do ustawień fabrycznych
	User A		Reset do wartości Użytkownika A(Zapisywanie wartości użytkownika: Settings -> Store Default)
	User B		Reset do wartości Użytkownika B(Zapisywanie wartości użytkownika: Settings -> Store Default)
	User C		Reset do wartości Użytkownika C(Zapisywanie wartości użytkownika: Settings -> Store Default)
Reset	Pan/Tilt		Resetowanie silników obrotu / pochylenia
	Head		Resetowanie silników w głowicy urządzenia
	All		Resetowanie wszystkich silników
Test	Test Sequence		Wstępnie zaprogramowana sekwencja do testowania wszystkich komponentów
Test	Stress Test		Wstępnie zaprogramowana sekwencja do testowania wszystkich komponentów pod maksymalnym obciążeniem
	Motor Test		Aktywacja wszystkich silników indywidualnie z wartościami od 000 do 255
Reset Service Timer	No		Nie resetuj czasu pracy serwisowej
	Yes	Reset Now	Resetowanie serwisowego czasu pracy
Password	Wyłącznie do celów serwisowych

INFORMACJE O SYSTEMIE (System info)

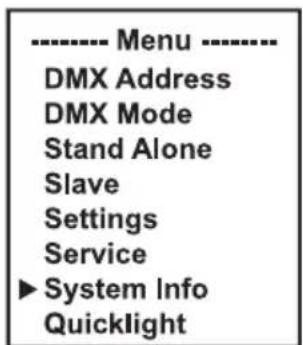

Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby wejść do menu głównego. Za pomocą przycisków ▲ lub ▼ proszę wybrać pozycję menu System Info i potwierdzić przyciskiem ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service ►System Info Quicklight

---- System Info ---- ► Firmware Temperature | Error Info

Spowoduje to przejście do podmenu (patrz tabela pozycji podmenu). Należy wybrać pozycje podmenu za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER, zmienić wartość lub status za pomocą ▲ lub ▼, potwierdzić za pomocą ENTER.

Informacje systemowe (System info)
Firmware	DISP	Vx.x.x	Wyświetlanie wersji oprogramowania sprzętowego odpowiedniego komponentu
	SCAN	Vx.x.x
	CMY	Vx.x.x
	...	Vx.x.x
Temperature	LED	xxx °C/°F	Wyświetlanie temperatury odpowiedniego komponentu
	Base	xxx °C/°F
	...
	Temperature Unit	°C	Ustawienie jednostki temperatury
		°F
Fan Speed	xxxx RPM	Wyświetlenie prędkości odpowiednich wentylatorów
Runtime	Total	xxxx h : xx m	Całkowity czas pracy
	Operation	xxxx h : xx m	Czas użytkowania
	LED	xxxx h : xx m	Czas pracy źródła światła
	Service	xxxx h : xx m	Czas pracy od ostatniego zresetowania serwisowego czasu pracy
RDM-UID	Unikalny identyfikator RDM
Error-Info	Wyświetlanie błędów w przypadku awarii

QUICKLIGHT

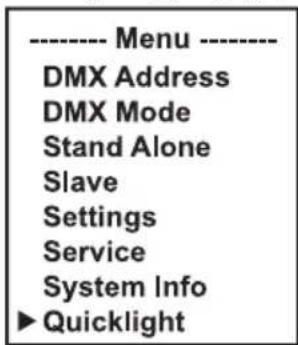

Ustawienie sceny szybko i łatwo przy użyciu podstawowych funkcji urządzenia bez zewnętrzne- go kontrolera. Zaczynając od ekranu głównego, proszę nacisnąć MENU, aby uzyskać dostęp do menu głównego. Proszę zastosować ▲ lub ▼, aby wybrać Quicklight i potwierdzić przyciskiem ENTER. Teraz proszę wybrać żądaną pozycję podmenu, potwierdzić, ustawić żądaną wartość i

ponownie potwierdzić.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service System Info ► Quicklight

---- Quicklight ---- ►Pan Tilt Dimmer Zoom Focus

Jeśli tryb pracy Quicklight jest włączony, ekran nie przechodzi automatycznie do ekranu głównego; po wyjściu z menu Quicklight tryb pracy Quicklight zostaje automatycznie zakończony. Ustawienia w menu Quicklight są zachowywane do następnego ponownego uruchomienia reflektora; w rezultacie Quicklight może być wielokrotnie dostępny z tymi samymi ustawieniami, dopóki urządzenie pozostaje włączone. Po ponownym uruchomieniu wartości są przywracane do ustawień fabrycznych.

NIEBEZPIECZEŃSTWO: Montaż podwieszany wymaga dużego doświadczenia, w tym obliczania wartości granicznych obciążenia sprzętu montażowego i regularnej kontroli bezpieczeństwa wszystkich materiałów instalacyjnych i reflektorów. Jeśli nie posiadają Państwo takich kwalifikacji, proszę nie podejmować prób samodzielnej instalacji. Należy zwrócić się do wykwalifikowanego specjalisty. Istnieje ryzyko, że nieprawidłowo zainstalowane i zabezpieczone urządzenia mogą się poluzować i spaść. Może to spowodować poważne obrażenia lub śmierć.

Dzięki wbudowanym gumowym nóżkom reflektor można umieścić w odpowiednim miejscu na równej powierzchni. Można go zamontować na kratownicy za pomocą dwóch wsporników Omega, które są przymocowane do podstawy urządzenia (A). Dwa wsporniki omega znajdują się w zawartości opakowania. Odpowiednie zaciski kratownicowe są dostępne jako opcja. Upewnij się, że połączenia są solidne i przymocuj reflektor do zaczepu zabezpieczającego (B) za pomocą odpowiedniej linki zabezpieczającej.

B A A — Podobnie jak na obrazie —

PIELEGNACJA, KONSERWACJA I NAPRAWA

Aby zapewnić długotrwałe i prawidłowe działanie urządzenia, należy je regularnie czyścić i w razie potrzeby serwisować. Częstotliwość pielęgnacji i konserwacji zależy od intensywności użytkowania i środowiska, w którym urządzenie jest używane.

Zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy przeprowadzanie wszystkich wymienionych poniżej czynności konserwacyjnych raz na 500 godzin pracy lub, w przypadku mniejszej intensywności użytkowania, najpóźniej po upływie roku. Roszczenia gwarancyjne mogą być ograniczone, jeśli wady wynikają z nieodpowiedniego serwisu i konserwacji.

PIELEGNACJA (może być wykonana przez użytkownika)

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności pielęgnacyjnych lub konserwacyjnych należy odłączyć zasilanie i, jeśli to możliwe, wszystkie przyłącza urządzenia.

UWAGA! Niewłaściwa pielęgnacja może doprowadzić do uszkodzenia urządzenia lub nawet jego zniszczenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Proszę upewnić się, że do urządzenia nie przedostanie się wilgoć.
2. Wloty i wyloty powietrza należy regularnie czyścić z kurzu i brudu. Jeśli używane jest sprężone powietrze, należy upewnić się, że urządzenie nie zostanie uszkodzone (na przykład wentylatory muszą wówczas zostać zablokowane).
3. Kable i złącza muszą być regularnie czyszczone, a kurz i brud usuwane.
4. Zasadniczo nie wolno stosować żadnych środków czyszczących ani ściernych, w przeciwnym razie wykończenie powierzchni może zostać uszkodzone.
5. Urządzenia należy przechowywać w suchym miejscu i chronić przed kurzem i brudem.

KONSERWACJA I NAPRAWA (tylko wykwalifikowany personel)

lightning bolt i i

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci, w urządzeniu może nadal występować napięcie szczątkowe, np. z powodu naładowanych kondensatorów.

UWAGA! Prace konserwacyjne lub serwisowe może wykonywać wyłącznie autoryzowany personel.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny autoryzowany przez producenta. W razie wątpliwości należy skonsultować się z producentem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą mieć wpływ na roszczenia gwarancyjne.

WYMIANA GOBOSÓW

UWAGA!

Gobosy mogą być wymieniane wyłącznie przez wykwalifikowany personel. Jeśli użytkownik nie posiada takich kwalifikacji, nie może próbować samodzielnie wymieniać gobosy. Zamiast tego należy zwrócić się do wykwalifikowanych firm.

Podczas wykonywania jakichkolwiek prac należy upewnić się, że do obudowy nie dostały się żadne ciała obce!

Podczas wymiany gobosów należy upewnić się, że gobosy są prawidłowo włożone do odpowiedniego uchwytu gobo. W przeciwnym razie może dojść do uszkodzenia gobosów i uchwytów gobo przez wysoką temperaturę!

1. Należy odłączyć wszystkie bieguny urządzenia od zasilania (wyciągnąć wtyczkę sieciową). Następnie należy zablokować głowicę reflektora (blokada obrotu i pochylenia).

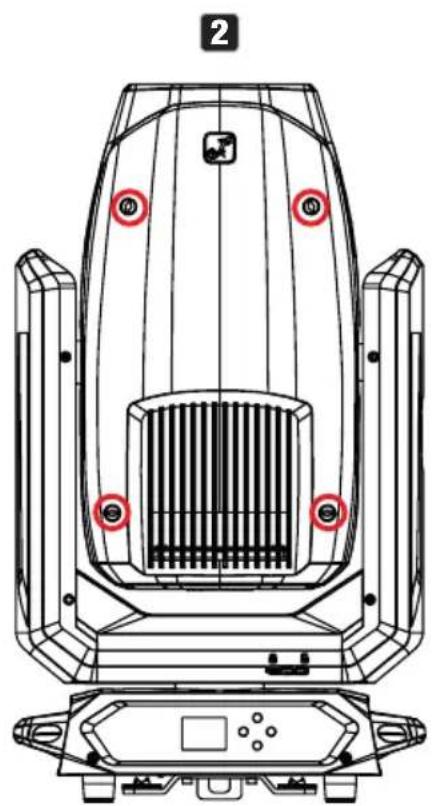

2. Należy zwolnić cztery blokady na pokrywie głowicy urządzenia po stronie przeciwnej do blokady obrotu (patrz oznaczenia na rysunku, blokada bagnetowa z rowkiem krzyżowym, 1/4 obrotu w lewo). Należy zdjąć osłonę z głowicy reflektora, poluzować linkę zabezpieczającą osłonę i odłożyć na bok.
3. Należy ostrożnie odłączyć czterostykowe złącze wtykowe zasilania i sygnału modułu gobo (niebieskie oznaczenie na ilustracji). Następnie należy poluzować obie śruby przytrzymujące moduł w prowadnicy i wyciągnąć moduł z głowicy lampy (dolny moduł, patrz czerwone oznaczenia na rysunku).

1. Należy umieścić moduł na czystej, równej powierzchni z kołami gobosu skierowanymi do góry. Aby uniknąć zanieczyszczenia gobosów i innych komponentów, należy nosić czyste, niestrzępiące się rękawiczki.
2. Należy podnieść uchwyt gobosu lekko do góry na przekładni, a następnie wyciągnąć z koła gobosu.
3. Gobo można teraz wyjąć z uchwytu i zastąpić innym.

1. Następnie należy umieścić uchwyt gobosu z powrotem w odpowiednim kole gobo, upewniając się, że uchwyt gobosu jest prawidłowo umieszczony w odpowiednim wgłębieniu. W przypadku gobosów obrotowych można sprawdzić, czy gobo jest prawidłowo ustawione, obracając pokrętło gobosu. Gobo musi obracać się bez zaczepiania.
2. Należy ponownie zainstalować moduł w głowicy reflektora, zabezpieczyć dwiema wcześniej poluzowanymi śrubami i ponownie podłączyć wtyczkę zasilania i zasilania sygnału do odpowiedniego gniazda.
3. Należy ponownie podłączyć przewód zabezpieczający pokrywy do odpowiedniej pozycji w głowicy urządzenia, umieścić pokrywę na głowicy urządzenia i zabezpieczyć ją czterema zamkami (zamek bagnetowy, 1/4 obrotu w prawo).

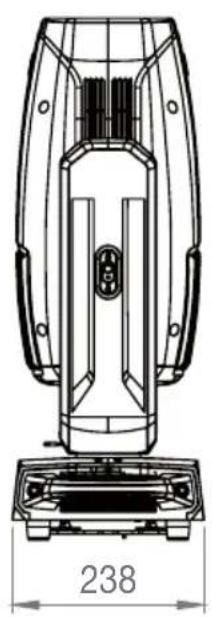

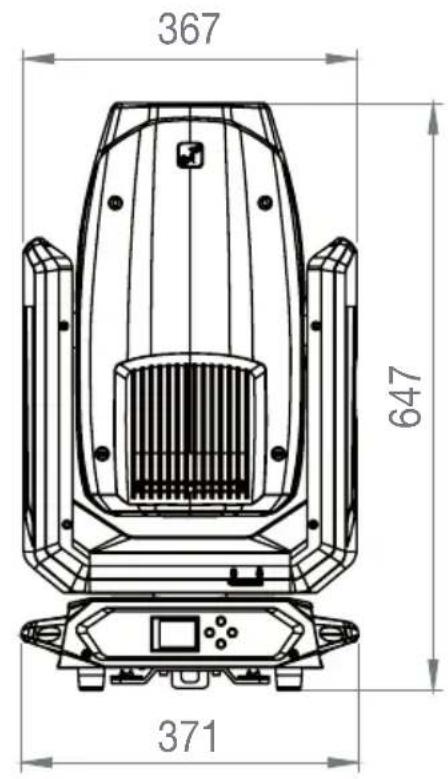

WYMIARY (mm)

367 647 371

Ø 175 456 392 499

Numer artykułu CLAZORSP2

Kategoria produktu Ruchoma głowica LED

Typ Profile Spot

Źródło światła 300 W LED

Strumień świetlny 13000 lm
Natężenie oświetlenia 24000 lx przy 10 m
Soczewka / optyka Szkło
LED PWM	650 Hz; 1530 Hz; 3600 Hz; 12 kHz; 18,9 kHz; 25 kHz
Rozdzielczość ściemniacza 16-bitowa
Krzywe ściemniacza Liniowa; wykładnicza; logarytmiczna; krzywa-S
Symulacja halogenu Tak
Stroboskop Ustawienia stroboskopu Cameo
Kolory LED / temperatura barwowa 6800 K
CRI >69 / z filtrem CRI >88
Kąt wiązki / kąt pola 3,5° – 52°
Ustawianie ogniskowania Tak
Mieszanie kolorów CMY
Koło kolorów 8 kolorów + otwarte
Kontrola koloru	CMY
CCT	Liniowy CTO 6600 K – 2600 K, 3200 K przy kole kolorów
Gobosy	7 obrotowych + otwarte
Pryzmat	1x 5-fasetowany / 1x 8-fasetowany
Przysłona Irys	Tak
Frost	Heavy & light
Animation wheel	Tak
System kadrowania	4 warstwy, możliwość obrotu o +/-60°
Zakres obrotu / pochylenia	540° / 630° obrotu / 270° pochylenia
Protokoły kontroli	Kompatybilność z DMX512, RDM, iDMX stick
Połączenia transmisji danych	5-pinowy XLR męski/żeński
Tryby DMX	32-CH Basic, 37-CH Standard, 43-CH Extended
Funkcje DMX	Pan/Tilt, Pan/Tilt fine, Dimmer, Dimmer fine, Stroboscope, Cyan, Cyan fine, Magenta, Magenta fine, Yellow, Yellow fine, CTO, CTO fine, Colour wheel, Gobo wheel 1, Gobo wheel 1 Rotation, Gobo wheel 1 Rotation fine, Zoom, Zoom fine, Focus, Focus fine, Autofocus, Autofocus orientation, Iris, Prism selection, Prism 1, Prism 2, Frost Light, Frost Heavy, Blade 1 A&B, Blade 2 A&B, Blade 3 A&B, Blade 4 A&B, Framing Rotation, Framing Rotation fine, Device settings
Funkcje RDM	Standard Cameo
Tryb Stand alone	Scena użytkownika 1–8, tryb Master/Slave
Ustawienia systemowe	Wireless, Display, Simmer, Movement, Wheels, Fan, Signal Fail, Store Default
Interfejs użytkownika	Tryb, Enter, Góra, Dół
Wyświetlacz / wskaźniki OLED Display
IP-Rating IP20
Znamionowa temperatura otoczenia 0°C – 40°C
Znamionowa wilgotność < 90%, bez kondensacji
System chłodzenia	Wentylatory chłodzące sterowane tempera-turowo
Napięcie robocze 100 – 240 V AC / 50 – 60 Hz
Prąd maks. 2,5 A / 230 V
Prąd rozruchowy 59 A przy 1 ms (240 V)
Maks. pobór mocy 550 W
Bezpiecznik T 6,3 A 250 V (5 x 20 mm)
Klasa ochrony 1
Podłączenie zasilania Seetronic in/out
Maks. moc wyjściowa 8 A
Łączenie zasilania 4 jednostki przy 230 V / 2 jednostki przy 110 V
Grupa ryzyka	RG1
Minimalna odległość od oświetlanej powier-zchni	3 m
Minimalna odległość od normalnie łatwo-palnych materiałów	0,5 m
Obudowa	PA 66 + 15% GF
Wymiary (szer./wys./głęb.)	371 x 647 x 238 mm
Waga	24 kg
RDM UID	08A40058XXXX

MINIMALNA ODLEGŁOŚĆ OD OŚWIETLANEJ POWIERZCHNI

Ten symbol z odległością podaną w metrach (m) oznacza minimalną odległość oprawy oświetleniowej od oświetlanej powierzchni. Wartość obowiązująca dla tego urządzenia znajduje się w danych technicznych w niniejszej instrukcji i jest wydrukowana na urządzeniu!

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW

Ten symbol z odległością podaną w metrach (m) wskazuje minimalną odległość urządzenia od normalnie łatwopalnych materiałów. Wartość obowiązującą dla tego urządzenia można znaleźć w danych technicznych w niniejszej instrukcji!

UTYLIZACJA

OPAKOWANIE:

1. Opakowanie można poddać recyklingowi przy użyciu zwykłych metod utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego elektronicznego, z późniejszymi zmianami. Dyrektywa WEEE dotycząca zużytego sprzętu elektrycznego i elektronicznego. Zużyty sprzęt nie kwalifikuje się do zwykłych odpadów domowych. Zużyte urządzenie lub baterie należy zutylizować za pośrednictwem autoryzowanej firmy zajmującej się utylizacją odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać odpowiednich przepisów obowiązujących w Państwa kraju!
2. Należy przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w Państwa kraju.
3. Klienci prywatni mogą uzyskać informacje na temat przyjaznych dla środowiska możliwości utylizacji od sprzedawcy produktu lub od kompetentnych organów w regionie.

DEKLARACJE PRODUCENTA

Gwarancja i ograniczenie odpowiedzialności producenta

Adam Hall GmbH | Adam-Hall-Str.1 | 61267 Neu-Anspach | Niemcy

Email: [e-mail] / +49 (0)6081 / 9419-0

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności można znaleźć na stronie:

W sprawie zgłoszeń serwisowych prosimy kontaktować się ze sprzedawcą.

Zgodność z CE

Firma Adam Hall GmbH niniejszym potwierdza, że produkt spełnia następujące wytyczne (jeśli dotyczy):

Dyrektywa niskonapięciowa (2014/35/EU)

Dyrektywa EMC (2014/30/UE)

Dyrektywa RoHS

Dyrektywa w sprawie urządzeń radiowych

Deklaracja zgodności EC

Deklaracje zgodności dla produktów podlegających dyrektywie niskonapięciowej LVD, dyrektywie EMC i dyrektywie RoHS można uzyskać pod adresem: [e-mail]

Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance/

Zastrzega się możliwość wystąpienia błędów w druku i pomyłek, a także zmian technicznych i innych!

ITALIANO

Ottima scelta!
