MODE D'EMPLOI DDM260 MSW

Descriptiondes paramètres	Valeur des paramètres
Nom du produit	CAROTTEUSE
Modèle	MSW-DDM260	MSW-DDM205P24	MSW-DDM300
Tension nominale [V-]/Fréquence [Hz]	230/50
Puissance nominale [W]	4000	2400	2800
Courant [A]	19	11	12
Diamètre des emboutsde la couronne delorage [°]	1 1⁄4
Vitesse de rotation sanscharge [r/min]	750	750	920/500
Diamètre maximal delorage [mm]	260 205 300
Trajectoire de forage[mm]	500	370	465
Diamètre de la vanned'alimentation en cau[mm]	16
Valeur de puissancesonore L_tot [dB(A)]	103,74;K-3	109,2;K-3	110,4;K-3
Niveau de pressionsonore L_tot [dB(A)]	89,1;K=3	96,2;K=3	97,4;K=3
Dimensions [mm]	400x340x1030	360x340x840	390x375x903
Poids [kg]	24,5	30,2	30,2
Nom du produit	CAROTTEUSE
Modèle	MSW-DDM255 G28	MSW-DDM255 G26
Tension nominale [V-]/Fréquence [Hz]	230/50
Puissance nominale [W]	2800
Courant [A]	12
Diamètre des emboutsde la couronne delorage [°]	1 1⁄4
Vitesse de rotation sanscharge [r/min]	500/920
Diamètre maximal delorage [mm]	255
Trajectoire de forage[mm]	580

Diamètre de la vanne d'alimentation en eau [mm]	16
Valeur de puissance sonore L_max [dB(A)]	110.4; K=3
Niveau de pression sonore L_K [dB(A)]	97.4; K=3
Dimensions [mm]	510x450x1160
Poids [kg]	30,2

1. DESCRIPTION GÉNÉRALE

L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit. L'appareil a été mis au point et fabriqué en tenant compte des progrès techniques et de la réduction de brut afin de réduire au maximum les risques liés aux émissions sonores.

SYMBOLES

	Veuillez lire attentivement ces instructions d'emploi.
	Les appareils électriques ne doivent pas être jetés dans des poubelles ménagères.
	L'appareil est conforme aux directives européennes en vigueur.
	ATTENTION !, AVERTISSEMENT ! et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux).
	Lunettes de protection obligatoires.
	Serre tête anti bruit obligatoire.
	Masque obligatoire.
	Chaussures de sécurité obligatoires.
	Gants de protection obligatoires.
	Portez une protection faciale.
	ATTENTION ! Mise en garde liée à la tension électrique !

ATTENTION! Certaines illustrations, présentes dans cette notice, peuvent différer de la véritable apparence de l'appareil.

La version originale de ce manuel a été rédigée en allemand. Les autres versions sont des traductions de l'allemand.

1. CONSIGNES DE SÉCURITÉ

ATTENTION! Lisez attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions peut entraîner des chocs électriques, des incendies et/ou des blessures graves ou la mort.

Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au CAROTTEUSE.

2.1. SECURITÉ ÉLECTRIQUE

a) La fiche de l'appareil doit être compatible avec la prise électrique. Ne modifiez d'aucune lacan la fiche électrique. L'utilisation de la fiche originale et d'une prise électrique adaptée diminue les risques de chocs électriques.

b) Évitez de toucher aux composants mis à la terre comme les tuyaux, les radiateurs, les fours et les réfrigérateurs. Le risque de chocs électriques augmente lorsque votre corps est mis à la terre par le biais de surfaces trempées et d'un environnement humide. La pénétration d'eau dans l'appareil accroît le risque de dommages et de chocs électriques.

c) Ne touchez pas l'appareil lorsque vos mains sont humides ou mouillées.

d) N'utilisez pas le câble d'une manière différant de son usage prévu. Ne vous en servez jamais pour porter l'appareil. Ne tirez pas sur le câble pour débrancher l'appareil. Tenez le câble à l'écart de la chaleur, de l'huile, des arêtes vives et des pièces mobiles. Les câbles endommagés ou soudés augmentent le risque de chocs électriques.

e) Lorsque vous travaillez à l'extérieur, utilisez une rallonge électrique d'extérieur. L'utilisation d'une rallonge d'extérieur diminue les risques de chocs électriques.

f) Si vous n'avez d'autre choix que de vous servir de l'apparcil dans un environnement humide, utilisez un dispositif différentiel à courant résiduel (DDR). Un DDR réduit le risque de chocs électriques.

g) Il est interdit d'utiliser l'apparcil si le câble d'alimentation est endommagé ou s'il présente des signes visibles d'usure. Le câble d'alimentation endommage doit être remplacé par un électricien qualifié ou le centre de service du fabricant.

h) Pour éviter tout risque d'électrocution, n'immergez pas le câble, la prise ou l'appareil dans l'eau ou tout autre liquide. N'utilisez pas l'appareil sur des surfaces humides.

i) ATTENTION DANGER DE MORT ! Ne trempez et n'immergez jamais l'appareil dans l'eau ou dans d'autres liquides pendant le nettoyage ou le fonctionnement.

j) N'utilisez pas l'appareil dans des pières où le taux d'humidite est très élevé, ni à proximité immédiate de récipients d'eau !

k) Ne mouillez pas l'appareil. Risque de chocs électriques!

1) La différence entre la tension d'alimentation et la tension nominale ne doit pas être supérieure à +/-5%.

2.2. SÉCURITÉ AU POSTE DE TRAVAIL

a) Veillez à ce que votre poste de travail soit toujours propre et bien éclairé. Le désordre ou un éclairage insuffisant peuvent entraîner des accidents. Soyez prévoyant, observez les opérations et faites preuve de bon sens lorsque vous utilisez l'appareil.

b) N'utilisez pas l'appareil dans les zones à risque d'explosion, par exemple à proximité de liquides, de gaz ou de poussières inflammables.

c) En cas de dommages ou de mausais fonctionnement, l'appareil doit être mis hors tension immédiatement et la situation doit être rapportée à une personne compétente.

c) En cas d'incertitude quant au fonctionnement correct de l'appareil, contactez le service client ou fabricant.

e) Seul le service du fabricant peut effectuer des réparations. Ne tentez aucune réparation par vous-même !

f) En cas de feu ou d'incendie, utilisez uniquement des extincteurs à poudre ou au dioxyde de carbone (CO _2 ) pour étouffer les flammes sur l'appareil.

g) Aucun enfant ni personne non autorisée ne doit se trouver sur les lieux de travail. (Le non-respect de cette consigne peut entraîner la perte de contrôle sur l'appareil).

h) Utilisez l'équipement dans un endroit bien aéré.

i) Durant le fonctionnement, l'appareil produit de la poussière et de la saleté. Les personnes qui n'utilisent pas l'appareil doivent être protégées contre les effets néfastes de celui-ci.

j) Vérifiez régulièrement l'état des autocollants portant des informations de sécurité. S'ils deviennent illisibles, remplaciez les.

k) Conservez le manuel d'utilisation afin de pouvoir le consulter ultérieurement. En cas de cession de l'appareil à un tiers, l'appareil doit impérativement être accompagné du manuel d'utilisation.

1) Tenez les éléments d'emballage et les pièces de fixation de petit format hors de portée des enfants.

m) Tenez l'appareil hors de portée des enfants et des animaux.

n) Lors de l'utilisation combinée de cet appareil avec d'autres outils, respectez également les consignes se rapportant à ces outils.

o) Respecter les conditions s'appliquant au poste de travail. Ne pas travailler dans un environnement humide ou mouillé (pluie, sol humide). Le poste de travail doit être bien sécurisé. La machine peut produire des étincelles en état de fonctionnement ainsi que lors de la mise en marche et de la mise en arrêt. Ne pas utiliser dans un environnement explosif (à proximité de vernis, peintures, essence, solvants, gaz, colles, liquides et gaz hautement inflammables ou explosifs).

REMARQUE! Veillez à ce que les enfants et les personnes qui n'utilisent pas l'appareil soient en sécurité durant le travail.

2.3. SÉCURITÉ DES PERSONNES

a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade, sous l'effet de drogues ou de médicaments et que cela pourrait altérer votre capacité à utiliser l'appareil.

b) Seules des personnes ayant suivi une formation appropriée, qui sont aptes à se servir de l'appareil et en bonne santé physique peuvent utiliser la machine.

En outre, ces personnes doivent avoir lu le présent manuel et connaître les exigences liées à la santé et à la sécurité au travail.

c) Soyez attentif et faites preuve de bon sens lors que vous utilisez l'appareil. Un moment d'inattention pendant le travail peut entrainer des blessures graves.

d) Utilisez l'équipement de protection individuel approprié pour l'utilisation de l'appareil conformément aux indications faites dans le tableau des symboles, au point 1. L'utilisation de l'équipement de protection individuel adéquat certifié réduit le risque de blessures.

e) Afin de prévenir la mise en marche accidentelle de l'appareil, assurez-vous que celui-ci est éteint et que l'interrupteur se trouve sur arrêt avant de procéder au branchement.

f) Ne surestimez pas vos capacités. Adoptez toujours une position de travail stable vous permettant de garder l'équilibre. Vous aurez ainsi un meilleur contrôle en cas de situations inattendues.

g) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles.

h) Le port d'équipements de protection des yeux, des oreilles et des voies respiratoires est recommandé.

i) Cet appareil n'est pas un jouet. Les enfants doivent demeurer sous la supervision d'un adulte afin qu'ils ne jouent pas avec l'appareil.

2.4. UTILISATION SÉCURITAIRE DE L'APPAREIL

a) Ne faites pas surchauffer l'appareil. Utilisez les outils appropriés pour l'usage que vous en faites. Le choix d'appareils appropriés et l'utilisation soigneuse de ceux-ci produisent de meilleurs résultats.

b) N'utilisez pas l'appareil si l'interrupteur MARCHE/ARRÊT ne fonctionne pas correctement. Les appareils qui ne peuvent pas être contrôlés à l'aide d'un interrupteur sont dangereux et doivent être réparés.

c) Débranchez l'appareil avant de procéder à tout réglage, changement d'accessoire, ou mise de côté d'outils. Cette mesure préventive réduit le risque de mise en marche accidentelle.

d) Les outils qui ne sont pas en cours d'utilisation doivent être mis hors de portée des enfants et des personnes qui ne connaissent ni l'appareil, ni le manuel d'utilisation s'y rapportant. Entre les mains de personnes inexpérimentées, ce genre d'appareils peut représenter un danger.

e) Maintenez l'appareil en parfait état de marche. Avant chaque utilisation, vérifiez l'absence de dommages en général et au niveau des pièces mobiles (assurez vous qu'aucune pièce ni composant n'est cassé et vérifiez que rien ne compromet le fonctionnement sécuritaire de l'appareil). En cas de dommages, l'appareil doit impérativement être envoyé en réparation avant d'être utilisé de nouveau.

P) Tencz l'appareil hors de portée des enfants.

g) La réparation et l'entretien des appareils doivent être effectués uniquement par un personnel qualifié, à l'aide de pièces de rechange d'origine. Cela garantit la sécurité d'utilisation.

h) Pour garantir l'intégrité opérationnelle de l'appareil, les couvercles et les vis posés à l'usine ne doivent pas être retirés.

i) Lors du transport, de l'installation et de l'utilisation de l'appareil, respectez les dispositions d'hygiène et de sécurité en vigueur dans le pays d'utilisation.

j) Evilez de soumettre l'appareil à une charge excessive entraînant son arrêt. Cela peut causer une surchauffe des composants d'entraînement et endommager l'appareil.

k) Ne touchez ni les pièces mobiles, ni les accessoires à moins que l'appareil n'ait été préalablement débranché.

I) Il est défendu de pousser, de déplacer ou de toumer l'appareil pendant son fonctionnement.

m) Ne laissez pas l'appareil fonctionner sans surveillance. n) Nettoyez régulièrement l'appareil pour en prévenir l'encrassement.

o) Cet appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, à moins qu'ils se trouvent sous la supervision d'un adulte responsable.

p) Il est défendu de modifier l'appareil pour en changer les paramètres ou la construction.

q) Gardez le produit à l'écart des sources de feu et de chaleur.

1) Ne couvrez pas les orifices de ventilation !

s) Il est recommandé d'utiliser l'outil avec une charge d'entrée plus basse que celle indiquée sur la plaque signalétique afin de pouvoir augmenter l'efficacité de la machine et réduire l'usure.

t) Tenir la machine fermement dans les mains. Lorsque la machine est en marche, toujours la tenir à la poignée qui y est fixée.

u) L'appareil n'est pas destiné à forer au-dessus de la tête de l'utilisateur.

v) Veiller au réglage correct de la poignée.

w) Il est recommandé d'utiliser la poignée latérale.

x) La sécurité du travail depend de la position du corps. y) Lors d'un travail en hauteur, faire attention aux personnes et aux objets situés en contrebas.

ATTENTION! Bien que l'appareil ait été conçu en acordant une attention spéciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que des caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entièrement tout risque de blessure lors de son utilisation. Nous recommandons de faire preuve de prudence et de bon sens lorsque vous utilisez l'appareil.

1. CONDITIONS D'UTILISATION

La carotteuse est destinée à la fabrication de trous traversants et de trous borgnes dans des matériaux de construction minéraux tels que le béton, tous les types de murs, l'asphalte, tous les types de chapes, la pierre minérale, par l'utilisation de couronnes de forage diamantées universelles, à eau, à l'aïole d'un bâti.

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

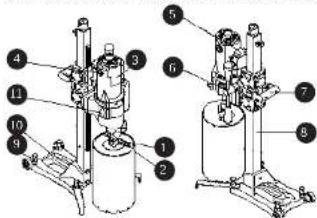

3.1. DESCRIPTION DE L'APPAREIL

Modèle: MSW-DDM260, MSW-DDM300, MSW-DDM255G26

Modèle MSW DDM205P24

Modelc MSW DDM255G28

1. Broche

2. Soupape du liquide de refroidissement

3. Moteur

4. Capot du balai de charbon moteur

5. Interrupteur marche/arrêt

6. Levier pour lever/ abaisser l'appareil

7. Support

8. Glissière

9. Vis de fixation

10. Base

11. Contrôleur de vitesse (ne s'applique pas au modèle MSW-DDM280)

3.2. PRÉPARATION À L'UTILISATION

3.2.1. CHOIX DE L'EMPLACEMENT DE L'APPAREIL Positionnez l'appareil de sorte qu'une bonne circulation d'air soil assureez...Tenez l'appareil à l'écart des surfaces chaudes. Utilisé toujours l'appareil sur une surface plane, stable, propre, ininflammable et sèche, hors de portée des enfants et des personnes présentant des capacités physiques, sensorielles ou mentales diminuées. Placez l'appareil de sorte que la fiche soit accessible en permanence et non couverte. Assurez-vous que l'alimentation électrique correspond aux indications figurant sur la plaque signalétique du produit.

3.2.2. INSTALLATION DE CERTAINS COMPOSANTS

1. Assurez-vous que la tension à la source du courant correspond aux données figurant sur la plaque signalétique du produit.

2. Assurez-vous que l'interrupteur principal est en position « ARRÊT ». Si vous branchez l'appareil au réseau électrique alors que l'interrupteur principal est en position « MARCHIE », cela peut entraîner des accidents.

3. Si le poste de travail ne dispose pas de source de courant, il faut utiliser un câble de rallonge avec une section transversale (épaisseur) et une puissance nominale suffisante. Le câble de rallonge doit être aussi court que possible.

4. Assurez-vous que le liquide de refroidissement est raccordé à l'appareil par un tube de 16 mm de diamètre. Le manque d'eau risque d'endommager l'appareil. La pression maximale autorisée du liquide est de 0,12 MPa. Romanque : n'utilisez pas d'eau contaminée.

3.2.3. INSTALLATION DE CERTAINS COMPOSANTS

Modèle: MSW-DDM260, MSW-DDM205P24, MSW-DDM300 • Fixation du levier de montée/descente

• Fixation de la poignée

• Alignement des rails

• Fixation des barres de protection contre le basculement

Modèle: MSW-DDM255G28, MSW-DDM255G26

• Fixation du support (uniquement applicable MSW DDM255G28)

• Fixation du levier de montée/descente

- Fixation des roues (uniquement applicable MSW-DDM255G2B)

• Fixation de la poignée

L'INSTALLATION DU TUYAU D'ALIMENTATION EN LIQUIDE DE REFROIDISSEMENT ET DU FORET

• Montage du tuyau d'arrivée du liquide de

refroidissement: Enfonczé la pointe du tuyau dans la soupape d'arrivée du liquide de l'appareil. Après avoir enfoncé le tuyau, prossez le avec un collier de serrage pour ne pas qu'il tombe pendant le fonctionnement.

- Montage de la couronne de forage à l'appareil: Pour monter la couronne de forage sur la broche, vissez-la conformément au sens de filotage.

UTILISATION DE L'APPAREIL

Placez l'appareil sur une surface stable et plane. Fixez l'appareil au sol à l'aide d'ancres de montage:

1. Placer le support de l'appareil sur la surface.

2. Marquer les trous de fixation.

3. Percez des trous dans la surface aux endroits

prealablement imméqués.

1. Fixez les trous du support de l'apparcil à l'agencement des trous de forage et carrez bien les vix de fixation

2. Niveler l'appareil.

Attention ! Si l'appareil n'est pas correctement fixé, il risque de tourner ou de basculer de manière incontrôlée.

3.3. CONTRÔLE DE L'APPAREIL

1. Controle de l'appareil

Etant donné que l'usure des outils nuit à la puissance du moteur, les pièces d'usure usées doivent immédiatement être remplacées.

2 Contrôle des vis de fixation

Vérifier régulièrement que les vis de fixation sont bien semées et le cas échéant les resserrer. Si cela n'est pas fait, il y a un risque de blessures.

1. Fonctionnement du moteur

Le rotor du moteur est la pièce centrale de l'appareil. Il doit être protégé des dommages et des salissures avec de l'eau ou de l'huile.

1. Contrôle des balais du moteur

Le moteur utilise des balais de charbon qui s usent. Des balais de charbons fortement usés nuisent à la puissance du moteur. Dans le cas des balais de charbon ayant une fonction Auto-Stop, le moteur est automatiquement arrêté. Les balais de charbon usés doivent être remplacés et dans ce cas les deux balais de charbon doivent être remplacés par des nouveaux

Les balais de charbon doivent toujours être maintenus propres. Leur glissement sans entraves à l'intérieur du support de balai de charbon doit être assuré.

3.4. UTILISATION DE L'APPAREIL

ATTENTION! Si une odeur ou une lumière suspecte apparait pendant le fonctionnement, éleignez immédiatement l'apparcil.

Modèle: MSW-DDM260, MSW-DDM205P24 Ouvrez la soupape du liquide de refroidissement et introduisez la sortie du tuyau dans la zone de travail. Mettez l'appareil en marche à l'aide de l'interrupteur. Réglez la hauteur de l'appareil à l'aide du levier de levage/d'aoissement. Une fois le fonctionnement terminé, former la soupape du liquide de refroidissement, lever l'appareil vers le haut et l'éteindre avec l'interrupteur. ATTENTIONI. Lors du travail, veillez à ce que la carotteuse ne reste pas immobile dans la pièce traitée.

Modèle: MSW-DDM300, MSW-DDM255G28, MSW-DDM255G26

Ouvrez la soupape du liquide de refroidissement et introduzés la sortie du tuyau dans la zone de travail. Assurez-vous avant la mise en marche que la plage de vitesse de rotation de l'appareil est réglée sur le minimum. Mettez l'appareil en marche avec l'interrupteur, réglée la régulation de vitesse sur la vitesse de rotation du travail prévu, réglée la hauteur de l'appareil avec le levier de levage/ol abaisement. Pour modifier la vitesse de rotation, étaignez l'appareil et utilisez le contrôleur pour régler le paramètre approprié L (LOW) vitesse inférieure, h (high) vitesse supérieure. Une fois le traitement réussi, fermez la soupape du liquide de refroidissement, levée l'appareil vers le haut, réglée le vitesse de rotation sur la plus picte valeur et étaignez l'appareil. ATTENTION! Lors du travail, veillez à ce que la carotteuse ne reste pas immobile dans la poice traitée.

CONTRÔLEUR DE CHANGEMENT DE VITESSE (Modèle: MSW-DDM300, MSW-DDM255G28, MSW-DDM255G26)

Arrêtez la machine avant de changer de vitesse. Si vous faites tourner la molette pendant que la machine est en marche, vous risquez d'endommager le mécanisme de vitesse, REMARQUE : Lorsque vous réglez la vitesse, faites tourner la broche simultanément.

ATTENTION! Si la vitesse commence à diminuer pendant le forage, cela signifie que le moteur est surchargé.

ATTENTIONI Évitez toute inondation du moteur par de l'eau ou de l'huile.

3.5. NETTOYAGE ET ENTRETIEN

a) Avant chaque nettoyage ou réglage, avant tout changement d'accessoire et lorsque vous ne comptez pas utiliser l'appareil pour une période prolongée, débranchez l'appareil et laissez-le refroidir complètement

b) Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents corrosifs.

c) Conservez l'appareil dans un endroit propre, frais et sec, à l'abri de l'humidité et des rayons directs du soleil.

d) Il est interdit d'asperger l'appareil d'eau ou de l'immerger dans l'eau.

c) Evitez que de l'eau ne pénétre à l'intérieur de l'appareil par l'intermédiaire des orifices de ventilation du boîtier.

f) Nettoyez les orifices de ventilation à l'aide d'un pinceau et d'air comprimé.

g) Contrôlcz régulièrement l'appareil pour vous assurer qu'il fonctionne correctement et ne présente aucun demmage.

h) Il est conseillé de laver l'appareil uniquement avec un chiffon mou et humide.

i) N'utilisez aucun objet présentant des arêtes tranchantes, ni objet métallique (tels qu'une brosse ou une spatule en métal) pour le nettoyage car ils pourraient endommager la surface de l'appareil.

j) Ne nettoyez pas l'appareil pas avec des substances acides. L'équipement médical, les solvants, les carburants, les huiles et les produits chimiques peuvent endommager l'appareil.

k) Ne pas nettoyer les pièces en plastique avec des solvants. L'essence, les diluants, le benzène l'alcool ou l'huile peuvent endommager les pièces en plastique. Nettoyer à l'aide d'un chiffon doux avec de l'eau et du savon.

REMPLACEMENT DU BALAI DE CHARBON

Lors du fonctionnement, les balais de charbon sont usés uniformément. Si le morceau d'isolation dans l'espace intérieur du balai est nu et s'il y a contact avec le commutateur, le moteur est automatiquement mis en arrêt. Contrôlez les balais de charbon après environ 300 heures de fonctionnement. Lorsque les brosses sont usées jusqu'à une longueur d'environ 7 mm, vous devez les remplacer. ATTENTION! Avant le remplacement des balais, vérifiez que l'appareil est éteint et débranché.

Pour remplacer les balais de charbon, il faut procéder de la manière suivante:

1. Desserrer la vis de fixation du balai de charbon sur le côté du boîtier de l'apparcil.

1. Retirez le balai de charbon usagé, installez un nouveau balai et scrrez la vis de fixation. Le balai de charbon de l'autre côté du boitier doit également être remplacé.

MISE AU REBUT DES APPAREILS USAGÉS

À la fin de sa vie, ce produit ne doit pas être jete dans les ondures ménagères : il doit impérativement être misis dans un point de collecte et de recyclage pour appareils électroniques et électronménagers. Un symbole à cet effet figure sur le produit l'omballage ou dans le manuel d'utilisation. Les matériaux utilisés lors de la fabrication de l'appareil sont recyclables conformément à leur designation. En recyclant ces matériaux, en les reutilisant ou en utilisant les appareils usages d'une autre manière, vous contribuez grandement à protéger notre environnement. Pour obtenir de plus amples informations sur les points de collecte appropriés, adressez vous à vos autorités locales.

DATI TECNICI
