Type de produit	Lampe LED solaire avec détecteur de mouvement
Marque	Brennenstuhl
Modèle	SOL 800 DE 3495
Alimentation principale	Module solaire (max. 300 mA / 6 V) ou chargeur secteur 5 V DC, min. 800 mA, connecteur 5,5/2,5 (positif intérieur)
Type de batterie	Li-Ion 3,7 V / 3,6 Ah
Nombre de LED	8 LED LG SMD
Durée d'éclairage réglable	Environ 10 secondes à 1 minute
Angle de détection du détecteur de mouvement	180° horizontal, 60° vertical
Portée du détecteur de mouvement	12 mètres maximum
Sensibilité lumineuse	Réglage fixe à 10 Lux
Indice de protection	IP44
Température de fonctionnement	-10 °C à +45 °C
Dimensions du module solaire	160 x 200 mm
Poids	Environ 1,2 kg (estimation)
Fonctions principales	Éclairage automatique par détection de mouvement, réglage de la durée d'éclairage, interrupteur AUTO/OFF
Entretien et nettoyage	Nettoyer le détecteur et le module solaire avec un chiffon humide, sans produits chimiques ni abrasifs
Sécurité	Ne pas utiliser d'autre module solaire, vérifier l'état du câble, remplacer la batterie uniquement par le SAV
Pièces détachées et réparabilité	Batterie remplaçable uniquement par le service après-vente Brennenstuhl
Informations générales	Garantie : consultez la notice ; fabrication : Brennenstuhl, 4 rue de Bruxelles, F-67170 Bernolsheim

FOIRE AUX QUESTIONS - SOL 800 DE 3495 BRENNENSTUHL

Comment charger la lampe pour la première fois ?

Deux méthodes : chargement solaire (connecter le câble du module solaire, interrupteur sur OFF, exposer au soleil jusqu'à 4 jours) ou chargement secteur (débrancher le module solaire, brancher un chargeur 5V/800mA, interrupteur sur OFF, charger jusqu'à 8 heures).

Où installer le module principal et le capteur solaire ?

Le module principal doit être placé de manière à ce que le détecteur de mouvement couvre la zone souhaitée (angle 180°, portée 12 m). Le capteur solaire doit être orienté vers le sud, incliné de 30° à 40°, sans ombre, pour un maximum de soleil direct.

Comment régler le détecteur de mouvement ?

Mettez l'interrupteur sur AUTO. Ajustez l'orientation du détecteur. Utilisez la molette TIME pour régler la durée d'éclairage (de 10 secondes à 1 minute). Tournez vers + pour augmenter, vers - pour diminuer.

Que faire si la lampe ne s'allume pas malgré un mouvement ?

Vérifiez : l'interrupteur est sur AUTO, le détecteur est orienté vers la zone, le capteur solaire reçoit assez de lumière, la batterie est chargée (chargez 3-4 jours ensoleillés avec interrupteur sur OFF).

La lampe clignote rapidement, que faire ?

C'est généralement un signe de batterie faible. Chargez la lampe pendant 3-4 jours ensoleillés avec l'interrupteur sur OFF.

Peut-on remplacer la batterie soi-même ?

Non, la batterie Li-Ion doit être remplacée uniquement par le service après-vente Brennenstuhl pour éviter tout dommage.

Comment nettoyer la lampe et le capteur solaire ?

Utilisez un chiffon humide sans produits chimiques ni abrasifs. Nettoyez régulièrement le détecteur de mouvement et le module solaire pour garantir une performance optimale.

Comment stocker la lampe en hiver ou en cas de non-utilisation prolongée ?

Mettez l'interrupteur sur OFF, stockez la lampe et le module solaire dans un endroit lumineux (lumière du jour ou solaire). Rechargez complètement tous les quatre mois pour préserver la batterie.

Quel type de chargeur secteur utiliser ?

Un chargeur 5V DC avec un courant minimum de 800 mA et un connecteur 5,5/2,5 mm (positif à l'intérieur).

Que faire si la lampe ne fonctionne pas après 8 heures de charge secteur ?

Vérifiez que le chargeur correspond aux spécifications (5V/800mA). Si le problème persiste, faites vérifier la batterie par un spécialiste ; elle est peut-être endommagée et doit être remplacée.

MODE D'EMPLOI SOL 800 DE 3495 BRENNENSTUHL

Notice d'utilisation Lampe LED à énergie solaire SOL 800 DE 3495

Merci beaucoup d'avoir acheté ce produit.

Familiarisez-vous avec le produit avant la première mise en service. Pour cela, lisez attentivement les instructions d'utilisation suivantes et les indications de sécurité. Utilisez l'appareil uniquement comme décrit et pour les domaines d'utilisation indiqués. Conservez ces instructions. Transmettez tous les documents en même temps que l'appareil en cas de transfert de ce dernier à un tiers.

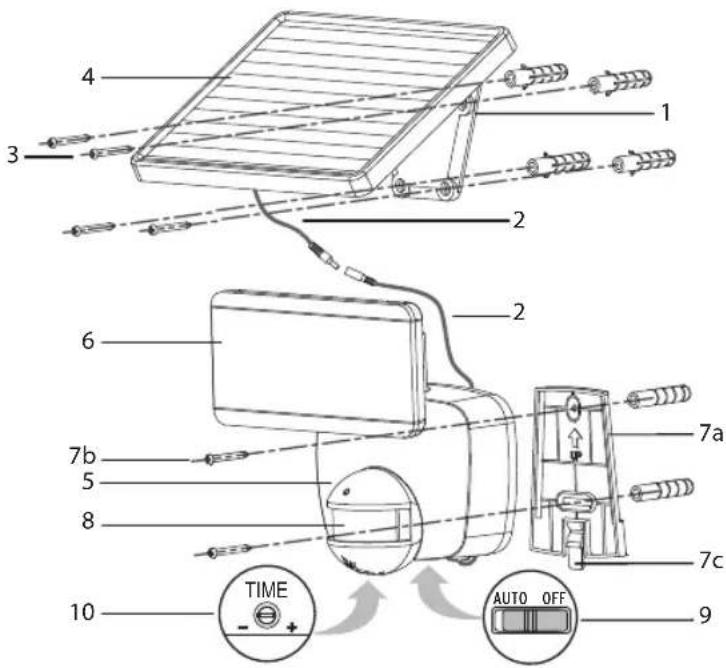

LISTE DES PIÈCES

1 Support
2 Câble de raccordement Lampe - Capteur solaire
3 Vis de montage du module solaire (4x)
4 Module solaire
5 Unité principale
6 Unité à LED
7a Fixation - module principal
7b Montage du support de vis
7c Clips de déverrouillage
8 Détecteur de mouvement
9 Interrupteur AUTO / OFF
10 Roue de réglage durée d'éclairage

PREMIER CHARGEMENT DU SPOT SOLAIRE

Avant de mettre le spot solaire en marche, il faut d'abord charger celui-ci. Vous avez deux possibilités pour cela :

Chargement par le capteur solaire :

Connectez le câble (2) du capteur solaire (4) au module principal (5). L'interrupteur AUTO/OFF (9) sur le module principal doit être réglé sur OFF. Placez le capteur solaire à un endroit où il restera exposé à la lumière solaire le plus longtemps possible. Veuillez noter dans le prochain paragraphe les consignes relatives aux lieux d'installation du produit.

Selon la saison, la météo et la position du capteur solaire, le chargement peut prendre jusqu'à 4 jours avant de pouvoir allumer la lampe.

Notice d'utilisation Lampe LED à énergie solaire SOL 800 DE 3495

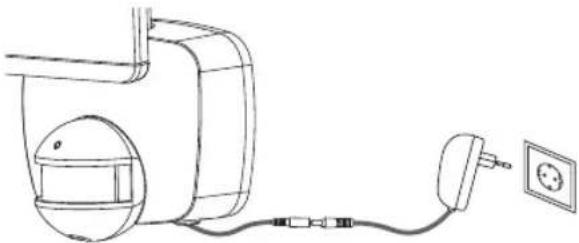

Chargement par l'intermédiaire du courant de réseau :

Le chargement peut s'effectuer via le réseau électrique en suivant les consignes : 5V DC, min. 800mA, connecteur 5,5/2,5 (positif à l'intérieur).

L'interrupteur AUTO/OFF du module principal doit être réglé sur OFF.

Débranchez le connecteur du câble qui fait la liaison avec le capteur solaire.

Branchez le chargeur au connecteur qui conduit à la lampe solaire.

Connectez ensuite le chargeur au réseau électrique.

La batterie de la lampe est maintenant en mode charge. Le chargement de la batterie peut durer jusqu'à 8 heures.

Après 8 heures maximum, débranchez le chargeur et connectez à nouveau la lampe au capteur solaire.

Important : ne déconnectez pas l'alimentation électrique pendant le processus de chargement car il est à risquer que la batterie ne soit pas complètement chargée.

EMPLACEMENTS DE MONTAGE ADAPTÉS AUX LAMPES ET CAPTEURS SOLAIRES

Montage du module principal :

Le module principal comprend la lampe, le détecteur de mouvements et la batterie (Li-Ion 3,7V/3,6Ah).

Veuillez vous souvenir lorsque vous installez le module principal que la zone de capture du détecteur de mouvements est de max. 180°, en fonction de la hauteur de montage, pour une portée maximale de 12 mètres.

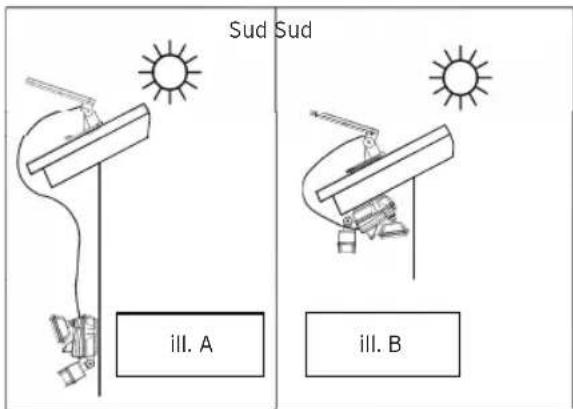

Placez l'appareil comme indiqué sur l'illustration A ou B. Utilisez les deux vis fournies dans le paquet (7) pour fixer le support du module principal.

Faites glisser le module principal sur le support jusqu'à ce qu'il se verrouille.

Attention : pour la méthode de montage représentée sur l'illustration B, il est important de veiller aucune eau ne puisse pas s'introduire dans l'unité d'éclairage. Ainsi, assurez-vous d'effectuer l'installation à un endroit abrité de toute pluie.

Démontage du module principal :

Appuyez sur le clip de déverrouillage, faites glisser le module principal vers le haut et retirez-le.

Notice d'utilisation

Module solaire :

Le module solaire est la source électrique principale de la lampe solaire. Elle transforme la lumière solaire en courant électrique et charge l'accu. Lors du montage du module solaire, veuillez tenir compte du fait que la cellule solaire requiert le plus possible de LUMIÈRE SOLAIRE DIRECTE. Plus longtemps la cellule solaire est soumise à la lumière solaire directe, plus longtemps la lampe peut rester en service.

Le module solaire doit être orienté le plus possible vers le sud pour obtenir un rayonnement solaire direct. Evitez tout type d'ombrage. En Europe centrale, un angle d'inclinaison d'env. 30° à 40° est recommandé. Utilisez les quatre vis fournies dans le paquet (Pos. 3 de la liste des pièces) pour monter le module solaire sur une base solide.

Après avoir réussi l'installation de la lampe solaire, vous pouvez régler l'appareil en suivant quelques étapes simples.

Important :

Assurez-vous que le spot solaire a été chargé comme décrit au paragraphe « Premier chargement du spot solaire » avant d'allumer le spot.

Sur le module principal se trouve un interrupteur (9) avec deux positions possibles : AUTO et OFF.

AUTO : Position pour le fonctionnement avec détecteur de mouvement.

OFF : Eteint la fonction du détecteur de mouvement /spot à LED Position pour le chargement.

AUTO OFF

Réglage du détecteur de mouvements

Après un rechargement de base effectué, réglez l'interrupteur sur la position AUTO. Placez le détecteur de mouvements en direction de la zone de saisie choisie. Réglez le régulateur TIME situé sur la partie inférieure du détecteur de mouvements sur « Minimum » (-). Testez la zone de détection en marchant lentement dans la zone à saisir. Si la lampe solaire ne réagit pas comme souhaité, l'orientation du détecteur de mouvements doit être ajustée.

Sur le détecteur de mouvements se trouve un régulateur :

TIME

1. TIME = Durée d'éclairage: vous pouvez régler la durée pendant laquelle la lampe reste allumée après la reconnaissance d'un mouvement sur un laps de temps compris entre env. 10 secondes et 1 minute. Tournez la roue de réglage TIME en direction du (+) pour augmenter la durée d'éclairage et en direction du (-) pour réduire la durée d'éclairage. Attention : le laps de temps réglé commence après le déclenchement du détecteur de mouvement. Le laps de temps recommence depuis le début après chaque reconnaissance de mouvement suivante.

Notice d'utilisation Lampe LED à énergie solaire SOL 800 DE 3495

Attention : la batterie peut uniquement être remplacée par le service après-vente Brennenstuhl.

INDICATIONS GÉNÉRALES DE SÉCURITÉ

1. N'utilisez aucun autre module solaire que celui fourni à la livraison. L'utilisation d'un autre module solaire pourrait entraîner des blessures ou l'endommagement de la lampe et conduire à l'expiration de la garantie.
2. Placez le câble de sorte qu'il soit bien fixé et ne puisse présenter aucun risque (par exemple, risque de trébucher). Arrêtez d'utiliser la lampe solaire, si le câble est endommagé ou défectueux.

NETTOYAGE

Maintenez le détecteur de mouvement sans poussière et dépôts en le nettoyant à l'occasion avec un chiffon humide. N'utilisez aucun produit chimique ou produit récurant pour nettoyer l'appareil.

De plus, assurez-vous qu'à tout moment, il n'y ait aucune saleté ou dépôt sur le module solaire. Une cellule solaire encrassée ne peut pas charger l'accu complètement. Ceci peut entraîner une altération précoce de l'accu et un fonctionnement peu fiable de l'appareil.

STOCKAGE

Dans le cas où vous souhaitez stocker votre lampe plus de deux ou trois jours dans votre maison, suivez ces étapes pour éviter un endommagement de la pile :

1. Mettez l'interrupteur en position OFF.
2. Stocker la lampe et le module solaire là où ils peuvent recevoir chaque jour la lumière solaire ou la lumière de la pièce. L'accu requiert de la lumière pour conserver la charge pendant le stockage.
3. Pendant un stockage plus long, l'unité doit être chargée complètement tous les quatre mois. Ne pas la stocker pendant des périodes prolongées pour conserver une capacité complète.

OBSERVEZ LES SOLUTIONS DE PROBLEMES SUIVANTES :

1. Problème : la lampe ne s'allume pas en cas de mouvements dans la zone de surveillance. Solutions possibles : assurez-vous que :

2. l'interrupteur est en position « AUTO ».

3. le détecteur de mouvement est réglé de sorte que des mouvements puissent être captés.
4. la cellule solaire est orientée de sorte qu'elle reçoit le plus possible de lumière solaire directe.

5. la charge de l'accu n'est pas trop faible (charger pendant 3-4 jours de soleil, avec l'interrupteur sur OFF).

6. Problème : la lampe clignote rapidement.

Solution possible :

- l'accu est faible. Charger la lampe solaire pendant 3-4 jours de soleil, l'interrupteur devant rester sur OFF.

1. Problème : la lampe ne fonctionne pas après 8 heures de chargement au réseau électrique.

Solutions possibles :

• Vérifiez que le bloc d'alimentation correspond aux spécifications prescrites.
• Faîtes vérifier la tension de l'accu par un spécialiste, l'accu est éventuellement endommagé et doit être remplacé.

Notice d'utilisation Lampe LED à énergie solaire SOL 800 DE 3495

Caractéristiques techniques :

Accu :	Li-Ion 3,7V/3,6Ah
Module solaire :	160x200mm, max. 300mA/6V
Raccordement pour bloc d'alimentation :	5V DC, min. 800mA, connecteur 5,5/2,5 (positif à l'intérieur)
Nombre de LED :	8 x LG SMD
Durée d'éclairage :	Réglage de 10 secondes environ à 1 minute
Angle de surveillance :	180° horizontalement, 60° verticalement
Portée :	12 mètres max.
Sensibilité de réponse :	Réglage fixe à 10 Lux
Type de protection :	IP44
Température ambiante :	-10°C - +45°C

TRAITEMENT DES DÉCHETS

Éliminez les appareils électriques en respectant l'environnement ! Les appareils électroniques n'ont pas leur place dans les ordures ménagères. Conformément à la directive européenne 2012/19/CE sur les appareils électriques et électroniques, appareils électriques usagers doivent être collectés séparément et déposés dans un tre de recyclage respectueux de l'environnement. Vous pouvez connaître les sibilités de traitement des déchets de l'appareil ayant servi auprès de votre ministration communale ou municipale.

Dommages environnementaux suite à un mauvais traitement des déchets relatif aux piles et accus ! Piles et accus n'ont pas leur place dans les ordures ménagères.

Pb Ils peuvent contenir des métaux lourds toxiques et sont soumis à un traitement des déchets spécial. Par conséquent, rendez les piles usées auprès d'un centre de collecte communal.

4 rue de Bruxelles · F-67170 Bernolsheim
