GEBRUIKSAANWIJZING SOL 800 DE 3495 BRENNENSTUHL
Handleiding LED-spot op zonne-energie SOL 800 DE 3495
Hartelijk dan om voor dit product te kiezen.
Voordat u het apparaat voor de eerste maal gebruikt, dient u zich vertrouwd te maken met het product. Lees daarvoor zorgvuldig deze bedieningshandleiding en de veiligheidsaanwijzingen. Gebruik het apparaat enkel zoals beschreven en voor de beoogde doeleinden.
Bewaar deze handleiding. Wanneer u het apparaat wedergeeft aan derden, dient u alle documentatie mee te overhandigen.

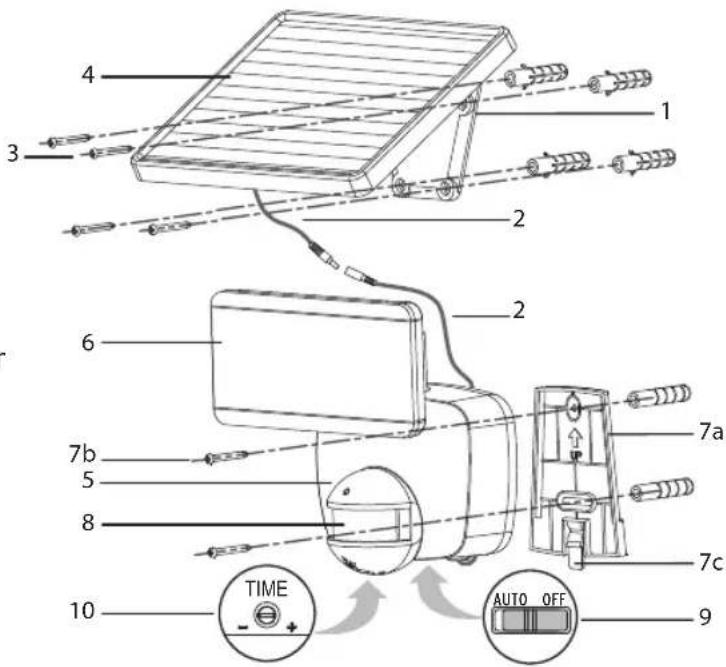

ONDERDELENLIJST
1 Houder
2 Verbindingskabel lamp-zonnenmodule
3 Montageschroeven voor zonnepaneel (4x)
4 Zonnepaneel
5 Hoofdelement
6 LED-element
7a Houder voor hoofdmodule
7b Montageschroeven voor houder
7c Roosterclip
8 Bewegingsmelder
9 Schakelaar AUTO/OFF
10 Regelaar lichtduur
Voordat u de zonnelamp in gebruik neemt, moeten die eerst worden opgeladen. Dat kunt u op twee manieren doen:
Opladen via de zonnemodule:
Sluit de kabel (2) van de zonnemodule aan op de hoofdmodule (5).
De AUTO/OFF-schakelaar (9) op de hoofdmodule moet op OFF staan. Plaats de zonnemodule op een plek waar hij zo lang mogelijk directe zonnestralen opvangt.
Houd rekening met de instructies in het volgende hoofdstuk over het kiezen van een gepaste montageplek.
Afhankelijk van het seizoen, het weer en de positie van de zonnemodule kan het opladen tot 4 dagen duren voordat de lamp in gebruikt kan worden genomen.
Handleiding LED-spot op zonne-energie SOL 800 DE 3495

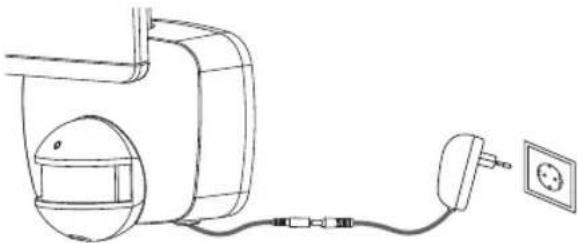

Opladen via de netstroom:
Het opladen kan gebeuren met behulp van een universeel, stabiele adapter met de volgende specificaties: 5 V DC, min. 800 mA, DC-stekker 5,5/2,5 (binnen positief).
De AUTO/OFF-schakelaar op de hoofdmodule moet op OFF staan.
Haal de stekker van de verbindingskabel van het zonnepaneel uit de ingang van de lamp. Sluit de adapter op die ingang aan die naar de zonnelamp leidt.
Verbind vervolgens de adapter met het stroomnet.
Nu wordt de accu van de lamp geladen. Het laden van de accu kan tot 8 uur duren.
Verwijder na max. 8 uur de adapter en verbind de lamp terug met het zonnepaneel.
Belangrijk: Onderbreek tijdens het laden de stroomtoevoer niet, omdat anders de accu mogelijk niet volledig geladen wordt.
GEPASTE INSTALLATIEPLEKKEN VOOR ZONNELAMP EN ZONNEMODULE Montage hoofdmodule:
De hoofdmodule bestaat uit de lamp, de bewegingssensor en de accu (lithium-ion 3,7 V/3,6 Ah). Houd er bij het installeren van de hoofdmodule rekening mee dat het detectiebereik an de bewegingssensor afhankelijk van de installatiehoogte max. 180° bij een reikwijdte van max. 12 meter bedraagt.

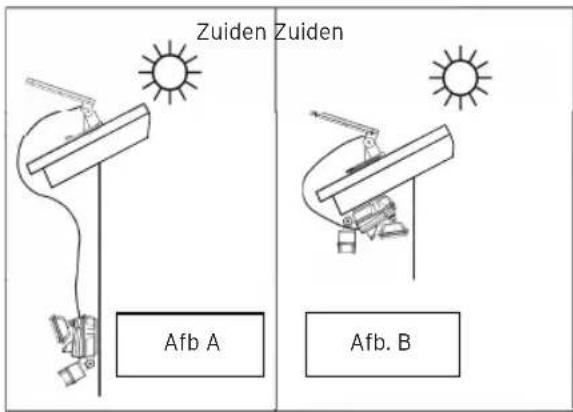

Monteer het apparaat zoals in afbeelding A of B weergegeven. Gebruik de twee meegeleverde schroeven (7) om de houder van de hoofdmodule te bevestigen. Schuif de hoofdmodule over de houder tot de hoofdmodule vastklikt.
Opgelet: Bij de in afbeelding B weergegeven montagemethode dient u ervoor te zorgen dat er geen water in de lamp kan binnendringen. Zorg er daarom voor dat u de lamp op een plek installeert die beschermd is tegen de regen.
Demontage van de hoofdmodule:
Druk op de roosterclip en schuif de hoofdmodule naar boven om hem te verwijderen.
Handleiding LED-spot op zonne-energie SOL 800 DE 3495
Zonnepaneel:
Het zonnepaneel is de hoofdstroombron van de zonnelamp. Ze verandert zonlicht in stroom en laadt de accu op. Houd er bij de montage van het zonnepaneel rekening mee dat de zonnecel DIRECT ZONLICHT nodig heeft. Hoe langer de zonnecel blootgesteld wordt aan direct zonlicht, hoe langer de lamp kan werken.
De zonnemodule dient zo veel mogelijk naar het zuiden gericht te zijn, om zo een rechtstreekse bestraling door te zon te verkrijgen. Vermijd elke vorm van schaduw. In Midden-Europa wordt een hellingshoek van ong. 30° tot 40° aanbevolen.
Gebruik de vier meegeleverde schroeven (pos. 3 van de onderdelenlijst), om het zonnepaneel op een vaste ondergrond te monteren.
INSTELLING EN INGEBRUIKNEMING
Na het installeren van de zonnelamp kunt u het apparaat in enkele eenvoudige stappen instellen.
Belangrijk:
Controleer voordat u de zonnelamp inschakelt of ze eerst werd opgeladen zoals beschreven in het hoofdstuk 'Zonnelamp voor het eerst opladen'.
Op de hoofdmodule bevindt zich een schakelaar(9) met twee standen: AUTO en OFF.
AUTO: Stand voor gebruik met bewegingsmelder.
OFF: Schakelt de werking van de bewegingsmelder/LED-lamp uit Stand voor het opladen.
AUTO OFF
De bewegingssensor instellen
Zet de schakelaar na het laden in de stand AUTO.
Richt de bewegingssensor in die richting waarin u bewegingen wilt detecteren.
Zet de TIME-regelaar op de onderkant van de bewegingssensor op „Minimum“ (-).
Test het detectiebewereik door langzaam door het detectiegebied te stappen.
Als de zonnelamp niet zoals gewenst inschakelt, pas dan de richting van de bewegingssensor aan.
Op de bewegingssensor bevindt zich een regelaar:
TIME
- TIME = Verlichtingsduur: U kunt de tijdsspanne tijdens de welke de lamp blijft branden na het detecteren van een beweging, instellen tussen ong. 10 seconden en 1 minuut.
Draai de TIME-regelaar in de richting (+) om de verlichtingsperiode te verlengen, c.q. in de richting (-) om de verlichtingsperiode te verkorten.
Opgelet: De ingestelde verlichtingsduur begint na het activeren van de bewegings -melder. Telkens wanneer er een beweging wordt gedetecteerd, begint deze verlichtingstijd opnieuw.
Handleiding LED-spot op zonne-energie SOL 800 DE 3495
VERVANGEN VAN DE ACCU
Opgelet: De accu kan alleen bij Brennenstuhl Service worden vervangen.
ALGEMENE VEILIGHEIDSAANWIJZINGEN
- Gebruik enkel het meegeleverde zonnepaneel. Het gebruik van een ander zonnepaneel kan verwondingen of beschadiging van de lamp veroorzaken en tot het vervallen van de waarborg leiden.
- Leg de kabel zo, dat hij veilig vastgemaakt is en geen gevaar (bv. struikelen) kan veroorzaken. Gebruik de zonnelamp niet indien de kabel beschadigd of defect is.
REINIGING
Houd de bewegingsmelder vrij van stof en sediment door hem regelmatig met een natte doek af te wissen. Gebruik geen chemische reinigingsmiddelen of schuurmiddelen voor het reinigen van het apparaat. Verzeker bovendien dat het zonnepaneel steeds vrij van vuil en sediment is. Een vuil zonnepaneel kan de accu niet volledig opladen. Dit kan het voortijdig verouderen van de accu en een onbetrouwbare werking van het apparaat veroorzaken.
BEWARING
Volg deze stappen indien u de lamp meer dan twee of drie dagen binnenshuis wil bewaren, om schade aan de batterij te vermijden.
- Zet de schakelaar op de OFF-stand.
- Bewaar de lamp en het zonnepaneel op een plaats waar ze dagelijks zonlicht of omgevingslicht krijgen. De accu heeft licht nodig om de lading tijdens de bewaring te behouden.
- Bij een langere bewaring moet het element om de vier maanden volledig opgeladen worden. Om het volledige prestatievermogen te behouden, bewaart u het product niet over langere periodes.
NEEM DE VOLGENDE PROBLEEMOPLOSSINGEN IN ACHT:
- Probleem: De lamp begint niet te branden bij beweging in het detectiegebied.
Mogelijke oplossingen: Controleer of:
- De schakelaar in de positie „AUTO“ staat.
- de bewegingsmelder zo ingesteld is, dat bewegingen geregistreerd kunnen worden.
- het zonnepaneel zo gericht is, dat ze overdag zo veel mogelijk zonlicht krijgt.
-
de lading van de accu niet te laag is (3-4 zonnedagen lang opladen, met de schakelaar op OFF).
-
Probleem: Lamp knippert snel.
Mogelijke oplossing:
- zwakke accu Zonnelamp gedurende 3-4 zonnedagen opladen, waarbij de schakelaar op OFF moet staan.
- Probleem: De lamp werkt niet na 8 uur laden via de adapter.
Mogelijke oplossingen:
- Controleer of de gebruikte adapter overeenkomt met de voorgeschreven specificaties.
- Laat de spanning van de accu's controleren door een vakman, misschien is de accu beschadigt en moet ze vervangen worden.
Handleiding LED-spot op zonne-energie SOL 800 DE 3495
Technische informatie:
| Accu: | Lithium-ion 3,7 V/3,6 Ah |
| Zonnepaneel: | 160x200 mm, max. 300 mA/6 V |
| Aansluiting voor adapter: | 5 V DC, min. 800 mA, DC-stekker 5,5/2,5 (binnen positief) |
| Aantal led-lampjes: | 8 x LG SMD |
| Verlichtingstijd: | instelbaar van ca. 10 seconden tot 1 minuut |
| Detectiehoek: | 180° horizontaal, 60° verticaal |
| Reikwijdte: | max. 12 meter |
| Aanspreekgevoeligheid: | vast ingesteld 10 Lux |
| Veiligheidsklasse: | IP44 |
| Omgevingstemperatuur: | -10°C - + 45°C |
AFVALVERWIJDERING
Elektrische apparaten milieuvriendelijk verwijderen! Elektrische apparaten horen niet bij het gewone huisvuil! Conform de Europese richtlijn 2012/19/EG betreffende elektrische en elektronische apparatuur moeten afgedankte elektrische apparaten scheiden ingezameld worden en op een milieuduurzame manier gerecycleerd worden.
Vraag bij uw gemeentebestuur naar de mogelijkheden voor het verwijderen van afgedankte apparaten.
Het verkeerd verwijderen van batterijen en accu's kan het milieu beschadigen!
Batterijen en accu's horen niet bij het gewone huisvuil. Ze kunnen giftige zware metalen bevatten en moeten gescheiden verwijderd worden. Geef daarom de lege erijen af bij het inzamelpunt van uw gemeente.
