SOL 800 DE 3495 - Lamppu BRENNENSTUHL - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED-aurinkolamppu liiketunnistimella
Merkki	Brennenstuhl
Malli	SOL 800 DE 3495
Päävirtalähde	Aurinkopaneeli (max. 300 mA / 6 V) tai verkkovirtalaturi 5 V DC, min. 800 mA, liitin 5,5/2,5 (sisäkärki positiivinen)
Akun tyyppi	Li-Ion 3,7 V / 3,6 Ah
LEDien lukumäärä	8 LED LG SMD
Säädettävä valaistuksen kesto	Noin 10 sekuntia - 1 minuutti
Liiketunnistimen havaitsemiskulma	180° vaakasuunnassa, 60° pystysuunnassa
Liiketunnistimen kantama	Enintään 12 metriä
Valoherkkyys	Kiinteä asetus 10 Lux
Suojausluokka	IP44
Käyttölämpötila	-10 °C – +45 °C
Aurinkopaneelin mitat	160 x 200 mm
Paino	Noin 1,2 kg (arvio)
Päätoiminnot	Automaattinen valaistus liiketunnistuksella, valaistusajan säätö, AUTO/OFF-kytkin
Huolto ja puhdistus	Puhdista liiketunnistin ja aurinkopaneeli kostealla liinalla, ilman kemikaaleja tai hankaavia aineita
Turvallisuus	Älä käytä muuta aurinkopaneelia, tarkista kaapelin kunto, vaihda akku vain huoltopalvelun kautta
Varaosat ja korjattavuus	Akku vaihdettavissa vain Brennenstuhlin huoltopalvelun kautta
Yleiset tiedot	Takuu: katso käyttöohjeet; valmistaja: Brennenstuhl, 4 rue de Bruxelles, F-67170 Bernolsheim

Usein kysytyt kysymykset - SOL 800 DE 3495 BRENNENSTUHL

Kuinka ladata lamppu ensimmäistä kertaa?

Kaksi tapaa: aurinkolataus (kytke aurinkopaneelin kaapeli, kytkin OFF-asennossa, altista auringolle enintään 4 päivää) tai verkkovirtalataus (irrota aurinkopaneeli, kytke 5V/800mA laturi, kytkin OFF-asennossa, lataa enintään 8 tuntia).

Mihin asentaa päämoduuli ja aurinkokenno?

Päämoduuli on sijoitettava siten, että liiketunnistin peittää halutun alueen (kulma 180°, kantama 12 m). Aurinkokenno on suunnattava etelään, kallistettuna 30°–40°, ilman varjoa, maksimaalisen suoran auringonvalon saamiseksi.

Kuinka säätää liiketunnistinta?

Aseta kytkin AUTO-asentoon. Säädä tunnistimen suuntausta. Käytä TIME-säädintä valaistusajan säätämiseen (10 sekunnista 1 minuuttiin). Kierrä +-suuntaan lisätäksesi, --suuntaan vähentääksesi.

Mitä tehdä, jos lamppu ei syty liikkeestä huolimatta?

Tarkista: kytkin on AUTO-asennossa, tunnistin on suunnattu alueelle, aurinkokenno saa tarpeeksi valoa, akku on ladattu (lataa 3–4 aurinkoista päivää kytkin OFF-asennossa).

Lamppu vilkkuu nopeasti, mitä tehdä?

Tämä on yleensä merkki akun heikosta varauksesta. Lataa lamppua 3–4 aurinkoista päivää kytkin OFF-asennossa.

Voiko akun vaihtaa itse?

Ei, Li-Ion-akku on vaihdettava vain Brennenstuhlin huoltopalvelun toimesta vaurioiden välttämiseksi.

Kuinka puhdistaa lamppu ja aurinkokenno?

Käytä kosteaa liinaa ilman kemikaaleja tai hankaavia aineita. Puhdista liiketunnistin ja aurinkopaneeli säännöllisesti optimaalisen suorituskyvyn varmistamiseksi.

Kuinka säilyttää lamppu talvella tai pitkäaikaisen käyttämättömyyden aikana?

Aseta kytkin OFF-asentoon, säilytä lamppu ja aurinkopaneeli valoisassa paikassa (päivänvalo tai auringonvalo). Lataa täyteen neljän kuukauden välein akun säilyttämiseksi.

Millaista verkkovirtalaturia tulee käyttää?

5V DC -laturi, jonka vähimmäisvirta on 800 mA ja liitin 5,5/2,5 mm (sisäkärki positiivinen).

Mitä tehdä, jos lamppu ei toimi 8 tunnin verkkovirtalatauksen jälkeen?

Tarkista, että laturi vastaa spesifikaatioita (5V/800mA). Jos ongelma jatkuu, anna asiantuntijan tarkistaa akku; se saattaa olla vaurioitunut ja vaihdettava.

KÄYTTÖOHJE SOL 800 DE 3495 BRENNENSTUHL

Käyttöohje LED-aurinkovalaisin SOL 800 DE 3495

Kiitos, että valitsit tämän tuotteen.

Tutustu laitteeseen ennen sen ensikäyttöönottoa. Lue huolellisesti tämä käyttöohje sekä turvaohjeet. Käytä laitetta vain käyttöohjeessa kuvatulla tavalla ja kuvattuun tarkoitukseen. Säilytä tämä käyttöohje. Jos laite myydään tai luovutetaan eteenpäin, tämä käyttöohje on luovutettava laitteen mukana.

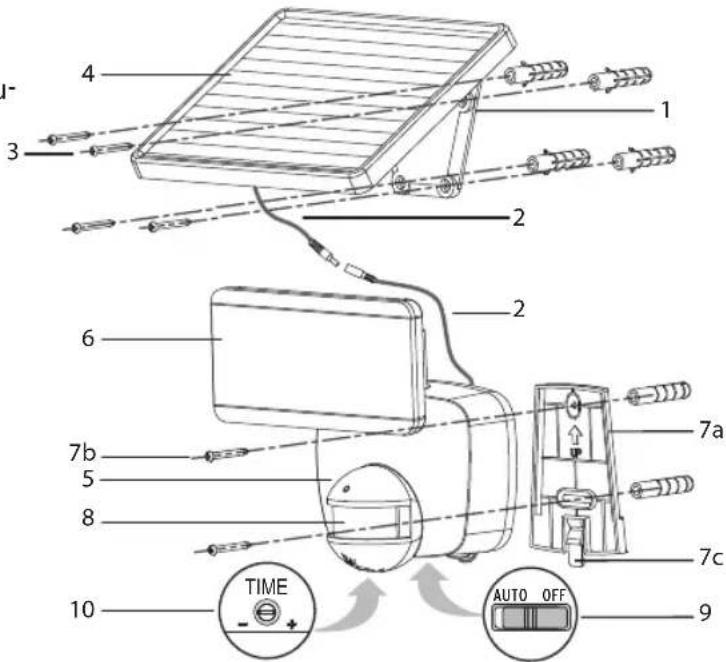

OSALISTA

1 Pidike

2 Valaisimen ja aurinkomoduulin välinen yhdyskaapeli

3 Asennusruuvit aurinkomoduulille (4x)

4 Aurinkomoduuli

5 Pääyksikkö

6 LED-yksikkö

7a Pääyksikön pidike

7b Pidikkeen asennusruuvit

7c Rasteriliitin

8 Liikkeenilmaisin

9 AUTO/OFF-katkaisin

10 Valaisuajan säädin

AURINKOENERGIALLA TOIMIVAN VALAISIMEN ENSILATAUS

Valaisin on ladattava ennen sen käyttöönottoa. Tämä voidaan tehdä kahdella tavalla:

Lataaminen aurinkomoduulilla:

Liitä aurinkomoduulin (4) johto (2) pääyksikköön (5).

Pääyksikön AUTO/OFF-katkaisimen (9) on oltava OFF-asennossa. Sijoita aurinkomoduuli paikkaan, jossa siihen kohdistuu suoraa auringonvaloa mahdollisimman pitkään.

Seuraavassa luvussa on annettu sopivaan asennuspaikkaan liittyviä ohjeita. Lataaminen saattaa vuodenajasta, sääolosuhteista ja aurinkomoduulin asennosta riippuen kestää jopa 4 päivää, ennen kuin valaisin voidaan ottaa käyttöön.

Käyttöohje

Lataaminen verkkovirralla:

Valaisin voidaan ladata kaupallisesti saatavalla stabiloidulla verkkolaitteella, jonka on täytet- tävä seuraavat vaatimukset: 5 V DC, väh. 800 mA, DC-pistoke 5,5/2,5 (sisältä positiivinen). Pääyksikön AUTO/OFF-katkaisimen on oltava OFF-asennossa.

Irrota aurinkopaneelin kaapeliliitoksen pistorasia ja pistoke.

Liitä verkkolaite aurinkovalaisimen pistorasiaan.

Liitä verkkolaite sen jälkeen sähköverkkoon.

Nyt valaisimen akku latautuu. Akun lataus voi kestää jopa 8 tuntia.

Irrota verkkolaite kork. 8 tunnin kuluttua ja liitä valaisin taas aurinkopaneeliin.

Tärkeää: Älä keskeytä virransaantia latauksen aikana, koska muutoin akku ei välttämättä lataudu kokonaan.

AURINKOVALAISIMEN JA AURINKOMODUULIN ASIANMUKAINEN ASENNUSPAIKKA

Pääyksikön asennus:

Pääyksikkö sisältää valaisimen, liiketunnistimen ja akun (Li-lon, 3,7 V/3,6 Ah).

Huomioi pääyksikköä asentaessasi, että liiketunnistimen valvonta-alue on asennuskorkeudesta riippuen enintään 180° kantaman ollessa korkeintaan 12 metriä. Kiinnitä laite kuvan A tai B osoittamalla tavalla. Käytä molempia pakkauksessa mukana olevia ruuveja (7) pääyksikön pidikkeen kiinnittämiseen.

Työnnä pääyksikkö pidikkeen yli, kunnes se napsahtaa paikalleen.

Huomio: Kuvan B esittämässä asennustavassa on ehdottomasti huomioitava, ettei valaisinyksikköön ei pääse vettä. Huolehdi siitä, että valaisin asennetaan sateelta suojattuun paikkaan.

Pääyksikön irrotus:

Paina rasteriliitintä ja työnnä pääyksikkö ylös ja irrota se.

Etelä Etelä

Käyttöohje LED-aurinkovalaisin SOL 800 DE 3495

Aurinkomoduuli:

Aurinkomoduuli on aurinkoenergialla toimivan valaisimen päävirtalähde. Se muuttaa auringtonvalon virraksi ja lataa akun. Huomio aurinkomoduulia asentaessasi, että aurinkokennot tarvitsevat mahdollisimman paljon SUORAA AURINGONPAISTETTA. Mitä kauemmin aurinkokennot ovat suorassa auringtonpaisteessa, sitä kauemmin valaisin toimii. Aurinkomoduulin olisi mahdollisuuksien mukaan oltava etelää kohti, jotta siihen kohdistuu mahdollisimman paljon suoraa auringtonpaistetta. Vältä kaikenlaista varjoa. Keski-Euroopassa suositellaan n. 30° - 40° kaltevuuskulmaa. Käytä neljää toimitukseen kuuluvaa ruuvia (osalistan kohta 3) asentaaksesi aurinkomoduulin kiinteälle pohjalle.

ASETUKSET JA KÄYTTÖÖNOTTO

Kun olet asentanut aurinkoenergialla toimivan valaisimesi, voit suorittaa laiteasetukset muutaman, yksinkertaisen vaiheen kautta.

Tärkeää:

varmista, että valaisin on ennen sen päälle kytkemistä ladattu kohdassa Aurinkoenergialla toimivan valaisimen ensilataus« kuvatulla tavalla.

Pääyksikössä on katkaisin (9), jossa on kaksi säätömahdollisuutta: AUTO ja OFF.

AUTO: käyttö liikkeenilmaisimen kanssa.

OFF: sammuttaa liikkeenilmaisimen/LED-valaisimen toiminnan Latausasento.

AUTO OFF

Liiketunnistimen säätäminen

Aseta katkaisin peruslatauksen jälkeen asentoon AUTO. Suuntaa liiketunnistin siihen suuntaan, josta haluat sen tunnistavan liikkeet. Aseta liiketunnistimen alapuolella oleva TIME-säädin minimiasentoon (-). Testaa tunnistusalue kulkemalla hitaasti valvottavalla alueella. Jos aurinkovalaisin ei syty halutulla tavalla, liiketunnistimen suuntausta on säädettävä.

Liiketunnistimessa on säädin.

TIME

1. TIME = valaistuksen kesto: voit säätää ajan, jonka valaisin on toiminnassa liikkeen havaitsemisen jälkeen aikavälille n. 10 sekuntia - 1 minuutti. Käännä TIME-säädintä suuntaan (+) pidentääksesi valaistuksen kestoa ja suuntaan (-) vähentääksesi kestoa.
   Huom: Säädetty aika alkaa liikeilmaisimen laukaisemisesta.
   Jokaisen liikkeen havaitsemisen jälkeen tästä eteenpäin säädetty aika käynnistyy jälleen alusta.

AKUN VAIHTAMINEN

Huomio: Akun voi vaihdattaa vain Brennenstuhl-huollossa.

Käyttöohje LED-aurinkovalaisin SOL 800 DE 3495

1. Älä käytä mitään muuta aurinkomoduulia kuin toimitukseen kuuluvaa moduulia. Toisen aurinkomoduulin käyttö saattaa johtaa loukkaantumisiin tai valaisimen vaurioitumiseen ja takuun raukeamiseen.
2. Aseta johto niin, että se on kunnolla kiinni eikä voi aiheuttaa mitään vaaratilanteita (esim. kompastumisvaara). Älä käytä aurinkoenergialla toimivaa valaisinta, jos johto on vaurioitunut tai viallinen.

PUHDISTUS

Pidä liikkeenilmaisin puhtaana pyyhkimällä se silloin tällöin kostealla liinalla.

Älä käytä laitteen puhdistamiseen kemikaaleja äläkä hankaavia aineita. Varmista, ettei aurinkomoduulissa koskaan ole likaa eikä muita kertymiä. Epäpuhdas aurinkokenno ei pysty lataamaan akkua täydellisesti. Tämä saattaa johtaa akun ennenaikaiseen vanhenemiseen ja laitteen epäluotettavaan toimintaan.

VARASTOINTI

Seuraa näitä ohjeita akun vioittumisen ehkäisemiseksi, jos haluat säilyttää valaisinta yli kaksi tai kolme päivää sisätiloissa:

1. Aseta säädin OFF-asentoon.
2. Varastoi valaisin ja aurinkomoduuli paikkaan, jossa on päivittäin auringonvaloa tai huoneenvaloa. Akku tarvitsee valoa, jotta se pysyy latautuneena varastoinnin aikana.
3. Varastoinnin aikana yksikkö on ladattava kokonaan neljän kuukauden välein. Jotta voidaan saavuttaa täydellinen teho, laitetta ei pitäisi varastoida pitkäksi aikaa.

HUOMIOI SEURAAVAKSI ESITELLYT ONGELMANRATKAISUMALLIT:

1. Ongelma: valaisin ei kytkeydy päälle valvonta-alueella tapahtuvasta liikkeestä huolimatta. Mahdollisia syitä: varmista, että:

2. katkaisin on asennossa AUTO.

3. liikkeenilmaisin on säädetty niin, että liikkeiden havaitseminen on mahdollista.
4. aurinkokenno on suunnattu niin, että se saa päivisin mahdollisimman paljon suoraa auringonpaistetta.

5. akun lataustaso ei ole liian alhainen (lataa yli 3-4 aurinkopäivää katkaisimen ollessa asennossa OFF).

6. Ongelma: valaisin vilkkuu nopeasti.

Mahdollisia syitä:

- heikko akku. Lataa aurinkoenergialla toimivaa valaisinta 3 - 4 aurinkopäivää katkaisimen ollessa asennossa OFF.

1. Ongelma: Valaisin ei toimi verkkolaitteella suoritetun 8 tunnin latauksen jälkeen. Mahdollisia syitä:

2. tarkista, että käyttämäsi verkkolaturi vastaa ylläkuvattuja teknisiä tietoja.

3. anna alan ammattilaisen tarkistaa akun jännite; akku saattaa olla vaurioitunut ja se täytyy vaihtaa.

Käyttöohje LED-aurinkovalaisin SOL 800 DE 3495

Tekniset tiedot:

Akku:	Li-lon 3,7 V/3,6 Ah
Aurinkomoduuli:	160 x 200 mm, maks. 300 mA/6 V
Verkkolaturilitäntä:	5 V DC, väh. 800 mA, DC-pistoke 5,5/2,5 (sisältä positiivinen).
LED-valojen määrä:	8 x LG SMD
Valaisun kesto:	säädettävissä n. 10-60 sekuntia
Valvontakulma:	180° vaakasuunnassa, 60° pystysuunnassa
Kantavuus:	enint. 12 metriä
Reagointiherkkyys:	pysyvästi säädetty 10 luksia
Suojaluokka:	IP44
Ympäristön lämpötila:	-10°C - +45°C

HÄVITYS

Hävitä sähkölaitteet ympäristöä kunnioittaen! Sähkölaitteet eivät kuulu talousjätteen joukkoon.

EU-direktiivin 2012/19/EY mukaan käytetyt sähkö- ja elektroniikkalaitteet on hävitettävä erillisessä keräyspisteessä, jonka jälkeen ne uusiokäytetään ympäristöä kunnioittaen. Lisätietoja vanhan laitteen hävittämisestä saat kuntasi viranomaisilta.

Paristojen ja akkujen vääränlaisesta hävityksestä johtuvia ympäristöhaittoja!

Paristot ja akut eivät kuulu talousjätteen joukkoon. Ne saattavat sisältää vaarallisia kovametalleja, ja siksi ne on hävitettävä erityisessä jätepisteessä. Toimita sen vuoksi käytetyt paristot kunnalliseen keräyspisteeseen.
