| Termék típusa | LED napelemes lámpa mozgásérzékelővel |
| Márka | Brennenstuhl |
| Modell | SOL 800 DE 3495 |
| Fő tápellátás | Napelemes modul (max. 300 mA / 6 V) vagy hálózati töltő 5 V DC, min. 800 mA, csatlakozó 5,5/2,5 (belső pozitív) |
| Akkumulátor típusa | Li-Ion 3,7 V / 3,6 Ah |
| LED-ek száma | 8 LED LG SMD |
| Állítható világítás időtartama | Körülbelül 10 másodperctől 1 percig |
| Mozgásérzékelő érzékelési szöge | 180° vízszintes, 60° függőleges |
| Mozgásérzékelő hatótávolsága | Maximum 12 méter |
| Fényérzékenység | Fix beállítás 10 Lux |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | -10 °C és +45 °C között |
| Napelemes modul méretei | 160 x 200 mm |
| Tömeg | Körülbelül 1,2 kg (becslés) |
| Fő funkciók | Automatikus világítás mozgásérzékeléssel, világítás időtartamának beállítása, AUTO/OFF kapcsoló |
| Karbantartás és tisztítás | Tisztítsa meg az érzékelőt és a napelemes modult egy nedves ruhával, vegyszerek és súrolószerek nélkül |
| Biztonság | Ne használjon más napelemes modult, ellenőrizze a kábel állapotát, az akkumulátort csak a szerviz cserélje |
| Alkatrészek és javíthatóság | Akkumulátor csak a Brennenstuhl vevőszolgálata által cserélhető |
| Általános információk | Garancia: lásd a használati útmutatót; gyártás: Brennenstuhl, 4 rue de Bruxelles, F-67170 Bernolsheim |
Gyakran ismételt kérdések - SOL 800 DE 3495 BRENNENSTUHL
Felhasználói kérdések a következőről SOL 800 DE 3495 BRENNENSTUHL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lámpa PDF formátumban ingyenesen! Találja meg kézikönyvét SOL 800 DE 3495 - BRENNENSTUHL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SOL 800 DE 3495 márka BRENNENSTUHL.
HASZNÁLATI ÚTMUTATÓ SOL 800 DE 3495 BRENNENSTUHL
Telepítési és kezelési útmutató SOL 800 DE 3495 napelemes LED-es sugárzó
Köszönjük, hogy termékünket választotta.
Az első üzembe helyezés előtt ismerkedjen meg a termékkel. Ennek érdekében figyelmesen olvassa el az alábbi kezelési útmutatót és a biztonsági előírásokat.
A készüléket csak a leírtaknak megfelelően és a megadott alkalmazási területeken használja. Órizze meg ezt az útmutatót. Amennyiben a készüléket továbbadja harmadik félnek, adja át a teljes dokumentációt is.

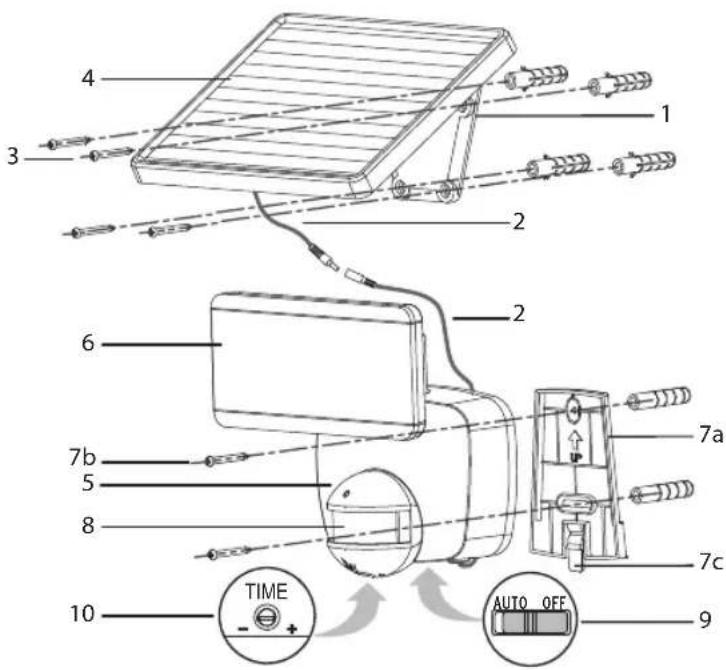

ALKATRÉSZLISTA
1 Tartó
2 Lámpa-napelemmodul csatlakozókábel
3 Szerelőcsavarok a napelemmodulhoz (4 db)
4 Napelemmodul
5 Főegység
6 LED-egység
7a Főegység tartója
7b Tartó szerelőcsavarjai
7c Csíptető
8 Mozgásérzékelő
9 AUTO / KI kapcsoló
10 Világításidő-szabályozó
A NAPELEMES LÁMPA ELSŐ FELTÖLTÉSE
Az üzembe helyezés előtt a napelemes lámpát fel kell tölteni.
Erre két lehetőség van:
Feltöltés a napelemmodulon keresztül:
Csatlakoztassa a napelemmodul (4) kábelét (2) a főegységhez (5).
A főegységen található AUTO / KI kapcsolónak (9) KI helyzetben kell lennie. Helyezze a napelemmodult olyan helyre, ahol a lehető leghosszabb ideig éri közvetlen napfény. Kérjük, tartsa be a megfelelő felszerelési helyekre vonatkozó utasításokat, melyek a következő szakaszban találhatók. Az évszak, az időjárás, valamint a napelemmodul helyzetének függvényében a feltöltés akár 4 napot is igénybe vehet, mielőtt a lámpát üzembe lehet helyezni.
Telepítési és kezelési útmutató SOL 800 DE 3495 napelemes LED-es sugárzó

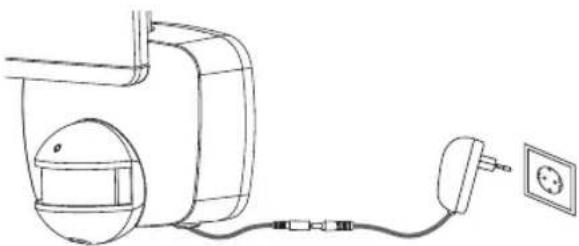

Feltöltés elektromos hálózatról:
A lámpa az alábbi jellemzőkkel bíró, kereskedelemben kapható, stabilizált tápegységgel tölthető fel: 5 V DC, min. 800 mA, 5,5/2,5 koaxiális csatlakozó (belső pozitív).
A főegységen található AUTO / KI kapcsolónak KI helyzetben kell lennie.
Húzza ki a napelem kábelcsatlakozójának a dugóját a kapcsolóhüvelyből.
Csatlakoztassa a tápegységet a napelemes lámpához vezető kapcsolóhüvelyhez.
Ezután csatlakoztassa a tápegységet az elektromos hálózathoz.
A lámpa akkumulátora elkezd töltödni. Az akkumulátor töltése akár 8 órát is igénybe vehet.
Legfeljebb 8 óra elteltével távolítsa el a tápegységet, és csatlakoztassa a lámpát a napelemhez.
Fontos: Töltés közben ne szakítsa meg az áramellátást, különben lehetséges, hogy az akkumulátor nem töltődik fel teljesen.
MEGFELELŐ FELSZERELÉSI HELYEK A NAPELEMES LÁMPA ÉS A NAPELEMMODUL SZÁMÁRA
A főegység felszerelése:
A főegység tartalmazza a lámpát, a mozgásérzékelőt, valamint az akkumulátort (lítiumion 3,7 V / 3,6 Ah).
Kérjük, a főegység felszerelésekor vegye figyelembe, hogy a mozgásérzékelő érzékelési tartománya a felszerelés magasságának függvényében legfeljebb 12 m-es hatótávolság esetén legfeljebb 180°.

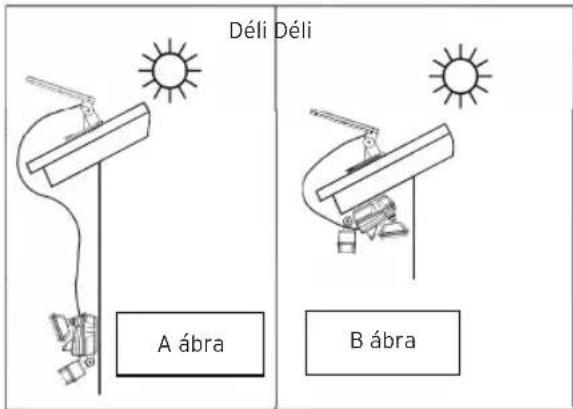

A készüléket az A vagy B ábrának megfelelően szerelje fel. A főegység tartójának rögzítéséhez használja a két mellékelt csavart (7).
Tolja rá a főegységet a tartóra, amíg rá nem kattan.
Figyelem: A B ábra szerinti felszerelési mód esetén feltétlenül ügyeljen rá, hogy ne kerülhessen víz a lámpaegységbe. Ennek érdekében gondoskodjon róla, hogy a felszerelés esőtől védett helyen történjen.
A főegység leszerelése:
Nyomja meg a csíptetőt, majd tolja fel a főegységet és vegye le azt.
Telepítési és kezelési útmutató SOL 800 DE 3495 napelemes LED-es sugárzó
Napelemmodul:
A napelemmodul a napelemes lámpa fő áramforrása. A napfényt árammá alakítja, és feltölti az akkumulátort. Kérjük, a napelemmodul felszerelésekor vegye figyelembe, hogy a napelemtábla lehetőség szerint KÖZVETLEN NAPFÉNYT igényel. Minél hosszabb ideig éri napfény a napelemtáblát, annál tovább tud üzemelni a lámpa.
A közvetlen napsugárzás elérése érdekében a napelemmodult lehetőleg déli irányban kell felszerelni. Kerüljön mindenféle árnyékolást. Közép-Európában az ajánlott hajlásszög kb. 30–40°. A napelemmodul szilárd alapon történő rögzítéséhez használja a mellékelt csavarokat (3).
FELÁLLÍTÁS ÉS ÜZEMBE HELYEZÉS
A napelemes lámpa sikeres felszerelése után a készüléket néhány egyszerű lépéssel üzembe helyezheti.
Fontos:
A lámpa bekapcsolása előtt győződjön meg róla, hogy a napelemes lámpa feltöltése „A napelemes lámpa első feltöltése” című szakaszban leírtaknak megfelelően megtörtént.
A föegységen található kapcsolónak (9) két állása van: AUTO és KI.
AUTO: Üzemelés mozgásérzékelővel.
KI: Kikapcsolja a mozgásérzékelő / LED-lámpa működését a töltéshez.
AUTO OFF
A mozgásérzékelő beállítása
A sikeres alaptöltés után állítsa a kapcsolót AUTO állásba.
Fordítsa a mozgásérzékelőt abba az irányba, ahonnan érzékelni kívánja a mozgást. Állítsa a mozgásérzékelő alján található időszabályozót (TIME) „minimum”-ra (-).
Az érzékelési tartomány tesztelése érdekében járja lassan körbe az érzékelési területet.
Ha a napelemes lámpa nem gyullad fel a kívánt módon, meg kell igazítani a mozgásérzékelőt.
A mozgásérzékelőn található egy szabályozó:
TIME
- TIME = Világításidő: Itt állíthatja be, hogy mennyi ideig világítson a lámpa a mozgás érzékelése után. A beállítható időtartam kb. 10 másodperc és 1 perc közötti lehet.
A világításidő növeléséhez forgassa az időszabályozót a (+) irányába, a világításidő csökkentéséhez pedig a (-) irányába.
Figyelem: A beállított időtartam a mozgásérzékelő kioldása után kezdődik.
Minden további mozgás érzékelése után ez az időtartam újrakezdődik.
Telepítési és kezelési útmutató SOL 800 DE 3495 napelemes LED-es sugárzó
AZ AKKUMULÁTOR CSERÉJE
Figyelem: Az akkumulátort csak a Brennenstuhl szervize cserélheti ki.
ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
- Ne használjon más napelemmodult, csak a szállítottat. Más napelemmodul használata sérüléshez vagy a lámpa károsodásához, valamint a garancia elvesztéséhez vezethet.
- Úgy fektesse le a kábelt, hogy az szilárdan legyen rögzítve, és ne jelentsen veszélyt (pl. botlásveszély). Ne használja tovább a napelemes lámpát, ha a kábel sérült vagy hibás.
TISZTÍTÁS
Idönként törölje le a mozgásérzékelőt egy nedves ronggyal, hogy megóvja a portól és a lerakódásoktól. A készülék tisztításához ne használjon vegyszereket vagy súrolószereket. Ezenkívül biztosítsa, hogy a napelemmodult ne érje por, és ne keletkezzenek rajta lerakódások. A beszennyeződött napelemtábla nem tudja teljesen feltölteni az akkumulátort. Ez az akkumulátor idő előtti elhasználódásához és a készülék nem megbízható működéséhez vezethet.
TÁROLÁS
Ha a lámpát két-három napnál tovább kívánja a házban tárolni, az akkumulátor károsodásának megelőzése érdekében kövesse az alábbi lépéseket:
- Állítsa a kapcsolót Kl állásba.
- Olyan helyen tárolja a lámpát és a napelemmodult, ahol naponta éri őket napfény vagy beltéri világítás. Ahhoz, hogy az akkumulátor a tárolás során megőrizze töltöttségét, fényre van szüksége.
- Hosszabb tárolás esetén az egységet négyhavonta teljesen fel kell tölteni. A teljes kapacitás elérése érdekében ne tárolja az egységet hosszabb időn át.
PROBLÉMA ESETÉN ALKALMAZZA AZ ALÁBBI MEGOLDÁSOKAT:
-
Probléma: A lámpa nem kapcsol be, amikor mozgás van az érzékelési tartományban. Lehetséges megoldások: Győződjön meg róla, hogy:
-
a kapcsoló AUTO állásban van-e.
– a mozgásérzékelő úgy van-e beállítva, hogy képes legyen érzékelni a mozgást.
– a napelemtábla olyan irányba van-e állítva, hogy napközben a lehető legtöbb közvetlen napfény érje.
– az akkumulátor töltöttsége nem túl alacsony-e (3–4 napig kell tölteni úgy, hogy közben a kapcsoló KI állásban legyen). -
Probléma: A lámpa gyorsan villog.
Lehetséges megoldás:
– Alacsony akkumulátortöltöttség. A napelemes lámpát 3–4 napig töltse úgy, hogy közben a kapcsoló KI állásban legyen.
- Probléma: A lámpa 8 óra tápegységről történő töltés után nem működik.
Lehetséges megoldások:
– Ellenőrizze, hogy az alkalmazott tápegység jellemzői megfelelnek-e az előírásoknak.
– Ellenőriztesse az akkumulátor feszültségét szakemberrel. Lehetséges, hogy az akkumulátor sérült, vagy ki kell cserélni.
Telepítési és kezelési útmutató SOL 800 DE 3495 napelemes LED-es sugárzó
Müszaki adatok:
| Akkumulátor: | Lítiumion 3,7 V / 3,6 Ah |
| Napelemmodul: | 160 x 200 mm, max. 300 mA / 6 V |
| Tápegység-csatlakozó: | 5 V DC, min. 800 mA, 5,5/2,5 koaxiális csatlakozó (belső pozitív) |
| LED-ek száma: | 8 db LG SMD |
| Világításidő: | kb. 10 másodperc és 1 perc között állítható |
| Érzékelési szög: | 180° vízszintesen, 60° függőlegesen |
| Hatótávolság: | max. 12 méter |
| Érzékenység: | 10 lux fixen beállítva |
| Védelmi típus: | IP44 |
| Környezeti hőmérséklet: | -10°C – +45°C |
ÁRTALMATLANÍTÁS
Az elektromos berendezéseket környezetbarát módon kell ártalmatlanítani! Az elektromos berendezéseket ne dobja a háztartási hulladékba.
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv értelmében az elektromos berendezések hulladékait szelektíven kell gyűjteni és gondoskodni kell környezetbarát újrahasznosításukról. A kiszolgált berendezések ártalmatlanítási lehetőségeiről érdeklődjön települése vagy városa önkormányzatánál.
Az elemek és akkumulátorok helytelen ártalmatlanítása károsíthatja a környezetet!
Az elemeket és akkumulátorokat ne dobja a háztartási hulladékba. Ezek mérgező nehézfémeket tartalmazhatnak, és különleges hulladékként kell öket kezelni.
Az elhasznált elemeket ezért adja le egy közösségi gyűjtőhelyen.
