NÁVOD K OBSLUZE SOL 800 DE 3495 BRENNENSTUHL
Návod k instalaci a obsluze Solární LED zářič SOL 800 DE 3495
Děkujeme, že jste se rozhodli pro koupi tohoto produktu.
Před prvním použitím se musíte důvěrně obeznámit s produktem.
Přečtěte si k tomu pozorně následující návod k obsluze a bezpečnostní pokyny.
Používejte přístroj pouze tak, jako je to popsané, a na uvedené účely používání.
Uschovejte tento návod. Vydejte všechny podklady při odevzdání přístroje třetím osobám.

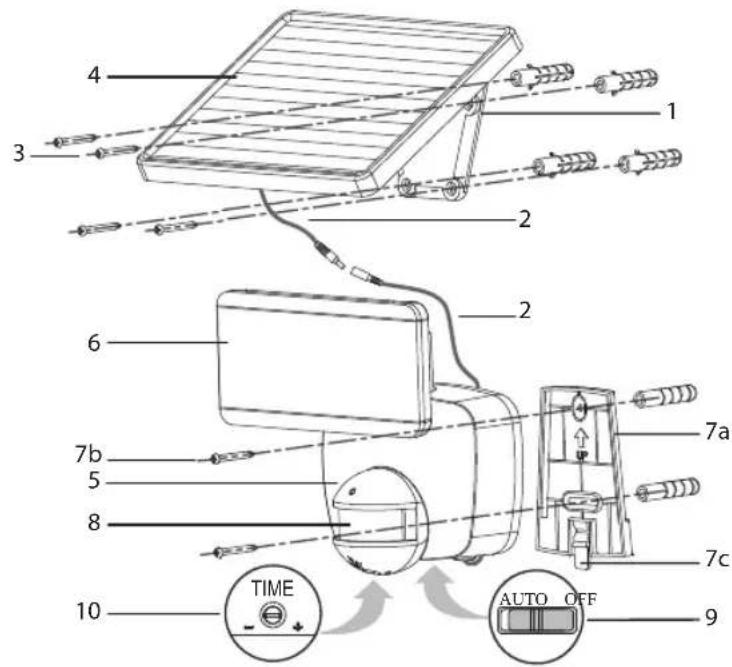

SEZNAM DÍLŮ
1 Držák
2 Spojovací kabel
lampa-solární modul
3 Montážní šrouby pro solární modul (4x)
4 Solární modul
5 Hlavní jednotka
6 Jednotka s LED
7a Držák hlavní jednotky
7b Montážní šrouby držáku
7c Blokovací svorka
8 Hlásič pohybu
9 AUTO / VYP spínač
10 Regulátor doby svícení
Dříve, než spustíte solární lampu do provozu, musí se tato nejdříve nabít.
K tomu máte dvě možnosti:
Nabití přes solární modul:
Spojte kabel (2) solárního modulu (4) s hlavní jednotkou (5).
Vypínač AUTO/VYP (9) na hlavní jednotce musí být nastaven na VYP. Umístěte solární modul na místo, kde je ozařováno co možná nejdéle prímým slunečným světlem Respektujte také pokyny k vhodným montážním místem v dalšíkapitole.
Vždy podle ročního období, počasí a polohy solárního modulu může trvat nabíjení až 4 dny ještě předtím, než lze spustit lampu do provozu.
Návod k instalaci a obsluze
Nabíjení přes sítový proud:
Nabíjení lze provádět pomocí běžného obchodního stabilizovaného síťového adaptéru s následujícími specifikacemi: 5 V DC, min. 800 mA, dutá zástrčka 5,5/2,5 (uvnitř pozitivní).
Vypínač AUTO/VYP na hlavní jednotce musí být nastaven na VYP.
Odpojte zásuvku a zástrčku kabelové spojky k solárnímu panelu.
Uzavřete síťový adaptér na zásuvce, která vede k solární lampě.
Spojte pak síťový adaptér s elektrickou sítí.
Pak se nabíjí akumulátor lampy. Nabíjení akumulátoru může trvat až do 8 hodin.
Odstraňte po max. 8 hodinách síťový adaptér a spojte opět lampu se solárním panelem.
Důležité: Nepřerušujte během nabíjení přívod proudu, protože v opačném případě nebude možné za jistých okolností kompletní nabití akumulátoru.
VHODNÁ MONTÁŽNÍ MÍSTA PRO SOLÁRNÍ LAMPU A SOLÁRNÍ MODUL
Montáž hlavní jednotky:
Hlavní jednotka obsahuje lampu, hlásič pohybu a akumulátor (Li-Ion 3,7 V/3,6 Ah).
Nezapomeňte, když montujete hlavní jednotku, že kontrolní rozsah hlásiče pohybu je podle montážní výšky max. 180° při dosahu max. 12 metrů.
Namontujte přístroj tak, jak je to znázorněno na obrázku A nebo B. Použijte oba šrouby (7) přiložené k balíku k upevnění držáku hlavní jednotky.
Posunujte hlavní jednotku přes držák, dokud tato nezaklapne.
Pozor: Při typu montáže znázorněném na obrázku B musíte bezpodmínečně myslet na to, aby nemohla proniknout voda do jednotky světla. Ujistěte se proto, aby se provedla montáž na místě chráněném před deštěm.
Demontáž hlavní jednotky:
Stiskněte blokovací svorku a přesuňte hlavní jednotku směrem nahoru a vyndejte.
Jih Jih
Návod k instalaci a obsluze
Solární LED zářič SOL 800 DE 3495
Solární modul
Solární modul je hlavním zdrojem proudu solární lampy. Mění slunečné světlo na proud a nabíjí akumulátor. Nezapomeňte při montáži solárního modulu, že solární jednotka potřebuje pokud možno PŘÍMĚ SLUNEČNÉ ZÁŘENÍ. Čím déle je vystavena solární buňka přímému slunečnému světlu, o to déle může být lampa v provozu.
Solární modul se musí pokud možno nastavit směrem na jih, aby se dosáhlo přímého slunečného záření. Zamezte jakémukoli druhu zastínění. V střední Evropě se doporučuje úhel sklonu cca 30° až 40°. Použijte čtyři přiložené šrouby (3) k balíku, abyste namontovali solární modul na pevný podklad.
NASTAVENÍ A UVEDENÍ DO PROVOZU
Po úspěšné instalaci lze nastavit solární lampu pomocí několika jednoduchých kroků.
Důležité:
Ujistěte se, že byla solární lampa nabitá tak, jak je to popsané v kapitole "První nabití solární lampy" ještě předtím, než se zapne lampa.
Na hlavní jednotce se nachází vypínač (9) s dvěma nastaveními polohy. AUTO a VYP.
AUTO: Poloha pro provoz s hlásičem pohybu.
VYP: Vypne funkci hlásiče pohybu / LED lampu
Přepnutí polohy na nabíjení.
AUTO OFF
Nastavení hlásiče pohybu
Přepněte vypínač po provedení základního nabíjení do polohy AUTO.
Nasměrujte hlásič pohybu tím směrem, kterým chcete identifikovat pohyby. Nastavte regulátor TIME na dolní straně hlásiče pohybu na „Minimum“ (-).
Vyzkoušejte oblast zaznamenávání tak, že pomalu obejdete kontrolovanou oblast.
Pokud se nespouští solární lampa podle vašich představ, musíte přizpůsobit nasměrování hlásiče pohybu.
Na hlásiči pohybu se nachází regulátor:
TIME
- TIME = Doba svícení: Můžete nastavit dobu, během které zůstane lampa po identifikaci pohybu zapnutá, na dobu mezi cca 10 sekundami a 1 minutou. Otočte regulátor TIME ve směru (+), abyste zvýšili dobu svícení, nebo ve směru (-), abyste snížili dobu svícení.
Pozor: Nastavená doba začíná po aktivaci hlásiče pohybu.
S každou následující identifikací pohybu začíná tato doba opět od začátku.
Návod k instalaci a obsluze
Solární LED zářič SOL 800 DE 3495
VÝMĚNA AKUMULÁTORU
Pozor: Akumulátor lze vyměnit v servisu firmy Brennenstuhl.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
- Nepoužívejte žádný jiný solární modul než dodávaný modul. Používání jiného solárního modulu může vést k zraněním nebo poškození lampy a zániku záruky.
- Uložte kabel tak, aby jej bylo možné bezpečně upevnit a aby z něj nemohlo vycházet žádné nebezpečí (např. riziko zakopnutí). Nepoužívejte dále solární lampu, pokud je poškozený nebo defektní kabel.
ČIŠTĚNÍ
Udržujte hlásič pohybu v dostatečné vzdálenosti od prachu a usazenin, tak, že jej utřete příležitostně suchým hadříkem. Nepoužívejte chemikálie nebo drhnoucí prostředky k čištění přístroje. Mimo to se musíte ujistit, že solární modul se kdykoli udržuje bez nečistoty a usazenin.
Znečištěná solární buňka nedokáže úplně nabít akumulátor. Může to vést k předčasnému stárnutí akumulátoru a nespolehlivé funkci přístroje.
USKLADNĚNÍ
Dodržujte tyto kroky, pokud chcete uskladnit lampu více než dva nebo tři dny doma, abyste zamezili poškození baterie:
- Nastavte vypínač do polohy VYP.
- Uskladněte lampu a solární modul tam, kde můžou denně dostávat slunečné nebo pokojové světlo. Akumulátor potřebuje světlo, aby se zachovalo nabíjení během uskladnění.
- Během delšího uskladnění se musí nabíjet jednotka kompletně každé čtyři měsíce. Aby se zachovala plná výkonnost, neskladujte jednotku během dlouhých období.
DODRŽUJTE NÁSLEDUJÍCÍ ŘEŠENÍ PROBLÉMŮ:
- Problém: Lampa se nezapne při pohybech v kontrolní oblasti.
Možná řešení: Ujistěte se, že:
- Je vypínač v poloze „AUTO“.
- Je nastavený hlásič pohybu tak, že lze zaznamenávat pohyby.
- Je nasměrovaná solární lampa tak, že dostává během dne co možná nejvíce přímého slunečného světla.
-
Nabití akumulátoru není příliš nízké (nabíjet 3-4 slunečné dny s vypínačem v poloze VYP).
-
Problém: Lampa rychle bliká.
Možné řešení:
- Slabý akumulátor. Nabíjejte solární lampu 3-4 slunečné dny, přičemž se musí nacházet vypínač v poloze VYP.
- Problém: Lampa nefunguje po 8 hodinách nabíjení přes síťový adaptér.
Možná řešení:
- Zkontrolujte, zda se shoduje používaný síťový adaptér s předepsanými specifikacemi.
- Nechte zkontrolovat napětí akumulátoru odborníkovi, příp. je akumulátor poškozený a musí se vyměnit.
Návod k instalaci a obsluze
Technická data:
| Akumulátor: | Li-lon 3,7 V/3,6 Ah |
| Solární modul | 160x200 mm, max. 300 mA/6 V |
| Přípojka pro síťový adaptér: | 5 V DC, min. 800 mA, dutá zástrčka 5,5/2,5 (uvnitř pozitivní) |
| Počet LED: | 8 x LG SMD |
| Doba svícení: | nastavitelná od cca 10 sekund do 1 minuty |
| Kontrolní úhel: | 180° horizontální, 60° vertikální |
| Dosah: | max. 12 metrů |
| Citlivost při spouštění: | fixně nastavena 10 Lux |
| Druh ochrany: | IP44 |
| Okolní teplota: | -10°C – +45°C |
LIKVIDACE
Ekologicky zlikvidujte elektrické prístroje! Elektrické spotřebiče nepatří do domovního odpadu!
Podle Evropské směrnice 2012/19/EU o elektrických a elektronických přístrojích se musí sbírat opotřebené elektrické spotřebiče separátně a odvézt na ekologickou recyklaci.
Možnosti likvidace vysloužilého přístroje můžete zjistit u vaši obecné nebo městské správy.
Ekologické škody způsobené špatnou likvidací baterií a akumulátorů!
Baterie a akumulátory nepatří do domovního odpadu! Můžou obsahovat těžké kovy a podléhají manipulaci se zvláštním odpadem.
Proto musíte odevzdat opotřebené baterie na komunálním sběrném místě.
