KULLANIM KILAVUZU SOL 800 DE 3495 BRENNENSTUHL

Bu ürünü satın almaya karar verdiğiniz için teşekkür ederiz.

Ürünü çalıştırmadan önce, ürünü tanımaya çalışın. Bunun için aşağıdaki kullanma kılavuzunu ve güvenlik uyarını dikkatli bir şekilde okuyun. Cihazı sadece tarif edildiği şekilde ve belirtilen kullanım alanlarında kullanın.

Bu kılavuzu saklayınız. Cihazı üçüncü şahıslara devrederken, bütün evraklarında teslim edin.

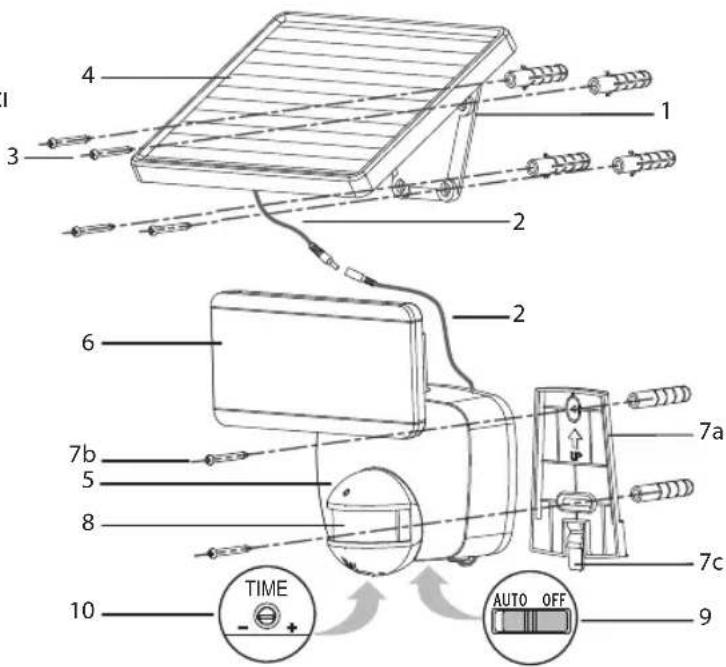

PARÇA LİSTESİ

1 Tutucu
3 Solar modül için montaj vidaları (4x)
4 Solar modülü
5 Ana birim
6 LED-birimi
7a Ana ünite tutacağı
7b Tutacak montaj civataları
7c Kilitleme klipsi
8 Hareket ileticisi
9 AUTO / OFF şalteri
10 Ayar çarkı yanma süresi

2 Projektör-Solar modül bağlantı kablosu

1 2 3 4 5 6 7a 7b 8 9 10 TIME AUTO OFF

SOLAR LAMBANIN İLK ŞARJ EDİLMESİ

Solar lambanın kullanımından önce şarj edilmesi gerekmektedir. Bunun için iki seçeneğiniz bulunuyor:

Solar modül üzerinden şarj etme:

Solar modülün (4) kablosunu ana üniteye (5) bağlayın.

Ana ünitedeki AUTO/OFF şalteri (9) OFF konumunda olmalıdır. Solar modülü olabildiğince uzun süre güneş ışığı alabileceği bir noktaya yerleştirin. Lütfen sonraki bölümde uygun montaj yerlerine ilişkin açıklamaları da dikkate alınız.

Mevsime, hava koşullarına ve solar modülün pozisyonuna göre projektör çalıştırılabilmesi için şarj edilmesi 4 güne kadar sürebilir.

Kullanma talimatı Solar LED Projektör SOL 800 DE 3495

Şebeke üzerinden şarj etmek:

Şarj işlemi, piyasada bulunan, aşağıdaki özellikleri sahip, sağlam bir elektrik adaptörü yardımıyla yapılabilir: 5 V DC, min. 800 mA, adaptör ucu 5,5/2,5 (pozitif merkezli).

Ana ünitedeki AUTO/OFF şalteri OFF konumunda olmalıdır.

Solar panele giden kablo bağlantısının yuvasını ve fişini birbirinden ayırın.

Solar lambaya giden yuvaya elektrik adaptörünü takın.

Ardından elektrik adaptörünü elektrik şebekesine bağlayın.

Şimdi lambanın aküsü şarj edilir. Akünün şarj edilmesi 8 saate kadar sürebilir.

En fazla 8 saat sonra elektrik adaptörünü çıkarın ve lambayı tekrar solar paneline bağlayın.

Önemli: Şarj işlemi sırasında elektrik beslemesini kesmeyin, aksi halde akü icabında tam şarj edilmez.

SOLAR LAMBA VE SOLAR MODÜL İÇİN UYGUN MONTAJ YERLERİ

Ana ünite montajı:

Ana ünite lambayı, hareket sensörünü ve aküyü (Li-ion 3,7 V/3,6 Ah) içerir.

Ana üniteyi monte ederken hareket sensörünün kontrol alanının, montaj yüksekliğine bağlı olarak maks. 12 metre kapsama alanında en fazla 180° olduğunu dikkate alınız.

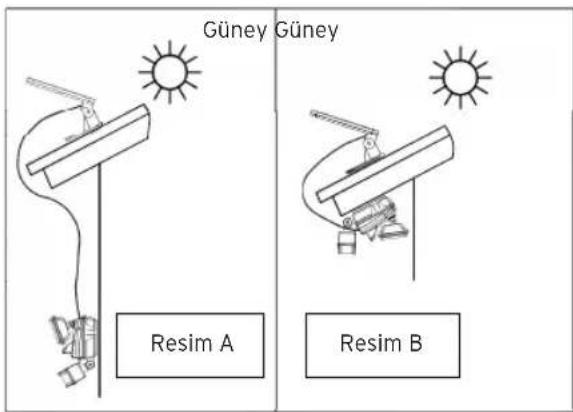

Cihazı Şekil A veya B'de gösterildiği gibi monte edin. Ana ünite tutacağını sabitlemek için paket içeriğinde bulunan cívataları (7) kullanın.

Ana üniteyi yerine yerleşene kadar tutacağın üzerine itin.

Dikkat: Şekil B'de gösterilen montaj türünde mutlaka aydınlatma ünitesine suyun girememesine dikkat edilmelidir. Bu nedenle montajın yağmurdan korunmuş bir yerde yapılmasını garanti edin.

Ana ünite demontajı:

Kilitleme klipsini bastırın ve ana üniteyi yukarıya doğru iterek çıkarın.

Güney Güney Resim A Resim B

Kullanma talimatı Solar LED Projektör SOL 800 DE 3495

Solar modulu:

Solar modulu, solar lambanın ana elektrik kaynağıdır. Guneş ışığını elektriğe cevirerek akuleri şarj eder. Solar modulunun montajı sırasında, solar hucrelerinin direkt guneş ışığı gormesine lutfen dikkat edin. Solar hucreleri ne kadar uzun sure guneş ışığına maruz kalırsa, lamba o kadar sure yanar. Solar modulu mumkun olduğu kadar guneye doğru bakması gerekir ki direkt guneş ışınlarını alabilsin. Her turlu golgelendirmeden kacının. Orta Avrupa'da 30° bis 40°'lik bir acı tavsiye edilmektedir. Solar modulunu sağlam bir tabana monte etmek icin, ilavedeki dort vidayı (Parca listesi Pos.3) kullanın.

AYARLAMA VE ÇALIŞTIRMA

Solar lambanın başarılı kurulumunun ardından, basit adımlarla ayarını yapabilirsiniz.

Önemli:

Lambayı açmadan önce, solar lambanın „Solar lambanın ilk şarj edilmesi“ nde belirtildiği şekilde şarj edildiğinden emin olun.

Ana ünitede iki ayar olanağına sahip bir şalter (9) bulunuyor: AUTO ve OFF.

AUTO: Hareket sensörlü çalıştırma ayarı.

OFF: Hareket sensörünün / LED-lambanın fonksiyonunu kapatır Şarj için ayar.

AUTO OFF

Hareket sensörünün ayarlanması

Şalteri ilk şarj yapıldıktan sonra AUTO pozisyonuna getirin.

Hareket sensörünü hareketleri tespit etmek istediğiniz yöne çevirin. Hareket sensörünün alt tarafından TIME ayarını "Minimum" (-) konuma getirin.

Kontrol altında tutulacak bölgenin etrafında yavaşça yürüyerek algılama alanını test edin.

Solar lamba istediğiniz gibi yanmazsa, hareket sensörünün yönü uyarlanmalıdır.

Hareket sensöründe bir ayar düğmesi bulunuyor:

TIME

1. TIME = Yanma süresi: Lambanın bir hareketi algıladıktan sonra yanlış süresini 10 saniye ila 1 dakika arası olarak ayarlayabilirsiniz. TIME-ayar çarkını (+) yönünde çevirin; böylece yanlış süresini uzatabilirsiniz ya da (-) yönüne çevirerek yanma süresini kısaltabilirsiniz.
   Dikkat: Ayarlanan süre, hareket ileticisi aktif hale geldiğinde başlar. Bir hareketten sonra gelecek her harekette bu süre yeniden baştan başlayacak.

AKÜNÜN DEĞİŞTİRİLMESİ

Dikkat: Akü sadece Brennenstuhl servisinde değiştirilebilir.

GENEL GÜVENLİK UYARILARI

1. Gönderilmiş olan solar modülü haricinde başka bir tane kullanmayın. Başka bir solar modülünün kullanımı yaralanmaya ya da lambanın hasar görmesine ve böylece Garanti'nin de yanmasına sebebiyet verebilir.
2. Kabloyu güvenlikli bir şekilde döseyin ki, bundan dolayı herhangi bir tehlike (takılma tehlikesi gibi) olmasın. Solar lambasını kablo hasar gördüğü taktirde kullanmayın.

Kullanma talimatı Solar LED Projektör SOL 800 DE 3495

TEMİZLİK

Hareket ileticisini toz ve kalıntılardan uzak tutun. Bunun için nemli bir bez kullanın.

Cihazın temizliğinde herhangi bir kimyasal yada aşındırıcı madde kullanılmamalıdır.

Bunun yanı sıra solar modülünde her zaman toz ve kalıntılardan uzak olduğundan emin olun.

Temiz olmayan bir solar hücresi, aküyü tam şarj edemez. Bu akünün zamanından önce eskimesine ve cihazın güvensiz çalışmasına sebebiyet verir.

SAKLAMA

Şayet lambanızı evde 2-3 gün saklamak istiyorsanız, bu adımları takip ediniz. Böylece pilde olası hasarları önlemiş olursunuz:

1. Şalteri OFF-konumuna getirin.
2. Lamba ve solar modülünü sürekli güneş ya da oda ışığı görebileceği bir yerde saklayın. Akü saklama süresi boyunca şarj olabilmesi için ışığa ihtiyacı vardır.
3. Daha uzun süreli bir saklama söz konusu ise, birim dört ayda bir tam şarj edilmesi gerekmektedir. Tam bir hizmet sağlayabilmesi için çok uzun süre saklama yapmayınız.

AŞAĞIDAKİ PROBLEM ÇÖZÜMLERİNİ DİKKATE ALINIZ:

1. Problem: Güvenlik alanında hareket olduğunda lamba yanmıyor.

Olası çözüm: Aşağıdakilerden emin olun:

• Şalter „AUTO“ konumunda.
• Hareket ileticisi, hareketleri algılayacak şekilde ayarlı.
• Solar hücresi, gün içinde direkt güneş ışığı alıyor.

• Akünün şarji zayıf. (3-4 gün boyunca güneşte, şalter OFF konumundayken şarj edin).

• Problem: Lamba çabuk yanıp sönüyor.

Olası çözüm:

Zayıf akü. Solar lambayı 3-4 gün boyunca güneşte, şalter OFF konumundayken şarj edin.

1. Problem: Elektrik adaptörü üzerinden 8 saat şarj edildikten sonra lamba çalışmıyor. Olası çözüm:

– Kullanılan güç kaynağının belirtilen özellikler ile olan uygunluğunu kontrol edin.
- Akünün gerilimini uzman bir kişi tarafından kontrol ettirin, belki akü hasarlıdır ve değiştirilmesi gerekmektedir.

Teknik bilgiler

Akü:	Li-ion 3,7 V/3,6 Ah
Solar modülü:	160x200 mm, maks. 300 mA/6 V
Güç kaynağı için bağlantı:	5 V DC, min. 800 mA, adaptör ucu 5,5/2,5 (pozitif merkezli)
LED-sayısı:	8 adet LG SMD
Yanış süresi:	yakl. 10 saniyeden 1 dakikaya kadar ayarlanabilir
Güvenlik alanı:	180° yatay, 60° dikey
Kapsam:	maks. 12 metre
Duyarlılık:	sabit ayarlanmış 10 lüks
Güvenlik türü:	IP44
Çevre ısısı:	-10°C – +45°C

Kullanma talimatı Solar LED Projektör SOL 800 DE 3495

TASFİYE

Elektrikli eşyaları çevre kurallarına göre tasfiye edin! Elektrikli cihazlar ev çöpüne atılmaz. Elektrik – elektronik eski cihazlarla ilgili Avrupa normları 2012/19/EG gereğince, kullanılmış elektrikli cihazlar ayrıştırılarak saklanmalı ve çevreye uygun geri dönüşümü sağlanmalıdır.

Cihazın tasfiyesi ile ilgili imkanlar için belediye yönetimlerine başvurabilirsiniz.

Pil ve akülerin hatalı tasfiyeden dolayı oluşan çevre kirliliği! Pil ve aküler ev çöpüne altılamaz. Ağır metal içerebilirler ve özel çöp olarak işlem görür. Bu nedenle kullanılmış pilleri yerel toplama yerlerine teslim ediniz.
