Tipo di prodotto	Lampada LED solare con rilevatore di movimento
Marca	Brennenstuhl
Modello	SOL 800 DE 3495
Alimentazione principale	Modulo solare (max. 300 mA / 6 V) o caricabatterie da rete 5 V DC, min. 800 mA, connettore 5,5/2,5 (positivo interno)
Tipo di batteria	Li-Ion 3,7 V / 3,6 Ah
Numero di LED	8 LED LG SMD
Durata di illuminazione regolabile	Da circa 10 secondi a 1 minuto
Angolo di rilevamento del rilevatore di movimento	180° orizzontale, 60° verticale
Portata del rilevatore di movimento	12 metri massimo
Sensibilità luminosa	Regolazione fissa a 10 Lux
Grado di protezione	IP44
Temperatura di funzionamento	-10 °C a +45 °C
Dimensioni del modulo solare	160 x 200 mm
Peso	Circa 1,2 kg (stima)
Funzioni principali	Illuminazione automatica tramite rilevamento di movimento, regolazione della durata dell'illuminazione, interruttore AUTO/OFF
Manutenzione e pulizia	Pulire il rilevatore e il modulo solare con un panno umido, senza prodotti chimici o abrasivi
Sicurezza	Non utilizzare altri moduli solari, verificare lo stato del cavo, sostituire la batteria solo tramite il servizio assistenza
Ricambi e riparabilità	Batteria sostituibile solo tramite il servizio post-vendita Brennenstuhl
Informazioni generali	Garanzia: consultare il manuale; produzione: Brennenstuhl, 4 rue de Bruxelles, F-67170 Bernolsheim

Domande frequenti - SOL 800 DE 3495 BRENNENSTUHL

Come caricare la lampada per la prima volta?

Due metodi: carica solare (collegare il cavo del modulo solare, interruttore su OFF, esporre al sole fino a 4 giorni) o carica da rete (scollegare il modulo solare, collegare un caricabatterie 5V/800mA, interruttore su OFF, caricare fino a 8 ore).

Dove installare il modulo principale e il sensore solare?

Il modulo principale deve essere posizionato in modo che il rilevatore di movimento copra l'area desiderata (angolo 180°, portata 12 m). Il sensore solare deve essere orientato verso sud, inclinato da 30° a 40°, senza ombra, per un massimo di luce solare diretta.

Come regolare il rilevatore di movimento?

Posizionare l'interruttore su AUTO. Regolare l'orientamento del rilevatore. Utilizzare la manopola TIME per regolare la durata dell'illuminazione (da 10 secondi a 1 minuto). Girare verso + per aumentare, verso - per diminuire.

Cosa fare se la lampada non si accende nonostante un movimento?

Verificare: l'interruttore è su AUTO, il rilevatore è orientato verso l'area, il sensore solare riceve abbastanza luce, la batteria è carica (caricare 3-4 giorni di sole con interruttore su OFF).

La lampada lampeggia rapidamente, cosa fare?

Di solito è un segno di batteria scarica. Caricare la lampada per 3-4 giorni di sole con l'interruttore su OFF.

Si può sostituire la batteria da soli?

No, la batteria Li-Ion deve essere sostituita solo dal servizio post-vendita Brennenstuhl per evitare danni.

Come pulire la lampada e il sensore solare?

Utilizzare un panno umido senza prodotti chimici o abrasivi. Pulire regolarmente il rilevatore di movimento e il modulo solare per garantire prestazioni ottimali.

Come conservare la lampada in inverno o in caso di inutilizzo prolungato?

Posizionare l'interruttore su OFF, conservare la lampada e il modulo solare in un luogo luminoso (luce diurna o solare). Ricaricare completamente ogni quattro mesi per preservare la batteria.

Che tipo di caricabatterie da rete utilizzare?

Un caricabatterie 5V DC con una corrente minima di 800 mA e un connettore 5,5/2,5 mm (positivo all'interno).

Cosa fare se la lampada non funziona dopo 8 ore di carica da rete?

Verificare che il caricabatterie corrisponda alle specifiche (5V/800mA). Se il problema persiste, far controllare la batteria da uno specialista; potrebbe essere danneggiata e dover essere sostituita.

MANUALE UTENTE SOL 800 DE 3495 BRENNENSTUHL

IT Istruzioni per l'uso Faretto solare a LED SOL 800 DE 3495

È necessario familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. Si prega, al riguardo, di leggere attentamente le seguenti istruzioni d'uso e le indicazioni di sicurezza. Utilizzare l'apparecchio solo come descritto e per gli ambiti di utilizzo indicati. Conservare la presente guida. In caso l'apparecchio venga ceduto a terzi, è necessario cedere anche la relativa documentazione.

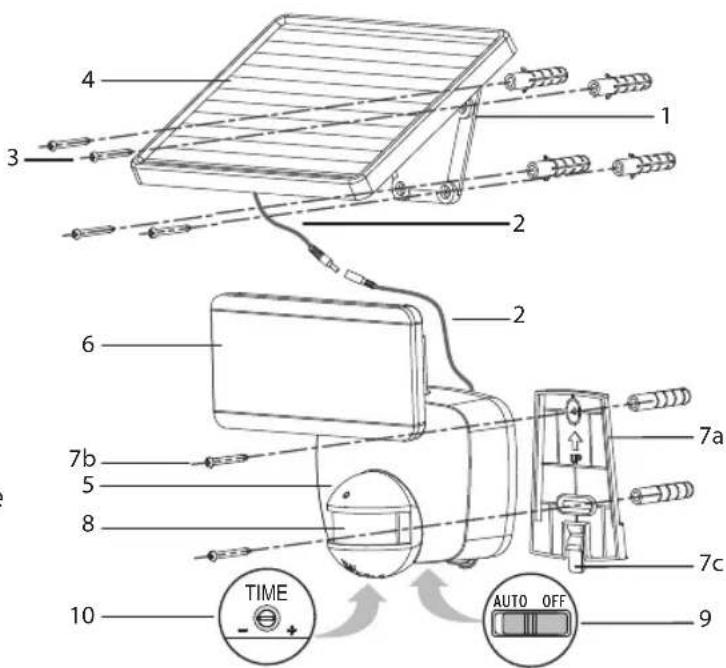

LISTA PEZZI

1 Supporto
2 Cavo di collegamento lampada-modulo solare
3 Viti di montaggio per modulo solare (4X)
4 Modulo solare
5 Unità principale
6 Unità a LED
7a Supporto unità principale
7b Viti di montaggio supporto
7c Clip griglia
8 Sensore di movimento
9 Interruttore AUTO / OFF
10 Regolatore durata illuminazione

PRIMA CARICA DELLA LAMPADA SOLARE

Prima di mettere in funzione la lampada è necessario caricarla. Per farlo vi sono due possibilità:

Carica tramite il modulo solare:

Collegare il cavo (2) del modulo solare (4) all'unità principale (5).

L'interruttore AUTO/OFF (9) che si trova sull'unità principale deve essere posizionato su OFF. Collocare il modulo solare in una posizione in cui possa essere irradiato il più a lungo possibile dalla luce solare diretta.

Attenersi anche alle indicazioni sui punti di montaggio adeguati contenute nel capitolo successivo.

A seconda della stagione, delle condizioni atmosferiche e della posizione del modulo solare, la carica può durare fino a 4 giorni prima che la lampada possa essere messa in funzione.

Istruzioni per l'uso

Carica tramite rete elettrica:

La carica può avvenire con l'ausilio di un alimentatore stabilizzato d'uso commerciale con le seguenti specifiche: 5 V CC, min. 800 mA, connettore 5,5/2,5 (centrale positivo).

L'interruttore AUTO / OFF che si trova sull'unità principale deve essere posizionato su OFF.

Staccare la presa e la spina del raccordo di cavi al pannello solare.

Collegare l'alimentatore alla presa che porta alla lampada solare.

Collegare poi l'alimentatore alla rete elettrica.

A questo punto, la batteria della lampada si carica. La carica della batteria può durare fino a 8 ore.

Dopo massimo 8 ore, estrarre l'alimentatore e ricollegare la lampada al pannello solare.

Importante: Durante la carica, non interrompere l'alimentazione elettrica, poiché altrimenti la batteria potrebbe non ricaricarsi completamente.

PUNTI DI MONTAGGIO ADEGUATI A LAMPADA E MODULO SOLARE

Montaggio dell'unità principale:

L'unità principale contiene la lampada, il sensore di movimento e la batteria (batteria agli ioni di litio, 3,7 V/ 3,6 Ah).

Durante l'installazione dell'unità principale tener conto del fatto che l'area di monitoraggio del sensore di movimento, a seconda dell'altezza a cui viene montato, raggiunge un massimo di 180° con una portata massima di 12 metri.

Fissare l'apparecchio come indicato nella Fig. A o B. Utilizzare entrambe le viti contenute nel pacchetto (7) per fissare il supporto dell'unità principale.

Spingere l'unità principale sul supporto finché non scatta in posizione.

Attenzione: Nel tipo di montaggio illustrato nella fig. B occorre assolutamente fare attenzione a che non possa penetrare acqua nell'unità di illuminazione. Accertarsi che il montaggio venga eseguito in un luogo riparato dalla pioggia.

Smontaggio unità principale:

Premere la clip della griglia e spingere l'unità principale verso l'alto e poi staccarla.

Sud Sud

Fig. A

Fig. B

Istruzioni per l'uso Faretto solare a LED SOL 800 DE 3495

Modulo solare:

Il modulo solare è la fonte di alimentazione elettrica principale della lampada solare. Essa trasforma la luce del sole in corrente e carica la batteria. Durante il montaggio del modulo solare, tener conto del fatto che la cella solare necessita il più possibile della LUCE DIRETTA DEL SOLE. Quanto più a lungo la cella solare è esposta alla luce diretta del sole, tanto più a lungo la lampada è in grado di funzionare. Il modulo solare dovrebbe essere possibilmente orientato verso sud, in modo da ricevere un'irradiazione solare diretta. Nell'Europa centrale si raccomanda un angolo di inclinazione da circa 30° a 40°. Utilizzare le quattro viti fornite con la confezione (pos. 3 della lista pezzi), per montare il modulo solare su una base solida.

REGOLAZIONE E MESSA IN FUNZIONE

Terminata con successo l'installazione della lampada solare, è possibile regolare l'apparecchio in pochi, semplici passaggi.

Accertarsi, prima di accenderla, che la lampada solare sia stata caricata come descritto nel capitolo »Prima carica della lampada solare«.

Sull'unità principale si trova un interruttore (9) con due possibilità di regolazione: AUTO e OFF.

AUTO: Posizione per funzionamento con sensore di movimento.

OFF: Disattiva la funzione del sensore di movimento / lampada a LED Posizione per la carica.

Regolazione del sensore di movimento

Una volta terminata l'operazione di carica, posizionare l'interruttore su AUTO. Orientare il sensore di movimento nella direzione in cui si desidera rilevare i movimenti. Posizionare il regolatore TIME sul lato inferiore del sensore di movimento su "minimo" (-). Testare il campo di copertura camminando lentamente intorno alla zona da monitorare. Se la lampada solare non si accende come desiderato, occorre adeguare l'orientamento del sensore di movimento.

Sul sensore di movimento c'è un interruttore di regolazione:

TIME

1. TIME = durata di illuminazione: è possibile regolare la durata di tempo, per il quale la lampada deve rimanere accesa dopo il rilevamento di un movimento, da circa 10 secondi ad 1 minuto. Ruotare il regolatore TIME in direzione (+), per aumentare la durata di illuminazione, oppure in direzione (-) per ridurre la durata di illuminazione. Attenzione: Lo spazio di tempo impostato parte dallo scatto del sensore di movimento. Con ogni successivo rilevamento di un movimento, tale spazio di tempo riparte da capo.

Istruzioni per l'uso Faretto solare a LED SOL 800 DE 3495

SOSTITUZIONE DELLA BATTERIA

Attenzione: La batteria può essere sostituita solo presso il centro assistenza della Brennenstuhl.

INDICAZIONI GENERALI DI SICUREZZA

1. Non utilizzare alcun altro modulo solare che non sia quello fornito. L'utilizzo di un altro modulo solare può causare lesioni o danni alla lampada e far decadere la garanzia.
2. Posare il cavo in modo che sia ben fissato e non rappresenti alcun pericolo (ad es. pericolo di inciampare).
   Non continuare ad utilizzare la lampada solare se il cavo è danneggiato o difettoso.

PULIZIA

Mantenere il sensore di movimento pulito da polvere e depositi, pulendolo di quando in quando con un panno umido. Non utilizzare sostanze chimiche o abrasive per pulire l'apparecchio. Assicurarsi, inoltre, che il modulo solare sia sempre libero da sporcizia e depositi. Una cella solare sporca non è in grado di caricare completamente la batteria. Ciò può comportare un prematuro invecchiamento della batteria ed un funzionamento inattendibile dell'apparecchio.

MAGAZZINAGGIO

Seguire questi passaggi nel caso si desideri tenere la propria lampada in casa per più di due o tre giorni, in modo da evitare danni alla batteria:

1. Posizionare l'interruttore su OFF.
2. Depositare la lampada ed il modulo solare dove siano quotidianamente esposti alla luce del sole o ambientale. La batteria necessita di luce per mantenere la carica durante il magazzinaggio.
3. Durante un magazzinaggio prolungato, l'unità deve essere caricata ogni quattro mesi. Per ottenere la massima efficienza, non depositarla per periodi di tempo prolungati.

OSSERVARE LE SEGUENTI RISOLUZIONI DI PROBLEMI:

1. Problema: La lampada non si accende muovendosi nell'area di monitoraggio. Possibili soluzioni: Accertarsi che:

2. L'interruttore sia in posizione »AUTO«.

3. Il sensore di movimento sia regolato in modo tale da poter rilevare i movimenti.
4. La cellula solare sia orientata in modo tale da ricevere, durante il giorno, quanta più luce solare diretta possibile.

5. La carica della batteria non sia troppo bassa (caricare per 3-4 giorni solari con l'interruttore su OFF).

6. Problema: La lampada lampeggia velocemente.

Possibile soluzione:

- Batteria con carica debole. Caricare la lampada solare per 3-4 giornate di sole, posizionando l'interruttore su OFF.

1. Problema: Dopo 8 ore di carica tramite alimentatore, la lampada non funziona. Possibili soluzioni:

2. Controllare che la rete utilizzata sia conforme alle specifiche prescritte.

3. Far controllare la tensione della batteria da personale esperto, la batteria potrebbe eventualmente essere danneggiata e necessitare di una sostituzione.

Istruzioni per l'uso

Dati tecnici:

Batteria:	agli ioni di litio 3,7 V/3,6 Ah
Modulo solare:	160x200 mm, max. 300 mA/6 V
Allacciamento alla rete elettrica:	5 V CC, min. 800 mA, connettore 5,5/2,5 (centrale positivo)
Numero di LED:	8 x LG SMD
Durata di illuminazione:	regolabile da ca. 10 secondi fino ad 1 minuto
Angolo di monitoraggio:	180° orizzontale, 60° verticale
Portata:	max. 12 metri
Sensibilità di risposta:	impostazione fissa a 10 Lux
Tipo di protezione:	IP44
Temperatura ambiente:	-10°C - +45°C

SMALTIMENTO

Smaltire gli apparecchi elettronici in modo ecocompatibile! Gli apparecchi elettronici non devono essere messi con i rifiuti domestici.

Conformemente alla direttiva europea 2012/19/CE sugli apparecchi elettrici ed elettronici, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.

Danni ambientali causati da un errato smaltimento di batterie e accumulatori!

Batterie ed accumulatori non fanno parte dei rifiuti domestici. Possono contenere metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di conseguenza le batterie usate devono essere conferite ad un centro di raccolta comunale.
