Type de produit	Lyre asservie professionnelle à LED
Marque	Cameo
Modèle	OPUS X4 PROFILE
Source lumineuse	LED 1 400 W, flux lumineux 50 000 lm
Angle de faisceau	5,5° - 48° motorisé
Mélange de couleurs	CMY + CTO, température de couleur 6 000 K
Roues de couleurs	2 roues : 1 avec 6 couleurs + ouvert, 1 avec CTO/CTB et IRC élevé
Gobos	2 roues de gobos, 6 gobos + ouvert par roue, rotation et indexation
Prisme	1 prisme, 2 facettes, rotatif
Mouvement panoramique/inclinaison	Pan 0-270°, Tilt 0-540° ou 630° (sélectionnable)
Diamètre lentille frontale	193 mm
Protocoles de contrôle	DMX512, Art-Net, sACN, W-DMX™ (émetteur/récepteur), RDM
Modes DMX	34, 41 et 56 canaux
Alimentation électrique	100-240 V AC, 50/60 Hz, consommation 1 670 W
Fusible	T25AL/250V, remplaçable de l'extérieur
Connecteurs	PowerCON TRUE1 entrée, DMX 3 et 5 broches entrée/sortie, RJ45 entrée/sortie réseau, USB pour mise à jour
Écran	LCD tactile rétro-éclairé, compatible gants, alimenté par batterie
Refroidissement	Ventilateur à contrôle automatique, modes Auto, Off, Constant Low/Mid/High

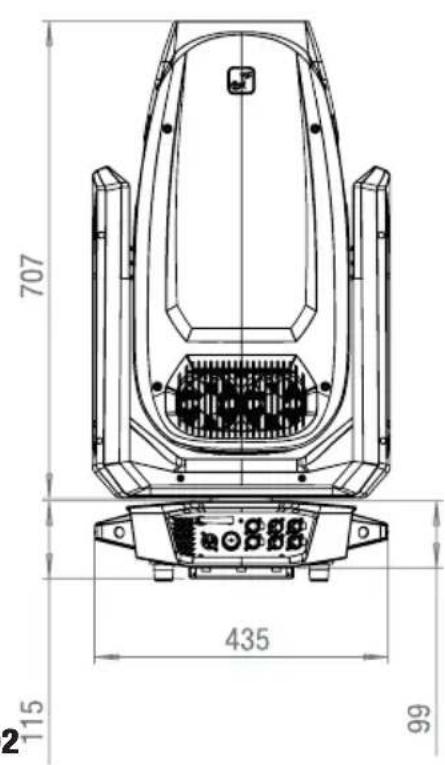

Dimensions (L x H x P)	441 x 830 x 312 mm
Poids	44,0 kg
Indice de protection	IP20, pour intérieur uniquement
Température de fonctionnement	0 à 40 °C, humidité < 80% sans condensation
Distance minimale surface éclairée	5 m
Distance minimale matériaux inflammables	0,5 m
Accessoires inclus	2 supports oméga, câble secteur, manuel d'utilisation
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide, dépoussiérer les entrées d'air, nettoyer les lentilles régulièrement. Débrancher avant entretien.
Sécurité	Groupe de risque RG2, ne pas fixer la source lumineuse. Utilisation professionnelle uniquement, pas pour usage domestique.
Pièces détachées et réparabilité	Sources lumineuses non remplaçables par l'utilisateur. Gobos remplaçables par personnel qualifié. Fusible remplaçable par l'utilisateur. Réparation par technicien agréé.

FOIRE AUX QUESTIONS - OPUS X4 PROFILE Cameo

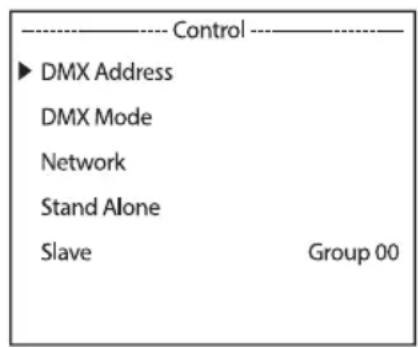

Comment régler l'adresse DMX de départ ?

Depuis l'écran principal, appuyez sur l'encodeur rotatif pour accéder au menu principal. Naviguez vers Control > DMX Address, puis tournez l'encodeur pour choisir l'adresse (de 001 à 512) et appuyez pour confirmer. L'adresse suivante disponible s'affiche automatiquement (Next: XXX).

Comment utiliser la fonction W-DMX sans fil ?

Dans Settings > Wireless, réglez State sur On et Operation Mode sur Receive (récepteur) ou TX (émetteur). Pour l'appairage, sélectionnez Linking > Reset sur le récepteur, puis Link sur l'émetteur. Le signal W-DMX est alors actif. Consultez l'icône de statut sur l'écran pour la qualité de la connexion.

Comment remplacer un gobo ?

Débranchez l'appareil et verrouillez les mouvements. Retirez le couvercle de la tête en déverrouillant les 4 verrous à baïonnette. Débranchez la fiche d'alimentation du module gobo, dévissez les 2 vis et retirez le module. Placez-le sur une surface propre, portez des gants. Pour retirer un gobo, tournez la roue pour l'aligner sur l'ouverture, poussez délicatement pour le sortir. Insérez le nouveau gobo dans son support, repositionnez le module et refermez. Seul un personnel qualifié doit effectuer cette opération.

Que faire si l'écran affiche un triangle d'avertissement ?

Un triangle avec point d'exclamation indique un défaut technique. Appuyez dessus pour plus de détails ou allez dans Info > Error Info pour identifier le composant défectueux. Si l'erreur persiste après redémarrage ou réinitialisation (Service > Reset > All), contactez un centre de service agréé.

Comment nettoyer l'appareil ?

Avant tout nettoyage, débranchez l'alimentation. Utilisez un chiffon propre légèrement humide pour le boîtier. Nettoyez régulièrement les entrées et sorties d'air avec un aspirateur ou de l'air comprimé (en bloquant les ventilateurs). Les lentilles doivent être nettoyées avec un produit adapté pour éviter les rayures. N'utilisez pas de produits agressifs.

Quelle est la distance de sécurité à respecter ?

La distance minimale par rapport à la surface éclairée est de 5 mètres. Par rapport aux matériaux inflammables ordinaires, elle est de 0,5 mètre. Ces valeurs sont indiquées sur l'appareil et dans les caractéristiques techniques.

Comment mettre à jour le micrologiciel (firmware) ?

Téléchargez la dernière version du firmware depuis le site Cameo et copiez les fichiers sur une clé USB (dossier sans caractères spéciaux). Débranchez l'appareil du secteur et toutes les connexions d'entrée. Insérez la clé USB dans le port USB, rebranchez l'appareil. Allez dans Service > USB Update et réglez sur Yes. Suivez les instructions à l'écran. Ne retirez pas la clé pendant la mise à jour.

Pourquoi la luminosité diminue-t-elle en mode ventilateur Off ?

Le mode Fan Off désactive complètement le ventilateur pour un fonctionnement silencieux, mais cela réduit fortement la luminosité pour éviter la surchauffe. Utilisez les modes Constant Low ou Auto si vous avez besoin de plus de lumière. Consultez Settings > Fan pour choisir le mode adapté.

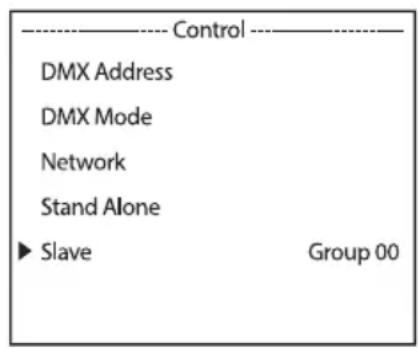

Comment configurer le projecteur en mode maître/esclave ?

Sur le maître, activez un mode autonome (Control > Stand Alone > Play Scene). Réglez Master/Alone sur Master pour renvoyer le signal. Sur l'esclave, allez dans Control > Slave et sélectionnez le même groupe (Group 00 par défaut). Connectez les appareils via DMX ou W-DMX. L'esclave suivra alors le maître.

Quels sont les modes DMX disponibles ?

Le projecteur propose trois modes DMX : 34 canaux, 41 canaux et 56 canaux. Le mode 56 canaux offre le contrôle le plus complet (gobos rotatifs, prismes, etc.). Sélectionnez le mode dans Control > DMX Mode selon les besoins de votre console.

MODE D'EMPLOI OPUS X4 PROFILE Cameo

Cet appareil a été développé et fabriqué selon les normes de qualité les plus élevées afin de garantir de nombreuses années de fonctionnement sans problème. Veuillez lire attentivement ce manuel d'utilisation afin de pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. De plus amples informations sur Cameo Light sont disponibles sur notre site web CAMEOLIGHT.COM

INFORMATIONS SUR CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Gardez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, il est important d'inclure également ce manuel d'utilisation, car il fait partie intégrante du produit.

UTILISATION PRÉVUE

Ce produit est un appareil pour technologie événementielle.

Ce produit a été développé pour une utilisation professionnelle dans le domaine de la technologie événementielle et ne convient pas à un usage domestique.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle.

Fonctionnement temporaire ! Les équipements événementiels sont généralement conçus pour un usage temporaire et non pour un fonctionnement continu et une installation fixe.

Une utilisation du produit non conforme aux caractéristiques techniques et aux conditions d'utilisation spécifiées est considérée comme une utilisation incorrecte.

Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

• À une utilisation par des personnes (notamment les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
• Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

EXPLICATION DES TERMES ET PICTOGRAMMES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, parfois utilisé en combinaison avec un pictogramme, fait référence à des situations potentiellement dangereuses ou pouvant présenter un risque pour la vie ou l'intégrité physique.

3. MISE EN GARDE : Le terme MISE EN GARDE, éventuellement associé à un pictogramme, est utilisé pour indiquer des situations ou des conditions pouvant entraîner des blessures.

4. ATTENTION : Le mot ATTENTION, éventuellement associé à un pictogramme, fait référence à des situations ou à des conditions qui peuvent entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme identifie les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers occasionnés par les surfaces portées à haute température.

Ce pictogramme indique qu'il faut éviter de regarder ou de fixer la source lumineuse.

Ce pictogramme indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme indique que l'appareil ne peut être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'effectuez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. Cet appareil ne peut être réparé que par des spécialistes agréés.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne coupez jamais le conducteur de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Assurez-vous que les câbles sous tension ne sont pas tordus, pincés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, n'utilisez pas l'appareil.
4. Les cordons secteur captifs ne peuvent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne connectez pas l'appareil avant de l'avoir réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du réseau sur tous les contacts, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Remplacez les câbles secteur enfichables uniquement par des câbles d'origine.

DANGER :

1. Danger d'asphyxie/étouffement ! Les sacs en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites.
2. Danger en cas de chute de l'appareil ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Vérifiez que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. N'utilisez l'appareil que conformément à l'usage prévu.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.

1. Respectez toujours la distance minimale spécifiée par rapport aux matériaux inflammables ordinaires. Sauf mention explicite, la distance minimale est de 0,3 m.
2. Respectez toujours la distance minimale par rapport à la surface éclairée indiquée sur l'appareil.

MISE EN GARDE :

1. Les composants mobiles tels que les supports de montage ou d'autres composants mobiles peuvent se coincer.
2. Dans le cas d'appareils comportant des composants motorisés, il existe un risque de blessure dû au mouvement de l'appareil. Un mouvement brusque de l'appareil peut provoquer des réactions de choc.
3. La surface du boîtier de l'appareil peut devenir très chaude en cours de fonctionnement normal. Veillez à ce qu'il ne soit pas possible de toucher accidentellement le boîtier. Laissez toujours l'appareil refroidir suffisamment avant de le déplacer, d'effectuer des travaux d'entretien, de le recharger, etc.

ATTENTION :

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs, de poêles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisamment refroidi et ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils font en permanence l'objet d'améliorations. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

ATTENTION ! INFORMATIONS IMPORTANTES SUR LES PRODUITS D'ÉCLAIRAGE

1. Ce dispositif est un dispositif de groupe de risque 2. Ne fixez pas la source lumineuse. Ne fixez pas le faisceau lumineux lui-même. Ne regardez pas directement la source lumineuse avec un instrument optique, tel qu'une loupe ou des jumelles.
2. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles.
3. Ces projecteurs sont équipés de sources lumineuses installées de manière permanente. Elles ne peuvent pas être remplacées par l'utilisateur. Les sources lumineuses contenues dans ce projecteur ne peuvent être remplacées que par le fabricant, son partenaire de service ou une personne de qualification similaire.

TRANSMISSION DE SIGNAUX PAR RADIO (PAR EXEMPLE, W-DMX OU SYSTÈMES AUDIO SANS FIL) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnantes.

Voici, à titre d'exemple, quelques facteurs susceptibles d'avoir un impact sur la portée et la stabilité du signal :

Absorption/blindage (par exemple, maçonnerie, structures métalliques, eau)

Utilisation intensive du spectre HF (par exemple, réseaux locaux sans fil de grande puissance)

Interférences

Rayonnement électromagnétique (par exemple, écrans vidéo LED, gradateurs)

Toutes les valeurs de portée se réfèrent à une utilisation en champ libre avec un contact visuel entre émetteur et récepteur, et en l'absence d'interférences.

L'exploitation des systèmes de transmission radio est soumise à des réglementations officielles. Ces réglementations peuvent varier d'une région/d'un pays à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (par exemple, fréquence radio et puissance de l'émetteur).

AVERTISSEMENT : Les appareils avec transmission de signaux sans fil ne conviennent pas à une utilisation dans des zones sensibles où le fonctionnement de la radio peut entraîner des interactions potentiellement préjudiciables. Citons notamment :

• Hôpitaux, centres de santé ou autres établissements de soins de santé qui fournissent un traitement au patient avec du personnel et des équipements qualifiés.
• Zones dangereuses de classe I, II et III
• Zones d'accès restreint
  • Installations militaires
• Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

TRANSMISSION VIA W-DMX

AVERTISSEMENT : De façon générale, la transmission DMX sans fil ne doit pas être utilisée pour des applications impliquant des facteurs liés à la sécurité qui pourraient entraîner des blessures ou des dommages matériels en cas de défaillance.

Cela s'applique en particulier aux scènes et structures mobiles, aux moteurs/ascenseurs ou dispositifs de levage commandés par DMX pour contrôle de plates-formes élévatrices, de systèmes hydrauliques ou de dispositifs mobiles similaires.

En outre, la transmission DMX sans fil ne doit pas être utilisée pour déclencher des dispositifs générateurs de flammes ou pyrotechniques, des effets à explosion ou pour contrôler des effets de gaz ou de liquides. Ces dispositifs peuvent être des canons à CO2, des canons à confettis, des machines à effets d'eau ou autres.

ATTENTION!

DOMMAGES POTENTIELS CAUSÉS PAR DES SOURCES LUMINEUSES EXTERNES

Le rayonnement solaire, les rayons laser et les faisceaux lumineux d'autres projecteurs peuvent endommager le boîtier et les composants internes tels que les filtres, les roues de gobos et de couleurs, les moteurs, les câbles, les courroies, etc. ainsi que les sources lumineuses.

N'exposez pas l'appareil et en particulier l'ouverture de l'objectif à la lumière directe du soleil, aux rayons laser et aux faisceaux lumineux d'autres projecteurs lors du déballage, de l'installation, d'une non-utilisation prolongée, et en cours d'utilisation. Lorsque l'appareil n'est pas utilisé, orientez toujours l'ouverture de l'objectif vers le sol. Les dommages causés par des sources lumineuses externes sont exclus de la garantie du fabricant.

NOTES À PROPOS DES APPAREILS PORTABLES D'INTÉRIEUR

1. Utilisation temporaire ! Le matériel événementiel est généralement conçu pour une utilisation temporaire.
2. Un fonctionnement continu ou une installation permanente peut entraîner une altération des fonctionnalités et un vieillissement prématuré de l'appareil.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit contient les éléments suivants :

1 Câble secteur
▶ 2 Supports en oméga
▶ Manuel de l'utilisateur

LYRE ASSERVIE PROFESSIONNELLE À LED CLOX4P

FONCTIONS DE CONTRÔLE DISPONIBLES :

Contrôle DMX à 34, 41 et 56 canaux

Mode maître/esclave

Mode autonome

W-DMX ^TM

POINTS FORTS :

LED 1 400 W. DMX512. W-DMX™. Compatible Art-Net et sACN. Connecteurs DMX 5 points. Livré avec 2 supports de montage en oméga. Tension secteur : 100 à 240 V.

Le projecteur est compatible avec le protocole RDM (Remote Device Management). Ce protocole de gestion à distance permet à l'utilisateur de contrôler l'état et la configuration des appareils RDM à l'aide d'un contrôleur compatible RDM, tel que le Cameo UNICON disponible en option (numéro d'article CLIREMOTE).

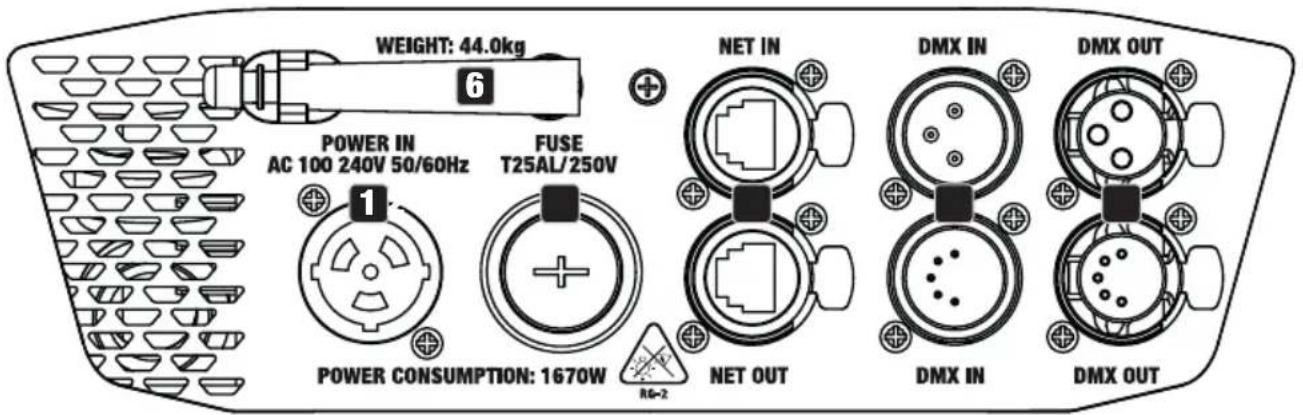

CONNECTEURS, CONTRÔLES ET INDICATEURS

WEIGHT: 44.0kg 6 POWER IN AC 100 240V 50/60Hz FUSE T25AL/250V 1 POWER CONSUMPTION: 1670W RG-2 NET IN NET OUT DMX IN DMX IN DMX OUT DMX OUT

1 POWER IN

Embase d'entrée secteur compatible TRUE1. Tension secteur : 100 à 240 V, 50-60 Hz. Un câble secteur approprié, avec connecteur compatible TRUE1, est inclus dans l'emballage.

2 FUSIBLE

Porte-fusible pour fusibles de 10 x 38 mm. REMARQUE IMPORTANTE : Ne remplacez le fusible que par un fusible de même type et de même valeur. En cas de défaillance persistante du fusible, veuillez prendre contact avec un centre de service autorisé.

3 ENTRÉE DMX IN

Embases XLR mâles à 3 et 5 broches pour branchement d'un contrôleur DMX (par exemple, une console lumières DMX) N'utilisez qu'un seul port à la fois.

4 RENVOI DMX OUT

Embases femelles XLR à 3 et 5 broches pour l'envoi du signal de contrôle DMX. N'utilisez qu'un seul port à la fois.

5 NET IN / NET OUT

Port réseau RJ45 pour la connexion à un réseau Art-Net ou sACN afin d'envoyer le signal de contrôle. Utilisez des câbles CAT 5e ou supérieur pour configurer le réseau.

6 ANTENNE W-DMX™

Antenne pour le contrôle via W-DMX™.

cameo® OPUS®X4 PROFILE 10 7 9 BACK 8

7 ÉCRAN À CRISTAUX LIQUIDES TACTILE RÉTRO-ÉCLAIRÉ

L'écran à cristaux liquides tactile intégré, compatible avec des gants, permet de contrôler directement le projecteur en local. Il indique le mode de fonctionnement en cours (écran principal), les éléments du menu principal et des sous-menus, ainsi que la valeur numérique ou l'état dans certains éléments du menu. Si aucun signal de contrôle n'est envoyé à l'appareil, les caractères au centre de l'écran se mettent à clignoter ; le clignotement s'arrête dès qu'un signal de contrôle est disponible (W-DMX, DMX et fonctionnement en mode esclave, Art-Net et sACN).

8 ENCODEUR ROTATIF/BOUTON

Cet encodeur rotatif/bouton permet de naviguer dans le menu d'édition, de régler les paramètres du système et de modifier les valeurs des éléments de menu correspondants.

À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez les différents éléments du menu principal (tels que Control, Settings, Info) et des sous-menus en tournant l'encodeur et confirmez la sélection en appuyant sur l'encodeur. Pour modifier une valeur ou un état, tournez l'encodeur ; pour confirmer le changement de valeur ou d'état, appuyez sur l'encodeur.

9 BACK

Appuyez brièvement sur BACK pour remonter d'un niveau dans la structure du menu. Pour passer directement des sous-menus à l'affichage principal, appuyez sur la touche BACK pendant environ 2 secondes.

10 PORT USB

Port d'interface USB pour la mise à jour du micrologiciel de l'appareil. Dans le menu "Service", réglez l'état de "USB Update" sur "Yes". Lorsqu'il est disponible, téléchargez le dernier micrologiciel à partir de la page du produit à l'adresse www.cameolight.com, décompressez-le et copiez les fichiers dans un dossier au nom sans caractères spéciaux sur une clé USB. Débranchez le projecteur du secteur ainsi que toutes les connexions d'entrée (DMX/Ethernet), connectez la clé USB au port USB et reconnectez le projecteur au secteur. La clé USB est automatiquement reconnue et apparaît à l'écran. Naviguez ensuite vers le dossier contenant les fichiers du micrologiciel sur la clé USB et cliquez sur "ON" pour confirmer. La procédure de mise à jour commence. Si des mises

à jour sont nécessaires pour plusieurs composants, la procédure doit être exécutée individuellement pour toutes les mises à jour. Ne retirez pas la clé USB et ne débranchez pas le projecteur du secteur pendant la procédure de mise à jour.

ÉCRAN ALIMENTÉ PAR BATTERIE

Alimenté par batterie, l'écran peut être activé même si l'appareil n'est pas branché sur le secteur. Pour ce faire, appuyez sur l'encodeur et maintenez-le enfoncé pendant environ 2 secondes. Vous pouvez alors accéder aux informations de l'appareil, modifier les valeurs des paramètres du projecteur et les enregistrer sans être branché au secteur. Le contrôle externe du projecteur n'est pas disponible dans ce cas. Pour cette raison, l'écran indique l'absence de signal DMX, même si un signal DMX arrive sur l'appareil.

LOCK UNLOCK 11

11 VERROUILLAGE DU PANNEAU

Dispositif de verrouillage mécanique empêchant la rotation de la tête du projecteur dans le sens vertical pendant le transport (8 positions possibles). Débranchez l'appareil et faites glisser le levier de verrouillage dans le sens de l'axe de rotation de l'inclinaison, en déplaçant la tête de l'appareil verticalement jusqu'à trouver l'une des 8 positions de verrouillage et que le levier de verrouillage s'enclenche. Déverrouiller le dispositif de fermeture avant la mise en service de l'appareil (UNLOCK).

LOCK 12 UNLOCK

12 VERROUILLAGE DU BASCULEMENT

Dispositif de verrouillage mécanique empêchant la rotation de la tête du projecteur dans le sens vertical pendant le transport (7 positions possibles). Débranchez l'appareil et faites glisser le levier de verrouillage dans le sens de l'axe de rotation de l'inclinaison, en déplaçant la tête de l'appareil verticalement jusqu'à trouver l'une des 7 positions de verrouillage et que le levier de verrouillage s'enclenche. Déverrouiller le dispositif de fermeture avant la mise en service de l'appareil (UNLOCK).

13 3

13 POIGNÉES ENCASTRÉES

Outre les deux poignées de transport situées dans la base, les deux bras de l'appareil sont dotés de poignées pratiques, encastrées à l'intérieur de leur partie supérieure.

UTILISATION

À NOTER :

Lorsque le projecteur est correctement branché sur le secteur, le logo Cameo s'affiche sur l'écran lors de la mise en route et de la réinitialisation du moteur, ainsi que des détails à propos du modèle de l'appareil. Le projecteur est ensuite prêt à fonctionner, dans le dernier mode activé avant extinction.

L'affichage principal est désactivé automatiquement après environ deux minutes d'inactivité. Appuyez sur BACK pour remonter d'un niveau dans les sous-menus.

En cas de défaillance technique, un pictogramme de triangle d'avertissement apparaît dans le coin supérieur droit (tapez dessus pour plus d'informations).

Le projecteur se contrôle par l'intermédiaire de l'encodeur rotatif et du bouton BACK situé à côté de l'écran, mais aussi via l'écran tactile (compatible avec les gants) qui permet d'accéder à tous les éléments du menu et de configurer les réglages de manière intuitive, en fonction des besoins. Les champs de contrôle de l'écran principal et du menu principal ou des sous-menus, ainsi que leurs fonctions, sont présentés dans les illustrations ci-dessous. Les zones repérées en gris dans l'illustration de l'écran principal sont des champs de contrôle à accès direct.

ÉCRAN PRINCIPAL MENU PRINCIPAL ET SOUS-MENUS

Main menu (Menu principal)

Controlled by ____ Attention 030°C Fan Auto Affichage de la température Mode ventilateur Paramètres W-DMX

Note sur l'écran principal dans les modes de fonctionnement avec contrôle externe : en cas d'interruption du signal de contrôle, les caractères au centre de l'écran se mettent à clignoter ; le clignotement s'arrête dès le retour du signal de contrôle.

Message d'erreur : si un pictogramme d'avertissement (triangle avec point d'exclamation) apparaît à l'écran, cela signifie qu'un ou plusieurs composants de l'appareil sont défectueux. Pour savoir quels sont les composants concernés, consultez le menu System Info, élément Error Info. Si l'erreur subsiste après redémarrage ou réinitialisation, veuillez contacter un centre de service agréé.

W-DMX™

Pour appairer un récepteur W-DMX avec un émetteur compatible W-DMX, il faut utiliser la commande Reset, qui se trouve dans l'élément de menu WDMX dans Receiver (sélectionner et confirmer Reset). Le récepteur passe alors en attente d'appairage, et attend une demande d'appairage de la part d'un émetteur. Pour lancer l'appairage, sélectionnez "Link" dans le menu de l'émetteur puis confirmez ; l'appairage s'effectue alors automatiquement. La même procédure permet d'appairer à un même émetteur plusieurs récepteurs, simultanément ou l'un après l'autre (par exemple pour un fonctionnement maître/esclave). La connexion W-DMX est maintenue jusqu'à sa désactivation, que ce soit au moyen de la commande Reset dans le récepteur ou de la commande Unlink dans l'émetteur, qu'un appareil ait été débranché ou non entre-temps.

STATUT W-DMX™

W-DMX désactivé	W-DMX activé en tant que récepteur ; non appairé	W-DMX activé en tant que récepteur et appairé ; l'émetteur est éteint ou hors de portée	W-DMX activé en tant que récepteur et appairé ; pas de signal DMX	W-DMX activé en tant que récepteur et appairé ; signal DMX présent	W-DMX activé en tant qu'émetteur avec le standard G3 ; signal DMX disponible

Vous trouverez ci-dessous une description du fonctionnement du projecteur à l'aide de l'encodeur rotatif et de la touche BACK située à côté de l'écran.

MENU DE CONTRÔLE (Control)

Le menu "Control" permet de sélectionner les différents modes de fonctionnement et de régler leurs options dans les sous-menus correspondants.

RÉGLAE DE L'ADRESSE DE DÉPART DMX (DMX Address)

À partir de l'affichage principal, appuyez sur l'encodeur rotatif pour accéder au menu principal. Sélectionnez Control en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez DMX Address, confirmez la sélection, puis réglez l'adresse DMX souhaitée. Confirmez le réglage.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- ► DMX Address DMX Mode Network Stand Alone Slave Group 00

DMX Address 001 Next: 042

RÉGLAGE DU MODE DE FONCTIONNEMENT DMX (DMX Mode)

À partir de l'affichage principal, appuyez sur l'encodeur rotatif pour accéder au menu principal. Sélectionnez Control en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez DMX Mode, confirmez la sélection, puis sélectionnez le mode DMX désiré et confirmez la sélection. Confirmez la sélection.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- DMX Address ► DMX Mode Network Stand Alone Slave Group 00

DMX Mode 34ch ► 41ch 56ch

RÉGLAGES RÉSEAU (Network)

À partir de l'affichage principal, appuyez sur l'encodeur rotatif pour accéder au menu principal. Sélectionnez Control en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez ensuite l'élément de menu Network et confirmez à nouveau.

----Menu----

►Control

Settings

Info

Service

Quicklight

Help

Control
DMX Address
DMX Mode
Network
Stand Alone
Slave	Group 00

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu "Network" et les options de réglage correspondantes (sélectionner en tournant l'encodeur, confirmer en appuyant sur l'encodeur, modifier la valeur ou l'état en tournant, confirmer en appuyant).

Réseau Art-Net
Protocol	Artnet	Contrôle via Art-Net
	sACN	Contrôle via sACN
Universe	Absolute U. configuration de l'univers absolu Art-Net		Dépend du réseau, du sous-réseau et de l'univers
	Net	Configuration du réseau Art-Net Dépend de l'univers absolu
	Subnet	Configuration du sous-réseau Art-Net
	Universe	Configuration de l'univers Art-Net
IP Address	xxx.xxx.xxx.xxx	Réglage de l'adresse IP : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez.
Subnet Mask	xxx.xxx.xxx.xxx	Réglage du masque de sous-réseau : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez.
Signal Routing	Send to XLR	Renvoi du signal de contrôle vers la sortie XLR
	Backup by Con XLR	Contrôle via XLR en cas d'interruption du signal réseau
	Receive only	Pas de connexion entre le signal réseau et les connecteurs XLR

Réseau sACN
Protocol	Artnet	Contrôle via Art-Net
	sACN	Contrôle via sACN
Universe	Universe	Configuration de l'univers Art-Net
IP Address	xxx.xxx.xxx.xxx	Réglage de l'adresse IP : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez.
Subnet Mask	xxx.xxx.xxx.xxx	Réglage du masque de sous-réseau : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez.
SignalRouting	Send to XLR	Renvoi du signal de contrôle vers la sortie XLR
	Backup by Con XLR	Contrôle via XLR en cas d'interruption du signal réseau
	Receive only	Pas de connexion entre le signal réseau et les connecteurs XLR

MENU FONCTIONNEMENT AUTONOME (Stand Alone)

Dans les modes de fonctionnement autonomes "Play Scene" et "Play Loop", le signal de contrôle du mode correspondant peut être transmis aux projecteurs esclaves via XLR (Master/Alone -> Master). Si vous ne souhaitez pas renvoyer le signal de contrôle, désactivez la sortie (Master/Alone -> Alone).

Activez l'une des huit scènes disponibles (Scene 1 - 8) ou l'une des huit boucles disponibles (Loop 1 - 8). Les scènes et les boucles sont préprogrammées, mais peuvent être personnalisées (Edit Scene / Edit Loop).

À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Control en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez ensuite l'élément de menu Stand Alone et confirmez à nouveau.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- DMX Address DMX Mode Network ► Stand Alone Slave Group 00

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu "Stand Alone" et les options de réglage correspondantes (sélectionner en tournant l'encodeur, confirmer en appuyant sur l'encodeur, modifier la valeur ou l'état en tournant, confirmer en appuyant).

Modes autonomes (Stand Alone)
Master/Alone	Master	Le signal de contrôle est renvoyé sur la sortie DMX OUT
		Delay Time	Off / 0.1s - 2.0s	Réglage d'un délai DMX pour les unités esclaves
	Alone	Le signal de contrôle n'est pas renvoyé
Play Scene/Loop	Scene	Scene 1 - 8	Sélectionne et active la scène souhaitée
	Loop	Loop 1 - 8	Sélectionne et active la boucle souhaitée
Edit Scene	Scene 1 - 8	Pan	Réglage individuel de chaque scène.Pour activer les scènes, il suffit de les sélectionner.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - Se	Step du pas 1 à 8
		t-Step	0s - 20min	Réglage de la durée du pas
		t-Fade	0s - 20 min	Réglage de la durée de fondu (Fade)
		Step 1 + 2: Scene	1 - 8	Sélection de la scène 1 à 8
		Step 3 - 8: Scene	1 - 8 / Skip Step	Sélection des scènes 1 à 8 / saut du pas

MODE ESCLAVE (Slave)

Mode esclave standard : À partir de l'écran principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Control en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez ensuite Slave et confirmez, puis sélectionnez le groupe d'esclaves 0 (Group 00) et confirmez à nouveau. Connectez l'appareil esclave et l'appareil maître (même modèle, même version logicielle) à l'aide d'un câble DMX ou via DMX sans fil et activez l'un des modes de fonctionnement autonomes (Play Scene/Loop) sur l'appareil maître. Le projecteur esclave suit dès lors le projecteur maître.

Mode Slave étendu : Si vous souhaitez contrôler les projecteurs esclaves en mode maître/esclave dans un des modes autonomes Play Loop, le signal de contrôle peut être lu avec un retard pouvant aller jusqu'à 24 pas. Ce retard se règle dans le menu Stand Alone Master/Alone -> Master du projecteur maître ; le facteur de retard se règle dans le menu esclave du projecteur (groupe) correspondant. Il s'agit d'un moyen simple de créer un effet de lumière en mouvement avec un grand nombre de projecteurs identiques fonctionnant avec la même version du logiciel : effet qui nécessiterait sinon un contrôleur DMX approprié et une programmation approfondie. Connectez les projecteurs esclaves et maître (même modèle, même version logicielle) à l'aide d'un câble DMX ou via DMX sans fil.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- DMX Address DMX Mode Network Stand Alone ► Slave Group 00

---- Slave ---- Group 00

Affectez les projecteurs à l'un des 24 groupes (plus le groupe 0) selon vos préférences – vous pouvez affecter plusieurs projecteurs à un même groupe. Le numéro de groupe est également le facteur multiplicateur de durée de retard réglée sur le projecteur maître.

Exemple de configuration :

À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Settings en tournant l'encodeur et appuyez sur l'encodeur pour confirmer.

---- Menu ---- Control ► Settings Info Service Quicklight Help

Settings ► Wireless Display Dimmer Movement Wheels Fan Signal Fail Store

Vous accédez ainsi au sous-menu de réglage des éléments du sous-menu (voir tableau, sélectionnez en tournant l'encodeur, confirmez en appuyant sur l'encodeur, changez la valeur ou le statut en tournant l'encodeur, confirmez en appuyant).

Settings (caractères gras = réglage d'usine)
Wireless	Paramètres sans fil	State	On	Module Wireless DMX activé
			Off	Module Wireless DMX désactivé
		Operation Mode	Receive	Module Wireless DMX = récepteur
			TX CRMX	Module sans fil = émetteur avec émetteur standard CRMX
			TX G4s	Module sans fil = émetteur avec émetteur standard G4s
			TX G3	Module sans fil = émetteur avec émetteur standard G3
		Linking	Receive Récepteur : Réinitialisez le récepteur et préparez-le à l'appairage
			Link	Émetteur : Appairage avec des appare- eils sans fil compatibles et prêts à être appairés
		Linking	Unlink	Émetteur : Déconnectez les connexions DMX sans fil
		Linking Key	Linking Key	Réglage de la clé de connexion
			CRMX Mode (disponible uniquement en mode de fonctionnement = réception)	CRMX	Récepteur standard = CRMX
				CRMX2	Récepteur standard = CRMX2
			CRMX Uni- verse	A - H	Sélection de l'univers CRMX A à H
Wireless	Paramètres sans fil	Universe Metadata	RGB Color Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Code RGB pour l'affichage des couleurs de l'univers
			Universe Chain Name	ne de 16 caractères avec un nom personnalisable identifiant l'univers
		Bluetooth	On	Bluetooth activé
			Off	Bluetooth désactivé
			Pin	On	Demande de code PIN activée (réglage d'usine 081569)
				Off	Demande de code PIN désactivée
		Signal Rout-ing	Send to XLR	Transmission du signal de contrôle vers la sortie XLR (DMX OUT)
			Backup by Contrôle via XLR (DMX IN) en cas d'inter-ruption du signal sans fil
			Receive only	Pas de connexion entre le signal W-DMX et les connecteurs XLR
Display	Paramètres de l'écran	Reverse	On	Rotation de l'affichage de 180° (par exemple pour une installation en hauteur)
			Off	Pas de rotation de l'affichage
			Auto	Détection automatique de la position (montage vertical/vertical)
		Off Timer	None	Allumé en permanence
			20s	Désactivation après environ 20 secondes d'inactivité
Dimmer	Réglages du variateur	Curve (courbe de gradateur)	Linear	L'intensité lumineuse augmente linéaire-ment avec la valeur DMX
			Exponential	L'intensité lumineuse varie finement pour les valeurs DMX basses, et plus grossière-ment pour les valeurs DMX élevées
			Logarithmic	L'intensité lumineuse varie grossièrement pour les valeurs DMX basses et finement pour les valeurs DMX élevées
Dimmer	Réglages du variateur		S-Curve	L'intensité lumineuse varie finement pour les valeurs DMX basses et élevées, et plus grossièrement pour les valeurs DMX intermédiaires
		PWM Frequency	650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Sélection de la fréquence PWM (modulation de largeur d'impulsion) des LED
		Response (réponse du gradateur)	LED	Le projecteur réagit immédiatement aux changements de la valeur DMX
			Halogen	Le projecteur se comporte de la même manière qu'un projecteur halogène, avec des changements progressifs de luminosité
Movement	Paramètres des mouvements de la lyre	Pan Reverse	On	Inversion du sens de panoramique
			Off	Pas d'inversion du sens de panoramique
		Tilt Reverse	On	Inversion du sens d'inclinaison
			Off	Pas d'inversion du sens d'inclinaison
		Pan Angle	630°	Angle panoramique 630°
			540°	Angle panoramique 540°
		Position Activation Feedback	on de la correction automatique de position
			Off	Désactivation de la correction automatique de position
		Move in Block (blackout) lorsque la lyre bouge
					Off	Pas de noir lorsque la lyre bouge
		Silent Movement	On	Ralentissement des mouvements du moteur pour un fonctionnement plus silencieux
			Off	Fonction désactivée
		Reset Mode	Fast	La procédure de réinitialisation des mouvements est effectuée avec une gamme de mouvements réduite en combinaison avec des valeurs d'étalonnage. Cela permet des mouvements de réinitialisation plus rapides et plus subtils.
			Normal	La procédure de remise à zéro des mouvements s'effectue sur l'ensemble de la plage de mouvement

Wheels	Réglages des gobos et de la roue de couleurs	Gobo Wheel	Position	Clock-wise	La roue de gobos tourne toujours dans le sens des aiguilles d'une montre
				Short	La roue de gobos tourne sur la distance la plus courte
			Movement	Snap	La roue des gobos revient directement au gobo souhaité lorsque la valeur correspondante est atteinte
				Scroll	Rotation continue des roues de gobos
			Color Correction	On	La compensation du décalage des couleurs est activée lors de l'utilisation des gobos
				Off	Fonction désactivée
		Color Wheel	Position	Clock-wise	La roue de gobos tourne toujours dans le sens des aiguilles d'une montre
				Short	La roue de gobos tourne sur la distance la plus courte
			Movement	Snap	La roue de couleurs revient directement au filtre de couleur souhaité lorsque la valeur correspondante est atteinte
				Scroll	Rotation continue des roues de couleurs
		Move in Black on en cas de changement de valeur des roues de couleurs et de gobos
		Framing Control	L & R (Left & Right)	Fonction standard : Le canal xA de la lame contrôle le côté gauche de la lame x et le canal xB contrôle le côté droit
			P & A (Position & Angle)	Commande alternative des curseurs d'ouverture : Le canal xA de la lame contrôle l'insertion de la lame x et le canal xB contrôle l'angle de la lame
Fan	Réglage du ventilateur	Auto	Contrôle automatique du ventilateur
		Off	Ventilateur désactivé et luminosité fortement réduite
		Constant Low	Vitesse du ventilateur constante et faible, luminosité réduite si nécessaire
Fan	Réglage du ventilateur	Constant Mid	Vitesse constante et moyenne du ventilateur, luminosité réduite si nécessaire
		Constant High	Vitesse constante et élevée du ventilateur
Signal Fail	Choix du comportement en cas de défaillance du signal DMX	Hold	Maintien de la dernière commande reçue
		Last Stand Alone	Le dernier mode de fonctionnement autonome sélectionné est activé
		Fade to Black (10s)	Fondu au noir de 10 secondes
		Blackout	Active le noir (blackout)
		Full	Plein feu
Store	Sauvegarde des paramètres dans 3 préréglages personnalisés	User A	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur A
		User B	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur B
		User C	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur C

INFORMATIONS SYSTÈME (Info)

À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Info en tournant l'encodeur et appuyez sur l'encodeur pour confirmer.

---- Menu ---- Control Settings ► Info Service Quicklight Help

---- Info ---- ► Firmware CRMX Module Temperature Fan Speed Runtime MAC Address RDM UID DMX Values Error Info

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu "Info" et les options de réglage correspondantes (sélectionner en tournant l'encodeur, confirmer en appuyant sur l'encodeur).

Info
Firmware	DISP:	Vx.x.x	Affichage de la version du micrologiciel du composant correspondant
	NET:	Vx.x.x
	DIMMER:	Vx.x.x
	...	Vx.x.x
CRMX Module	Module installed	TimoTwo	Modèle de module DMX sans fil
	Device Name	OPUSX4P	Nom de l'appareil
	Version	HW (Hardware) Numéro de version du matérielSW (Software)	Numéro de version du logiciel
	Link Quality	%	Qualité de la connexion en pourcentage
	Data Source	None /DMX /Wireless Link /SPI /BLE	Informations sur la source des données
	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:	Informations sur le statut
Temperature	LED	xxx °C/°F	Affichage de la température du composant correspondant
	Base	xxx °C/°F
	Temperature Unit	°C	Réglage de l'unité de température (appuyez sur ENTER pour modifier)
		°F
Fan Speed	xxxx RPM	Affichage de la vitesse du ventilateur correspondant
Runtime	Total	xxxx h : xx m	Durée totale de fonctionnement
	Operation	xxxx h : xx m	Durée d'utilisation
	LED	xxxx h : xx m	Durée de fonctionnement de la lampe/LED
	Service	xxxx h : xx m	Temps de fonctionnement depuis la dernière réinitialisation de la durée de fonctionnement
MAC Address	xx:xx:xx:xx:xx:xx	Adresse MAC
RDM UID	Identifiant unique en mode RDM
DMX Values	Affichage des valeurs DMX présentes
Error Info	Affichage des erreurs en cas de dysfonctionnement
DMX Table	Affichage des tableaux des modes DMX

MENU SERVICE (Service)

À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Service en tournant l'encodeur et appuyez sur l'encodeur pour confirmer.

---- Menu ---- Control Settings Info ► Service Quicklight Help

---- Service ---- ► Load Default Reset Test Reset Service Runtime USB-Update Password

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu "Service" et les options de réglage correspondantes (sélectionner en tournant l'encodeur, confirmer en appuyant sur l'encodeur, modifier la valeur ou l'état en tournant, confirmer en appuyant).

Service
Load Default	Factory Default	Rétablir les réglages d'usine
	User A	Rétablir les valeurs du preset utilisateur A (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store)
	User B	Rétablir les valeurs du preset utilisateur B (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store)
	User C	Rétablir les valeurs du preset utilisateur C (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store)
Reset	Pan/Tilt	Réinitialisation des moteurs de panoramique et d'inclinaison
	Head	Réinitialisation des moteurs de la lyre
	All	Réinitialisation de tous les moteurs
Test	Test Sequence	Séquence préprogrammée pour tester tous les composants
	Stress Test	Séquence préprogrammée pour tester tous les composants sous charge maximale
	Motor Test	Activation individuelle de tous les moteurs avec des valeurs de 000 à 255
Reset Service Runtime	No	Pas de réinitialisation de la valeur de la durée de fonctionnement
	Yes	Réinitialisation de la valeur de la durée de fonctionnement
USB Update	No	Ne pas exécuter la mise à jour du micrologiciel via l'interface USB
	Yes	Exécuter la mise à jour du micrologiciel via l'interface USB
Password	Pour technicien de service uniquement

FONCTION QUICKLIGHT

Créez une scène rapidement et facilement en utilisant les fonctions de base de la lyre, sans contrôleur externe. À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Quicklight en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez un élément de menu, confirmez et réglez la valeur souhaitée. Confirmez chaque changement de valeur.

---- Menu ---- Control Settings Info Service ► Quicklight Help

Quicklight ► Pan 000 - 255 Tilt 000 - 255 Dimmer 000 - 255 Zoom 000 - 255 Focus 000 - 255

Si le mode Quicklight est activé, l'affichage ne passe pas automatiquement à l'affichage principal ; lorsque vous quittez le menu Quicklight, le mode Quicklight est automatiquement désactivé. Les réglages du menu Quicklight sont conservés jusqu'au prochain redémarrage de l'appareil ; il est donc possible d'accéder à Quicklight de façon répétée avec les mêmes réglages tant que l'appareil reste allumé. Après un redémarrage, les réglages sont réinitialisés aux valeurs d'usine.

AIDE (menu Help)

Sur les trois pages du menu d'aide, vous trouverez : (1) des informations sur les commandes rapides qui vous permettent d'accéder directement à des éléments de menu spécifiques ; (2) des informations sur la division de l'écran en panneaux de contrôle dans le menu principal et les sous-menus ; et (3) des informations sur l'appareil lui-même. À partir de l'affichage principal, appuyez sur l'encodeur pour accéder au menu principal. Sélectionnez Help en tournant l'encodeur et appuyez sur l'encodeur pour confirmer. Sélectionnez alors l'information souhaitée en tournant l'encodeur.

---- Menu---- Control Settings Info Service Quicklight ► Help

Raccourcis	Écran tactile
Affichage principal :L'adresse de départDMX peut être modifiéedirectement en tournantl'encodeurAppuyez sur l'encodeuret tournez-le vers ladroite pour accéder audernier élément de menusélectionnéAppuyez sur BACKpendant 3 secondes pourrevenir à l'affichage principal sans sauvegarder	Affichage principal :Appuyez sur le coinsupérieur gauche pouraccéder au menu principal ou sur l'icône del'élément de menu désiréDans le menu : Chaquezone fonctionne commeun bouton de navigation

MONTAGE ET INSTALLATION

DANGER : Le montage au plafond nécessite une grande expérience, notamment pour calculer les valeurs limites de charge du matériel d'installation et vérifier régulièrement la sécurité de tous les matériaux d'installation et des projecteurs. Si vous ne possédez pas ces qualifications, n'essayez pas d'effectuer l'installation vous-même. Adressez-vous plutôt à un professionnel qualifié. Des appareils mal montés et mal sécurisés risquent de se détacher et de tomber. Cela peut entraîner des blessures graves, voire mortelles.

Grâce à ses pieds en caoutchouc intégrés, le projecteur peut être placé à un endroit approprié sur une surface plane. Il peut être monté sur une structure métallique à l'aide de deux supports en oméga, qui sont fixés à la base du projecteur (III. 1-A). Si nécessaire, les deux supports en oméga peuvent également être montés sur la base de l'appareil et tournés de 90° (III. 2-1A). Le carton d'emballage contient deux supports en oméga. Des pinces pour structure adaptées sont disponibles en option. Vérifiez que le montage est solide, puis sécurisez le projecteur via la languette de fixation (B) à l'aide d'un câble de sécurité approprié.

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. Le besoin d'entretien et de maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel l'appareil est utilisé. Nous vous recommandons de procéder à une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les mesures de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard après un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien inadéquat.

AVERTISSEMENT Avant d'effectuer toute opération d'entretien ou de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE : Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).
3. Les câbles et les contacts des connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. De façon générale, n'utilisez aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les appareils doivent être stockés dans un environnement sec et protégés de la poussière et de la saleté.
6. Toutes les lentilles accessibles ou amovibles et les ouvertures émettant de la lumière doivent être nettoyées régulièrement pour garantir un fonctionnement correct et sûr.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER L'appareil contient des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

À NOTER Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel spécialisé suffisamment qualifié. En cas de doute, adressez-vous à un atelier spécialisé.

À NOTER Les travaux de maintenance effectués de façon non conforme peuvent affecter les demandes de garantie.

À NOTER Pour les kits ou accessoires de conversion ou d'adaptation fournis par le fabricant, , il est essentiel de respecter les instructions incluses.

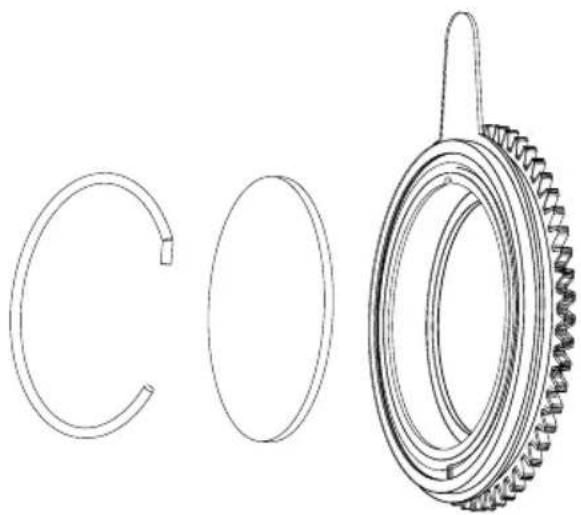

Les gobos ne peuvent être remplacés que par du personnel qualifié. Si vous n'êtes pas qualifié pour le faire, n'essayez pas de remplacer les gobos vous-même.

Adressez-vous plutôt à des entreprises professionnelles.

Lors de toute intervention, veillez à ce qu'aucun corps étranger ne pénètre dans le boîtier.

Lorsque vous remplacez les gobos, assurez-vous qu'ils sont correctement insérés dans le porte-gobo correspondant. Sinon, les gobos et les porte-gobos risquent d'être endommagés par la chaleur.

1. Déconnectez tous les pôles de l'appareil de l'alimentation électrique (retirez la fiche secteur). Verrouillez ensuite la tête du projecteur (verrouillage du panoramique et de l'inclinaison).
2. Déverrouillez les quatre verrous du couvercle de la tête de l'appareil du côté opposé au PAN LOCK (voir les marques sur l'illustration, verrou à baïonnette avec tête à fente transversale, 1/4 de tour vers la gauche). Détachez le couvercle de la tête d'éclairage, détachez le câble de sécurité du couvercle et mettez-le de côté.
3. Débranchez avec précaution la fiche à quatre broches de l'alimentation en énergie et en signaux du module de gobos (repère bleu sur l'illustration). Desserrez ensuite les deux vis du module de gobo (module central, voir les marques rouges sur le dessin) et retirez le module de la tête de l'appareil.

1. Placez le module sur une surface propre et plane, les roues de gobos orientées vers le haut. Pour éviter de contaminer les gobos et les autres composants, portez des gants propres et non pelucheux.
2. Retrait du porte-gobos

Retirer le porte-gobos de la roue de gobos supérieure :

• Soulevez légèrement le porte-gobos sur l'engrenage, puis retirez-le de la roue de gobos. Retirer le porte-gobos de la roue de gobos inférieure :
• Faites glisser le bras pivotant avec la roue d'animation jusqu'au bord du module.
• Tournez les deux roues de couleur avec "OPEN" sur l'ouverture au centre du module.
• Tournez la roue de gobos supérieure avec "OPEN" au-dessus de l'ouverture au centre du module.
• Tournez la roue de gobos inférieure jusqu'à ce que le gobo souhaité soit positionné sur l'ouverture au centre du module.

• Saisissez le gobo par le haut et par le bas avec un doigt de chaque main, appuyez légèrement dessus, puis tirez le gobo avec son support vers le côté et hors de la roue de gobos.

• Le gobo peut maintenant être retiré du support et remplacé par un autre.

1. Replacez ensuite le porte-gobo dans la roue de gobos correspondante, en veillant à ce que le porte-gobo soit correctement positionné dans le logement correspondant. Pour les gobos rotatifs, vous pouvez vérifier que le gobo est correctement positionné en faisant tourner la roue de gobo. Le gobo doit tourner sans accrocher.
2. Réinstallez le module dans la tête du projecteur, fixez-le à l'aide des deux vis précédemment desserrées et reconnectez la fiche de l'alimentation électrique et du signal au port correspondant.
3. Fixez à nouveau le câble de sécurité du couvercle à la position correspondante dans la tête de l'appareil, placez le couvercle sur la tête de l'appareil et fixez-le à l'aide des quatre verrous (serrure à baïonnette, 1/4 de tour vers la droite).

DIMENSIONS (mm)

707 435 115 99 2

280 142 312 119

492 358 642 830 441

CARACTÉRISTIQUES TECHNIQUES

Données photométriques

Type de source lumineuse LED
Puissance lumineuse 1400 W
Flux lumineux 50 000 lm
Intensité lumineuse - valeur indiquée 37 000 lx
Intensité lumineuse – distance 10 m
Intensité lumineuse – angle 5,5°
Intensité lumineuse (2) – valeur indiquée 1 100 lx
Intensité lumineuse – distance 10 m
Intensité lumineuse – angle 48°
Diamètre de la lentille frontale 193 mm
Angle de faisceau 5,5° - 48°
Angle de champ 6°- 50°
Mise au point Motorisée
Fréquence de modulation de largeur d'impulsion (PWM) de la LED :	650 Hz ; 1 530 Hz ; 3 600 Hz ; 12 kHz ; 18.9 kHz / 25 kHz
Résolution du gradateur 16 bits
Courbes de gradateur	Linéaire ; exponentielle ; logarithmique ; courbe en S

Couleurs

Fonctions de mélange des couleurs CMY + CTO
Couleurs des LED	Blanc
Température de couleur corrélée (CCT)	6 000 K
Fonction CTO	CTO linéaire + filtre CTO/CTB sur la deuxième roue de couleurs
Indice de rendu des couleurs (IRC) minimum	69 (filtre IRC élevé : 90)
Roues de couleurs :	2
Roue de couleurs 1 – fonctions	Défilement/clapet
Roue de couleurs 1 – couleurs	Ouvert ; rouge profond ; bleu moyen ; vert foncé ; ambre ; bleu foncé
Roue de couleurs 2 – fonctions	Scroll/snap
Roue de couleurs 2 – couleurs	Ouvert ; CTO 2600K ; CTO 3200K ; CTB 7500K ; CTB 9000K ; IRC élevé

Mouvement

Panoramique (Pan)	0° - 270°
Inclinaison (Tilt)	0° - 540° / 630°
Effets
Roues de gobos	2
Roue de gobos 1 – fonctions	Rotation + indexation + Scroll/snap
Roue de gobos 1 – gobos	6 + ouvert

Roue de gobos 2 – fonctions Rotation + indexation + Scroll/snap

Roue de gobos 2 – gobos 6 + ouvert

Niveaux de prisme 1 plan avec 2 prismes

Stroboscope (Strobe) 1 - 20 Hz

Iris Oui

Frost 2 au même niveau

Animation Oui

Curseur d'ouverture Oui

Module de rotation +/- 60°

Système de contrôle

Protocoles de contrôle	Art-Net, CRMX, DMX512 ; RDM, sACN, W-DMX (émetteur-récepteur)
Nombre de modes de contrôle DMX 3
Autres fonctions DMX Paramètres système
Modes de fonctionnement autonomes (Stand Alone)	Play Scene ; Play Loop ; Master-Slave ; Slave Grouping
Fonctionnalités spécifiques dans les réglages système	Possibilité de configurer les paramètres système sans être branché au secteur
Connecteur d'entrée de données Port RJ45
Connecteur de sortie des données Port RJ45

Fonctionnement sur secteur

Tension secteur	100 à 240 V / 50 - 60 Hz
Puissance consommée	1 670 W
Facteur de correction de puissance (Cos Phi) minimum (230 V)	0,99
Intensité consommée	7,3 A
Embase secteur	Compatible TRUE1
Fusible	T25AL/250V
Remplacement des fusibles	Possible de l'extérieur sans ouvrir le projecteur

Boîtier

Matériau du coffret :	ABS
Revêtement de surface	Peinture thermolaquée
Couleur	Noir

Refroidissement

Système de refroidissement	Ventilateur contrôlé en fonction de la température
Modes de refroidissement	Auto, Maximum, Silencieux, Marche/Arrêt

Conditions ambiantes

Classe de protection	IP20
Groupe de risque	RG2
Température ambiante de fonctionnement	0 à 40°C

Humidité maximale < 80 % sans condensation

Distance minimale par rapport à la surface éclairée 5 m

Distance minimale par rapport aux matériaux inflammables ordinaires 0,5 m

Dimensions et poids

Largeur 441 mm

Hauteur 830 mm

Profondeur 312 mm

Masse 44,0 kg

Caractéristiques supplémentaires

Accessoires inclus 2 support oméga + câble secteur

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

Ce pictogramme, accompagné de la distance en mètres (m), indique la distance minimale entre le projecteur et la surface éclairée. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX INFLAMMABLES ORDINAIRES

Ce pictogramme, accompagné de la distance en mètres (m) indique la distance minimale de l'appareil par rapport aux matériaux inflammables ordinaires. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

MISE AU REBUT

EMBALLAGE :

1. Les emballages peuvent être recyclés selon les méthodes d'élimination habituelles.
2. Veillez à trier les matériaux d'emballage conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

APPAREIL :

1. Cet appareil relève de la directive européenne sur les déchets d'équipements électriques et électroniques, telle que modifiée. Directive DEEE relative aux déchets d'équipements électriques et électroniques. Les appareils en fin de vie ne font pas partie des ordures ménagères.

L'appareil en fin de vie doit être éliminé par une entreprise d'élimination des déchets agréée ou un centre d'élimination dans une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.

1. Respectez toutes les lois relatives à l'élimination des déchets en vigueur dans votre pays.
2. En tant que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuse de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

Garantie et limitation de responsabilité du fabricant

Nos conditions de garantie et notre limitation de responsabilité actuelles peuvent être consultées en ligne à l'adresse suivante :

En cas de recours au service après-vente, veuillez contacter votre distributeur.

Conformité CE

Adam Hall GmbH confirme par la présente que ce produit est conforme aux directives suivantes (le cas échéant) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées à [e-mail]

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL

FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbations par appel de fonction sans fin.
