INSTRUKCJA OBSŁUGI OPUS X4 PROFILE Cameo

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNĘTRZNYCH 146

ZAWARTOŚĆ OPAKOWANIA 147

WSTEP 147

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAZANIA 148

OBSŁUGA 151

KONFIGURACJA | INSTALACJA 165

PIELEGNACJA, KONSERWACJA I NAPRAWA 167

WYMIANA GOBOSÓW 168

WYMIARY 170

DANE TECHNICZNE 171

MINIMALNA ODLEGŁOŚĆ OD OŚWIETLANEJ POWIERZCHNI 173

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW 173

UTYLIZACJA 173

DEKLARACJE PRODUCENTA 174

ITALIANO

Urządzenie to zostało opracowane i wyprodukowane zgodnie z najwyższymi standardami jakości, aby zapewnić wiele lat bezawaryjnej pracy. Uważnie przeczytać niniejszą instrukcję obsługi, aby zapewnić sobie możliwość optymalnego wykorzystania swojego nowego produktu Cameo Light. Więcej informacji na temat Cameo Light jest dostępne na naszej stronie internetowej:

CAMEOLIGHT.COM

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.
• Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia ważne jest, aby dołączyć również niniejszą instrukcję obsługi, ponieważ stanowi integralną część produktu.

PRZEZNACZENIE

Ten produkt to urządzenie do technologii eventowej!

Ten produkt został opracowany do użytku profesjonalnego w dziedzinie techniki eventowej i nie nadaje się do użytku jako oświetlenie domowe!

Ponadto produkt ten jest przeznaczony wyłącznie dla wykwalifikowanych użytkowników, którzy posiadają specjalistyczną wiedzę z zakresu techniki eventowej!

Praca krótkotrwała! Zasadniczo sprzęt eventowy jest przeznaczony wyłącznie do krótkotrwałego użytkowania, a nie do pracy ciągłej i montażu na stałe!

Użytkowanie produktu niezgodnie z podanymi danymi technicznymi i warunkami eksploatacji jest uznawane za niezgodne z przeznaczeniem!

Zwolnienie z odpowiedzialności następuje wtedy, gdy szkody osobowe lub materialne i szkody wyrządzone osobom trzecim są spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

• Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub nieposiadających doświadczenia ani wiedzy.
• Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO: hasło ostrzegawcze NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki bezpośrednio zagrażające życiu i zdrowiu.
2. OSTRZEŻENIE: hasło ostrzegawcze OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki potencjalnie zagrażające życiu i zdrowiu.

3. PRZESTROGA: hasło ostrzegawcze PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą być przyczyną obrażeń.

4. UWAGA: hasło ostrzegawcze UWAGA, ewentualnie w połączeniu z symbolem, odnosi się do sytuacji lub warunków, które mogą spowodować szkody materialne i/lub szkody dla środowiska.

Ten symbol wskazuje na niebezpieczeństwa, które mogą spowodować porażenie prądem.

Ten symbol oznacza niebezpieczne obszary lub niebezpieczne sytuacje.

Ten symbol oznacza niebezpieczeństwa spowodowane gorącymi powierzchniami.

Ten symbol oznacza, że należy unikać patrzenia lub wpatrywania się w źródło światła.

Ten symbol oznacza urządzenie, w którym nie ma części wymienianych przez użytkownika.

Ten symbol oznacza dodatkowe informacje na temat działania produktu.

Ten symbol oznacza urządzenie, które może być używane wyłącznie w suchych pomieszczeniach.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie otwierać urządzenia i nie wprowadzać żadnych modyfikacji.
2. Jeśli urządzenie przestanie działać prawidłowo, jeśli do jego wnętrza dostaną się płyny lub przedmioty lub jeśli zostanie ono uszkodzone w jakikołwiek inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania elektrycznego. Urządzenie może być naprawiane wyłącznie przez wykwalifikowany personel.
3. W przypadku urządzeń klasy ochrony 1 przewód ochronny musi być prawidłowo podłączony. Nigdy nie odłączać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnić się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie należy omijać bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Nie wolno używać urządzenia, jeśli wykazuje wyraźne oznaki uszkodzenia.
2. Urządzenie wolno instalować wyłącznie po odłączeniu napięcia elektrycznego.
3. Jeśli przewód zasilający urządzenia jest uszkodzony, nie wolno obsługiwać urządzenia.
4. Przewody zasilające podłączone na stałe może wymieniać wyłącznie wykwalifikowana osoba.

UWAGA:

1. Nie używać urządzenia, jeśli było narażone na duże wahania temperatury (na przykład po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Urządzenie włączać dopiero wtedy, gdy osiągnie temperaturę otoczenia.
2. Upewnić się, że napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeżeli urządzenie posiada przełącznik wyboru napięcia, nie należy podłączać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable sieciowe.
3. Aby odłączyć urządzenie od sieci na wszystkich biegunach, nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu.
4. Upewnić się, że używany bezpiecznik odpowiada typowi podanemu na urządzeniu.
5. Upewnić się, że podjęto odpowiednie środki zapobiegające przepięciom (np. uderzeniom pioruna).
6. Przestrzegać podanego maksymalnego prądu wyjściowego w urządzeniach z wyjściem Power Out. Należy upewnić się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable zasilające należy wymieniać wyłącznie na oryginalne.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia/zadławienia! Plastikowe torby i małe części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
2. Niebezpieczeństwo spowodowane przez spadające urządzenie! Upewnić się, że urządzenie jest bezpiecznie zamontowane i nie może spaść. Należy używać wyłącznie odpowiednich stojaków lub uchwytów (szczególnie w przypadku instalacji stałych). Upewnić się, że akcesoria są prawidłowo zamontowane i zabezpieczone. Zapewnić przestrzeganie obowiązujących przepisów bezpieczeństwa.

OSTRZEŻENIE:

1. Z urządzenia należy korzystać wyłącznie w zalecany sposób.
2. Urządzenie należy użytkować wyłącznie z akcesoriami zalecanymi i przeznaczonymi przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w kraju użytkownika.
4. Po podłączeniu urządzenia należy sprawdzić wszystkie trasy kabli, aby uniknąć uszkodzeń lub wypadków, np. z powodu ryzyka potknięcia.

1. Zawsze przestrzegać podanej minimalnej odległości od normalnie łatwopalnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.
2. Zawsze przestrzegać minimalnej odległości od oświetlanej powierzchni podanej na urządzeniu!

PRZESTROGA:

1. Ruchome elementy, takie jak wsporniki montażowe lub inne ruchome elementy mogą ulec zakleszczeniu.
2. W przypadku urządzeń z elementami napędzanymi silnikiem istnieje ryzyko obrażeń spowodowanych ruchem urządzenia. Nagły ruch urządzenia może spowodować reakcje wstrząsowe.
3. Zewnętrzna powierzchnia urządzenia może stać się bardzo gorąca podczas regularnej pracy. Upewnić się, że przypadkowe dotknięcie obudowy nie jest możliwe. Przed demontażem, pracami konserwacyjnymi, ładowaniem itp. należy zawsze odczekać, aż urządzenie wystarczająco ostygnie.

UWAGA:

1. Nie instalować ani używać urządzenia w pobliżu kaloryferów, grzejników akumulacyjnych, palenisk lub innych źródeł ciepła. Upewnić się, że urządzenie zawsze jest instalowane w taki sposób, aby było wystarczająco chłodzone i nie mogło się przegrzać.
2. W pobliżu urządzenia nie należy umieszczac ć źródeł zapłonu, takich jak płonące świece.
3. Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Unikać wstrząsów lub uderzeń w urządzenie.
6. Przestrzegać wymagań stopnia ochrony IP oraz warunków otoczenia, takich jak temperatura i wilgotność zgodnie ze specyfikacją.
7. Urządzenia mogą podlegać stałym modyfikacjom. W przypadku rozbieżnych informacji dotyczących warunków pracy, wydajności lub innych właściwości urządzenia między instrukcją obsługi a etykietą urządzenia, pierwszeństwo mają zawsze informacje na urządzeniu.
8. Urządzenie nie nadaje się do pracy w klimacie tropikalnym i na wysokości powyżej 2000 m nad poziomem morza.
9. O ile nie zaznaczono inaczej, urządzenie nie nadaje się do pracy w warunkach morskich.

PRZESTROGA!

WAŻNA INFORMACJA DOTYCZĄCA PRODUKTÓW OŚWIETLENIOWYCH!

1. Urządzenie to należy do urządzeń grupy ryzyka 2. Nie wpatrywać się w źródło światła! Nie wpatrywać się w wiązkę światła! Nie patrzeć bezpośrednio w źródło światła przy użyciu przyrządów optycznych, takich jak lupy czy lornetki!

PRZESTROGA!

WAŻNA INFORMACJA DOTYCZĄCA PRODUKTÓW OŚWIETLENIOWYCH!

1. Efekty stroboskopowe mogą powodować napady padaczkowe u podatnych osób!
2. W tych zespołach oświetleniowych znajdują się wbudowane na stałe źródła światła.
   Użytkownik nie może ich wymieniać. Źródła światła wbudowane w zespole oświetleniowym może wymieniać wyłącznie producent, jego partner serwisowy lub podobnie wykwalifikowana osoba.

TRANSMISJA SYGNAŁU RADIOWEGO

(NA PRZYKŁAD, W-DMX LUB RADIOWE SYSTEMY AUDIO):

Jakość i wydajność transmisji sygnału bezprzewodowego zasadniczo zależy od warunków otoczenia.

Na zasięg i stabilność sygnału mogą wpływać np. następujące czynniki:

Ekranowanie (np. mur, konstrukcje metalowe, woda)

Duże natężenie ruchu radiowego (np. silne bezprzewodowe sieci LAN)

Zakłócenia

Promieniowanie elektromagnetyczne (np. ekrany wideo LED, ściemniacze)

Wszystkie specyfikacje zasięgu odnoszą się do zastosowań dla wolnego pola widzenia bez zakłóceń!

Działanie systemów transmisji radiowej podlega oficjalnym przepisom. W zależności od regionu mogą się różnic i przed użyciem muszą zostać sprawdzone przez operatora (np. częstotliwość radiowa i moc transmisji).

OSTRZEŻENIE: Urządzenia z bezprzewodową transmisją sygnału nie nadają się do użytku w obszarach wrażliwych, w których działanie fal radiowych może prowadzić do potencjalnie szkodliwych interakcji. Są to np.:

• Szpitale, ośrodki zdrowia lub inne placówki opieki zdrowotnej, które zapewniają leczenie pacjentów wykwalifikowanym personelem i sprzętem
• Obszary niebezpieczne klasy I, II i III
• Obszary o ograniczonym dostępie
• Obiekty wojskowe
• Samoloty lub pojazdy
• Obszary, w których zabronione jest używanie telefonów komórkowych

TRANSMISJA PRZEZ W-DMX

PRZESTROGA: Zasadniczo bezprzewodowej transmisji DMX nie można używać do zastosowań związanych z czynnikami bezpieczeństwa, które mogą skutkować obrażeniami lub szkodami materialnymi w przypadku awarii.

Dotyczy to w szczególności ruchomych konstrukcji scen lub trawersów, silników/podnośników sterowanych przez DMX lub urządzeń podnoszących do obsługi podnośników platformowych sterowanych przez DMX, systemów hydraulicznych lub porównywalnych ruchomych elementów.

Ponadto bezprzewodowej transmisji DMX nie można używać do sterowania urządzeniami generującymi płomienie lub pirotechnicznymi, efektami eksplozji lub efektami gazowymi lub płynnymi. Należą do nich armatki CO2, miotacze konfetti, efekty wodne itp.

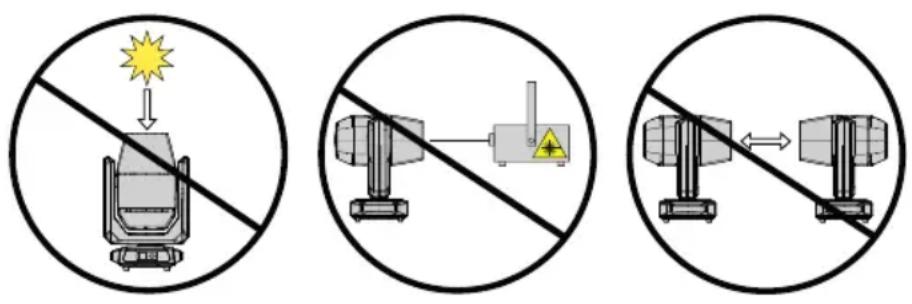

UWAGA! POTENCJALNE USZKODZENIE PRZEZ ZEWNĘTRZNE ŻRÓDŁA ŚWIATŁA!

Promieniowanie słoneczne, promieniowanie laserowe i wiązki światła z innych oświetleń mogą uszkodzić obudowę i elementy wewnętrzne, takie jak filtry, koła barw i gobosu, silniki, przewody, paski, a także źródła światła!

Nie wystawiać urządzenia, a w szczególności otworu obiektywu na działanie bezpośredniego światła słonecznego, promieniowania laserowego oraz wiązki światła z innych lamp podczas rozpakowywania, instalowania, długotrwałego nieużywania oraz użytkowania! Gdy urządzenie nie jest w użyciu, zawsze kierować otwór obiektywu w stronę podłoża! Uszkodzenia spowodowane zewnętrznymi źródłami światła nie są objęte gwarancją producenta!

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNĘTRZNYCH

1. Praca krótkotrwała! Zasadniczo sprzęt eventowy jest przeznaczony wyłącznie do pracy krótkotrwałej.
2. Praca ciągła lub montaż na stałe może pogorszyć funkcjonalność urządzenia i spowodować jego przedwczesne starzenie się.

ZAWARTOŚĆ OPAKOWANIA

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowania.

Sprawdzić kompletność i nienaruszony stan przesyłki, a jeśli dostawa jest niekompletna lub uszkodzona natychmiast powiadomić sprzedawcę.

Zawartość opakowania produktu obejmuje:

▶ 1 × OUSProfile Moving Head
▶ 1 × Elektryczny przewód zasilający
▶ 2 × Wspornik omega
▶ Instrukcja obsługi

WSTEP

PROFESJONALNA RUCHOMA GŁOWICA PROFILOWA LED CLOX4P

FUNKCJE STEROWANIA:

34-, 41- i 56-kanałowy kontroler DMX

Praca w trybie master/slave

Praca w trybie stand-alone

W-DMX ^TM

WŁAŚCIWOŚCI:

LED 1400 W. DMX512. W-DMX ^™ . Art-Net i sACN. 5-stykowe złącza DMX. w zestawie 2× uchwyt montażowy omega. Napięcie robocze: 100–240 V AC.

Reflektor obsługuje standard zdalnego zarządzania urządzeniami (RDM). Zdalne zarządzanie urządzeniami pozwala użytkownikowi monitorować stan i konfigurację urządzeń RDM za pomocą kontrolera obsługującego RDM, takiego jak dostępny opcjonalnie Cameo UNICON (numer artykułu CLIREMOTE).

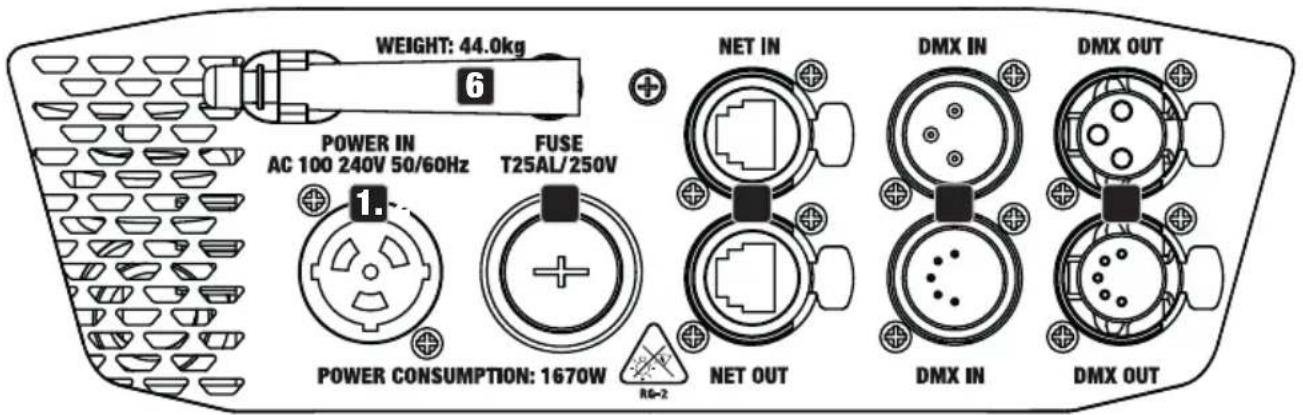

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAZANIA

WEIGHT: 44.0kg 6 POWER IN AC 100 240V 50/60Hz 1 FUSE T25AL/250V POWER CONSUMPTION: 1670W RG-2 NET IN NET OUT DMX IN DMX IN DMX OUT DMX OUT

1 POWER IN

Gniazdo wejściowe zasilające zgodne z TRUE1. Napięcie robocze 100–240 V AC / 50–60 Hz. Odpowiedni przewód zasilający z wtyczką zgodną z TRUE1 jest dołączony do opakowania.

2 BEZPIECZNIK

Gniazdo bezpiecznika na bezpieczniki 10 × 38 mm. WAŻNA UWAGA: Bezpiecznik wymieniać wyłącznie na bezpiecznik tego samego typu i o tej samej wartości. W przypadku ponownego zadziałania bezpiecznika skontaktować się z autoryzowanym centrum serwisowym.

3 DMX IN

3- i 5-stykowe gniazda męskie XLR do podłączania kontrolera DMX (takiego jak konsola DMX). Portów używać wyłącznie naprzemiennie.

4 DMX OUT

3- lub 5-stykowe gniazda żeńskie XLR do wysyłania sygnału sterującego DMX. Portów używać wyłącznie naprzemiennie.

5 NET IN / OUT

Złącza sieciowe RJ45 do podłączania do sieci Art-Net lub sACN w celu wysłania sygnału sterującego. W celu konfiguracji sieci użyć przewodów CAT 5e lub lepszych.

6 ANTENA W-DMX™

Antena do sterowania W-DMX™

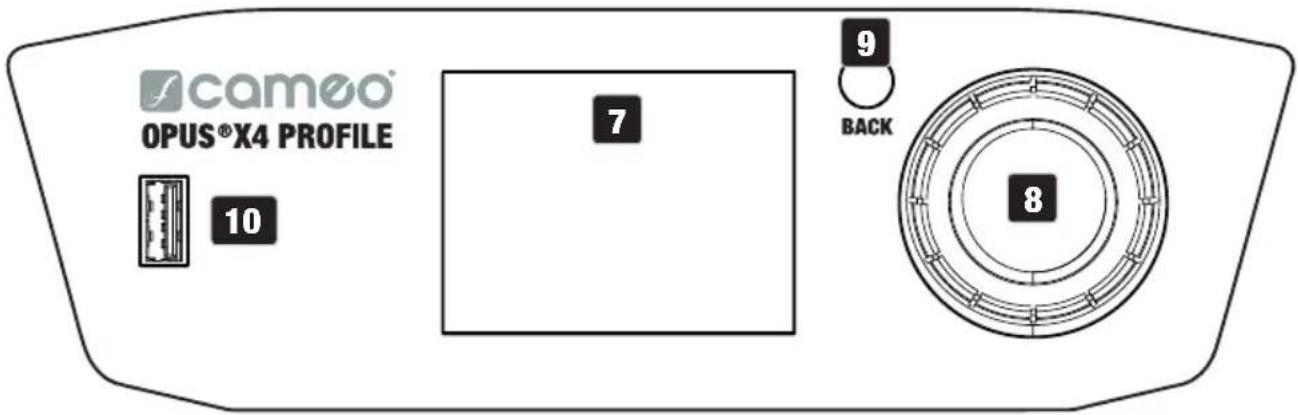

cameo® OPUS®X4 PROFILE 10 7 9 BACK 8

7 DOTYKOWY WYŚWIETLACZ LCD Z PODŚWIETLENIEM

Dzięki dotykowemu wyświetlaczowi LCD urządzenie można obsługiwać bezpośrednio z wyświetlacza (również z użyciem rękawiczek). Wyświetlacz wskazuje aktualnie aktywny tryb pracy (wyświetlacz główny), pozycje menu w menu głównym i podmenu oraz wartość liczbową lub status w określonych pozycjach menu. Jeśli do urządzenia nie dociera sygnał sterujący, wyświetlacz zaczyna migać; miganie ustaje, gdy tylko jest dostępny sygnał sterujący (W-DMX, DMX i praca w trybie slave, Art-Net i sACN).

8 POKRETŁO Z PRZYCISKIEM

Pokrętło z przyciskiem do nawigacji w menu edycji, regulacji ustawień systemowych oraz zmiany wartości i stanu w odpowiednich pozycjach menu.

Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać po- szczególne pozycje menu w menu głównym (takie jak Sterowanie, Ustawienia, Informacje) oraz w podmenu, obracając pokrętło, i potwierdzić wybór, naciskając pokrętło. Zmienić wartość lub status w pozycji menu, obracając pokrętło, i potwierdzić zmianę, naciskając pokrętło.

9 WSTECZ

Aby przejść o jeden poziom wyżej w strukturze menu, krótko nacisnąć przycisk BACK. Aby przejść bezpośrednio z podmenu do ekranu głównego, nacisnąć i przytrzymać przycisk BACK przez ok. 2 sekundy.

10 ZŁĄCZE USB

Interfejs USB do aktualizacji oprogramowania sprzętowego urządzenia. W menu „Serwis” ustawić status dla „Aktualizacja przez USB” na „Tak”. Jeśli jest dostępne, należy pobrać najnowsze oprogramowanie sprzętowe ze strony produktu pod adresem www.cameolight.com, rozpakować i skopiować pliki do folderu bez znaków specjalnych w nazwie w pamięci USB. Odłączyć ruchomą głowicę od zasilania i wszystkich połączeń wejściowych (DMX/Ethernet), podłączyć pamięć USB do złącza USB i ponownie podłączyć ruchomą głowicę do sieci zasilającej. Pamięć USB zostanie automatycznie rozpoznana i pokazana na wyświetlaczu. Teraz należy przejść do odpowiedniego folderu w pamięci USB i kliknąć „Wł.”, aby potwierdzić. Rozpoczyna się procedura aktualizacji. Jeśli są wymagane aktualizacje do kilku komponentów, procedurę należy przeprowadzić pojedyn-

czo dla wszystkich aktualizacji. Nie wyjmować pamięci USB ani nie odłącać ruchomej głowicy od sieci zasilającej podczas aktualizacji.

WYŚWIETLACZ ZASILANY Z BATERII

Wyświetlacz zasilany z baterii można aktywować nawet wtedy, gdy urządzenie jest odłączone od sieci zasilającej. W tym celu należy nacisnąć i przytrzymać pokrętło z przyciskiem przez około 2 sekundy. Teraz można uzyskać dostęp do informacji o urządzeniu oraz zmieniać i zapisywać ustawienia systemowe bez podłączania do sieci zasilającej. Zewnętrzne kontroler oświetlenia w tym przypadku nie jest aktywowany. Z tego powodu wyświetlacz pokazuje brak sygnału DMX, nawet jeśli sygnał DMX jest dostępny w urządzeniu.

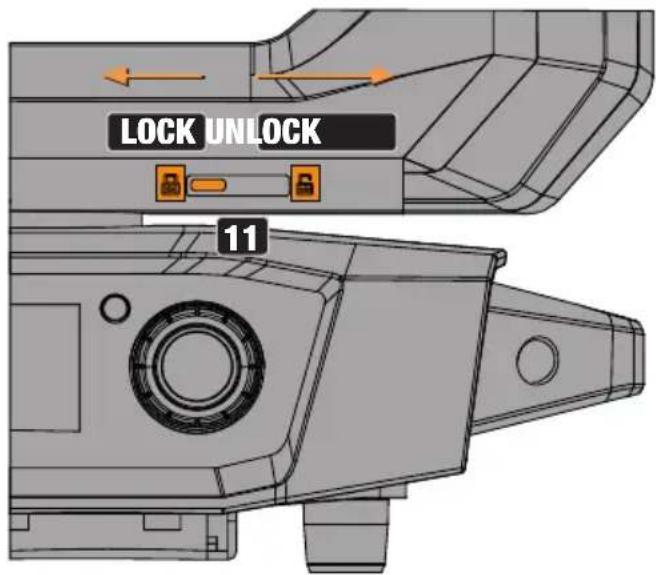

LOCK UNLOCK 11

11 BLOKADA OBROTU

Mechaniczne urządzenie blokujące używa- ne do zapobiegania obracaniu się głowicy w kierunku poziomym podczas transportu (OSiem możliwych pozycji blokady). Odłączyć urządzenie od sieci zasilającej i przesunąć dźwignię blokującą w kierunku osi obrotu, przesuwając głowicę urządzenia poziomo aż do znalezienia jednej z ośmiu pozycji bloko- wania i zatrzaśnięcia się dźwigni blokującej (LOCK). Odblokować blokadę przed urucho- mieniem urządzenia (UNLOCK).

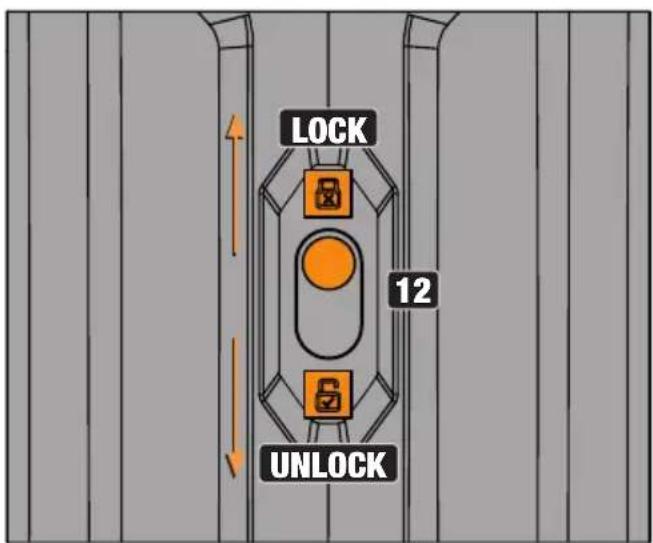

LOCK 12 UNLOCK

12 BLOKADA PRZECHYŁU

Mechaniczna blokada zapobiegająca obracaniu się głowicy w kierunku pionowym podczas transportu (możliwe siedem pozycji blokady). Odłączyć urządzenie od sieci zasilającej i przesunąć dźwignię blokującą w kierunku osi obrotu przechyłu, przesuwając głowicę urządzenia pionowo aż do znalezienia jednej z siedmiu pozycji blokowania i zatrzaśnięcia się dźwigni blokującej (LOCK). Odblokować blokadę przed uruchomieniem urządzenia (UNLOCK).

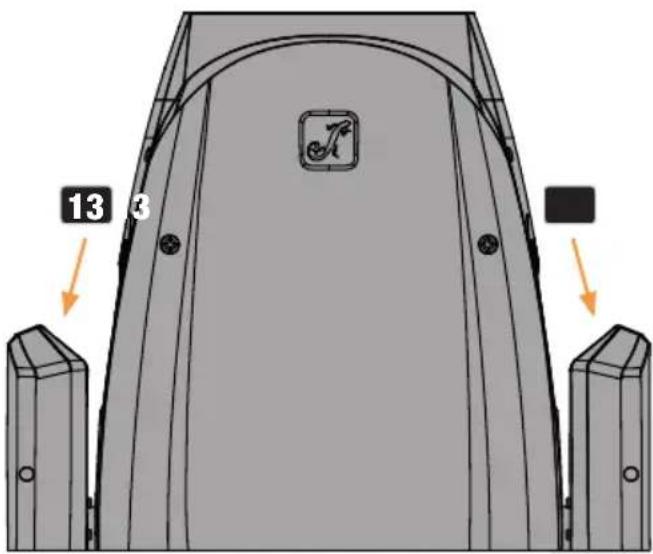

13 3

Oprócz dwóch uchwytów transportowych na podstawie urządzenia, w górnej części we- wnętrznych boków dwóch ramion urządzenia znajdują się wygodne, wpuszczane uchwyty.

OBSŁUGA

UWAGA:

Gdy reflektor jest prawidłowo podłączony do sieci, podczas uruchamiania i resetowania silnika na wyświetlaczu wyświetlą się logo Cameo ze szczegółowymi informacjami o modelu urządzenia. Po zakończeniu tego procesu reflektor jest gotowy do pracy i uruchamia się aktywowany wcześniej tryb pracy.

Wyświetlacz główny jest dezaktywowany automatycznie po około dwóch minutach bez wprowadzania danych. Nacisnąć przycisk WSTECZ, aby przejść o jeden poziom wyżej w podmenu.

W przypadku usterki technicznej w prawym górnym rogu pojawi się symbol trójkąta ostrzegawczego (dotknąć, aby uzyskać więcej informacji).

Obsługa reflektora odbywa się po pierwsze za pomocą pokrętła z przyciskiem oraz przycisku WSTECZ obok wyświetlacza, a po drugie do uzyskiwania dostępu do wszystkich pozycji menu i intuicyjnego konfigurowania ustawień zgodnie z potrzebami można używać samego wyświetlacza dotykowego (umożliwiającego obsługę w rękawiczkach). Panele sterowania na wyświetlaczu głównym oraz w menu głównym lub w podmenu oraz ich funkcje przedstawiono na poniższych ilustracjach. Pola zaznaczone na szaro na ilustracji przedstawiającej główny wyświetlacz to panele sterowania z bezpośrednim dostępem.

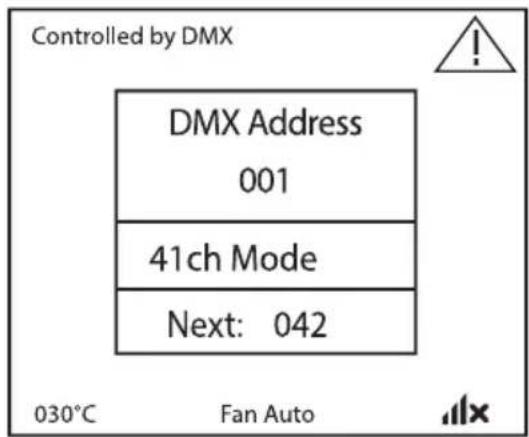

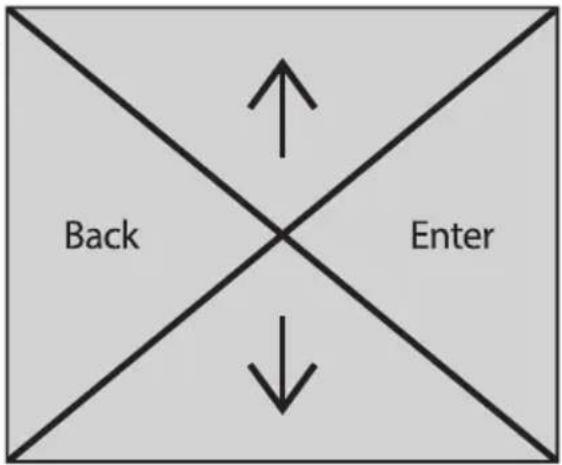

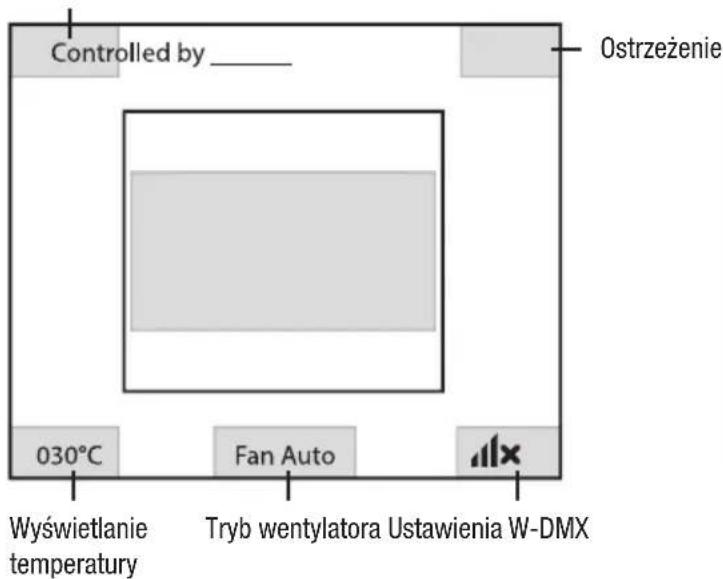

WYŚWIETLACZ GŁÓWNY MENU GŁÓWNE I PODMENU

Menu główne

Controlled by ____ Ostrzeżenie 030°C Fan Auto Wyswietlanie temperatury Tryb wentylatora Ustawienia W-DMX

Informacje na wyświetlaczu głównym w trybach pracy ze sterowaniem zewnętrznym: W przypadku przerwania sygnału sterującego znaki na środku wyświetlacza zaczynają migać; po przywróceniu sygnału sterującego miganie ustaje.

Komunikat o błędzie: Jeśli na wyświetlaczu pojawi się symbol ostrzeżenia (trójkąt z wykrzykni-kiem), oznacza to, że w jednym lub kilku komponentach urządzenia wystąpił błąd. Komponenty, w których wystąpił błąd, można sprawdzić w menu Informacje o systemie w punkcie Informacje o błędach. Jeśli ponowne uruchomienie lub reset nie usunie błędu, należy się skontaktować z autoryzowanym centrum serwisowym.

W-DMX™

Aby sparować odbiornik W-DMX z nadajnikiem kompatybilnym z W-DMX, należy wykonać polecenie resetowania w punkcie menu „WDMX” w punkcie „Odbiornik” (wybrać i potwierdzić reset). Odbiornik znajduje się teraz w trybie gotowości do parowania i oczekuje na żądanie parowania z nadajnika. Rozpocząć parowanie, wybierając „Link” w menu nadajnika i potwierdzając; parowanie odbywa się teraz automatycznie. W ten sam sposób można sparować kilka odbiorników jednocześnie lub jeden po drugim z nadajnikiem (np. w trybie master/slave). Połączenie z W-DMX zawsze jest utrzymywane do chwili rozłączenia połączenia za pomocą polecenia resetowania w odbiorniku lub polecenia rozłączenia w nadajniku niezależnie od tego, czy urządzenie zostało w międzynarodasie odłączone od zasilania elektrycznego.

STATUS W-DMX™

W-DMX dezaktywo-wany	W-DMX aktywowany jako odbiornik; niesparowany	W-DMX akty- wowany jako odbiornik i spa- rowany; nadajnik wyłączony lub poza zasięgiem	W-DMX akty- wowany jako odbiornik i spa- rowany; brak sygnału DMX	W-DMX akty- wowany jako odbiornik i spa- rowany; sygnał DMX dostępny	W-DMX aktywowany jako nadajnik w standardzie G3; sygnał DMX dostępny

Poniżej znajduje się opis obsługi kontrolki za pomocą pokrętła z przyciskiem BACK obok wyświetlacza.

MENU STEROWANIA (Control)

Menu sterowania służy do wybierania różnych trybów pracy i ustawiania ich opcji w odpowiednich podmenu.

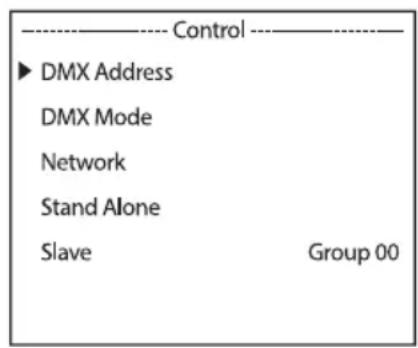

USTAWIANIE ADRESU STARTOWEGO DMX (DMX Address)

Począwszy od ekranu głównego, naciskać pokrętło z przyciskiem, aby wejść do menu głównego. Wybrać Sterowanie, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Teraz wybrać Adres DMX, potwierdzić wybór, a następnie ustawić żądany adres początkowy DMX. Potwierdzić ustawienie.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- ► DMX Address DMX Mode Network Stand Alone Slave Group 00

DMX Address 001 Next: 042

USTAWIANIE TRYBU PRACY DMX (DMX Mode)

Począwszy od ekranu głównego, naciskać pokrętło z przyciskiem, aby wejść do menu głównego. Wybrać Sterowanie, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Teraz wybrać Tryb DMX, potwierdzić wybór, a następnie wybrać odpowiedni tryb pracy DMX. Potwierdzić wybór.

---- Menu ---- ► Control Settings Info Service Quicklight Help

---- Control ---- DMX Address ► DMX Mode Network Stand Alone Slave Group 00

DMX Mode 34ch ► 41ch 56ch

USTAWIENIA SIECIOWE (Sieć)

Począwszy od ekranu głównego, naciskać pokrętło z przyciskiem, aby wejść do menu głównego. Wybrać Sterowanie, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Now select the Network menu item and confirm again.

Informacje o pozycjach podmenu w menu „Sieć” i odpowiadających im opcjach ustawień można znaleźć w poniższej tabeli (wybór przez obrócenie pokrętła, potwierdzenie przez naciśnięcie pokrętła, zmiana wartości lub stanu przez obrócenie, potwierdzenie przez naciśnięcie).

Network Art-Net
Protocol	Artnet	Sterowanie przez Art-Net
	sACN	Sterowanie przez sACN
Universe	Absolute Ustawienie obszaru absolutnego Art-Net universe		Zależy od sieci, podsieci i obszaru universe
	Net	Ustawienie sieci Art-Net W zależności od obszaru
	Subnet	Ustawienie podsieci Art-Net	absolute universe
	Universe	Ustawienie obszaru Art-Net universe
IP Address	xxx.xxx.xxx.xxx	Ustawianie adresu IP: wybrać blok, potwierdzić, ustawić wartość, potwierdzić
Subnet Mask	xxx.xxx.xxx.xxx	Ustawienie maski podsieci: wybrać blok, potwierdzić, ustawić wartość, potwierdzić
Signal Routing	Send to XLR	Przekazywanie sygnału sterującego do wyjścia XLR
	Backup by XLR	Sterowanie przez XLR z przerwaniem sygnału sieciowego
	Receive only	Brak połączenia między sygnałem sieci a złączami XLR

Network sACN
Protocol	Artnet	Sterowanie przez Art-Net
	sACN	Sterowanie przez sACN
Universe	Universe	Ustawianie obszaru sACN universe
IP Address	xxx.xxx.xxx.xxx	Ustawianie adresu IP: wybrać blok, potwierdzić, ustawić wartość, potwierdzić
Subnet Mask	xxx.xxx.xxx.xxx	Ustawienie maski podsieci: wybrać blok, potwierdzić, ustawić wartość, potwierdzić
SignalRouting	Send to XLR	Przekazywanie sygnału sterującego do wyjścia XLR
	Backupby XLR	Sterowanie przez XLR z przerwaniem sygnału sieciowego
	Receive only	Brak połączenia między sygnałem sieci a złączami XLR

MENU STAND-ALONE (Stand Alone)

W samodzielnych trybach pracy „Play Scene” i „Play Loop” sygnał sterujący odpowiedniego trybu pracy może być wysyłany do jednostek podrzędnych poprzez złącze XLR (Master/Alone -> Master). Aby nie wysyłać sygnału sterującego, należy dezaktywować wyjście (Master/Alone -> Alone).Aktywować jedną z ośmiu dostępnych scen (Scena 1–8) lub jedną z ośmiu dostępnych pętli (Pętla 1–8). Sceny i pętle są wstępnie zaprogramowane, ale można je dostosować (Edytuj scenę/ Edytuj pętlę).

Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Sterowanie, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Teraz wybrać tryb Stand Alone i ponownie potwierdzić.

----Menu---- ► Control Settings Info Service Quicklight Help

---- Control ---- DMX Address DMX Mode Network ► Stand Alone Slave Group 00

Informacje o pozycjach podmenu w menu „Stand-alone” i odpowiadających im opcjach ustawień można znaleźć w poniższej tabeli (wybór przez obrócenie pokrętła, potwierdzenie przez naciśnięcie pokrętła, zmiana wartości lub stanu przez obrócenie, potwierdzenie przez naciśnięcie).

Tryb Stand alone
Master/Alone	Master	Sygnał sterujący jest przesyłany przez wyjście DMX OUT
		Delay Time	Off / 0.1s - 2.0s	Ustawienie opóźnienia DMX dla urządzeń slave
	Alone	Sygnał sterujący nie jest przekazywany
Play Scene/Loop	Scene	Scene 1 - 8	Wybór i aktywacja żądanej sceny
	Loop	Loop 1 - 8	Wybór i aktywacja żądanej pętli
Edit Scene	Scene 1 - 8	Pan	Każda scenę ustawić indywidualnie. Sceny są akty- wowane poprzez ich wybranie.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1-Wybór	Stekroku 1-8	1 - 8
		t-Step	0s - 20min	Ustawienie czasu kroku
		t-Fade	0s - 20 min	Ustawienie czasu zanikania
		Step 1 + 2: Scene	1 - 8	Wybór sceny 1-8
		Step 3 - 8: Scene	1 - 8 / Skip Step	Wybrać scenę 1-8 lub pominąć krok

TRYB SLAVE

Standardowy tryb slave: Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Sterowanie, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Teraz wybrać Slave i potwierdzić, a następnie wybrać grupę slave 0 (Grupa 00) i ponownie potwierdzić. Połączyć urządzenia slave i master (ten sam model, ta sama wersja oprogramowania) za pomocą kabla DMX lub bezprzewodowego DMX i aktywować jeden z trybów pracy autonomicznej (Odtwarzaj scenę/pętlę) na urządzeniu master. Jednostka podrzędna będzie teraz podążać za jednostką nadrzędną.

Zaawansowany tryb slave: Aby sterować jednostkami master w trybie master/slave przy użyciu trybu pracy stand-alone Odtwarzaj pętlę, sygnał sterujący może być odtwarzany z opóźnie niem do 24 kroków. Opóźnienie ustawia się w menu Stand Alone Master/Alone -> Master na urządzeniu głównym; współczynnik opóźnienia ustawia się w menu slave menu odpowiedniego sprzętu (Grupa). Jest to prosty sposób na stworzenie ruchomego efektu świetlnego z dużą liczbą identycznych reflektorów, które działają z tą samą wersją oprogramowania, co w przeciwnym razie wymagałoby odpowiedniego kontrolera DMX i rozbudowanego programowania. Podłączyć urządzenia slave i master (ten sam model, ta sama wersja oprogramowania) za pomocą przewodowego lub bezprzewodowego urządzenia DMX.

---- Menu ---- ► Control Settings Info Service Quicklight Help

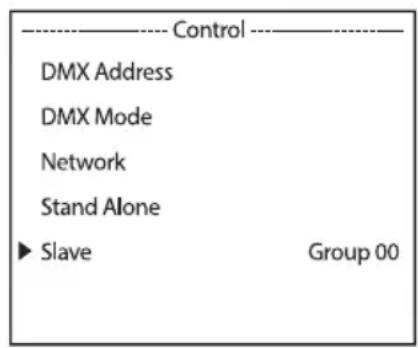

---- Control ---- DMX Address DMX Mode Network Stand Alone ► Slave Group 00

---- Slave ---- Group 00

Przypisać reflektory do jednej z maksymalnie 24 grup (plus Grupa 0) zgodnie z własnymi preferencjami, przy czym do jednej grupy można przypisać kilka świąteł. Numer grupy jest również współczynnikiem, przez który mnożony jest czas opóźnienia ustawiony w urządzeniu głównym.

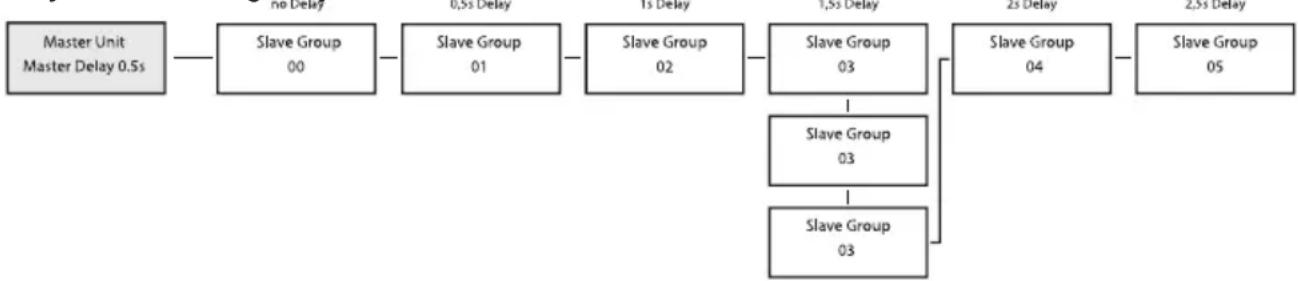

Przykładowa konfiguracja:

USTAWIENIA SYSTEMOWE (Ustawienia)

Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Usta-wienia, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić.

Spowoduje to przejście do podmenu służącego do ustawiania pozycji podmenu (patrz tabela, wybór przez obrócenie pokrętła, potwierdzenie przez naciśnięcie pokrętła, zmiana wartości lub stanu przez obrócenie, potwierdzenie przez naciśnięcie).

Settings (Pogrubiony druk = ustawienie fabryczne)
Wireless	Ustawienia bezprzewodowe	State	On	Moduł bezprzewodowy aktywowany
			Off	Moduł bezprzewodowy dezaktywowany
		Operation Mode	Receive	Moduł bezprzewodowy = odbiornik
			TX CRMX	Moduł bezprzewodowy = nadajnik ze standardowym nadajnikiem CRMX
			TX G4s	Moduł bezprzewodowy = nadajnik ze standardowym nadajnikiem G4s
			TX G3	Moduł bezprzewodowy = nadajnik ze standardowym nadajnikiem G3
		Linking	Receive Rodetornik: Zresetować odbiornik i przygotować go do parowania
			Link	Nadajnik: parowanie z kompatybilnymi, gotowymi do parowania urządzeniami bezprzewodowymi
		Linking	Unlink	Nadajnik: rozłączyć bezprzewodowe połączenia DMX
		Linking Key	Linking Key	Ustawienie klucza połączenia
			CRMX Mode (dostępne tylko w trybie pracy = odbiór)	CRMX	Standard odbiornika = CRMX
				CRMX2	Standard odbiornika = CRMX2
			CRMX Uni-verse	A - H	Wybór uniwersum CRMX od A do H
Wireless	Ustawienia bezprzewodowe	Universe Metadata	RGB Color Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Kod RGB do wyświetlania kolorów uniwersum
			Universe 16-znakowy ciąg znaków z konfigurowal- ną nazwą identyfikującą uniwersum
			Bluetooth	On	Bluetooth włączony
				Off	Bluetooth wyłączony
				Pin	On
					Off
		Signal Routing	Send to XLR	Przekazywanie sygnału sterującego na XLR (DMX OUT)
			Backup by Ster XLR	erowanie poprzez XLR (DMX IN) z prze- rwaniem sygnału bezprzewodowego
			Receive only	Brak połączenia między sygnałem bez- przewodowego DMX a złączami XLR
Display	Ustawienia wyświetlacza	Reverse	On	Obrót wyświetlacza o 180° (np. w przy- padku montażu podwieszanego)
			Off	Brak rotacji wyświetlacza
			Auto	Automatyczne wykrywanie położenia (montaż w pozycji pionowej/nad głową)
		Off Timer	None	Stale włączony
			20s	Dezaktywacja po około 20 sekundach braku aktywności
Dimmer	Ustawienia ściemniacza	Curve (krzywa ściemniacza)	Linear	Natężenie światła wzrasta liniowo wraz z wartością DMX
			Exponential	Natężenie światła można regulować precyzyjnie przy niższych wartościach DMX i regulować ogólnie przy wyższych wartościach DMX
			Logarithmic	Natężenie światła można regulować ogólnie przy niższych wartościach DMX i precyzyjnie przy wyższych wartościach DMX
Dimmer	Ustawienia ściemniacza	Curve (krzy-wa ściemnia-cza)	S-Curve	Natężenie światła można regulować precyzyjnie przy niższych i wyższych wartościach DMX i regulować ogólnie przy średnich wartościach DMX
		PWM Fre-quency	650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Wybór częstotliwości PWM diod LED
		Response (odpowiedź ściemniacza)	LED	Reflektor natychmiast reaguje na zmiany wartości DMX
			Halogen	Reflektor zachowuje się podobnie do reflektora halogenowego ze stopniowymi zmianami jasności
Move-ment	Ustawienia ruchów głowy	Pan Reverse	On	Odwrócony kierunek obrotu
			Off	Kierunek obrotu nie jest odwrócony
		Tilt Reverse	On	Odwrócony kierunek pochylenia
			Off	Kierunek pochylenia nie jest odwrócony
		Pan Angle	630°	Kąt obrotu 630°
			540°	Kąt obrotu 540°
		Position Automatyczna korekta położenia włączona Feedback	Off	Automatyczna korekta położenia włączona
		Move in Bzacie Nomienie podczas ruchu głowy	Off	Brak zaciemnienia podczas ruchu głowy
		Silent Move-ment	On	Spowolnione ruchy silnika zapewniają cichszą pracę
			Off	Funkcja nieaktywna
		Reset Mode	Fast	Procedura resetowania ruchów jest przeprowadzana przy zmniejszonym za-kresie ruchu w połączeniu z wartościami kalibracji. Umożliwia to szybsze i bardziej subtelne ruchy resetowania.
			Normal	Procedura resetowania ruchów jest prze-prowadzana w całym zakresie ruchu
Wheels	Ustawienia koła barw i gobosu	Gobo Wheel	Position	Clock-wise	Koło gobosu zawsze obraca się zgodnie z ruchem wskazówek zegara
				Short	Koło gobosu obraca się na najkrótszą odległość
Wheels	Ustawienia koła barw i gobosu	Gobo Wheel	Movement	Snap	Koło gobosu przeskakuje bezpośrednio z powrotem do żądanego gobosu po osiągnięciu odpowiedniej wartości
				Scroll	Ciągły obrót koła gobosu
			Color Correction	On	Kompensacja przesunięcia kolorów jest aktywowana podczas używania gobosu
				Off	Funkcja nieaktywna
		Color Wheel	Position	Clock-wise	Koło gobosu zawsze obraca się zgodnie z ruchem wskazówek zegara
				Short	Koło gobosu obraca się na najkrótszą odległość
			Movement	Snap	Koło barw przeskakuje bezpośrednio z powrotem do żądanego filtra kolorów po osiągnięciu odpowiedniej wartości
				Scroll	Ciągły obrót koła barw
		Move in Bzacie	Umienie w przypadku zmian wartości w kołach barw i gobosu
			Off	Brak zaciemnienia w przypadku zmian wartości w kołach barw i gobosu
		Framing Control	L & R (Left & Right)	Funkcja standardowa: Kanał xA ostrza steruje lewą stronę ostrza x, a kanał xB steruje prawą stronę
			P & A (Position & Angle)	Alternatywne sterowanie suwakami przysłony: Kanał xA ostrza kontroluje wstawienie ostrza x, a kanał xB kontroluje kąt ostrza
Fan	Ustawienie wentylatora	Auto	Automatyczne sterowanie wentylatorem
		Off	Dezaktywowany wentylator ze znacznie zmniejszoną jasnością
		Constant Low	Stała niska prędkość wentylatora ze zmniejszoną jasnością, jeśli to konieczne
		Constant Mid	Stała średnia prędkość wentylatora ze zmniejszoną jasnością, jeśli to konieczne
		Constant High	Stała wysoka prędkość wentylatora
Signal Fail	Status operacyjny z błędem sygnału DMX	Hold	Zachowywane jest ostatnie polecenie
		Last Stand Alone	Aktywowany jest ostatnio wybrany tryb pracy autonomicznej
		Fade to Black (10s)	10-sekundowe zanikanie do zaciemnienia
		Blackout	Aktywuje zaciemnienie
		Full	Pełna jasność
Store	Zapisywanie ustawień w 3 własnych ustawieniach wstępnych	User A	Zapisać wszystkie bieżące ustawienia jako ustawienia użytkownika A
		User B	Zapisuje wszystkie bieżące ustawienia jako ustawienia użytkownika B
		User C	Zapisuje wszystkie bieżące ustawienia jako ustawienia użytkownika C

INFORMACJE O SYSTEMIE (Informacje)

Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Informacje, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić.

---- Menu ---- Control Settings ► Info Service Quicklight Help

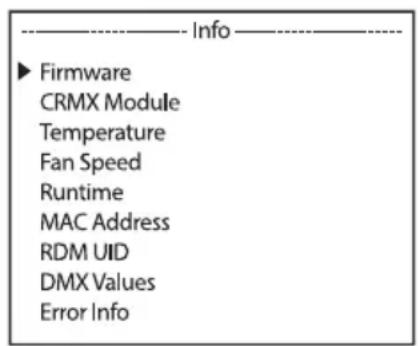

---- Info ---- ► Firmware CRMX Module Temperature Fan Speed Runtime MAC Address RDM UID DMX Values Error Info

Informacje o pozycjach podmenu w menu „Informacje” i odpowiadających im opcjach można znaleźć w poniższej tabeli (wybór przez obrócenie pokrętła, potwierdzenie przez naciśnięcie pokrętła).

Informacje
Firmware	DISP:	Vx.x.x	Wyświetla wersję oprogramowania sprzętowego odpowiedniego komponentu
	NET:	Vx.x.x
	DIMMER:	Vx.x.x
	...	Vx.x.x
CRMX Module	Module installed	TimoTwo	Model modułu bezprzewodowego
	Device Name	OPUSX4P	Nazwa urządzenia
	Version	HW (Hardware) Numer wersji sprzętuSW (Software)	Numer wersji oprogramowania
	Link Quality	%	Jakość połączenia w procentach
	Data Source	None /DMX /Wireless Link /SPI /BLE	Informacje o źródłe danych
	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:	Wskazanie statusu
Temperature	LED	xxx °C/°F	Wyświetla temperaturęodpowiedniego komponentu
	Base	xxx °C/°F
	Temperature Unit	°C	Ustawienie jednostki temperatury(nacisnąć ENTER, aby zmienić)
		°F
Fan Speed	xxxx RPM	Wyświetlanie prędkości odpowiedniego wentylatora
Runtime	Total	xxxx h : xx m	Całkowity czas pracy
	Operation	xxxx h : xx m	Czas użytkowania
	LED	xxxx h : xx m	Czas pracy źródła światła
	Service	xxxx h : xx m	Czas pracy od ostatniego serwisowegozresetowania czasu pracy
MAC Address	xx:xx:xx:xx:xx:xx	Adres MAC
RDM UID	Unikalny identyfikator RDM
DMX Values	Wyświetlanie obecnych wartości DMX
Error Info	Wyświetlanie błędów w przypadku awarii
DMX Table	Wyświetlanie tabel trybów DMX

MENU SERWISOWE (Service)

Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Serwis, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić.

Menu

Control

Settings

Info

▶ Service

Quicklight

Help

Service

▶ Load Default

Reset

Test

Reset Service Runtime

USB-Update

Password

Informacje o pozycjach podmenu w menu „Serwis” i odpowiadających im opcjach można znaleźć w poniższej tabeli (wybór przez obrócenie pokrętła, potwierdzenie przez naciśnięcie pokrętła, zmiana wartości lub stanu przez obrócenie, potwierdzenie przez naciśnięcie).

Service
Load Default	Factory Default	Reset do ustawień fabrycznych
	User A	Reset do wartości użytkownika A(zapis wartości użytkownika: Ustawienia -> Zapisz)
	User B	Reset do wartości użytkownika B(zapis wartości użytkownika: Ustawienia -> Zapisz)
	User C	Reset do wartości użytkownika C(zapis wartości użytkownika: Ustawienia -> Zapisz)
Reset	Pan/Tilt	Resetowanie silników obrotu / pochylenia
	Head	Resetowanie silników w głowicy urządzenia
	All	Resetowanie wszystkich silników
Test	Test Sequence	Wstępnie zaprogramowana sekwencja do testowania wszystkich komponentów
	Stress Test	Wstępnie zaprogramowana sekwencja do testowania wszystkich komponentów pod maksymalnym obciążeniem
	Motor Test	Aktywacja wszystkich silników indywidualnie z wartościami od 000 do 255
Reset Service Runtime	No	Nie resetuj czasu pracy serwisowej
	Yes	Resetowanie serwisowego czasu pracy
USB Update	No	Nie uruchamiać aktualizacji oprogramowania sprzętowego przez interfejs USB
	Yes	Uruchomić aktualizację oprogramowania sprzętowego przez interfejs USB
Password	Wyłącznie do celów serwisowych

QUICKLIGHT

Ustawienie sceny szybko i łatwo przy użyciu podstawowych funkcji urządzenia bez zewnętrznego kontrolera. Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać opcję Quicklight, obracając pokrętło, i nacisnąć pokrętło, aby potwierdzić. Wybrać pozycję menu, potwierdzić i ustawić żądaną wartość. Potwierdzić każdą zmianę wartości.

---- Menu ---- Control Settings Info Service ► Quicklight Help

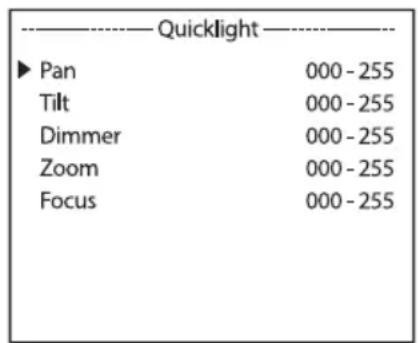

Quicklight ► Pan 000 - 255 Tilt 000 - 255 Dimmer 000 - 255 Zoom 000 - 255 Focus 000 - 255

Jeśli tryb pracy Quicklight jest włączony, ekran nie przechodzi automatycznie do ekranu głównego; po wyjściu z menu Quicklight tryb pracy Quicklight zostaje automatycznie zakończony. Ustawienia w menu Quicklight są zachowywane do następnego ponownego uruchomienia reflektora; w rezultacie Quicklight może być wielokrotnie dostępny z tymi samymi ustawieniami, dopóki urządzenie pozostaje włączone. Po ponownym uruchomieniu wartości są resetowane do ustawień Quicklight.

HELP (menu pomocy)

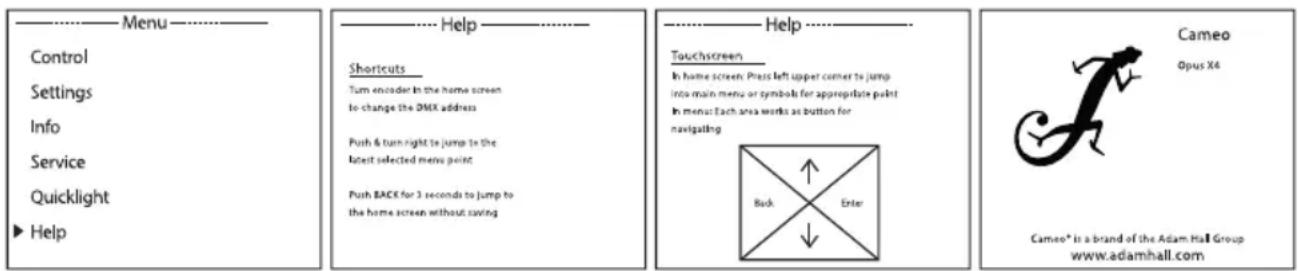

Na trzech stronach menu pomocy zamieszczono: (1) informacje na temat szybkich poleceń, które przenoszą użytkownika bezpośrednio do określonych pozycji menu; (2) informacje na temat podziału wyświetlacza na panele sterowania w menu głównym i podmenu oraz (3) informacje na temat samego urządzenia. Począwszy od ekranu głównego, naciskać pokrętło, aby wejść do menu głównego. Wybrać Pomoc, obracając pokrętło i nacisnąć pokrętło, aby potwierdzić. Ponownie wybrać żądaną informację, obracając pokrętło.

Skróty	Ekran dotykowy
Wyświetlacz główny: adres startowy DMX można zmienić bezpośrednio, obracając pokrętłoNacisnąć pokrętło i obrócić w prawo, aby przejść do ostatnio wybranej pozycji menuNacisnąć przycisk BACK przez 3 sekundy, aby powrócić do ekranu głównego bez zapisywania danych	Wyświetlacz główny: nacisnąć lewy górny róg, aby uzyskać dostęp do menu głównego lub ikon odpowiednich pozycji menuW menu: Każdy obszar funkcjonuje jako przycisk do nawigacji

NIEBEZPIECZEŃSTWO: Montaż napowietrzny wymaga dużego doświadczenia, w tym obliczania wartości granicznych obciążenia materiału instalacyjnego i regularnej kontroli bezpieczeństwa wszystkich materiałów instalacyjnych i osprzętu. Jeśli użytkownik nie posiada takich kwalifikacji, nie może podejmować prób samodzielnej instalacji. Należy zwrócić się do wykwalifikowanego specjalisty. Istnieje ryzyko, że nieprawidłowo zainstalowane i zabezpieczone urządzenia mogą się poluzować i spaść. Może to spowodować poważne obrażenia lub śmierć.

Dzięki wbudowanym gumowym nóżkom reflektor można umieścić w odpowiednim miejscu na równej powierzchni. Można go zamontować na kratownicy za pomocą dwóch wsporników omega, które są przymocowane do podstawy urządzenia (ilustracja 1-A). W razie potrzeby dwa wsporniki omega można również zamontować na podstawie urządzenia, obracając je o 90° (ilustracja 2-A). Dwa wsporniki omega znajdują się w zawartości opakowania. Pasujące zaciski kratownicowe są dostępne jako opcja. Upewnić się, że połączenia są trwałe, i przymocować reflektor łapą zabezpieczającą (B) za pomocą odpowiedniej linki bezpieczeństwa.

Aby zapewnić długotrwałe i prawidłowe działanie urządzenia, należy je regularnie czyścić i w razie potrzeby serwisować. Potrzeba przeprowadzania konserwacji zależy od intensywności użytkowania i środowiska, w którym urządzenie jest używane. Zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy przeprowadzanie wszystkich wymienionych poniżej czynności konserwacyjnych raz na 500 godzin pracy lub, w przypadku mniejszej intensywności użytkowania, najpóźniej po roku. Roszczenia gwarancyjne mogą być ograniczone, jeśli wady wynikają z nieod-powiedniego serwisu i konserwacji.

OSTRZEŻENIE! Przed przystąpieniem do wszelkich czynności konserwacyjnych odłączyć zasilanie i, jeśli to możliwe, wszystkie połączenia urządzenia.

UWAGA! Niewłaściwa pielęgnacja może doprowadzić do uszkodzenia lub nawet zniszczenia urządzenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Upewnić się, że do urządzenia nie przedostanie się wilgoć.
2. Wloty i wyloty powietrza muszą być regularnie czyszczone z kurzu i brudu. Jeśli używane jest spreżone powietrze, należy upewnić się, że urządzenie nie zostanie uszkodzone (np. wentylatory muszą być zablokowane, ponieważ w przeciwnym razie mogą się nadmiernie obracać).
3. Kable i złącza muszą być regularnie czyszczone, a kurz i brud usuwane.
4. Zasadniczo nie wolno stosować żadnych środków czyszczących ani ściernych, w przeciwnym razie wykończenie powierzchni może zostać uszkodzone.
5. Urządzenia muszą być przechowywane w suchym miejscu i chronione przed kurzem i brudem.
6. Aby zapewnić prawidłowe i bezpieczne działanie, wszystkie dostępne lub wyjmowane soczewki i otwory emitujące światło muszą być regularnie czyszczone.

KONSERWACJA I NAPRAWA (tylko przez wykwalifikowany personel)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci, w urządzeniu może nadal występować napięcie szczątkowe, np. z powodu naładowanych kondensatorów.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez personel o wystarczających kwalifikacjach. W razie wątpliwości skonsultować się z wyspecjalizowanym serwisem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą mieć wpływ na roszczenia gwarancyjne.

UWAGA! W przypadku zestawów do konwersji lub modernizacji dostarczonych przez producenta, należy bezwzględnie przestrzegać dołączonych instrukcji montażu.

WYMIANA GOBOSÓW

UWAGA:

Gobosy mogą być wymieniane wyłącznie przez wykwalifikowany personel. Jeśli użytkownik nie posiada takich kwalifikacji, nie może próbować samodzielnie wymieniać gobosy. Zamiast tego zwrócić się do wykwalifikowanych firm.

Podczas wykonywania jakichkolwiek prac należy upewnić się, że do obudowy nie dostały się żadne ciała obce!

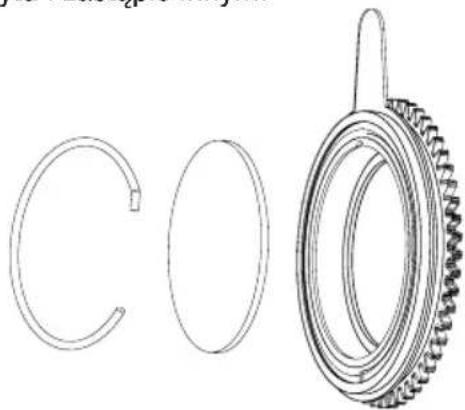

Podczas wymiany gobosów należy upewnić się, że gobosy są prawidłowo włożone do odpowiedniego uchwytu gobo. W przeciwnym razie może dojść do uszkodzenia gobosów i uchwytów gobo przez wysoką temperaturę!

1. Odłączyć wszystkie bieguny urządzenia od zasilania (wyciągnąć wtyczkę sieciową). Następnie zablokować głowicę reflektora (blokada obrotu i pochylenia).

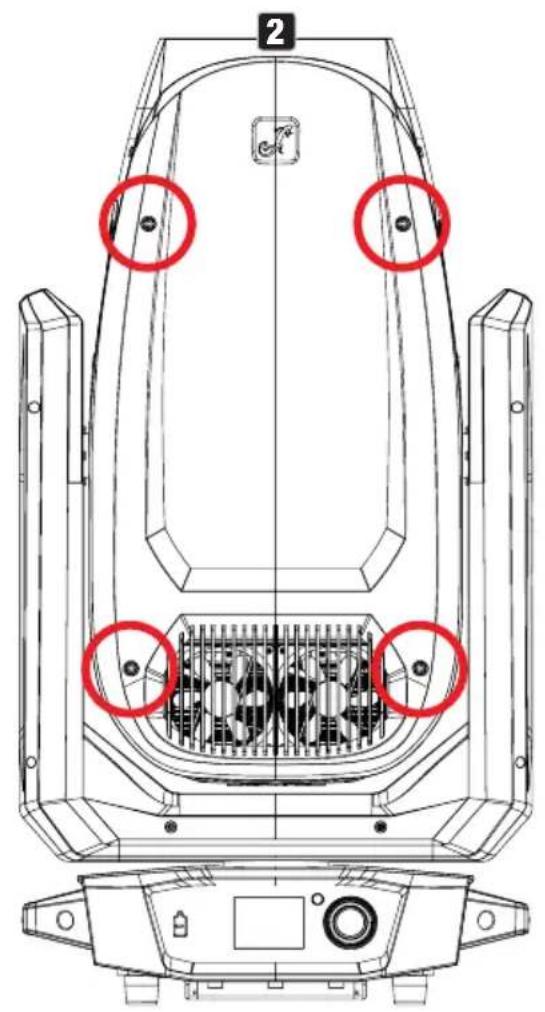

2. Zwolnić cztery blokady na pokrywie głowicy urządzenia po stronie przeciwnej do BLOKADY OBROTU (patrz oznaczenia na rysunku, blokada bagnetowa z rowkiem krzyżowym, 1/4 obrotu w lewo). Zdjąć osłonę z głowicy reflektora, poluzować linkę zabezpieczającą osłonę i odłożyć na bok.
3. Ostrożnie odłączyć czterostykowe złącze wtykowe zasilania i sygnału modułu gobo (niebieskie oznaczenie na ilustracji). Następnie należy poluzować dwie śruby modułu gobo (moduł środkowy, patrz czerwone oznaczenia na rysunku) i wyciągnąć moduł z głowicy urządzenia.

1. Umieścić moduł na czystej, równej powierzchni z kołami gobosu skierowanymi do góry. Aby uniknąć zanieczyszczenia gobosów i innych komponentów, nosić czyste, niestrzępiące się rękawiczki.
2. Demontaż uchwytu gobosu

Demontaż uchwytu gobo w górnym kole gobo:

• Podnieść uchwyt gobosu lekko do góry na przekładni, a następnie wyciągnąć z koła gobosu. Demontaż uchwytu gobo w dolnym kole gobosów:
• Przesunąć ramię obrotowe z kołem animacji do krawędzi modułu najdalej jak to możliwe.
• Obrócić dwa koła barw z napisem „OPEN” nad otworem w środku modułu.
• Obrócić górne koło gobosu z napisem „OPEN” nad otworem w środku modułu.
• Obrócić dolne koło gobosu, aż żądany gobos zostanie umieszczony nad otworem w środku modułu.

• Chwycić gobos od góry i od dołu, używając jednego palca każdej ręki, lekko docisnąć, a następnie pociągnąć gobos z uchwytem gobosu na bok i wyjąć z koła gobosu.

• Gobo można teraz wyjąć z uchwytu i zastąpić innym.

1. Następnie umieścić uchwyt gobosu z powrotem w odpowiednim kole gobo, upewniając się, że uchwyt gobosu jest prawidłowo umieszczony w odpowiednim wgłębieniu. W przypadku gobo- sów obrotowych można sprawdzić, czy gobo jest prawidłowo ustawione, obracając pokrętło gobosu. Gobo musi obracać się bez zaczepiania.
2. Ponownie zainstalować moduł w głowicy reflektora, zabezpieczyć dwiema wcześniej poluzowanymi śrubami i ponownie podłączyć wtyczkę zasilania i zasilania sygnału do odpowiedniego gniazda.
3. Ponownie podłączyć przewód zabezpieczający pokrywy do odpowiedniej pozycji w głowicy urządzenia, umieścić pokrywę na głowicy urządzenia i zabezpieczyć ją czterema zamkami (zamek bagnetowy, 1/4 obrotu w prawo).

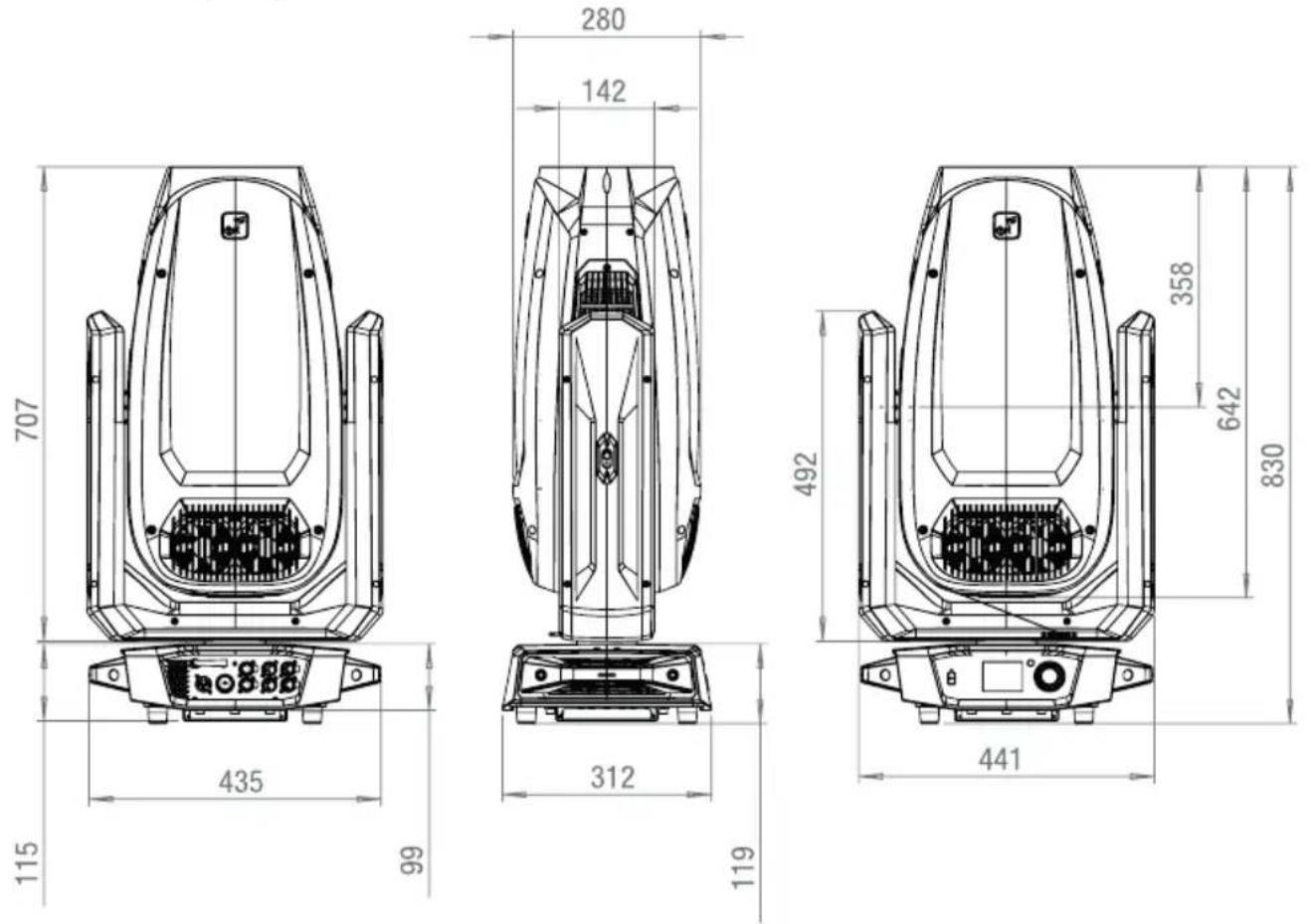

WYMIARY (mm)

280 142 707 435 99 115 492 358 642 830 441 312 119

DANE TECHNICZNE

Dane fotometryczne

Typ podświetlenia LED

Moc światła 1400 W

Moc oświetlenia 50 000 lm

Natężenie światła – wartość wskazana 37 000 lx

Natężenie światła – odległość 10 m

Natężenie światła – kąt 5,5°

Natężenie światła (2) – wskazywana wartość 1100 lx

Natężenie światła (2) – odległość 10 m

Natężenie światła (2) – kąt 48°

Średnica przedniej soczewki 193 mm

kąt wiązki 5,5°–48°

Kąt pola 6°–50°

Koncentracja Zmotoryzowany

Częstotliwość PWM diod LED 650 Hz; 1,530 Hz; 3,600 Hz; 12 kHz; 18,9 kHz; 25 kHz

Rozdzielczość ściemniacza 16-bitowa

Krzywe ściemniacza Liniowa; wykładnicza; logarytmiczna; krzywa-S

Kolory

Funkcje mieszania kolorów CMY + CTO

Kolory LED Biały

Skorelowana temperatura barwowa (CCT) 6000 K

Funkcja CTO Liniowy filtr CTO + Stały filtr CTO/CTB na drugim kole kolorów

Min. współczynnik oddawania barw (CRI) 69 (wysoki filtr CRI: 90)

Koła barw 2

Koło barw 1 – funkcje Przewijanie/zatrzaskiwanie

Koło barw 1 – kolory Otwarty; Głęboki czerwony; Średni niebieski; Głęboki zielony; Bursztynowy; Głęboki niebieski

Koło barw 2 – funkcje Przewijanie/zatrzaskiwanie

Koło barw 2 – kolory Otwarty; CTO 2600K; CTO 3200K; CTB 7500K; CTB 9000K; Wysoki CRI

Movement

Koła gobosu	2
Koło gobosu 1 – funkcje	Obrotowy + indeksowany + przewijanie/zatrzaskiwanie
Koło gobosu 1 – gobosy	6 + Otwarte
Koło gobosu 2 – funkcje	Obrotowy + indeksowany + przewijanie/zatrzaskiwanie
Koło gobosu 2 – gobosy	6 + Otwarte
Poziomy pryzmatu	1 płaszczyzna z 2 pryzmata
Stroboskop	1–20 Hz
Przysłona Irys	Tak
Mróz	2× na tym samym poziomie
Animacja	Tak

Suwak przysłony Tak Moduł obrotowy +/- 60°

System kontroli

Protokoły kontroli	Art-Net, CRMX, DMX512; RDM, sACN, W-DMX (nadajnik-odbiornik)
Liczba trybów sterowania DMX 3
Dalsze funkcje DMX Ustawienia systemu
Tryby pracy stand-alone	Scena odtwarzania; Pętla odtwarzania; Master-Slave; Grupowanie niewolników
Funkcje specjalne w ustawieniach systemu	Możliwość niezależnej od sieci konfiguracji ustawień systemu
Połączenie wejścia danych Gniazdo RJ45
Złącze wyjścia danych Gniazdo RJ45

Zasilanie sieciowe

Napięcie robocze 100–240V AC / 50–60Hz
Pobór mocy 1670 W
Min. współczynnik mocy Cos Phi (230 V) 0,99
Pobór prądu 7,3 A
Podłączenie do sieci zasilającej Kompatybilny z TRUE1
Bezpiecznik T25AL/250 V
Wymiana bezpiecznika	Możliwe z zewnątrz bez otwierania

Obudowa

Material obudowy:	ABS
Powłoka powierzchni	Malowany proszkowo
Kolor	czarny

Chłodzenie

System chłodzenia	Sterowanie wentylatorem zależne od temperatury
Tryby chłodzenia	Automatyczny, Maksymalny, Cichy, Wł

Warunki otoczenia

Klasa ochrony	IP20
Grupa ryzyka	RG2
Temperatura zewnętrzna	0–40°C
Maksymalna wilgotność	<80%, bez kondensacji
Minimalna odległość od oświetlanej powierzchni	5 m
Minimalna odległość od normalnie łatwo-palnych materiałów	0,5 m

Wymiary i waga

Szerokość	441 mm
Wysokość	830 mm
Głębokość	312 mm

MINIMALNA ODLEGŁOŚĆ OD OŚWIETLANEJ POWIERZCHNI

Ten symbol z odległością podaną w metrach (m) oznacza minimalną odległość oprawy oświetleniowej od oświetlanej powierzchni. Wartość obowiązująca dla tego urządzenia znajduje się w danych technicznych niniejszej instrukcji i jest nadrukowana na urządzeniu!

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW

Ten symbol z odległością podaną w metrach (m) wskazuje minimalną odległość urządzenia od normalnie łatwopalnych materiałów. Wartość obowiązująca dla tego urządzenia znajduje się w danych technicznych niniejszej instrukcji!

UTYLIZACJA

OPAKOWANIE:

1. Opakowanie można poddać recyklingowi przy użyciu zwykłych metod utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego elektronicznego, z późniejszymi zmianami. Dyrektywa WEEE Zużyty Sprzęt Elektryczny i Elektroniczny. Zużyty sprzęt nie należy do odpadów domowych. Zużyte urządzenie lub baterie należy zutylizować za pośrednictwem autoryzowanej firmy zajmującej się utylizacją odpadów lub zakładu utylizacji odpadów komunalnych. Przestrzegać odpowiednich przepisów obowiązujących w kraju użytkownika!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w kraju użytkownika.
3. Jako klient prywatny, informacje na temat przyjaznych dla środowiska możliwości utylizacji można uzyskać od sprzedawcy produktu lub od odpowiednich organów na miejscu.

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH | Adam-Hall-Str.1 | 61267 Neu-Anspach | Niemcy

E-mail: [e-mail] / +49 (0)6081 / 9419-0

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności można znaleźć na stronie:

W sprawie zgłoszeń serwisowych prosimy kontaktować się ze sprzedawcą.

Zgodność z CE

Adam Hall GmbH niniejszym potwierdza, że niniejszy produkt spełnia następujące wytyczne (w stosownych przypadkach):

Dyrektywa niskonapięciowa (2014/35/EU)

Dyrektywa EMC (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

Deklaracja zgodności EC

Deklaracje zgodności dla produktów podlegających dyrektywie LVD, EMC, RoHS można zamówić pd adresem [e-mail]

Deklaracje zgodności dla produktów podlegających RED można pobrać ze strony www.adamhall.com/compliance/

Zastrzega się możliwość wystąpienia błędów w druku i pomyłek, a także zmian technicznych i innych!

ITALIANO

OTTIMA SCELTA!

PL: (1*) Po dokonaniu ustawień ustaw wartość na 000, aby uniknąć zakłóceń przez niekończące się wywołanie funkcji.
