Caractéristiques techniques	Alimentation d'énergie non interruptible (UPS) avec une capacité de 500 VA, technologie Line-Interactive, tension de sortie 230V.
Utilisation	Conçu pour protéger les équipements électroniques sensibles contre les coupures de courant et les surtensions.
Maintenance et réparation	Vérifier régulièrement l'état des batteries, remplacer les batteries tous les 3 à 5 ans selon l'utilisation.
Sécurité	Équipé de protections contre les surtensions, court-circuits et surcharges. Certifié conforme aux normes de sécurité électrique.
Informations générales	Dimensions compactes pour un usage domestique ou de bureau, interface de gestion via LED pour un suivi facile des performances.

FOIRE AUX QUESTIONS - ZEUS51E Equip

Que faire si l'EQUIP ZEUS51E ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position ON. Si le problème persiste, vérifiez le fusible.

Comment savoir si l'EQUIP ZEUS51E est en mode batterie ?

L'indicateur LED sur le panneau avant de l'appareil s'allumera en rouge lorsque l'unité fonctionne sur batterie. Vérifiez également les alarmes sonores si elles sont activées.

Pourquoi l'EQUIP ZEUS51E émet-il un bip continu ?

Un bip continu indique généralement une surcharge ou un problème avec la batterie. Débranchez les appareils connectés et vérifiez l'état de la batterie.

Comment entretenir l'EQUIP ZEUS51E ?

Nettoyez l'extérieur de l'appareil avec un chiffon sec. Vérifiez régulièrement les connexions et testez la batterie tous les 6 mois pour vous assurer de son bon fonctionnement.

Quelle est la durée de vie de la batterie de l'EQUIP ZEUS51E ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle devrait durer entre 3 à 5 ans. Il est recommandé de remplacer la batterie lorsque vous remarquez une diminution significative de la capacité.

L'EQUIP ZEUS51E peut-il être utilisé avec des appareils à haute consommation ?

Oui, mais assurez-vous que la puissance totale des appareils connectés ne dépasse pas la capacité nominale de l'EQUIP ZEUS51E. Consultez le manuel pour connaître les spécifications exactes.

Comment réinitialiser l'EQUIP ZEUS51E ?

Pour réinitialiser l'appareil, débranchez-le de la prise murale, attendez 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Où puis-je trouver les pièces de rechange pour l'EQUIP ZEUS51E ?

Les pièces de rechange peuvent être commandées auprès du distributeur agréé ou directement sur le site web du fabricant. Assurez-vous d'utiliser des pièces d'origine pour garantir la compatibilité.

Que faire si l'EQUIP ZEUS51E ne charge pas la batterie ?

Vérifiez que l'appareil est branché à une source d'alimentation fonctionnelle. Si l'indicateur de charge ne s'allume pas, il se peut que la batterie soit défectueuse et nécessite un remplacement.

L'EQUIP ZEUS51E est-il compatible avec tous les appareils électroniques ?

En général, l'EQUIP ZEUS51E est compatible avec la plupart des appareils électroniques, mais il est important de vérifier la tension et la puissance des appareils avant de les connecter.

MODE D'EMPLOI ZEUS51E Equip

Wenn Ihr Computer neu gestartet wird, erscheint die Power Master+ Software als blaues Symbol im Systembereich.- 18 - FRANCAIS Ce Guide d'Installation Rapide fournit des informations essentielles pour la configuration de base. Pour des instructions détaillées et des fonctionnalités supplémentaires, veuillez consulter le manuel utilisateur complet disponible en téléchargement sur le site web de Conceptronic : www.conceptronic.net. Veuillez lire et suivre attentivement toutes les instructions lors de l'installation et de l'utilisation de l'appareil. Lisez ce manuel attentivement avant d'essayer de déballer, d'installer ou d'utiliser l'UPS. ATTENTION ! L'UPS doit être connecté à une prise secteur AC mise à la terre avec protection fusible ou disjoncteur. NE branchez PAS l'UPS sur une prise qui n'est pas mise à la terre. Si vous devez vider l'équipement de sa puissance, éteignez-le et débranchez l'appareil. ATTENTION ! La batterie peut alimenter des composants dangereux à l'intérieur de l'unité, même lorsque l'alimentation CA est déconnectée. ATTENTION ! L'UPS doit être placé près de l'équipement connecté et facilement accessible. ATTENTION ! Pour éviter le risque d'incendie ou de choc électrique, installez-le dans un espace intérieur contrôlé en termes de température et d'humidité, sans contaminants conducteurs. (Veuillez consulter les spécifications pour la plage de température et d'humidité acceptables). ATTENTION ! (Aucune pièce réparable par l'utilisateur) : Risque de choc électrique, ne retirez pas le couvercle. Aucune pièce réparable par l'utilisateur à l'intérieur. Confiez la maintenance à un personnel qualifié. ATTENTION ! (Alimentation de batterie non isolée) : Risque de choc électrique, le circuit de batterie n'est pas isolé de la source d'alimentation CA ; une tension dangereuse peut exister entre les bornes de la batterie et la terre. Testez avant de toucher. ATTENTION ! Pour réduire le risque d'incendie, connectez l'UPS à un circuit de dérivation avec une protection contre les surintensités maximales de 10 ampères (1K / 2K) / 16 ampères (3K) conformément aux exigences CE. ATTENTION ! La prise secteur à laquelle l'UPS est connecté doit être proche de l'unité et facilement accessible. ATTENTION ! Veuillez utiliser uniquement un câble secteur testé VDE, marqué CE, (par exemple le câble secteur de votre équipement), pour connecter l'UPS à la prise secteur. ATTENTION ! Veuillez utiliser uniquement des câbles d'alimentation testés VDE, marqués CE, pour connecter tout équipement à l'UPS. ATTENTION ! Lors de l'installation de l'équipement, assurez-vous que la somme du courant de fuite de l'UPS et de l'équipement connecté ne dépasse pas 3,5 mA. ATTENTION ! Ne débranchez pas l'unité de l'alimentation CA pendant l'utilisation, car cela invalidera l'isolation de la mise à la terre de protection. ATTENTION ! Pour éviter les chocs électriques, éteignez et débranchez l'unité avant d'installer le cordon d'alimentation d'entrée/sortie avec fil de terre. Connectez d'abord le fil de terre avant de connecter les fils de ligne ! ATTENTION ! N'utilisez pas de cordon d'alimentation de taille incorrecte car cela peut endommager votre équipement et provoquer des risques d'incendie.- 19 - ATTENTION ! Le câblage doit être effectué par un personnel qualifié. ATTENTION ! NE PAS UTILISER POUR DU MATÉ RIEL MÉDICAL OU DE SUPPORT VITAL ! En aucun cas, cette unité ne doit être utilisée pour des applications médicales impliquant du matériel de support vital et/ou des soins aux patients. ATTENTION ! NE PAS UTILISER AVEC OU PRÈ S D'AQUARIUMS ! Pour réduire le risque d'incendie, ne pas utiliser avec ou près d'aquariums. La condensation de l'aquarium peut entrer en contact avec les contacts électriques métalliques et provoquer un court-circuit de la machine. ATTENTION ! Ne jetez pas les batteries au feu car la batterie peut exploser. ATTENTION ! Ne pas ouvrir ou mutiler la batterie, l'électrolyte libéré est nocif pour la peau et les yeux. ATTENTION ! Une batterie peut présenter un risque de choc électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être observées lors du travail sur les batteries

1. Retirez les montres, bagues ou autres objets métalliques.

2. Utilisez des outils avec des poignées isolées.

ATTENTION ! L'unité a une quantité dangereuse de tension. Lorsque les indicateurs de l'UPS sont allumés, les unités peuvent continuer à fournir de l'énergie, donc les prises de l'unité peuvent avoir une quantité dangereuse de tension même lorsqu'elle n'est pas branchée à la prise murale. ATTENTION ! Assurez-vous que tout est éteint et complètement déconnecté avant d'effectuer toute maintenance, réparation ou expédition. ATTENTION ! Connectez le conducteur de sécurité Terre de Protection (PE) avant tout autre câble. AVERTISSEMENT ! (Fusibles) : Pour réduire le risque d'incendie, remplacez uniquement par le même type et la même puissance de fusible. NE PAS INSTALLER L'UPS DANS UN ENDROIT EXPOSÉ DIRECTEMENT AU SOLEIL OU PRÈ S D'UNE SOURCE DE CHALEUR INTENSE ! NE PAS OBSTRUER LES OUVERTURES DE VENTILATION AUTOUR DU BOÎTIER ! NE PAS CONNECTER DES APPAREILS DOMESTIQUES COMME DES SÈ CHE- CHEVEUX AUX PRISES DE SORTIE DE L'UPS ! LA MAINTENANCE DES BATTERIES DOIT Ê TRE EFFECTUÉ E OU SURVEILLÉ E PAR DU PERSONNEL CONNAISSANT LES BATTERIES ET LES PRÉ CAUTIONS REQUISES. TENIR LES PERSONNES NON AUTORISÉES É LOIGNÉES DES BATTERIES !- 20 -

Élimination des déchets d'équipements électriques et électroniques et des piles: Les équipements électriques et électroniques ainsi que les piles ne doivent pas être jetés avec les ordures ménagères. Veuillez les remettre à un point de recyclage. Les piles doivent être complètement déchargées au moment de leur élimination. Un stockage ou une élimination incorrects peuvent nuire à l'environnement et/ou provoquer des blessures.

Marquage CE: Conceptronic déclare que ce produit est conforme aux directives listées dans la section « Déclaration de conformité ».

DÉBALLAGE (1) UPS x 1 ; (2) Guide d'installation rapide x 1 ; (3) Cordon d'alimentation d'entrée (EU/UK) x 2 ; (4) Oreilles de montage en rack (supports) x 2 ; (5) Vis à tête plate : M4x8Lx8 ; (6) Couvertures anti-poussière pour trous de vis x 8 ; (7) Vis à tête cylindrique : M5x12Lx4 ; (8) Rondelles en plastique x 8; (9) Câble USB x 1; (10) Câble RS232 x 1

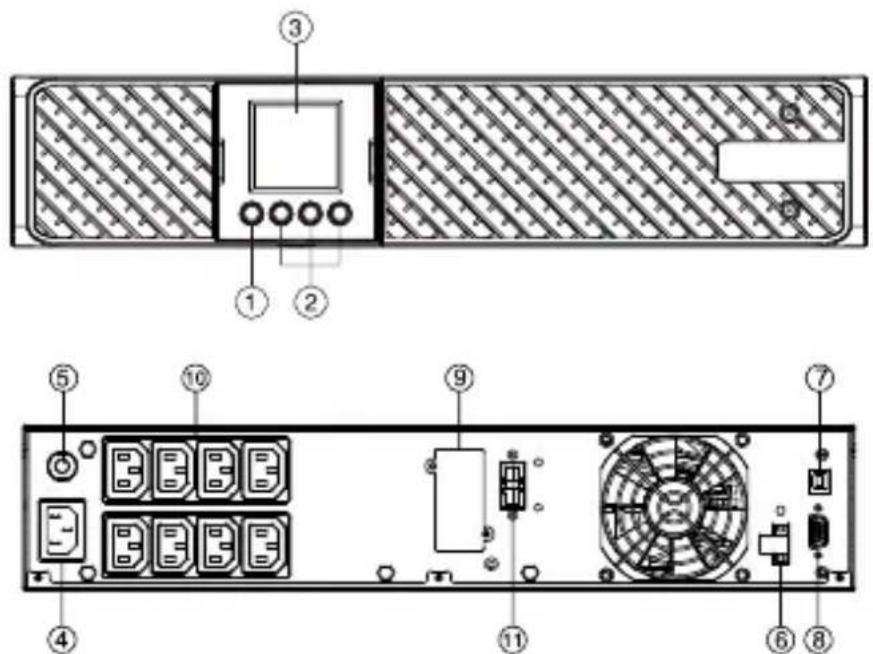

1. Bouton Marche/Arrêt

Permet de mettre sous tension ou hors tension l'UPS.

2. Boutons de Fonction

Permettent de faire défiler vers le haut, vers le bas, de sélectionner et d'annuler les menus LCD.

3. Écran LCD Multifonction

Affiche des informations sur l'état, les paramètres et les événements.

4. Prise d'Entrée CA

Permet de connecter le cordon d'alimentation CA à une prise correctement câblée et mise à la terre.

5. Disjoncteur d'Entrée

Fournit une protection contre les surcharges et les défauts d'entrée.

6. Connecteur EPO (Arrêt d'Urgence)

Permet de mettre l'alimentation hors tension en cas d'urgence depuis un emplacement distant.

Il s'agit d'un port de connectivité qui permet la communication et le contrôle entre l'UPS et l'ordinateur connecté. Il est recommandé d'installer le logiciel Power Master sur le PC/Serveur connecté avec le cordon USB.

Le port série assure la communication entre l'UPS et l'ordinateur. L'UPS peut contrôler l'arrêt de l'ordinateur en cas de panne de courant via la connexion, tandis que l'ordinateur peut surveiller l'UPS et modifier ses divers paramètres programmables.

9. Fente Réseau SNMP/HTTP

Fente pour installer la carte SNMP optionnelle pour le contrôle et la surveillance à distance via le réseau.

10. Prises Alimentées par Batterie et Protégées contre les Surtensions

Fournissent une alimentation par batterie et une protection contre les surtensions. Elles assurent l'alimentation des équipements connectés pendant une période déterminée en cas de panne de courant.

11. Connecteur de Module de Batterie à Durée d'Autonomie É tendue

Permet de connecter des modules de batterie externes supplémentaires.- 22 -

INSTALLATION MATÉRIELLE

Ces systèmes UPS polyvalents peuvent être montés en position rack ou en tour verticale. Cette polyvalence est particulièrement importante pour les organisations en croissance dont les besoins évoluent et qui apprécient la possibilité de positionner un UPS au sol ou dans un système de montage en rack. Veuillez suivre les instructions ci-dessous pour les méthodes de montage respectives.

PRÉ CAUTIONS DE SÉ CURITÉ

ATTENTION ! Pour éviter le risque d'incendie ou de choc électrique, n'utilisez que le matériel fourni pour fixer les supports de montage.

INSTALLATION EN RACK

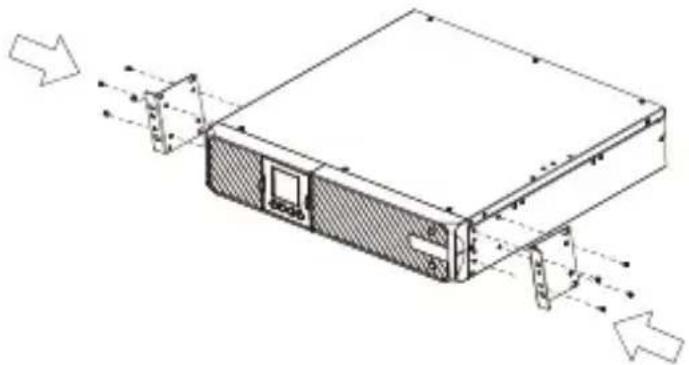

Étape 1 : Installation des oreilles de montage en rack Fixez les deux oreilles de montage en rack à l'UPS à l'aide des vis fournies M4X8L*8pcs.

Étape 2 : Installation des rails de montage en rack (optionnelle)

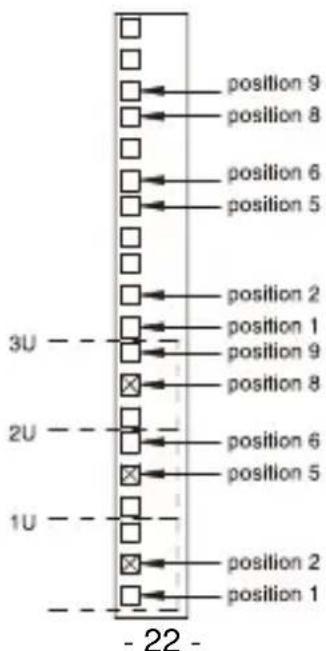

1) Les rails s'ajustent pour se monter dans des racks de panneaux de 48 cm (19

pouces) de 52 à 91,5 cm (20,5 à 36 pouces) de profondeur. Sélectionnez les trous appropriés dans le rack pour positionner l'UPS dans le rack. L'UPS occupe les positions 1 à 6.- 23 -

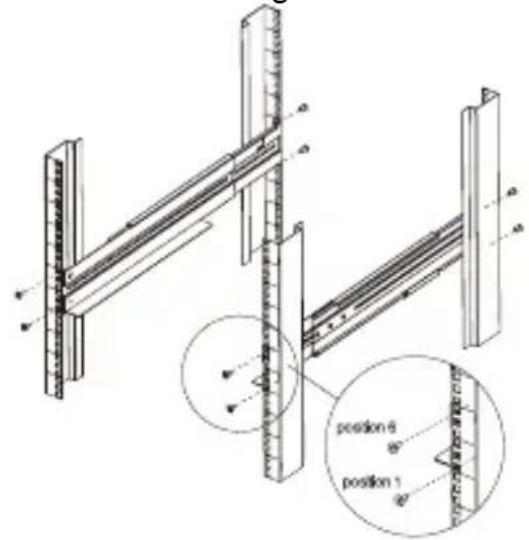

2) Fixez le rail de montage en rack à votre rack avec deux vis M5X12L et deux

rondelles en plastique à l'avant du rack. (Situé en position 1 et position 6) Ne serrez pas les vis. Ajustez la taille du rail sur l'assemblage de rail de votre rack. Fixez le rail à l'arrière du rack avec deux vis M5X12L et deux rondelles en plastique. Serrez toutes les vis à l'avant et à l'arrière du rail. Une fois terminé, effectuez les mêmes étapes pour assembler l'autre rail de montage en rack.

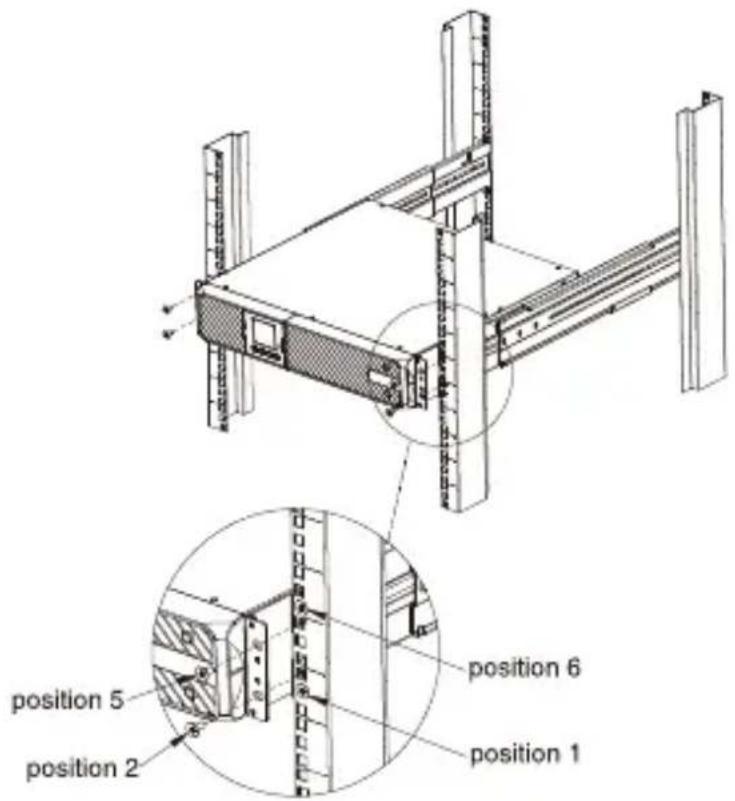

Étape 3 : Installer l'UPS sur le rack (optionnelle) Placez l'UPS sur une surface plane et stable avec le devant de l'unité tourné vers vous. Fixez l'UPS à votre rack avec quatre vis M5X12L à l'avant du rack. (Situées en position 2 et position 5).- 24 -

INSTALLATION EN TOUR VERTICALE

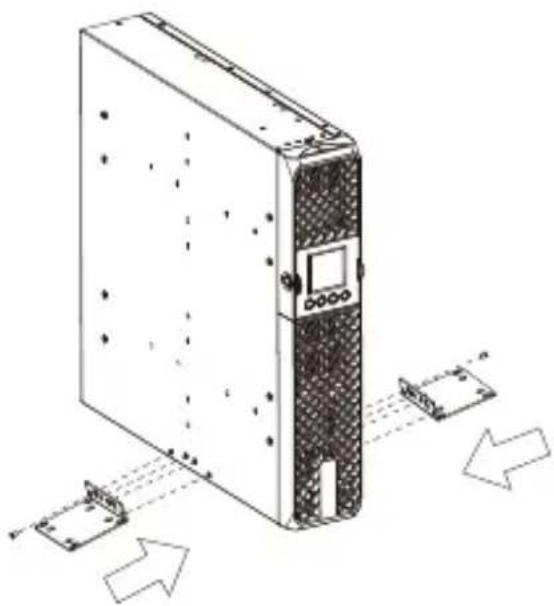

Étape 1 : Fixation des pieds de base Serrez les vis (M4X8L*8pcs) des pieds de base (oreilles de montage en rack) sur le bas de l'UPS.

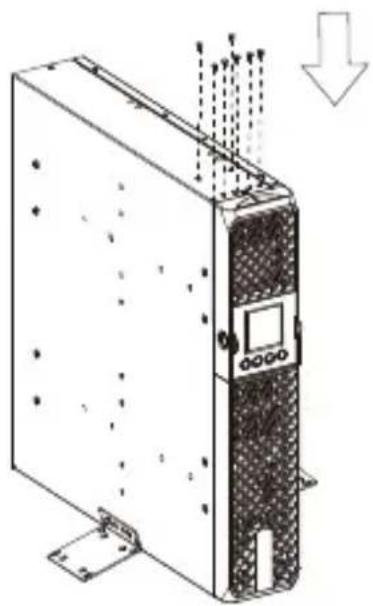

Étape 2 : Fixation des couvercles anti-poussière Insérez les couvercles anti-poussière dans les trous de vis des oreilles de montage en rack qui ne sont pas utilisés.- 25 -

INSTALLATION DU LOGICIEL

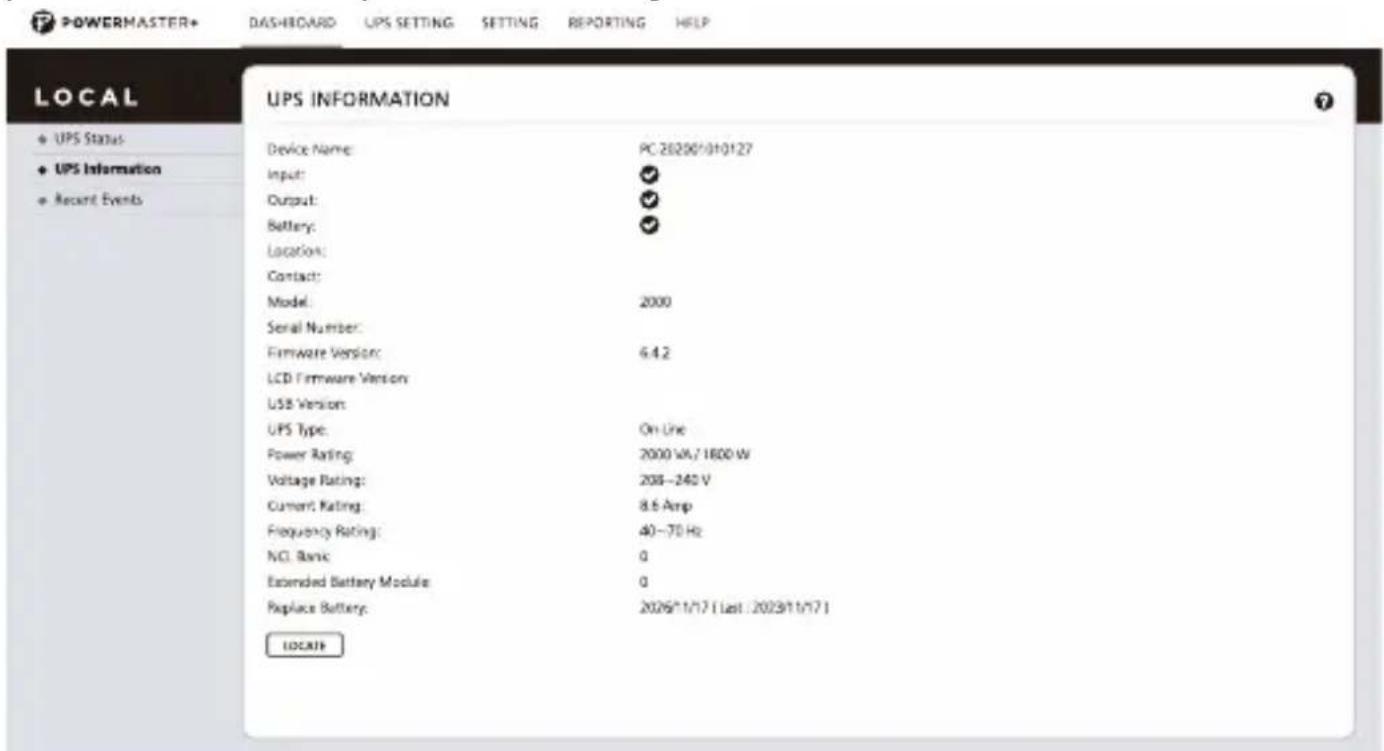

Le logiciel de gestion Power Master+ fournit une interface conviviale pour vos systèmes d'alimentation. L'interface utilisateur graphique est intuitive et affiche les informations essentielles sur l'alimentation en un coup d'œil. Veuillez suivre la procédure ci-dessous pour installer le logiciel.

Procédure d'installation :

1. Téléchargez Power Master+ à partir du site web :

https://www.powermonitor.software/

2. Double-cliquez sur le fichier téléchargé et suivez les étapes d'installation. Lorsque
