INSTRUKCJA OBSŁUGI ZEUS51E Equip

Szybka Instrukcja Instalacji

Niniejszy Przewodnik Szybkiej Instalacji zawiera podstawowe informacje dotyczące podstawowej konfiguracji. Aby uzyskać szczegółowe instrukcje i dodatkowe funkcje, prosimy o zapoznanie się z obszernym podręcznikiem użytkownika dostępnym do pobrania na stronie internetowej Conceptronic: www.conceptronic.net.

Prosimy o uważne przeczytanie i ścisłe przestrzeganie wszystkich instrukcji podczas instalacji i użytkowania urządzenia. Zapoznaj się z tym podręcznikiem dokładnie przed próbą rozpakowania, zainstalowania lub uruchomienia UPS-a.

UWAGA! UPS musi być podłączony do uziemionego gniazdka zabezpieczonego bezpiecznikiem lub wyłącznikiem różnicowoprowadowym. NIE podłączaj UPS-a do gniazdka, które nie jest uziemione. Jeśli konieczne jest odłączenie zasilania tego urządzenia, wyłącz i odłącz jednostkę.

UWAGA! Bateria może zasilać niebezpieczne komponenty wewnątrz urządzenia, nawet gdy zasilanie AC jest odłączone.

UWAGA! UPS powinien być umieszczony w pobliżu podłączonego sprzętu i łatwo dostępny.

UWAGA! Aby zapobiec ryzyku pożaru lub porażenia prądem elektrycznym, zainstaluj w pomieszczeniu kontrolowanym pod względem temperatury i wilgotności, wolnym od zanieczyszczeń przewodzących. (Prosimy o zapoznanie się z specyfikacjami dotyczącymi dopuszczalnego zakresu temperatury i wilgotności).

UWAGA! (Części niedostępne dla użytkownika): Ryzyko porażenia prądem elektrycznym, nie usuwaj pokrywy. Wewnątrz nie ma części dostępnych dla użytkownika. Zlecenie serwisu wykwalifikowanemu personelowi serwisowemu.

UWAGA! (Bateria nieizolowana): Ryzyko porażenia prądem elektrycznym, obwód baterii nie jest izolowany od źródła zasilania AC; między zaciskami baterii a masą może występować niebezpieczne napięcie. Przed dotknięciem przetestuj.

UWAGA! Aby zminimalizować ryzyko pożaru, podłącz UPS do obwodu gałęziowego z maksymalną ochroną przed prądem przekraczającym 10 amperów (1K / 2K) / 16 amperów (3K) zgodnie z wymogami CE.

UWAGA! Gniazdko AC, do którego jest podłączony UPS, powinno znajdować się blisko jednostki i być łatwo dostępne.

UWAGA! Prosimy używać tylko przewodów zasilających z oznaczeniem VDE i CE, (np. przewód zasilający urządzenia), do podłączenia UPS do gniazdka AC.

UWAGA! Prosimy używać tylko przewodów zasilających z oznaczeniem VDE i CE do podłączenia jakiegokolwiek urządzenia do UPS-a.

UWAGA! Podczas instalacji sprzętu upewnij się, że suma prądu upływu UPS-a i podłączonego sprzętu nie przekracza 3,5 mA.

UWAGA! Nie odłączaj jednostki od Zasilania AC podczas pracy, ponieważ to unieważni izolację ochronną.

UWAGA! Aby uniknąć porażenia prądem elektrycznym, wyłącz i odłącz jednostkę przed zainstalowaniem przewodu zasilającego wejścia/wyjścia z przewodem uziemiającym. Połącz przewód uziemiający przed podłączeniem przewodów linii!

UWAGA! Nie używaj nieprawidłowego rozmiaru przewodu zasilającego, ponieważ może to spowodować uszkodzenie Twojego sprzętu i stwarzać zagrożenie pożarowe.

UWAGA! Instalację przewodów powinien wykonać wykwalifikowany personel.

UWAGA! NIE UŻYWAJ DO SPRZĘTU MEDYCZNEGO LUB DO WSPIERANIA

ŻYCIA! W żadnym wypadku ta jednostka nie powinna być używana do aplikacji medycznych związanych z urządzeniami do podtrzymywania życia i/lub opieki nad pacjentem.

UWAGA! NIE UŻYWAJ W POBLIŻU AKWARIÓW! Aby zminimalizować ryzyko pożaru, nie używaj w pobliżu akwariów. Kondensat z akwarium może stykać się z metalowymi kontaktami elektrycznymi i powodować zwarciowe wyłączenie maszyny.

UWAGA! Nie wyrzucaj baterii do ognia, ponieważ bateria może eksplodować.

UWAGA! Nie otwieraj ani nie uszkadzaj baterii, wydzielony elektrolit jest szkodliwy dla skóry i oczu.

UWAGA! Bateria może stanowić ryzyko porażenia prądem elektrycznym i wysokim prądem zwarcia. Należy przestrzegać poniższych środków ostrożności podczas pracy na bateriach:

1. Zdejmij zegarki, pierścionki lub inne metalowe przedmioty.

2. Użyj narzędzi z izolowanymi uchwytami.

UWAGA! Jednostka ma niebezpieczne napięcie. Kiedy wskaźnik UPS jest włączony, jednostki mogą nadal dostarczać energię, co oznacza, że gniazdka jednostki mogą mieć niebezpieczne napięcie nawet wtedy, gdy nie jest podłączona do gniazdka ściennego.

UWAGA! Upewnij się, że wszystko jest wyłączone i odłączone całkowicie przed przeprowadzeniem jakichkolwiek prac konserwacyjnych, naprawczych lub wysyłkowych.

UWAGA! Połącz przewód ochronny ziemi (PE) przed podłączeniem innych kabli. OSTRZEŻENIE! (Bezpieczniki): Aby zminimalizować ryzyko pożaru, wymieniaj tylko tym samym typem i klasyfikacją bezpiecznika.

NIE INSTALUJ UPS-A W MIEJSCU, GDZIE BĘDZIE WYSTAWIONY NA BEZPOŚREDNIE NASŁONECZNIONE ŚWIATŁO LUB W POBLIŻU SILNEGO ŻRÓDŁA CIEPŁA!

NIE BLOKUJ OTWORÓ W WENTYLACYJNYCH W OKOLICY OBUDOWY! NIE PODŁĄCZAJ DO GNIĄZDEŁ WYJŚCIOWYCH UPS-A URZĄDZEŃ DOMOWYCH, TAKICH JAK SUSZARKI DO WŁOSÓW!

OBSŁUGA BATERII POWINNA BYĆ WYKONYWANA LUB NADZOROWANA PRZEZ PERSONEL ZNAJĄCY SIĘ NA BATERIACH I WYMAGANYCH ŚRODKACH OSTROŻNOŚCI. TRZYMAJ OSOBY NIEUPRAWNIONE Z DALA OD BATERII!

Utylizacja zużytych urządzeń elektrycznych i akumulatorów: W celu usunięcia, produkt należy przekazać do punktu recyklingu. Nie wolno usuwać razem z odpadami domowymi. Nieprawidłowe przechowywanie/usuwanie, może mieć szkodliwy wpływ na środowisko i/lub może spowodować obrażenia.

Oznaczenie CE: Firma Conceptronic deklaruje, że ten produkt jest zgodny z dyrektywami wymienionymi w części 'Deklaracja zgodności'.

(1) UPS x1; (2) Szybki przewodnik instalacji x1; (3) Przewód zasilający (EU/UK) x2; (4) Uchwyty do montażu w szafie rackowej (Stands) x2; (5) Śruby z płaską głowicą: M4x8Lx8; (6) Nakładki zatyczkowe do otworów na śruby x8; (7) Śruby z łebkiem: M5x12Lx4; (8) Plastikowe podkładki x8; (9) Kabel USB x1; (10) Kabel RS232x1

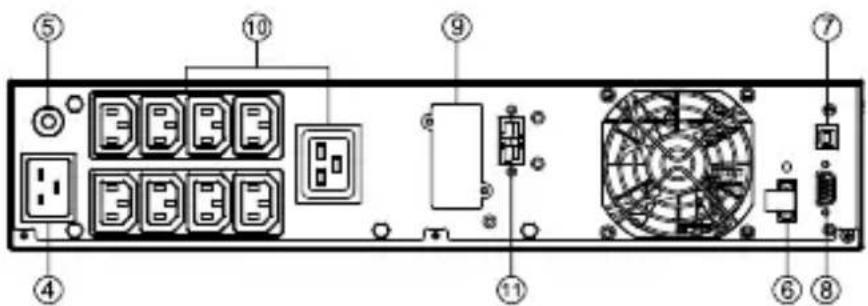

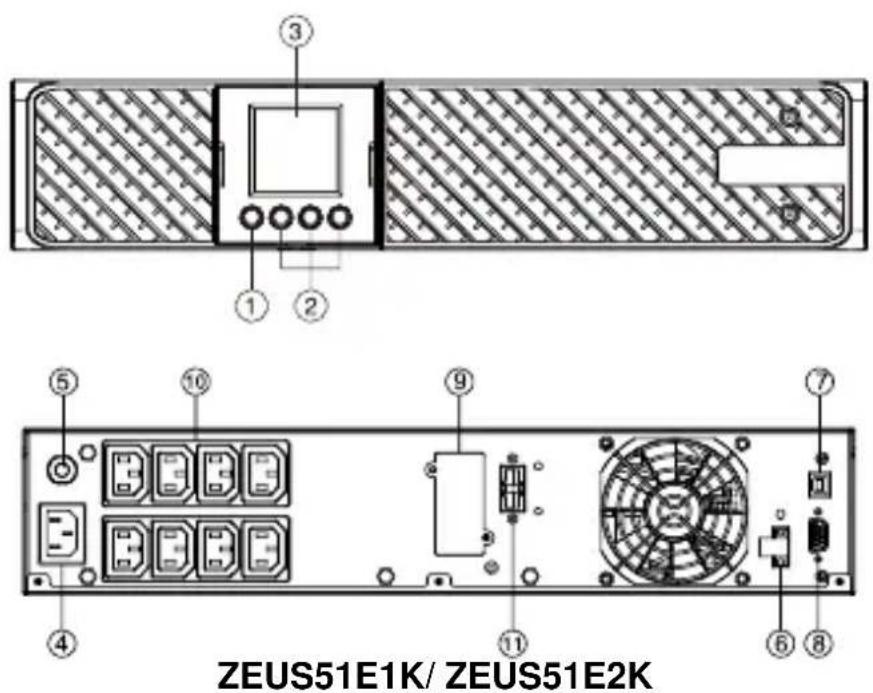

OPIS PANELU PRZEDNIEGO/TYLNEGO MODUŁU ZASILAJĄCEGO

ZEUS51E1K/ ZEUS51E2K

1. Przycisk Włącz/Wyłącz

Główny przycisk Włącz/Wyłącz dla UPS-a.

2. Przyciski Funkcji

Przewijanie w góre, przewijanie w dół, wybór i anulowanie menu na wyświetlaczu LCD.

3. Wielofunkcyjny Wyświetlacz LCD

Wyświetla informacje o statusie, ustawienia i zdarzenia.

4. Gniazdo Wejścia AC

Podłącz przewód zasilający AC do odpowiednio podłączonego i uziemionego gniazdka.

5. Wyłącznik Obwodu Wejściowego

Zabezpiecza przed przeciążeniem i usterkami wejścia.

6. Złącze EPO (Awaryjne Wyłączenie Zasilania)

Umożliwia wyłączenie zasilania w nagłych przypadkach z odległego miejsca.

7. Port USB

Jest to port komunikacyjny umożliwiający komunikację i kontrolę między UPS-em a podłączonym komputerem. Zaleca się zainstalowanie oprogramowania Power Master na komputerze/serwerze podłączonym za pomocą kabla USB.

8. Port Szeregowy

Port szeregowy umożliwia komunikację między UPS-em a komputerem. UPS może kontrolować wyłączanie komputera podczas przerwy w zasilaniu poprzez to połączenie, podczas gdy komputer może monitorować UPS-a i zmieniać jego różne parametry programowalne.

9. Slot Sieciowy SNMP/HTTP

Slot do instalacji opcjonalnej karty SNMP do zdalnej kontroli i monitorowania sieciowego.

1. Gniazda Zasilania Zasilającego z Baterią i Ochroną Przeciwprzepięciową Zapewniają zasilanie z baterii i ochronę przeciwprzepięciową. Zapewniają, że zasilanie jest dostarczane do podłączonego sprzętu przez pewien czas podczas przerwy w zasilaniu.

11. Złącze Modułu Baterii O WYDŁUŻONEJ CZASIE PRACY

Podłącz do dodatkowych zewnętrznych modułów baterii.

INSTALACJA SPRZĘTU

Te wszechstronne systemy UPS mogą być montowane w szafie rackowej lub w pionowym ułożeniu wieży. Ta wszechstronność jest szczególnie istotna dla rozwijających się organizacji o zmiennych potrzebach, które cenią sobie możliwość umieszczenia UPS-a na podłodze lub w systemie montażu w szafie rackowej. Prosimy postępować zgodnie z poniższymi instrukcjami odpowiednio do wybranych metod montażu.

ŚRODKI OSTROŻNOŚCI

UWAGA! Aby zapobiec ryzyku pożaru lub porażenia prądem elektrycznym, używaj tylko dostarczonego sprzętu do mocowania uchwytów montażowych.

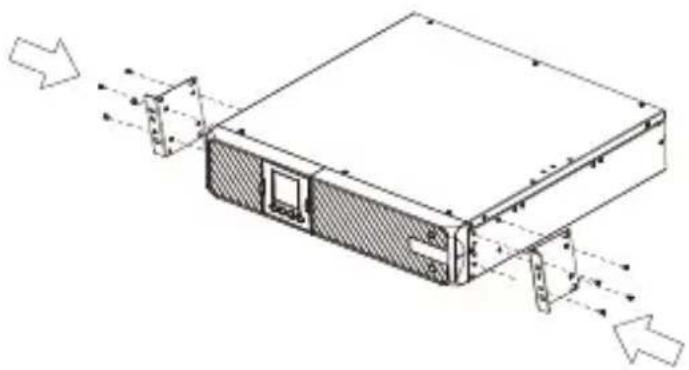

Krok 1: Instalacja uchwytów montażowych

Załóż dwa uchwyty montażowe do UPS-a za pomocą dostarczonych śrub M4X8L*8szt.

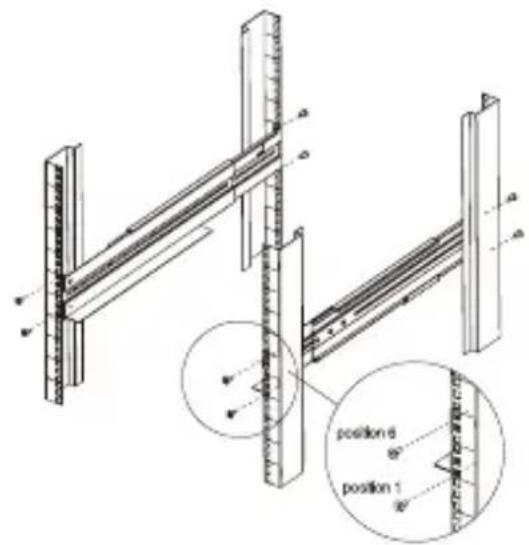

Krok 2: Instalacja prowadnic montażowych (opcjonalnie)

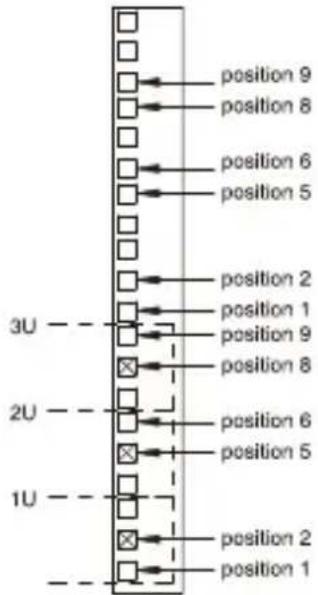

1) Prowadnice dostosowują się do montażu w szafach panelowych o szerokości 48 cm (19 cali) o głębokości od 52 do 91,5 cm (od 20,5 do 36 cali). Wybierz odpowiednie otwory w szafie do umieszczenia UPS-a w szafie. UPS zajmuje pozycję od 1 do 6.

position 9 position 8 position 6 position 5 position 2 position 1 position 9 position 8 position 6 position 5 position 2 position 1 position 2 position 1 3U 2U 1U

2) Przymocuj prowadnicę montażową do swojej szafy za pomocą dwóch śrub M5X12L i dwóch plastikowych podkładek z przodu szafy. (Zlokalizowane na pozycji 1 i pozycji 6). Nie dokręcaj śrub. Dostosuj rozmiar prowadnicy na zestawie prowadnic swojej szafy. Zamocuj prowadnicę z tyłu szafy za pomocą dwóch śrub M5X12L i dwóch plastikowych podkładek. Dokręć wszystkie śruby z przodu i z tyłu prowadnicy. Po ukończeniu, wykonaj te same kroki dla montażu drugiej prowadnicy montażowej.

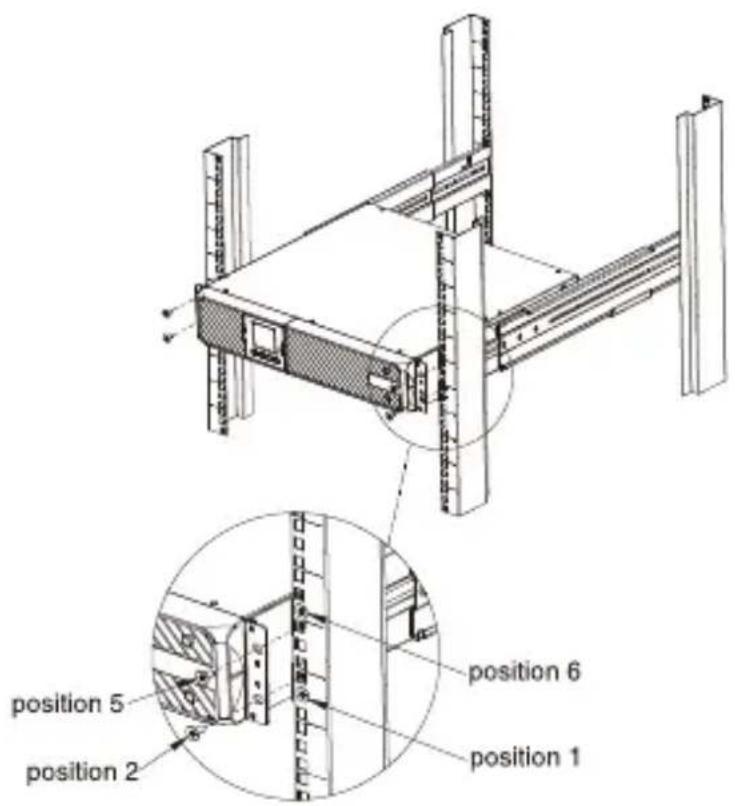

Krok 3: Instalacja UPS-a w szafie (opcjonalnie)

Umieść UPS-a na płaskiej, stabilnej powierzchni, z przodem urządzenia skierowanym w twoją stronę. Zamocuj UPS-a do swojej szafy za pomocą czterech śrub M5X12L z przodu szafy. (Zlokalizowane na pozycji 2 i pozycji 5).

position 5 position 2 position 6 position 1

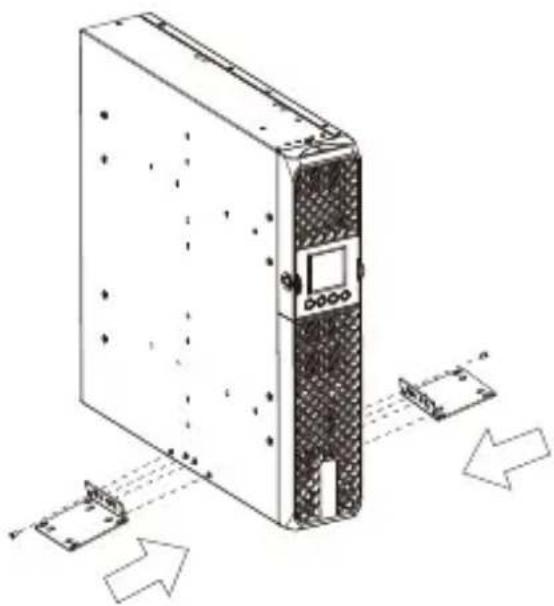

Krok 1: Przymocuj podstawy

Dokręć śruby (M4X8L*8szt.) podstaw (uchwytów montażowych) do dolnej części UPS-a.

Krok 2: Przymocuj nakładki zatyczkowe

Włóż nakładki zatyczkowe do otworów na śruby w uchwytach montażowych, które nie są używane.

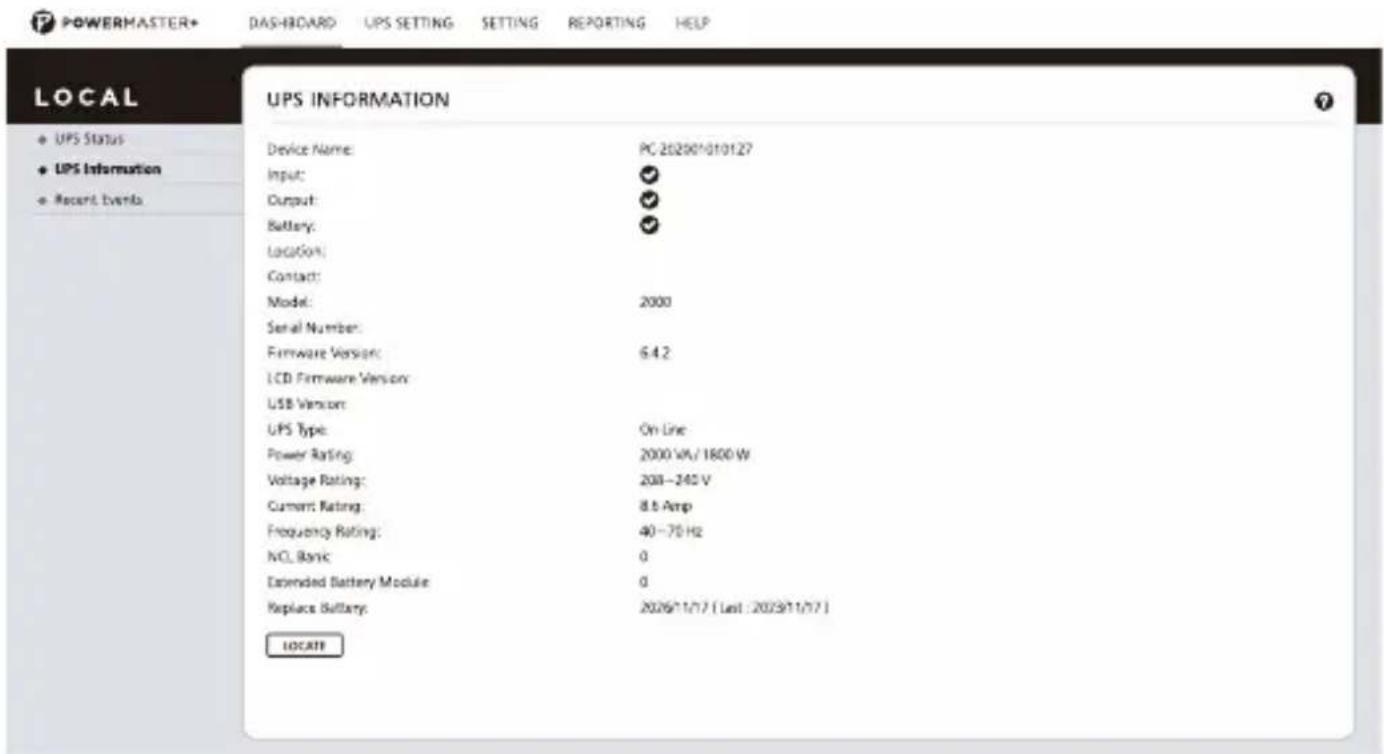

Oprogramowanie do zarządzania Power Master+ zapewnia intuicyjny interfejs użytkownika dla Twoich systemów zasilania. Graficzny interfejs użytkownika jest intuicyjny i wyświetla niezbędne informacje o zasilaniu od razu. Prosimy postępować zgodnie z poniższą procedurą, aby zainstalować oprogramowanie.

Procedura instalacji:

1. Pobierz Power Master+ ze strony internetowej:
   https://www.powermonitor.software/
2. Dwukrotnie kliknij plik i postępuj zgodnie z krokami instalacji. Po ponownym uruchomieniu komputera, oprogramowanie Power Master+ pojawi się jako niebieska ikona znajdująca się w zasobniku systemowym.
