ZEUS51E - Szünetmentes tápegység Equip - Ingyenes használati útmutató

Termék típusa	Szünetmentes tápegység (UPS)
Márka	Equip
Modell	ZEUS51E
Szerelés típusa	19 hüvelykes rack (2U) vagy függőleges torony
AC bemenet	Földelt hálózati csatlakozó, megszakító védelem, max áram 10 A (1K/2K) vagy 16 A (3K)
Kimeneti aljzatok	Akkumulátorról táplált és túlfeszültség ellen védett aljzatok
Védelem	Túlfeszültségvédelem, túlterhelés, rövidzárlat, túlmelegedés
Kijelző	Többfunkciós LCD kijelző navigációs gombokkal
Kommunikáció	USB port, RS232 port, SNMP/HTTP foglalat (opcionális kártya)
Kezelőszoftver	Power Master+ (letölthető a hivatalos weboldalról)
EPO csatlakozó	Távoli vészleállítás
Külső akkumulátor csatlakozó	Bővített üzemidő modulhoz
Akkumulátor	Zárt, ólom-sav, karbantartást nem igénylő
Biztonság	Kötelező földelés; nem használható orvosi berendezésekhez vagy akváriumok közelében
Tisztítás	Húzza ki a készüléket, és törölje le száraz, szöszmentes ruhával
Mellékelt tartozékok	Tápkábelek (EU/UK), USB kábel, RS232 kábel, szerelőkonzolok, csavarok, porvédő sapkák
Javíthatóság	A felhasználó által nem javítható alkatrészek; karbantartás szakképzett személyzet által
Tanúsítványok	CE
Üzemi hőmérséklet	0–40 °C (becsült)
Üzemi páratartalom	20–80 % kondenzáció nélkül (becsült)

Gyakran ismételt kérdések - ZEUS51E Equip

Hogyan szereljem fel a ZEUS51E-t rackbe?

Rögzítse a mellékelt szerelőfüleket az UPS-hez az M4X8L csavarokkal. Ha opcionális síneket használ, állítsa be őket a rack mélységéhez, és rögzítse az M5X12L csavarokkal és alátétekkel. Ezután helyezze az UPS-t a rackbe, és rögzítse elöl négy M5X12L csavarral.

Használhatom az UPS-t orvosi berendezésekhez?

Nem, szigorúan tilos ezt az UPS-t orvosi vagy életfenntartó berendezésekhez használni. A készülék nem ilyen alkalmazásokra készült, és biztonsági kockázatot jelenthet.

Mit tegyek hosszabb áramkimaradás esetén?

Az UPS korlátozott üzemidőt biztosít. Figyelje az LCD kijelzőt az akkumulátor szintjének ellenőrzéséhez. Ha a Power Master+ szoftver telepítve van, automatikusan leállíthatja a csatlakoztatott számítógépet, mielőtt az akkumulátor lemerülne. Hosszabb üzemidőhöz csatlakoztasson egy opcionális külső akkumulátor modult.

Hogyan karbantartsam az UPS akkumulátorát?

Az akkumulátor zárt és karbantartást nem igényel. Az élettartam meghosszabbítása érdekében tartsa az UPS-t mérsékelt környezetben (0-40°C), és kerülje a gyakori mélykisüléseket. Ha cserére van szükség, bízza szakemberre.

Csatlakoztathatok porszívót vagy hajszárítót az UPS-re?

Nem, ne csatlakoztasson háztartási készülékeket, mint hajszárító vagy porszívó. Az UPS érzékeny elektronikus berendezésekhez (számítógépek, szerverek stb.) készült. Nagy teljesítményű készülékek csatlakoztatása túlterhelést okozhat.

Hogyan állítsam vissza az UPS-t túlterhelés után?

Húzza ki az összes csatlakoztatott eszközt, majd nyomja meg a Be/Ki gombot az UPS kikapcsolásához. Ezután kapcsolja vissza a bemeneti megszakítót, ha az leoldott. Fokozatosan csatlakoztassa újra az eszközöket, figyelembe véve a maximális teljesítményt.

Mit jelent a piros jelzőfény vagy a folyamatos sípolás?

A folyamatos sípolás vagy a piros jelzőfény általában riasztást jelez: gyenge akkumulátor, túlterhelés vagy hiba. Ellenőrizze az LCD kijelzőn a konkrét hibakódot. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a technikai támogatással.

Hogyan telepítsem a Power Master+ szoftvert?

Töltse le a szoftvert a hivatalos weboldalról: https://www.powermonitor.software/. Kattintson duplán a letöltött fájlra, és kövesse a telepítési utasításokat. A számítógép újraindítása után a kék ikon megjelenik az értesítési területen.

Használhatok nem szabványos tápkábelt?

Csak VDE által tesztelt és CE jelöléssel ellátott tápkábeleket használjon. A nem megfelelő méretű kábel károsíthatja a berendezést és tüzet okozhat.

Hogyan ártalmatlanítsam az UPS-t élettartama végén?

Ne dobja az UPS-t a háztartási hulladékba. Vigye el egy engedélyezett elektromos és elektronikus berendezések újrahasznosító pontjára. Az akkumulátorokat ártalmatlanítás előtt ki kell üríteni.

HASZNÁLATI ÚTMUTATÓ ZEUS51E Equip

Gyors Telepítési Útmutató

Ez a Gyors Telepítési Útmutató lényeges információkat nyújt az alapvető beállí táshoz. Részletes utasí tásokért és további funkciókért kérjük, tekintse meg a teljes körü felhasználói kézikönyvet, amely letölthető a Conceptronic weboldaláról: www.conceptronic.net.

Kérjük, gondosan olvassa el és kövesse az összes utasí tást a berendezés telepí tése és üzemeltetése során. Olvassa el alaposan ezt a kézikönyvet, mielőtt megpróbálná kicsomagolni, telepí teni vagy üzemeltetni az UPS-t.

FIGYELEM! Az UPS-t földelt AC hálózati aljzathoz kell csatlakoztatni, biztosítékkal vagy áramkör-védelemmel. NE csatlakoztassa az UPS-t földelés nélküli aljzatba. Ha le szeretné merí teni az eszközt, kapcsolja ki és húzza ki az egységet a hálózati aljzatból.

FIGYELEM! Az akkumulátor áramot szolgáltathat a készülékben található veszélyes alkatrészekhez, még akkor is, ha a hálózati áramellátás ki van kapcsolva.

FIGYELEM! Az UPS-t a csatlakoztatott berendezések közelében és könnyen hozzáférhető helyre kell elhelyezni.

FIGYELEM! A tűz- vagy áramütési veszély elkerülése érdekében telepítse egy hőmérséklet- és páratartalom-szabályozott beltéri területre, szabad vezetőanyag-szennyeződésektől mentesen. (Kérjük, tekintse meg a megengedett hőmérsékleti és páratartalom-tartományra vonatkozó specifikációkat.)

FIGYELEM! (Nincsenek felhasználó által javítható alkatrészek): Á ramütés veszélye, ne távolí tsa el a fedélzetet. A készülék belsejében nincsenek felhasználó által javí tható alkatrészek. A szervizelést engedélyezett személyzet végezze.

FIGYELEM! (Nem elszigetelt akkumulátoros tápegység): Á ramütés veszélye, az akkumulátor áramköre nincs szigetelve az AC tápellátástól; veszélyes feszültség lehet az akkumulátor termináljai és a föld között. Érintés előtt tesztelje.

FIGYELEM! A tüzveszély csökkentése érdekében csatlakoztassa az UPS-t egy 10 amperes (1K / 2K) / 16 amperes (3K) maximális túlfeszültség-védelemmel rendelkező ágkörbe a CE előírásoknak megfelelően.

FIGYELEM! Az AC aljzat, amelyhez az UPS csatlakozik, közel kell legyen az egységhez és könnyen hozzáférhetőnek kell lennie.

FIGYELEM! Kérjük, használjon csak VDE-tesztelt, CE-jelzett hálózati kábelt (például az Ö n berendezése hálózati kábelét), hogy az UPS-t az AC aljzathoz csatlakoztassa.

FIGYELEM! Kérjük, használjon csak VDE-tesztelt, CE-jelzett tápkábeleket bármely berendezés csatlakoztatásához az UPS-hez.

FIGYELEM! Az eszköz telepítésekor győződjön meg róla, hogy az UPS és a csatlakoztatott berendezések átszivárgási áramának összege nem haladja meg a 3,5mA-t.

FIGYELEM! Ne húzza ki az egységet az AC hálózati áramforrásból üzem közben, mert ez érvénytelenné teszi a védőföldszigetelést.

FIGYELEM! Az elektromos sokk elkerülése érdekében kapcsolja ki és húzza ki az egységet, mielőtt a bemeneti/kimeneti hálózati kábelt a földelési vezetékkel telepíti. Csatlakoztassa a földelési vezetéket a vonalvezetékek csatlakoztatása előtt!

FIGYELEM! Ne használjon nem megfelelő méretű hálózati kábelt, mert ez károsíthatja az Ön berendezését, és tűzveszélyt okozhat.

FIGYELEM! A vezetékezést csak képzett személyzet végezze.

FIGYELEM! NE HASZNÁLJA ORVOSI VAGY ÉLETMENTŐ FELSZERELÉSHEZ!

Semmilyen körülmények között ne használja ezt az egységet orvosi alkalmazásokra életmentő berendezésekkel és/vagy betegápolással kapcsolatban.

FIGYELEM! NE HASZNÁ LJA AKVÁ RIUMOKKAL VAGY KÖ ZEL! A tüzveszély csökkentése érdekében ne használja akváriumokkal vagy azok közelében. Az akvárium kondenzációja érintkezhet a fémes elektromos kapcsolatokkal és rövidzárlatot okozhat a gépben.

FIGYELEM! Ne dobja a akkumulátorokat tűzbe, mert az akkumulátor felrobbanhat.

FIGYELEM! Ne nyissa ki vagy roncsolja meg az akkumulátort, mert a kiszabaduló elektrolit káros lehet a börre és a szemre.

FIGYELEM! Az akkumulátor elektromos sokk- és magas rövidzárlati áramveszélyt jelenthet. Az alábbi elővigyázatossági intézkedéseket kell betartani az

akkumulátorokkal való munka során:

Vegye le az órákat, gyűrűket vagy más fémtárgyakat.

Használjon szigetelt fogantyúval ellátott eszközöket.

FIGYELEM! Az egység veszélyes mennyiségű feszültséggel rendelkezik. Amikor az UPS jelzője be van kapcsolva, az egység továbbra is áramot szállíthat, így az egység aljzatai veszélyes mennyiségű feszültséget tarthatnak fenn, még akkor is, ha nincs csatlakoztatva a fali aljzathoz.

FIGYELEM! Győződjön meg arról, hogy minden teljesen kikapcsolt és leválasztott, mielőtt bármilyen karbantartást, javítást vagy szállítást végezne.

FIGYELEM! Csatlakoztassa az Védelem Föld (PE) biztonsági vezetőt, mielőtt más kábeleket csatlakoztatna.

FIGYELEM! (Biztosí tékok): A tűzveszély csökkentése érdekében csak ugyanolyan tí pusú és besorolású biztosí tékkal cserélje ki.

NE TELEPÍ TSE AZ UPS-T OLYAN HELYRE, AHOL KÖ ZVETLEN NAPFÉNYSUGÁRZÁSNAK LENNE KITESZVE, VAGY KÖZEL EGY ERŐS HŐFORRÁSHOZ!

NE ZÁRJA EL A KARBANTARTÁS ALATT ÁLLÓ SZELLŐZTETÉSI NYÍ LÁ SOKAT A BURKOLAT KÖ RÜ L!

NE CSATLAKOZZON OTTHONI KISZOLGÁ LÓ BERENDEZÉSEKET, MINT PÉ LDÁ UL HAJSZÁ RÍ TÓ KAT, AZ UPS KIMENETI CSATLAKOZÓ IBA!

AZ AKKUMULÁ TOROK SZERVIZELÉ SÉ T OLYAN SZEMÉ LYZETNEK KELL ELVÉGEZNI VAGY FELÜ GYELNI, AKIK ISMERIK AZ AKKUMULÁ TOROKAT É S A SZÜKSÉGES ELŐÍRT ÓVINTÉZKEDÉSEKET. TARTSON TÁVOLSÁGOT A NEM JÓVÁHAGYOTT SZEMÉLYZETTÓL AZ AKKUMULÁTOROKTÓL!

Elektronikai hulladék és elemek megsemmisí tése: Ne dobja el a háztartási hulladékkal az elektromos hulladékot és az elemeket. Kérjük, adja le őket a helyi újrahasznosítási ponton. Az elemeket teljesen le kell meríteni a megsemmisítés előtt. Helytelen tárolás/megsemmisí tés környezetkárosodást és/vagy sérülést okozhat.

CE jelölés: A Conceptronic kijelenti, hogy ez a termék megfelel a "Megfelelőségi Nyilatkozat" szakaszban felsorolt irányelveknek.

KICSOMAGOLÁ S

(1) UPSx1; (2) Gyors telepí tési útmutató x1; (3) Bemeneti tápkábel (EU/UK) x2; (4) Rackmount fülek (Tartók) x2; (5) Lapfejű csavarok: M4x8Lx8; (6) Csavarlyuk porvédők x8; (7) Lapfejű csavarok: M5x12Lx4; (8) Műanyag alátétek x8; (9) USB kábel x1; (10) RS232 kábel x1

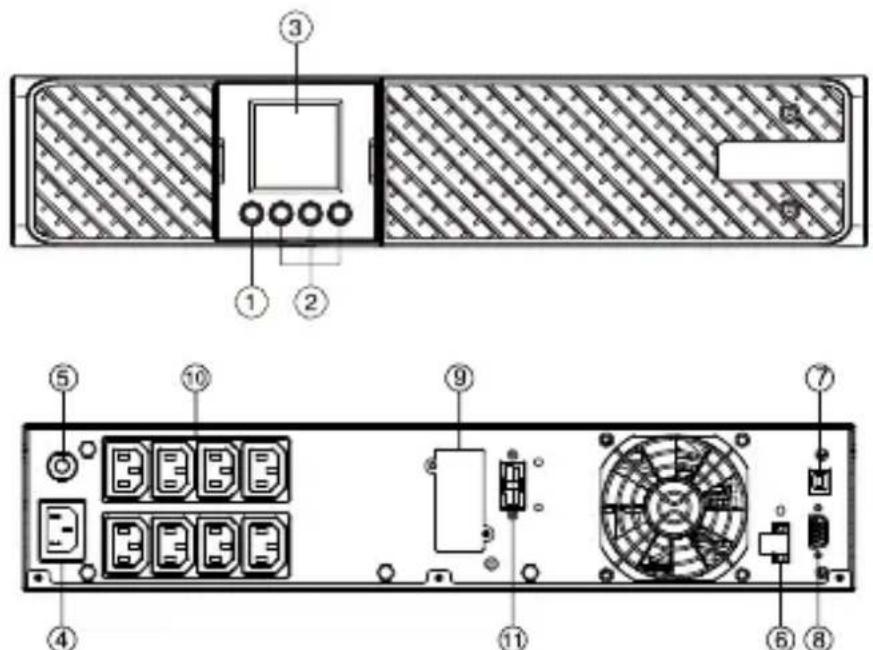

TÁPEGYSÉG ELSŐ/HÁTSÓ PANELE LEÍRÁSA

Az UPS főkapcsolója.

1. Funkció gombok

Fel/Le görgetés, kiválasztás és LCD menü megszakí tása.

1. Multifunkciós LCD kijelző

Állapotinformációkat, beállításokat és eseményeket jelző.

1. AC bemeneti csatlakozó

Csatlakoztassa az AC tápkábelt megfelelően vezetett és földelt aljzathoz.

1. Bemeneti áramkör megszakí tó

Bemeneti túlterhelés- és hibavédelmet biztosí t.

1. EPO (Vészleállí tó) Csatlakozó

Vészleállítás engedélyezése távoli helyről.

1. USB port

Ez egy csatlakozási port, amely lehetővé teszi a kommunikációt és az irányítást az UPS és a csatlakoztatott számí tógép között. Ajánlott telepí teni a Power master szoftvert a USB kábellel kapcsolt PC/Szerverre.

1. Soros port

A soros port kommunikációt biztosí t az UPS és a számí tógép között. Az UPS vezérelheti a számí tógép kikapcsolását áramkimaradás során a kapcsolaton keresztül, mí g a számí tógép monitorozhatja az UPS-t és módosí thatja annak különböző programozható paramétereit.

1. SNMP/HTTP Hálózati foglalat

Foglalat az opcionális SNMP kártya telepí téséhez távoli hálózati irányí táshoz és monitorozáshoz.

1. Akkumulátoros biztonsági mentésű és túlfeszültség-védelemmel ellátott aljzatok

Akkumulátoros biztonsági mentést és túlfeszültség-védelmet biztosí tanak. Ezek biztosí tják, hogy az összekapcsolt berendezésekre áramszünet esetén is áramot biztosí tsanak egy ideig.

1. Hosszabbított üzemidő akkumulátor modul csatlakozója

Csatlakoztassa további külső akkumulátor modulokhoz.

HARDVER TELEPÍ TÉSE

Ezeket a sokoldalú UPS rendszereket rackmount vagy függőleges torony beállí tásban lehet telepí teni. Ez a sokoldalúság különösen fontos a változó igényekkel rendelkező, növekvő szervezetek számára, akik értékelik annak lehetőségét, hogy az UPS-t a padlón vagy egy rackmount rendszerben is elhelyezhessék. Kérjük, kövesse az alábbi utasításokat a megfelelő telepítési módszerekhez.

BIZTONSÁ GI INTEZKEDÉ SEK

FIGYELEM! A tüz- vagy áramütési veszély elkerülése érdekében csak a mellékelt hardvert használja a rögzítőkonzolok rögzí téséhez.

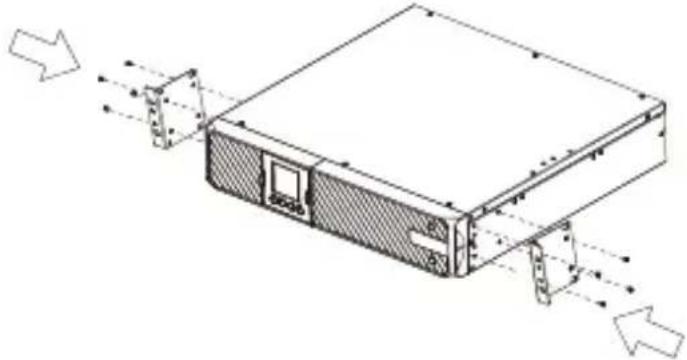

1. lépés: Rackmount fülek telepí tése

Rögzí tse a két rackmount fület az UPS-re a mellékelt M4X8L csavarok segí tségével, 8 darabot.

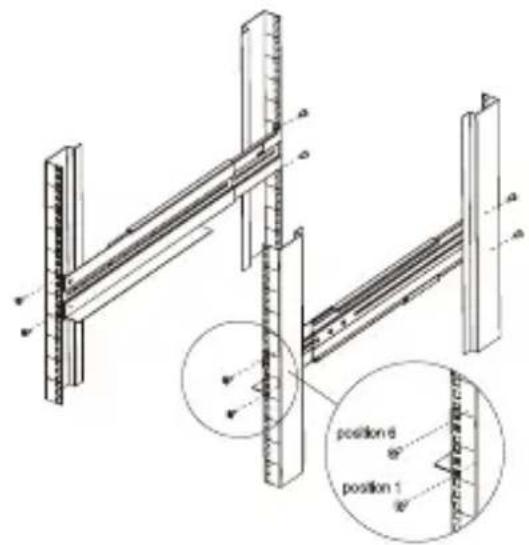

2. lépés: Rackmount sí n telepí tése (opcionális)

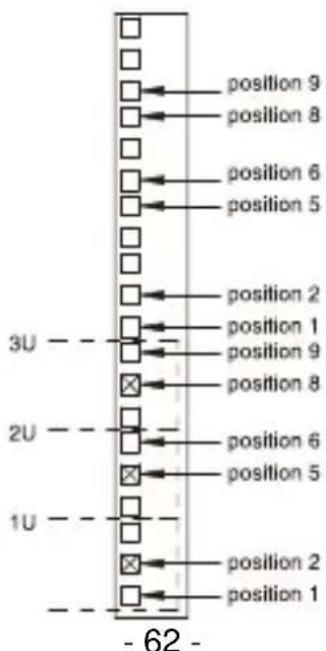

1) A sínok beállíthatók 48 cm (19 hüvelykes) panelrackekhez, amelyek 52-től 91,5 cm (20,5-től 36 hüvelykes) mélységben helyezkednek el. Válassza ki a megfelelő lyukakat a rackben az UPS elhelyezéséhez. Az UPS az 1. és a 6. pozí ciók között helyezkedik el.

2) Rögzítse a rackmount sínket a rackhez két M5X12L csavarral és két műanyag alátéttel a rack elülső részénél (Az 1. és a 6. pozíciókban találhatóak). Ne húzza meg a csavarokat teljesen. Á llí tsa be a sí n méretét a rack összeszerelésénél. Rögzí tse a sí n hátsó részét a rackhez két M5X12L csavarral és két műanyag alátéttel. Húzza meg az összes csavart az elülső és hátsó részen. Ha ezzel elkészült, ugyanezeket a lépéseket végezze el a másik rackmount sí n összeszereléséhez.

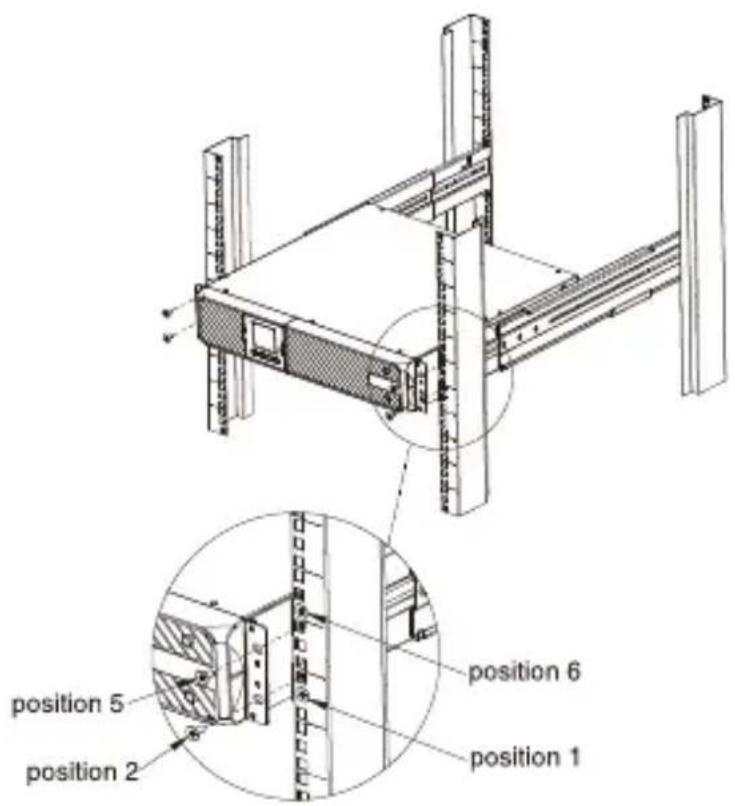

3. lépés: Az UPS telepí tése a rackbe (opcionális)

Helyezze az UPS-t egy lapos és stabil felületre az egység elülső részével feléd fordí tva. Rögzí tse az UPS-t a rackhez négy M5X12L csavarral a rack elülső részénél. (Az 2. és az 5. pozí ciókban találhatóak).

FÜGGÖLEGES/TORONY TELEPÍTÉS

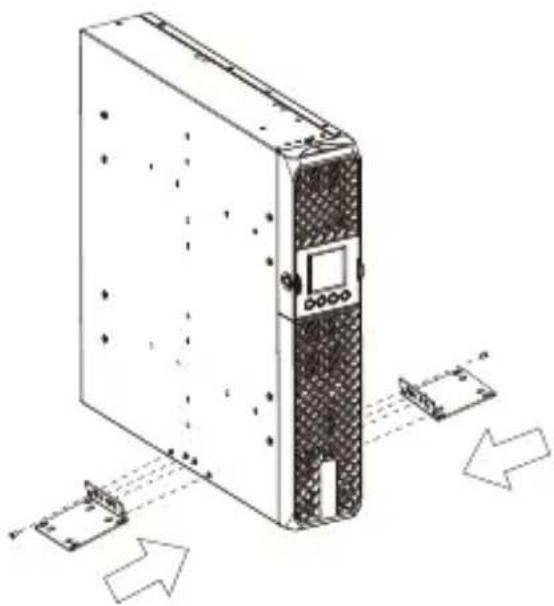

1. lépés: Rögzí tse az alapállványokat

Húzza meg az UPS alján lévő alapállványok (rackmount fülek) csavarjait (M4X8L*8 darab) az UPS aljára.

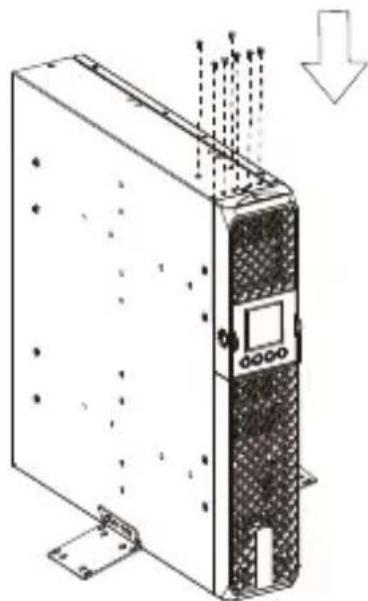

2. lépés: Rögzítse a porvédőket

Helyezze be a porvédőt azokba a rackmount fülcsavar lyukakba, amelyeket nem használnak.

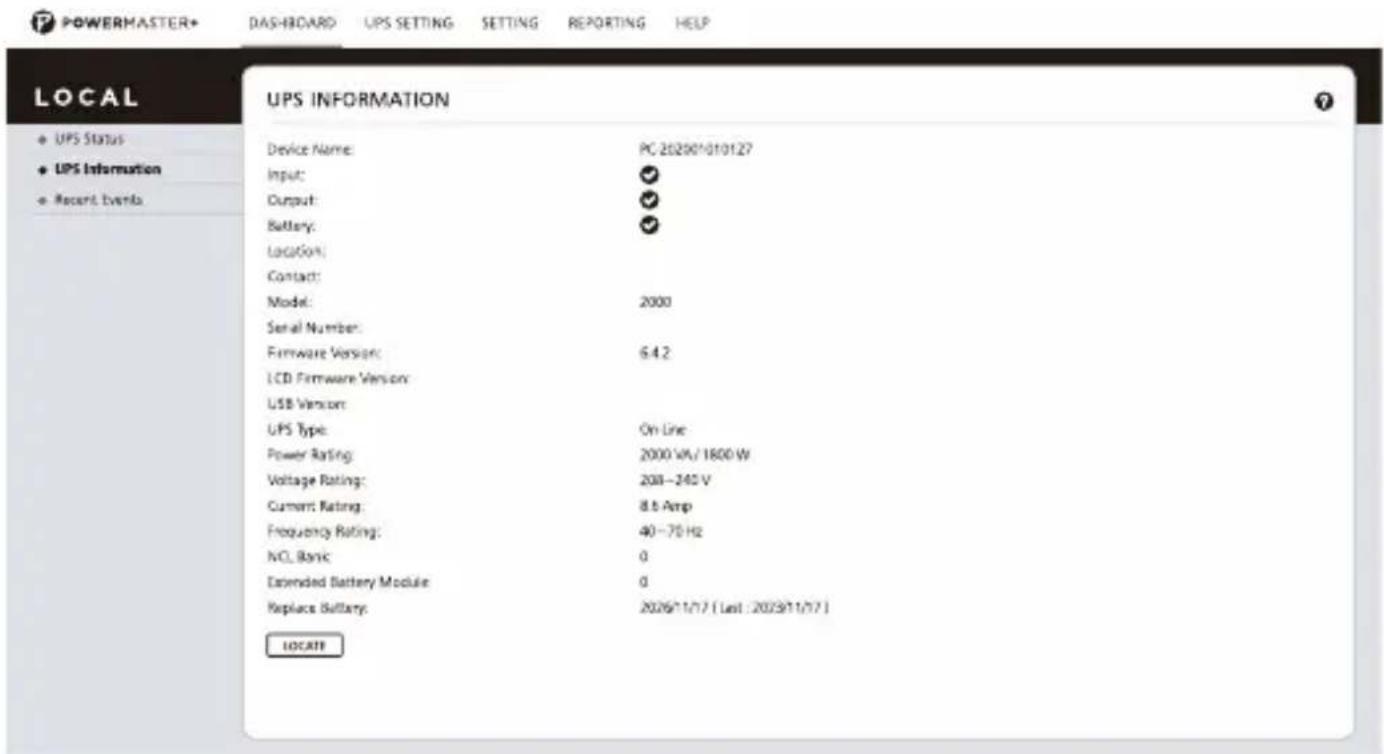

A Power Master+ kezelő szoftver egy felhasználóbarát felületet biztosít az áramellátási rendszerek számára. A grafikus felhasználói felület intuití v és az alapvető áramellátási információkat egy pillantás alatt megjelení ti. Kérjük, kövesse az alábbi eljárást a szoftver telepí téséhez.

Telepí tési eljárás:

1. Töltse le a Power Master+ szoftvert a következő webhelyröl:

1. Kattintson duplán a fájlra, és kövesse az installációs lépéseket. Amikor számí tógépe újraindul, a Power Master+ szoftver egy kék ikonként jelenik meg a rendszer tálcáján.
