BEDIENUNGSANLEITUNG ZEUS51E Equip

Schnellinstallationsanleitung

Dieses Schnellinstallationshandbuch enthält wesentliche Informationen für die grundlegende Einrichtung. Für detaillierte Anweisungen und zusätzliche Funktionen beachten Sie bitte das umfassende Benutzerhandbuch, das auf der Website von Conceptronic zum Download zur Verfügung steht: www.conceptronic.net.

Bitte lesen Sie alle Anweisungen sorgfältig durch und befolgen Sie sie während der Installation und des Betriebs des Geräts. Lesen Sie dieses Handbuch gründlich durch, bevor Sie versuchen, den UPS auszupacken, zu installieren oder zu betreiben.

VORSICHT! Der UPS muss an eine geerdete AC-Steckdose mit Sicherung oder Leitungsschutzschalter angeschlossen werden. SCHLIEßEN Sie den UPS NICHT an eine nicht geerdete Steckdose an. Wenn Sie dieses Gerät entladen müssen, schalten Sie das Gerät aus und ziehen Sie den Stecker.

VORSICHT! Die Batterie kann gefährliche Komponenten im Gerät mit Strom versorgen, selbst wenn die AC-Eingangsstromversorgung getrennt ist.

VORSICHT! Der UPS sollte in der Nähe der angeschlossenen Geräte und leicht zugänglich aufgestellt werden.

VORSICHT! Um das Risiko eines Brandes oder elektrischen Schlags zu verhindern, installieren Sie den UPS in einem temperatur- und feuchtigkeitskontrollierten Innenbereich, der frei von leitfähigen Verunreinigungen ist. (Bitte beachten Sie die Spezifikationen für akzeptable Temperatur- und Feuchtigkeitsbereiche).

VORSICHT! (Keine benutzerbedienbaren Teile): Risiko eines elektrischen Schlags, nehmen Sie die Abdeckung nicht ab. Im Inneren befinden sich keine vom Benutzer wartbaren Teile. Wenden Sie sich zur Wartung an qualifiziertes Servicepersonal.

VORSICHT! (Nicht isolierte Batterieversorgung): Risiko eines elektrischen Schlags, der Batteriekreis ist nicht vom AC-Stromnetz isoliert; Gefährliche Spannung kann zwischen den Batterieklemmen und dem Boden vorhanden sein. Vor Berührung testen.

VORSICHT! Um das Risiko eines Brandes zu reduzieren, schließen Sie den UPS an einen Stromkreis mit maximal 10 Ampere (1K / 2K) / 16 Ampere (3K) Ü berstromschutz gemäß den CE-Anforderungen an.

VORSICHT! Die AC-Steckdose, an die der UPS angeschlossen ist, sollte in der Nähe des Geräts und leicht zugänglich sein.

VORSICHT! Verwenden Sie bitte nur VDE-geprüfte und mit CE gekennzeichnete Netzkabel (z. B. das Netzkabel Ihres Geräts), um den UPS an die AC-Steckdose anzuschließen.

VORSICHT! Verwenden Sie bitte nur VDE-geprüfte und mit CE gekennzeichnete Stromkabel, um Geräte mit dem UPS zu verbinden.

VORSICHT! Bei der Installation des Geräts stellen Sie sicher, dass die Summe des Ableitstroms des UPS und der angeschlossenen Geräte 3,5 mA nicht überschreitet.

VORSICHT! Trennen Sie das Gerät während des Betriebs nicht vom AC-Stromnetz, da dies die Schutzleiterisolierung ungültig macht.

VORSICHT! Um einen elektrischen Schlag zu vermeiden, schalten Sie das Gerät aus und ziehen Sie den Stecker, bevor Sie das Eingangs-/Ausgangsnetzkabel mit

Erdung installieren. Schließen Sie die Erdung vor dem Anschließen der Leiterdrähte an!

VORSICHT! Verwenden Sie kein Stromkabel in unangemessener Größe, da dies zu Beschädigungen Ihres Geräts und Brandgefahren führen kann.

VORSICHT! Die Verdrahtung muss von qualifiziertem Personal durchgeführt werden.

VORSICHT! NICHT FÜ R MEDIZINISCHE ODER LEBENSUNTERSTÜ TZENDE GERÄ TE VERWENDEN! Unter keinen Umständen darf dieses Gerät für medizinische Anwendungen mit lebenserhaltender Ausrüstung und/oder Patientenversorgung verwendet werden.

VORSICHT! NICHT IN DER NÄ HE VON AQUARIEN VERWENDEN! Zur

Minimierung des Brandrisikos nicht in der Nähe von Aquarien verwenden.

Kondenswasser aus dem Aquarium kann mit metallischen elektrischen Kontakten in Berührung kommen und das Gerät kurzschließen.

VORSICHT! Entsorgen Sie Batterien nicht im Feuer, da die Batterie explodieren kann.

VORSICHT! Ö ffnen oder beschädigen Sie die Batterie nicht, da ausgetretenes Elektrolyt schädlich für Haut und Augen ist.

VORSICHT! Eine Batterie kann ein Risiko für einen elektrischen Schlag und einen hohen Kurzschlussstrom darstellen. Die folgende Vorsichtsmaßnahme sollte beachtet werden, wenn an Batterien gearbeitet wird:

1. Uhren, Ringe oder andere Metallgegenstände entfernen.

2. Verwenden Sie Werkzeuge mit isolierten Griffen.

VORSICHT! Das Gerät hat eine gefährliche Spannung. Wenn die UPS-Anzeigen aktiv sind, kann das Gerät weiterhin Strom liefern, sodass die Steckdosen des Geräts möglicherweise eine gefährliche Spannung aufweisen, auch wenn es nicht an die Wandsteckdose angeschlossen ist.

VORSICHT! Stellen Sie sicher, dass alles vollständig ausgeschaltet und vollständig getrennt ist, bevor Wartungsarbeiten, Reparaturen oder Sendungen durchgeführt werden.

VORSICHT! Schließen Sie vor dem Anschließen anderer Kabel den Schutzleiter (PE) sicherheitsmäßig an.

WARNUNG! (Sicherungen): Um das Brandrisiko zu verringern, ersetzen Sie nur durch denselben Typ und dieselbe Bewertung der Sicherung.

INSTALLIEREN SIE DEN UPS NICHT AN EINEM ORT, DER DIREKTER SONNENEINSTRAHLUNG AUSGESETZT IST ODER SICH IN DER NÄ HE EINER STARKEN WÄ RMEQUELLE BEFINDET!

BLOCKIEREN SIE NICHT DIE BELÜ FTUNGSÖ FFNUNGEN UM DAS GEHÄ USE HERUM!

VERBINDEN SIE HAUSHALTSGERÄ TE WIE HAARTROCKNER NICHT MIT DEN UPS-AUSGANGSSTECKDOSEN!

DIE WARTUNG VON BATTERIEN SOLLTE VON PERSONAL DURCHGEFÜ HRT ODER Ü BERWACHT WERDEN, DAS Ü BER WISSEN IM UMGANG MIT BATTERIEN UND DIE ERFORDERLICHEN VORSICHTSMASSNAHMEN VERFÜ GT. HALTEN SIE UNBEFUGTE PERSONEN VON DEN BATTERIEN FERN!

Entsorgung von Elektro-Altgeräten und Batterien: Elektro-Altgeräte und Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie sie bei Ihrer lokalen Recyclingstelle. Batterien sollten bei der Entsorgung vollständig entladen sein. Unsachgemäße Lagerung/Entsorgung kann der Umwelt schaden und/oder Verletzungen verursachen.

CE-Kennzeichnung: Conceptronic erklärt, dass dieses Produkt mit den im Abschnitt „Konformitätserklärung“ aufgelisteten Richtlinien übereinstimmt.

AUSPACKEN

(1) UPS x1; (2) Schnellinstallationsanleitung x1; (3) Eingangsnetzkabel (EU/UK) x2; (4) Rackmontageohren (Ständer) x2; (5) Flachkopfschrauben: M4x8Lx8; (6) Schraubenlochstaubabdeckungen x8; (7) Senkschrauben: M5x12Lx4; (8) Kunststoffunterlegscheiben x8; (9) USB-Kabel x1; (10) RS232-Kabel x1

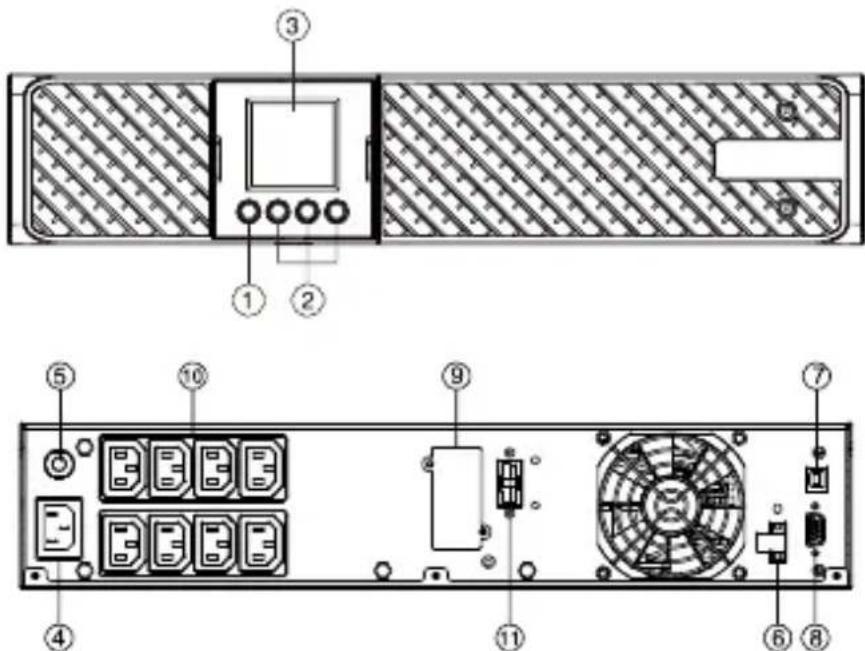

BESCHREIBUNG DES FRONT-/HECKPANELS DES STROMMODULS

Master EIN/AUS für die USV.

2. Funktionstasten

Scrollen nach oben, nach unten, Auswahl und Abbruch des LCD-Menüs.

3. Multifunktions-LCD-Anzeige

Zeigt Statusinformationen, Einstellungen und Ereignisse an.

4. AC-Eingangsbuchse

Schließen Sie das AC-Netzkabel an eine ordnungsgemäß verkabelte und geerdete Steckdose an.

5. Eingangs-Leitungsschutzschalter

Bietet Schutz vor Ü berlastung und Fehlern im Eingang.

Aktiviert die Notabschaltung an einem entfernten Standort.

7. USB-Anschluss

Dies ist ein Anschluss zur Verbindung, der Kommunikation und Steuerung zwischen der USV und dem verbundenen Computer ermöglicht. Es wird empfohlen, die Power-Master-Software auf dem mit dem USB-Kabel verbundenen PC/Server zu installieren.

8. Serieller Anschluss

Der serielle Anschluss ermöglicht die Kommunikation zwischen der USV und dem Computer. Die USV kann während eines Stromausfalls über die Verbindung die Abschaltung des Computers steuern, während der Computer die USV überwachen und verschiedene programmierbare Parameter ändern kann.

9. SNMP/HTTP Netzwerkschlitz

Steckplatz zum Einbau der optionalen SNMP-Karte für die Fernnetzwerksteuerung und -überwachung.

10. Batterie-Backup- und Ü berspannungsschutzsteckdosen

Bieten Batterie-Backup und Ü berspannungsschutz. Sie stellen sicher, dass während eines Stromausfalls über einen bestimmten Zeitraum Strom an angeschlossene Geräte geliefert wird.

11. Anschluss für externe Batteriemodule mit erweiterter Laufzeit

Anschluss für zusätzliche externe Batteriemodule.

HARDWAREINSTALLATION

Diese vielseitigen USV-Systeme können in einer Rackmontage oder vertikalen Turmausrichtung installiert werden. Diese Vielseitigkeit ist besonders wichtig für wachsende Organisationen mit sich ändernden Anforderungen, die es schätzen, die Möglichkeit zu haben, einen UPS entweder auf dem Boden oder in einem Rackmontagesystem zu positionieren. Bitte befolgen Sie die nachstehenden Anweisungen für die jeweiligen Montagemethoden.

SICHERHEITSVORKEHRUNGEN

VORSICHT! Um das Risiko eines Brandes oder eines elektrischen Schocks zu verhindern, verwenden Sie nur das mitgelieferte Zubehör, um die Montagewinkel anzubringen.

RACKMONTAGEINSTALLATION

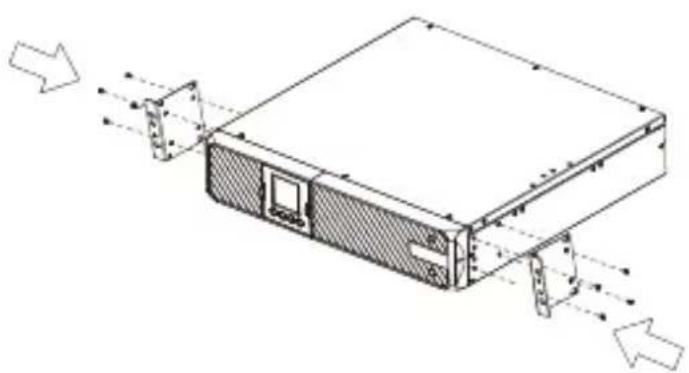

Schritt 1: Installation der Rackmontagewinkel

Befestigen Sie die beiden Rackmontagewinkel mit den mitgelieferten Schrauben M4X8L*8Stk. an der USV.

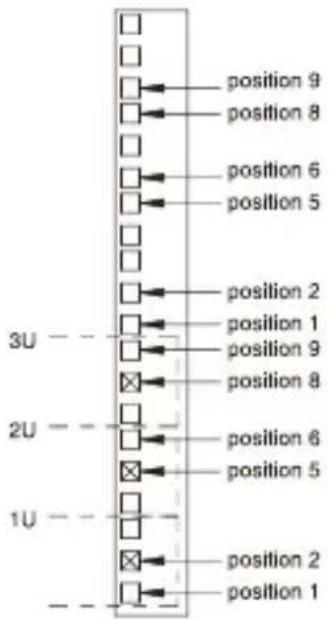

1) Die Schienen können so eingestellt werden, dass sie in 48-cm (19-Zoll) Paneel-Racks von 52 bis 91,5 cm (20,5 bis 36 Zoll) Tiefe montiert werden können. Wählen Sie die entsprechenden Löcher im Rack aus, um die USV im Rack zu positionieren. Die USV nimmt Position 1 bis Position 6 ein.

position 9 position 8 position 6 position 5 position 2 position 1 position 9 position 8 position 6 position 5 position 2 position 1 position 2 position 1 3U position 9 position 8 position 6 position 5 2U position 6 position 5 1U

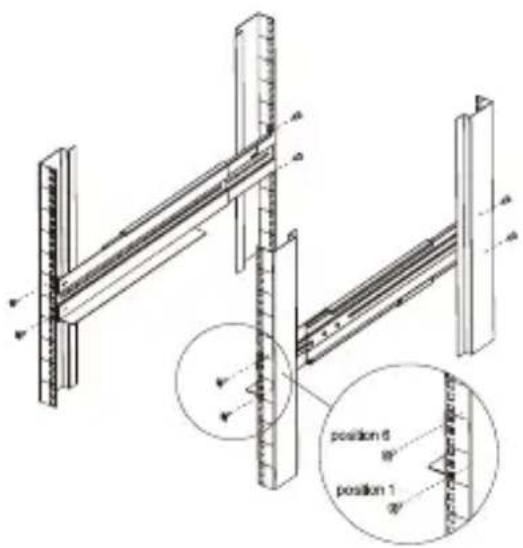

2) Befestigen Sie die Rackmontageschiene mit zwei M5X12L-Schrauben und zwei Kunststoffunterlegscheiben an der Vorderseite des Racks (in Position 1 und Position 6). Ziehen Sie die Schrauben nicht fest. Passen Sie die Größe der Schiene an der Schienenbaugruppe Ihres Racks an. Befestigen Sie die Schiene mit zwei M5X12L-Schrauben und zwei Kunststoffunterlegscheiben an der Rückseite des Racks. Ziehen Sie alle Schrauben an der Vorder- und Rückseite der Schiene fest. Sobald dies abgeschlossen ist, führen Sie die gleichen Schritte zum Zusammenbau der anderen Rackmontageschiene durch.

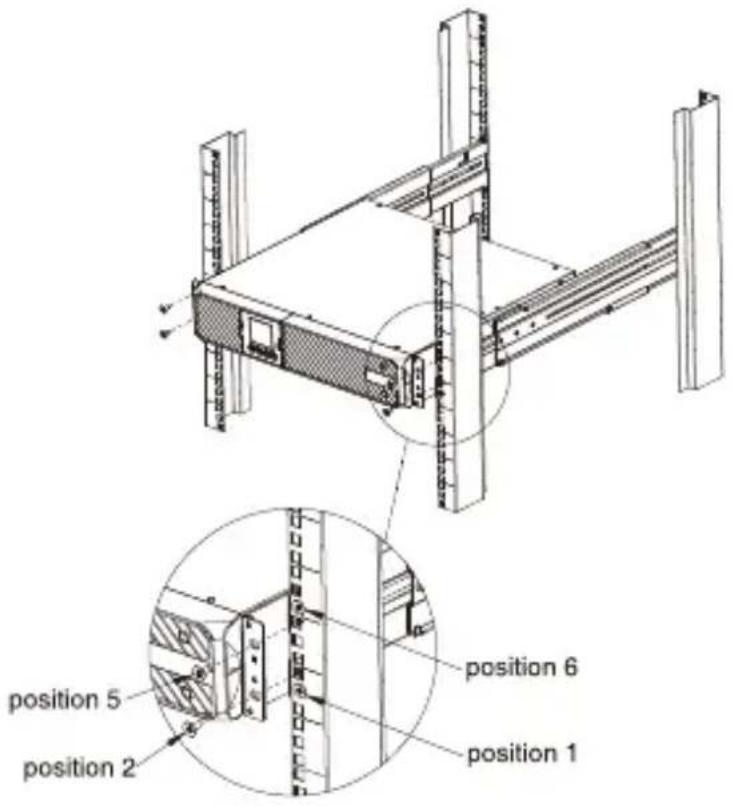

Schritt 3: Installation der USV im Rack (optional)

Platzieren Sie die USV auf einer flachen, stabilen Oberfläche mit der Vorderseite des Geräts zu Ihnen gerichtet. Befestigen Sie die USV mit vier M5X12L-Schrauben an der Vorderseite des Racks (in Position 2 und Position 5).

position 5 position 2 position 6 position 1

VERTIKALE/TURMINSTALLATION

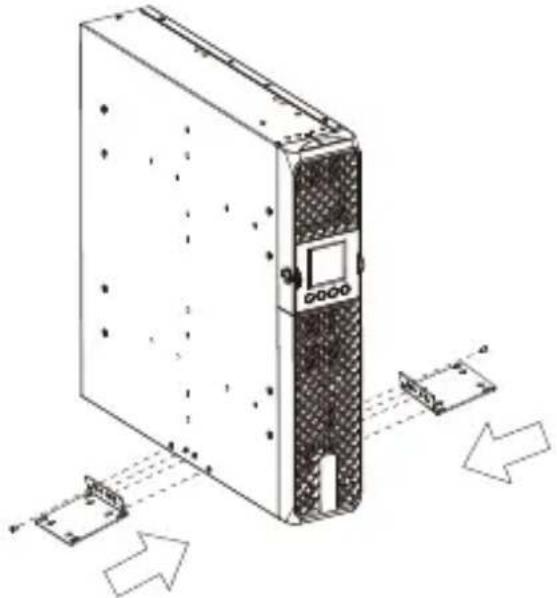

Schritt 1: Befestigen der Basisständer

Ziehen Sie die Schrauben (M4X8L*8Stk.) der Basisständer (Rackmontageohren) am Boden der USV fest.

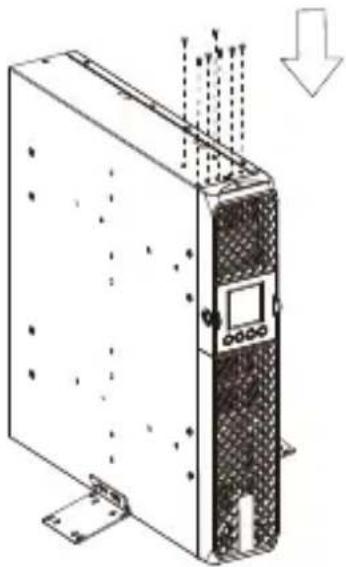

Schritt 2: Befestigen der Staubschutzabdeckungen

Führen Sie die Staubschutzabdeckungen in die Schraubenlöcher der Rackmontageohren ein, die nicht verwendet werden.

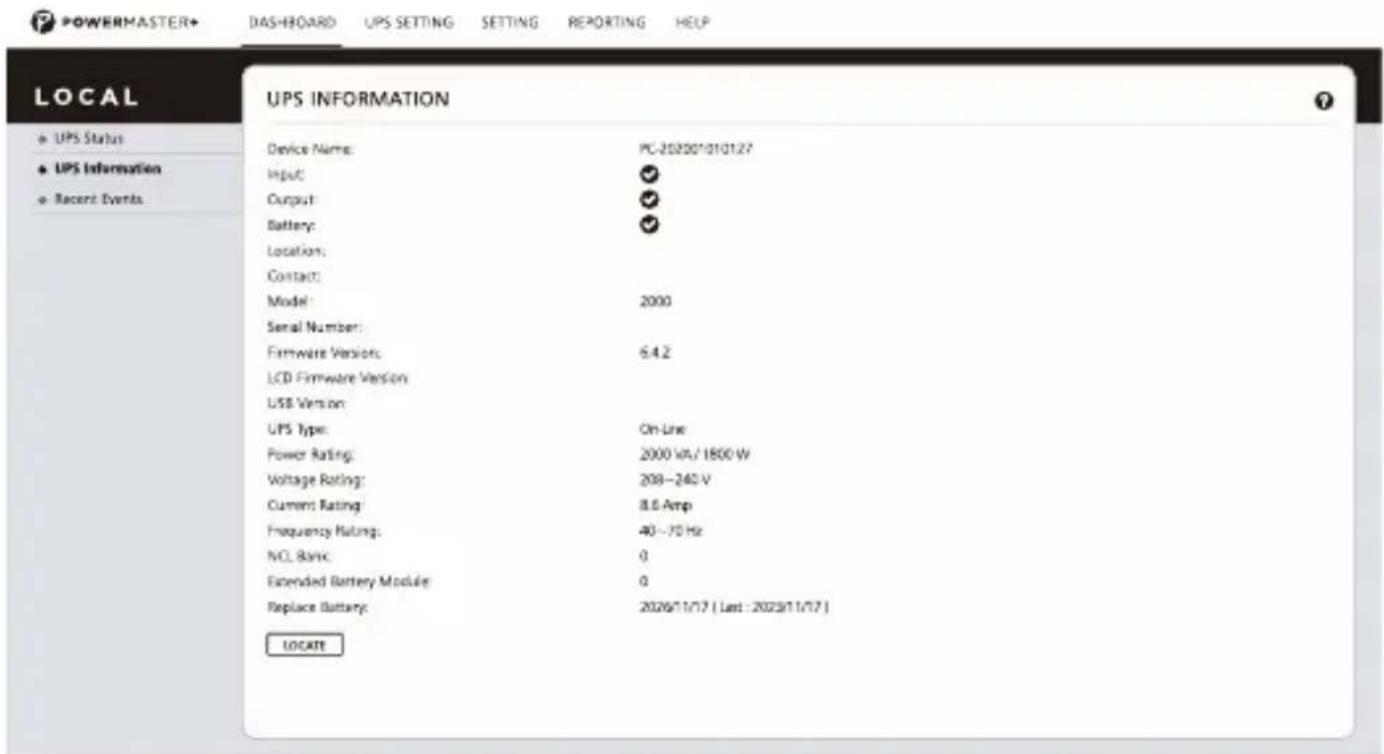

Die Power Master+ Management-Software bietet eine benutzerfreundliche Oberfläche für Ihre Stromversorgungssysteme. Die grafische Benutzeroberfläche ist intuitiv und zeigt wichtige Strominformationen auf einen Blick an. Befolgen Sie bitte das folgende Verfahren zur Installation der Software.

Installationsverfahren:

1. Laden Sie Power Master+ von der Website herunter:
   https://www.powermonitor.software/
2. Doppelklicken Sie auf die Datei und folgen Sie den Installationsanweisungen. Wenn Ihr Computer neu gestartet wird, erscheint die Power Master+ Software als blaues Symbol im Systembereich.
