Universal surface mounting box - Wandhalterung für Flachbildschirme Equip - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Universal surface mounting box Equip als PDF.
| Produkttyp | Oberflächenmontagebox für Flachbildschirme |
| Marke | Equip |
| Modell | Universal surface mounting box |
| Kompatible Bildschirmgrößen | 32" - 65" |
| VESA-Kompatibilität | 200x200, 300x300, 400x400 mm |
| Maximale Tragfähigkeit | 50 kg |
| Material | Stahl, pulverbeschichtet |
| Farbe | Schwarz |
| Abmessungen (BxHxT) | 500 x 400 x 60 mm |
| Nettogewicht | 4,2 kg |
| Wandabstand | 30 mm |
| Befestigungsart | Wandmontage mit Schrauben und Dübeln |
| Lieferumfang | Montagebox, Befestigungsset, Anleitung |
| Besonderheiten | Kabelführung integriert, schwenk- und neigbar |
| Reinigung | Mit einem trockenen, weichen Tuch abwischen |
| Sicherheitshinweise | Nur an festen, tragfähigen Wänden montieren. Maximale Tragfähigkeit nicht überschreiten. |
| Ersatzteile | Schrauben und Dübel separat erhältlich |
| Reparierbarkeit | Reparatur durch Fachpersonal empfohlen |
| Garantie | 2 Jahre |
Häufig gestellte Fragen - Universal surface mounting box Equip
Benutzerfragen zu Universal surface mounting box Equip
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wandhalterung für Flachbildschirme kostenlos im PDF-Format! Finden Sie Ihr Handbuch Universal surface mounting box - Equip und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Universal surface mounting box von der Marke Equip.
BEDIENUNGSANLEITUNG Universal surface mounting box Equip

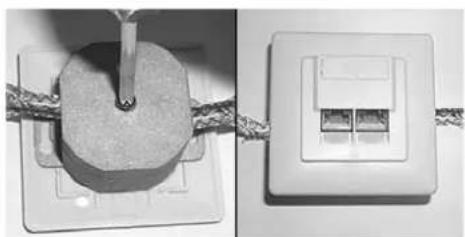

- Entfernen Sie den rückseitigen Schirmbecher und lösen Sie nun die Schrauben der Zugentlastungsschellen.

- Schließen Sie nun die einzelnen Leiter gemäß einer der unten gezeigten Tabellen an.
T568A T568B
Pin 1 Weiß/Grün Pin 1 Weiß/Orange
Pin 2 Grün Pin 2 Orange
Pin 3 Weiß/Orange Pin 3 Weiß/Grün
Pin 4 Blau Pin 4 Blau
Pin 5 Weiß/Blau Pin 5 Weiß/Blau
Pin 6 Orange Pin 6 Grün
Pin 7 Weiß/Braun Pin 7 Weiß/Braun
Pin 8 Braun Pin 8 Braun
- Ziehen Sie nun die Schrauben der Zugentlastungsschellen an. Achten Sie auf eine Verbindung von Kabelschirmung und Gehäuse.

Zeche-Norm-Straße 25
44319 Dortmund
Germany
- Isolieren Sie das Anschlusskabel auf einer Länge von 30mm ab.

- Schieben Sie nun das Anschlusskabel mit der Schirmung unter die Zugentlastungsschellen, so dass eine Verbindung entsteht. Mit einem LSA+ Auflegewerkzeug pressen Sie nun die einzelnen Leiter in die farbcodierten Kontakte.

- Befestigen Sie nun den Schirmbecher. Beenden Sie die Installation indem Sie die Wandanschlussdose einbauen.
