VK 1099/402 - Caméra de surveillance GROTHE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Grothe
Modèle	VK 1099/402
Résolution	Jusqu'à 4K (selon version)
Angle de vue	Grand angle (selon objectif)
Vision nocturne	Infrarouge intégré
Indice de protection	IP66 (résistant aux intempéries)
Température de fonctionnement	-10°C à 50°C
Alimentation	Adaptateur secteur (inclus) ou PoE (selon modèle)
Consommation électrique	≤ 12 W (estimation)
Stockage	Carte microSD (jusqu'à 256 Go)
Connectivité	Ethernet RJ45 10/100, Wi-Fi optionnel (selon version)
Protocoles pris en charge	TCP/IP, DHCP, HTTP, RTSP, ONVIF
Nombre de flux vidéo	Jusqu'à 3 flux simultanés (Principal, Secondaire, Mobile)
Nombre d'utilisateurs simultanés	Jusqu'à 10 connexions unicast
Fonctions principales	Détection de mouvement, enregistrement programmé, accès à distance via navigateur ou application
Montage	Mural ou au plafond (selon version)
Entretien et nettoyage	Chiffon sec ou humidifié avec détergent neutre ; débrancher avant nettoyage
Sécurité	Mot de passe administrateur, certificat d'autorisation, récupération par questions de sécurité ou Supercode
Information générale	Conforme aux normes CE ; ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - VK 1099/402 GROTHE

Comment installer la caméra Grothe VK 1099/402 ?

Suivez les instructions de montage selon le type de caméra (bullet, mini dôme, etc.) : fixez la base au mur ou au plafond, ajustez l'angle, puis connectez l'alimentation et le réseau. Utilisez le logiciel Device Config Tool pour configurer l'adresse IP.

Comment accéder à la caméra à distance ?

Ouvrez un navigateur Web (Internet Explorer recommandé) et entrez l'adresse IP de la caméra (par défaut 192.168.1.168). Installez les plugins ActiveX lors du premier accès. Vous pouvez également utiliser une application mobile dédiée.

Quel mot de passe utiliser pour l'administrateur ?

Lors du premier accès, définissez un mot de passe de 8 à 15 caractères combinant lettres, chiffres et symboles. Notez-le et conservez-le en lieu sûr. Vous pouvez configurer des questions de sécurité ou un Supercode pour le récupérer.

Comment installer une carte SD dans la caméra ?

Insérez la carte microSD dans la fente prévue à cet effet. Attention : cette opération doit être effectuée par du personnel qualifié. La caméra supporte les cartes jusqu'à 256 Go.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra est équipée de LED infrarouges pour la vision nocturne. La portée dépend du modèle, généralement jusqu'à 30 mètres.

Comment réinitialiser la caméra aux paramètres d'usine ?

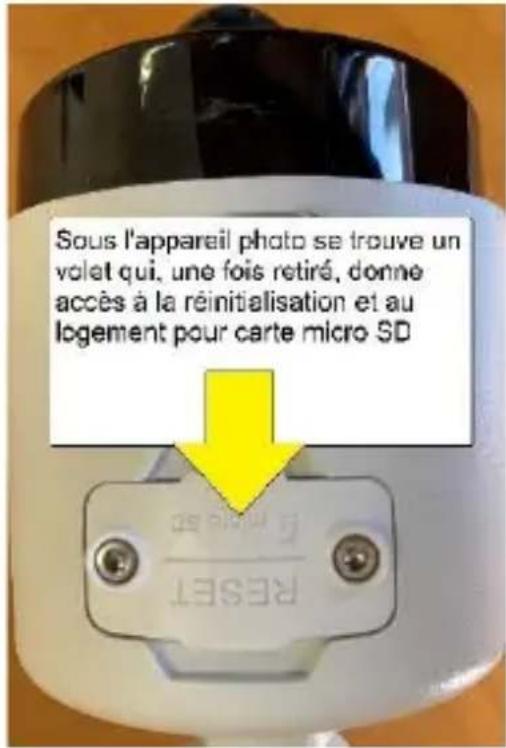

Appuyez sur le bouton RESET situé sur la caméra pendant quelques secondes. Cela effacera tous les réglages, y compris le mot de passe.

Quelle application mobile est compatible avec cette caméra ?

Utilisez l'application Urmet IP Cam ou toute application compatible ONVIF. Téléchargez-la depuis l'App Store ou Google Play.

Puis-je enregistrer les images sur un NAS ?

Oui, la caméra supporte l'enregistrement sur un NAS via le protocole SMB/CIFS. Configurez le chemin réseau dans les paramètres de stockage.

Comment nettoyer la caméra sans l'endommager ?

Utilisez un chiffon sec et doux. Pour les saletés tenaces, humidifiez le chiffon avec un détergent neutre. N'utilisez jamais de solvants, d'alcool ou de sprays. Débranchez la caméra avant le nettoyage.

Que faire si la caméra ne répond plus ?

Vérifiez l'alimentation et la connexion réseau. Redémarrez la caméra en coupant l'alimentation pendant 30 secondes. Si le problème persiste, effectuez une réinitialisation d'usine via le bouton RESET.

MODE D'EMPLOI VK 1099/402 GROTHE

Nos you remercions d'avoir fait I'achat du produit objet du present document.

Le present document est un mini guide qui vous permettra derialcder avec rapidite à la mise en marche du modele H.265 IP Camera Series URMET S.p.A.

Lire attentivement ce mini guide pour utiliser correctement et respecter les consignes de sécurité d'usage de l'appareil que vous avez à peine acheté. Toutjourns conserver ce document à portée de main pour toute consultation ultérieure.

*IMPORTANT

Pour toute information détaillée sur l'appareil, il est recommandé de consulter le manuel d'usage que vous pouze repérer sur le site Uromet (voir QR code reporté sur la feuille complémentaire).

AVERTISSEMENTS

Alimentation

Avant de brancher l'appareil au secteur d'alimentation, s'assurer que les données nominales correspondent à celles du secteur d'alimentation.

Il est recommandé de prévoir l'installation en avant des appareils d'un interrupteur de coupure et de protection.

En cas de panne et/ou de mauvais fonctionnement, couper l'alimentation à l'aide de l'interrupteur général.

Utiliser exclusivement l'alimentateur fourni avec le produit.

Recommendations de sécurité

Pour prévenir les risques d'incendie et d'électrocution, éviter d'exposer le dispositif à la pluie et à l'humidité ainsi que d'introduire tout object solide et tout liquide à l'intérieur du dispositif. Si tel avait été le cas, débrancher le dispositif du secteur d'alimentation et le faire contrôle par un personnel qualifié.

Enaucun cas,le dispositif ne doit etre ouvert.Pour toute intervention de réparation, faire appel à un personnel qualifié ou contacter le centre d'assistance technique agrée (www.urmet.com Contacts).

Conserver l'appareil hors de la portée des enfants pour prévenir les risques de dommages accidentels.

Ne pastoucher l'appareil avec les mains mouillées pour éviter les risques de décharge électrique et de dommages mécaniques.

En cas de chute de l'appareil ou en cas de dommages de l'enveloppe externe, en interrompree l'utilisation. Ne pas en interrompree l'utilisation dans de telles conditions expose a des risques de decharge electrique. Dans le cas ou cela se produit, contacter le revendeur ou I'installateur agree.

Recommendations d'installation

Avant d'installer laamera, vérifie ses specifications techniques pour vous assurer que l'indice IP est adapté à l'environnement dans lequel elle sera montée. L'indice IP n'est garantie que si le produit est installé correctement.

Éviter d'orienter directement l'objectif vers le soleil ou vers des sources de lumière interne y compris quand laamera est étente; la personne/objet à filmer ne doit pas être en contre-jour.

Éviter d'orienter laamera vers des objets refléchissants.

La présence de certains types de lumière (fluorescente colorée par exemple) peut alterer les couleurs.

Ne pas placer le dispositif sur une surface qui ne garantirait pas la stabilité nécessaire (table instable ou plan incliné par exemple). Sur une telle surface, le dispositif pourrait tomber et cause des blessures ou des dommages mécaniques. Dans le cas où de l'eau ou tout autre produit s'infiltrerait dans le dispositif, ne plus l'utiliser pour prévenir les risques d'incendie et de décharges électriques. Dans le cas où cela se produit, contacter le revendeur ou l'installateur/agree.

Ne pas couvrir laamera d'un chiffon alors qu'elle est en marche pour prévenir les déformations de l'enveloppe extérieure et la surchauffe des parties internes exposant à des risques d'incendie, de décharges électriques et de panne mécanique.

Ne pasapprocher d'aimants ni d'objects magnetisés pour ne pas risquer de compromètement le bon fonctionnement.

Ne pas utiliser le dispositif dans un environnement en présence de fumée, de vapeur, d'humidité, de poussière et/ou de vibrations intenses.

Ne pasmettre en marche le dispositif aussenot après l'avoir déplaced d'un endroit froid à un endroit chaud et inversement. Attendre environ trois heures: cette durée est nécessaire pour que l'appareil puisse s'adapter au nouvel environnement (température, humidité, etc.).

Précautions d'utilisation

S'assurer que l'appareil est en parfait état après l'avoir sorti de son emballage. S'assurer que la température de fonctionnement est dans les limites indiquées et que l'environnement n'est pas excessivement humide.

Eviter d'orienter laamera vers le soleil pour ne pas endommager le capteur.

Nettoyage du dispositif

Utiliser un chiffon sec et frottier légèrement pour éliminer poussières et saletés. Dans le cas où un chiffon ne suffirait pas pour éliminer les saletés, utiliser un chiffon humidifié avec un détergent neutre.

Pour le nettoyage de l'appareil, ne pas utiliser de produit en spray. Ne pas utiliser de liquides volatiles tels que l'essence, l'alcool, les solvants, etc. ni de chiffons traités chimiquement pour nettoyer le dispositif pour éviter tout déformation, détérioration ou rayures de la finition de la peinture.

Avant d'effectuer toute opération de nettoyage ou d'entretien, veiller à

débrancher l'appareil du secteur d'alimentation électrique.

Enregistrements des images

L'appareil objet du present document n'est pas conçu comme antivol mais essentiellement pour transmettre et évientuèlement enregistrer des images. Aussi, dans le cas où l'utilisateur serait victime d'un vol, la société URMET S.p.A. ne saurait être tenue pour responsable de chaque préjudice et autres conséquences dommageables que ce soit. Avant d'utiliser l'appareil, effectuer quelques essais d'enregistrement pour s'assurer du bon fonctionnement. Dans le cas où l'utilisateur serait victime d'une perte ou de tout autre préjudice causé par un mauvais réglage, par une mauvaise utilisation, un fonctionnement impromoer de l'appareil, la société URMETS.p.A. ne saurait être tenue pour responsable de la perte de données mémorisées.

L'appareil contient des composants électroniques de précision. Pour garantir le bon des images, veiller à ce que l'appareil ne subisse pas chocspendant son fonctionnement.

Confidentialité et Copyright

Laamera IP est un dispositif pour systèmes TVCC. L'enregistrement des images est soumis en lois en vigueur dans le pays ou l'appareil est utilisé. Il est interdit d'enregistrement des images protégées par un Copyright.

Les utilisateurs de l'appareil sont responsables du contrôle et du respect de toutes les normes et autres réglementations locales relatives au monitoring et à l'enregistrement des signaux video. Le fabricant NE SAURAIT esttretenu pour responsable de toute utilisation de l'appareil qui enfreindrait les normes et réglementations en vigueur.

Mise à jour du firmware

Vérifier périodiquement sur le site Urmet, dans la section spécifique au produit, les mises à jour du logiciel et/ou du firmware (aller sur www.urmet.com dans la section du produit "CCTV-VIDEOSURVEILLANCE", taper le code du produit concerné dans le champ de recherche et aller sur DOCUMENTATION ET RESSOURCES).

Configuration de réseau

Laamera est reglee en modalite DHCP. Si le reseau sur lequel laamera doit etre installee ne supporte pas l'adressage dynamique (DHCP), laamera active automatiquement I'adresse IP par defaut 192.168.1.168.En utilisant le logiciel Urmet «Device Config. Tool>. Il est possible de modifier cette adresse IP par defaut et les autres configurations de reseau de laamera de facon a ce que celle-ci n'entre pas en conflit avec d'autres dispositifs en reseau.

Connexions de réseau

Pour effectuer une connexion avec un PC à distance (via Logiciel Client ou navigateur), il est nécessaire de tener compte qu'à tout canal video utilisé sur le PC correspond une connexion de type "unicast" (TCP, RTP et UDP).

Le dispositif est en mesure de supporter jusqu'à 10 connexions "unicast", à savoir qu'il est possible de visualiser le flux video depuis un maximum de 10 points (PC ou smartphone) à distance simultanément, à condition que la bande disponible le permette

Installation

INSTALLATION CAMERA BULLET

Fixation au plafond

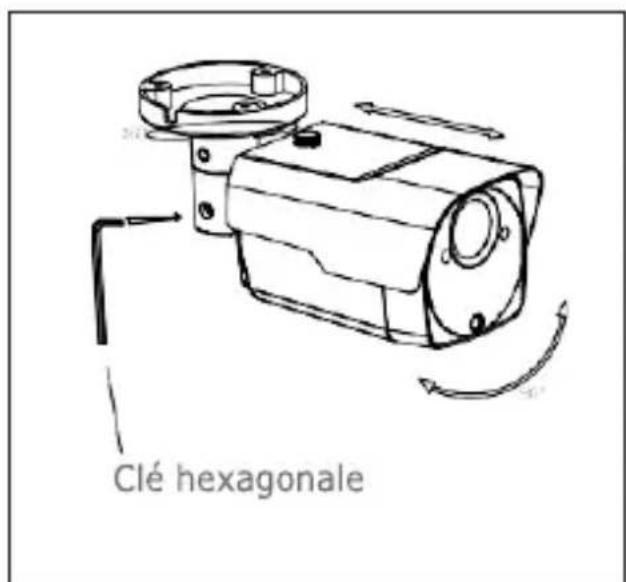

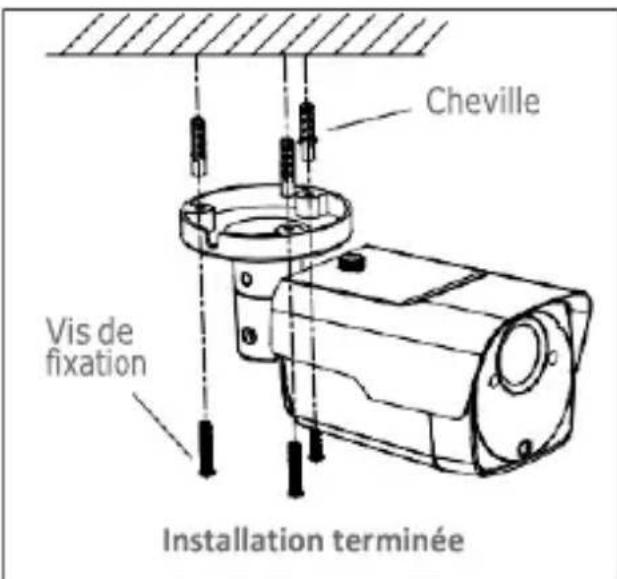

Poser trois chevilles au plafond et fixer l'équipment à l'aide de trois vis de fixation.

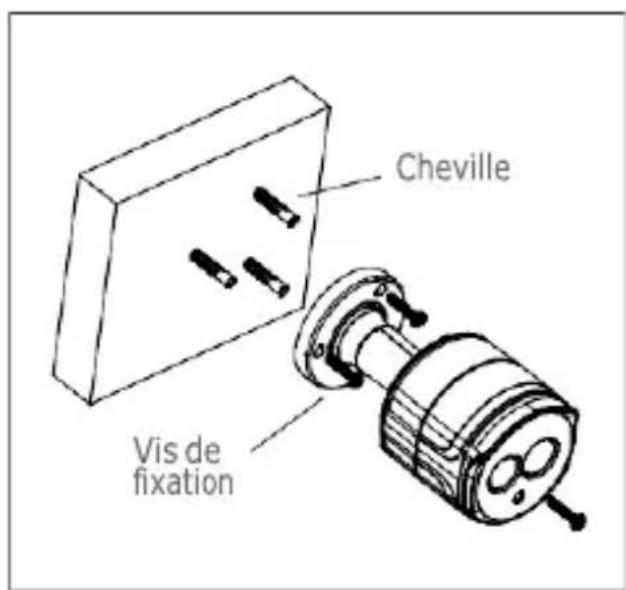

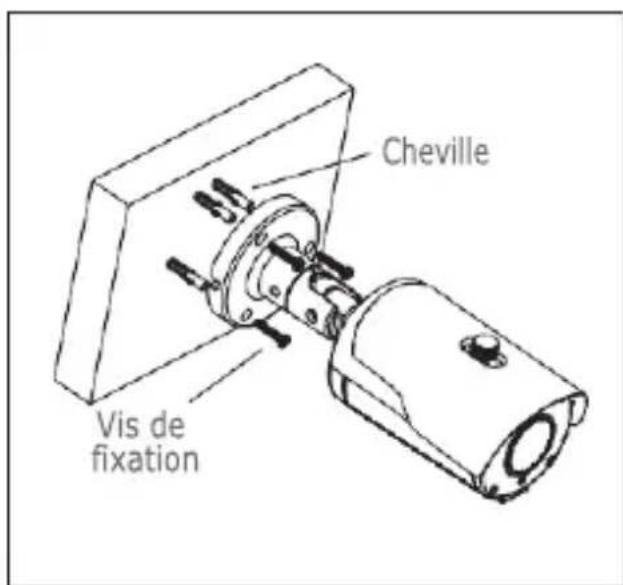

Montage mural

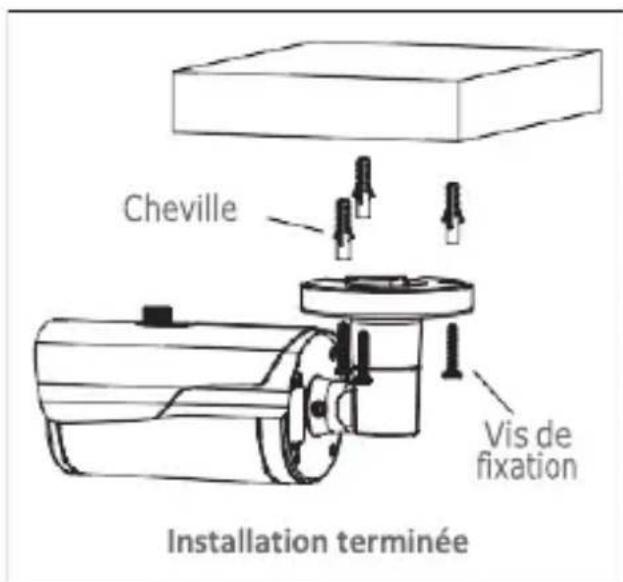

Poser trois chevilles sur le mur et fixer l'équipement à l'aide de trois vis de fixation.

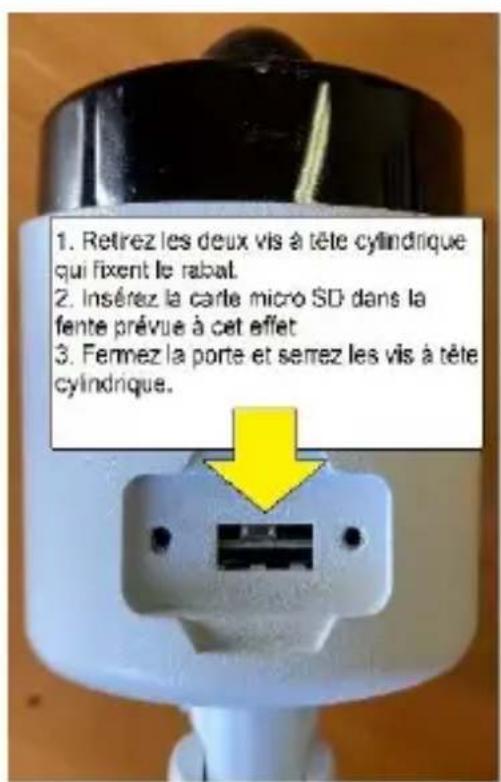

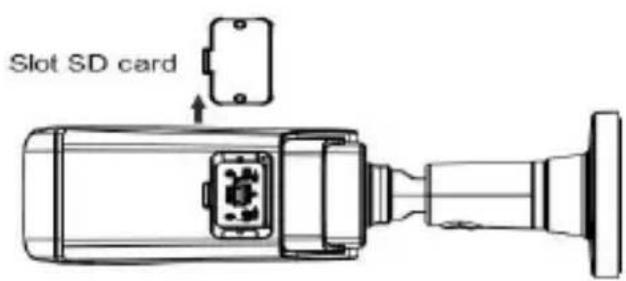

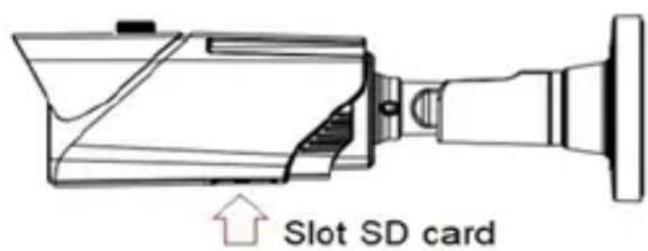

Installation de la carte SD

ATTENTION: cette opération doit être effectuee par du personnel qualifie

INSTALLATION CAMERA MINI DOME

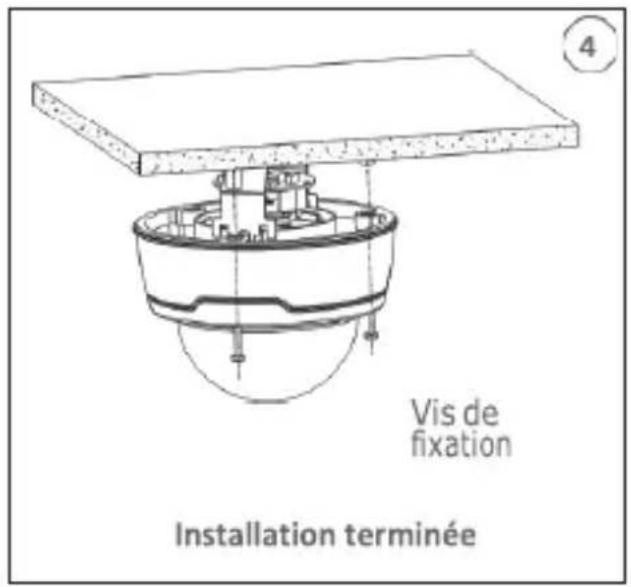

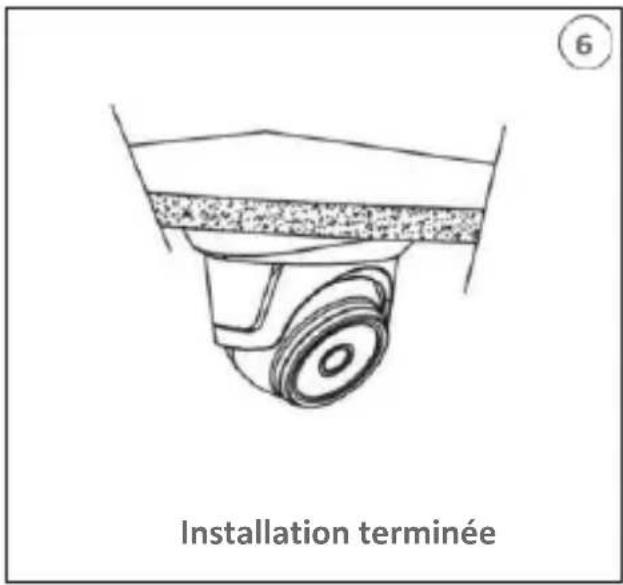

Fixation au plafond

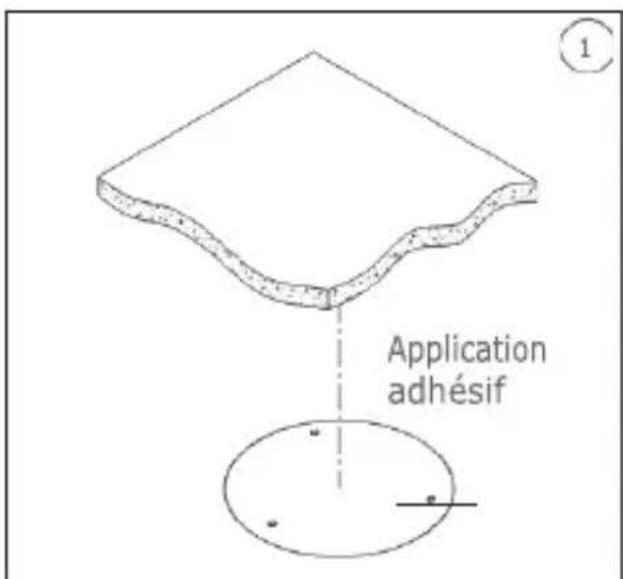

1. Appliquer l'adhesif dans la position correcte.

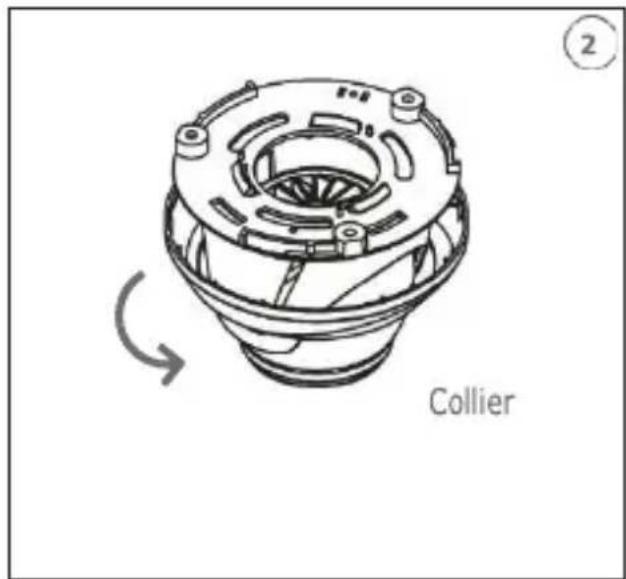

2. Retirer l'écran de laamera, en tournant le collier vers le bas.

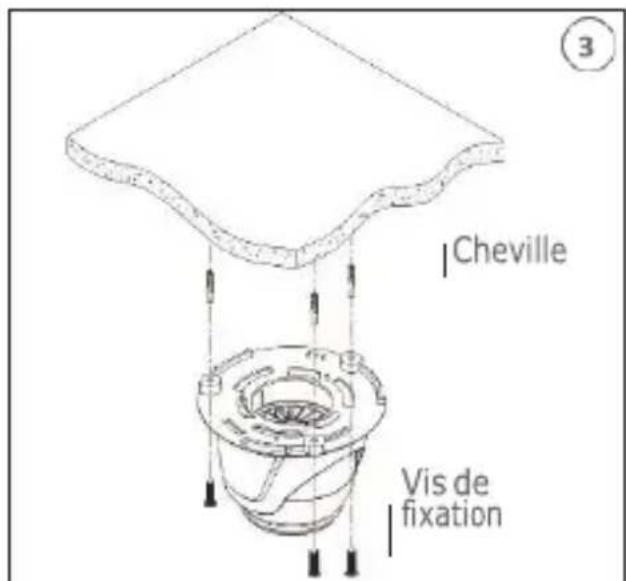

3. Fixer la base en perçant des trous de blocage autour del'adhésif; y insérertrois chevilles et fixer le tout à l'aide de trois vis de fixation.
4. Regler correctement l'angle.

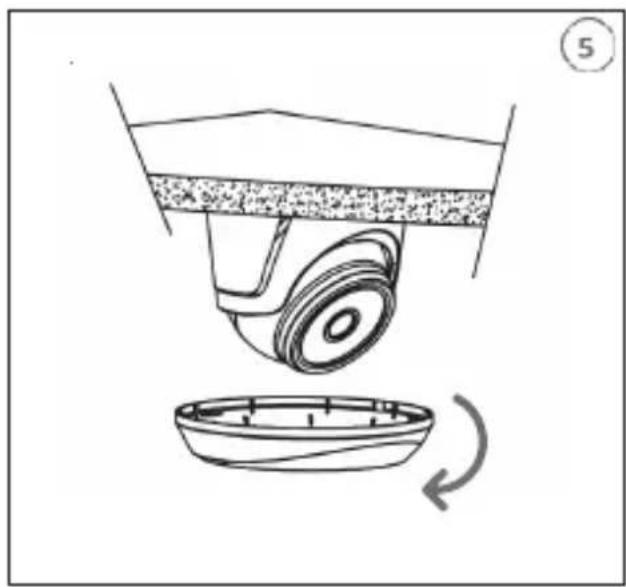

5. Reposer l'écran en tournant le collier vers le haut.

Installation de la carte SD

INSTALLATION CAMERA MINI DOME

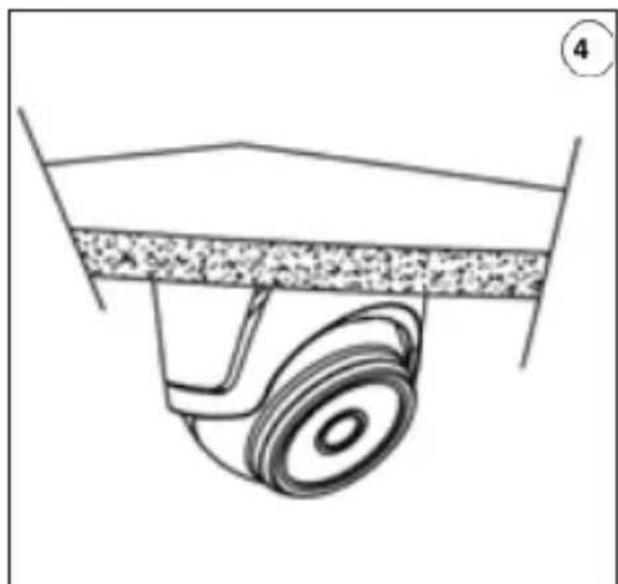

Fixation au plafond

1. Fixer la base au plafond.

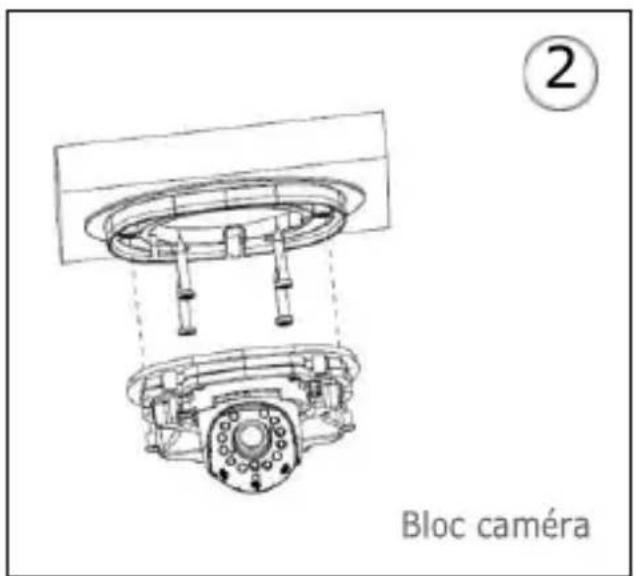

2. Fixer le bloc camera à la base.
3. Régler correctement l'angle.

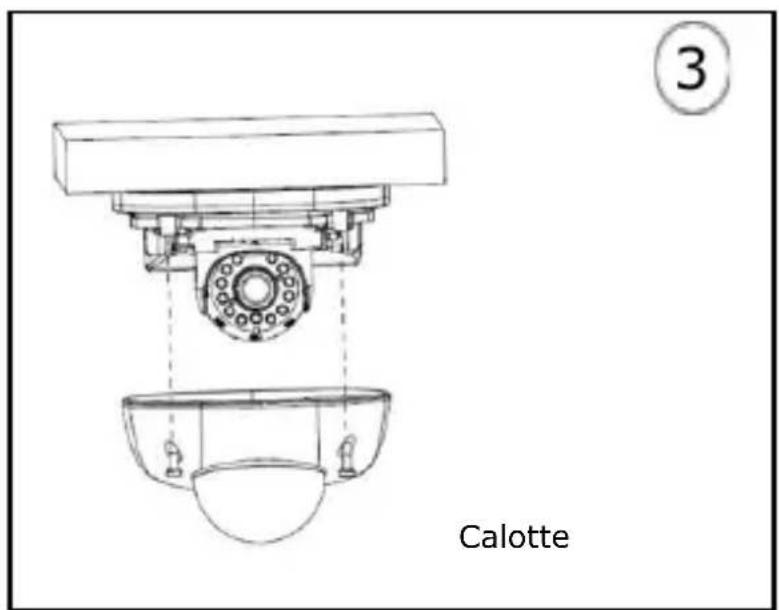

4. Reposer la calotte.

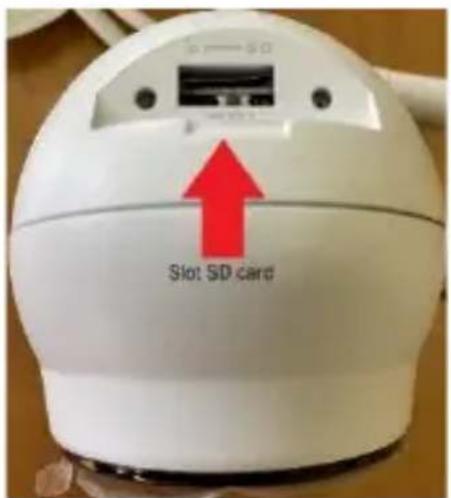

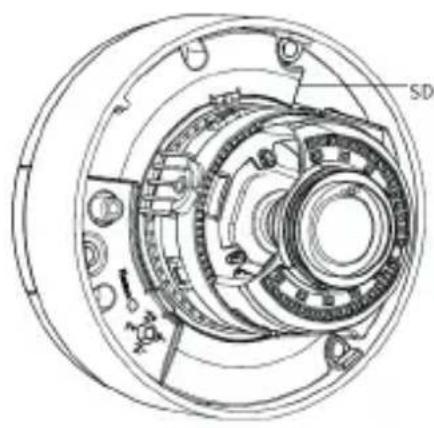

Installation Carte SD

Insérez la carte SD dans la fente indiquée par la flèche

INSTALLATION CAMERA ANTI-VANDALE

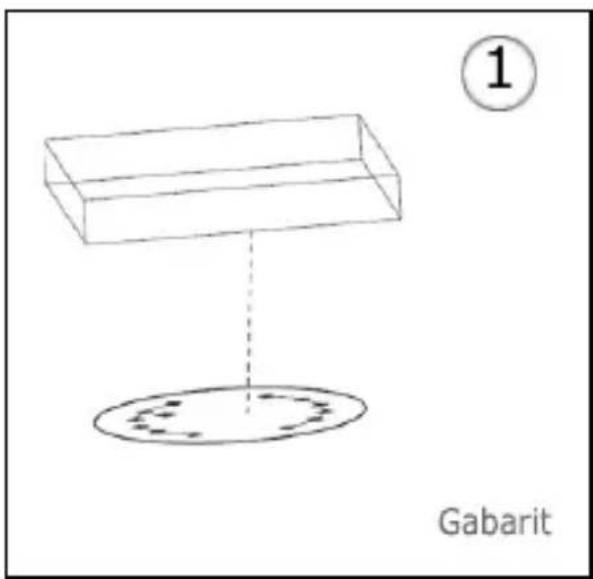

Fixation au plafond

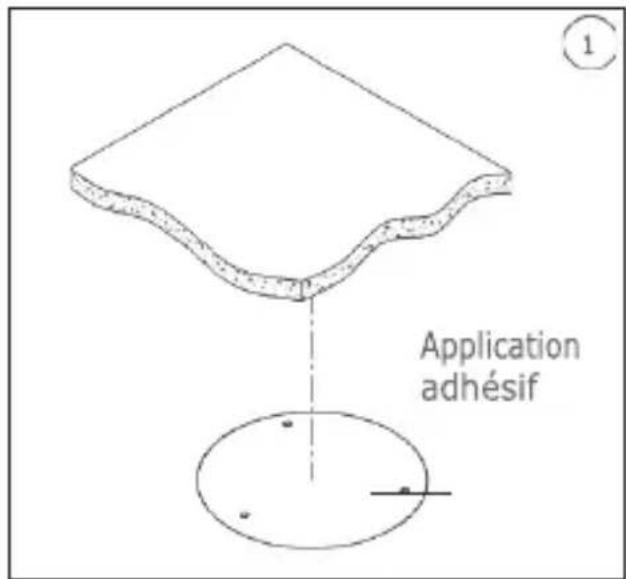

1. Appliquer l'adhesif dans la position correcte.

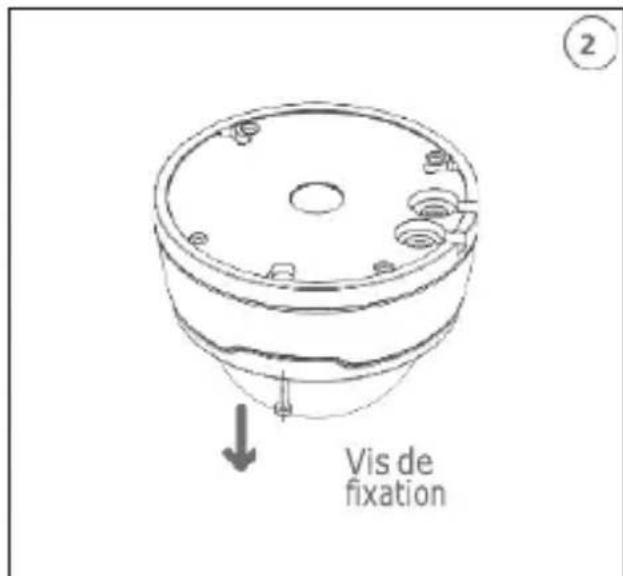

2. Retirer l'élément avant, en desserrant les trois vis de fixation à l'aide d'un tournevis.

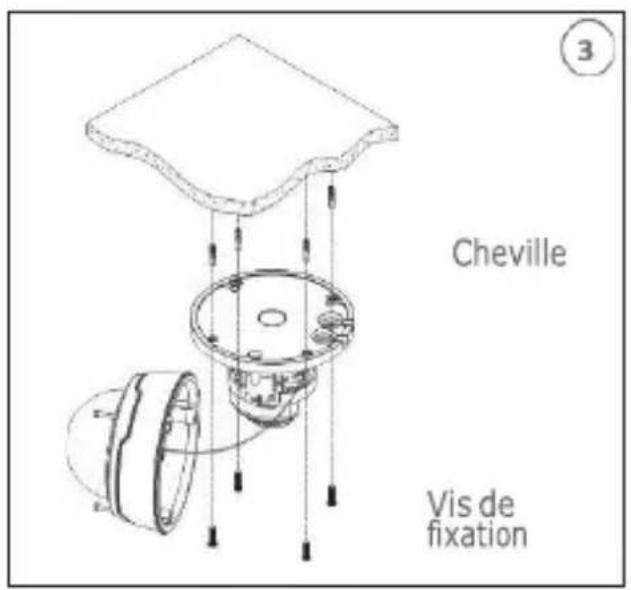

3. Fixer la base enmercant des trous de blocage autour de I'adhesif; y inserer quatre chevilles et fixer le tout a I'aide de quatre vis de fixation. Regler correctement l'angle.
4. Fixer l'element avant sur la base, en serrant les trois vis de fixation.

Installation de la carte SD

SD card slot Slot pour carte SD

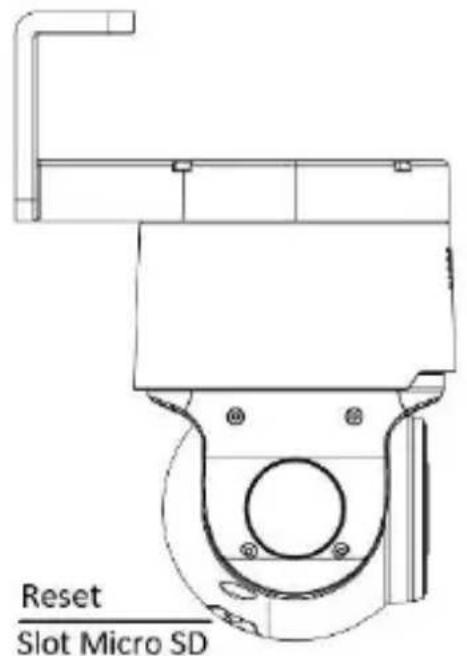

CAMERA PTZ 4K 4X DETERRENCE

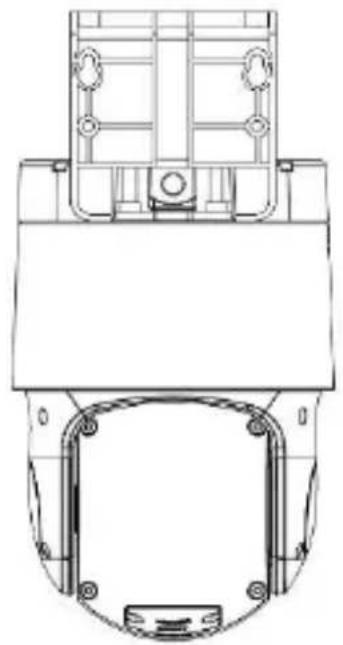

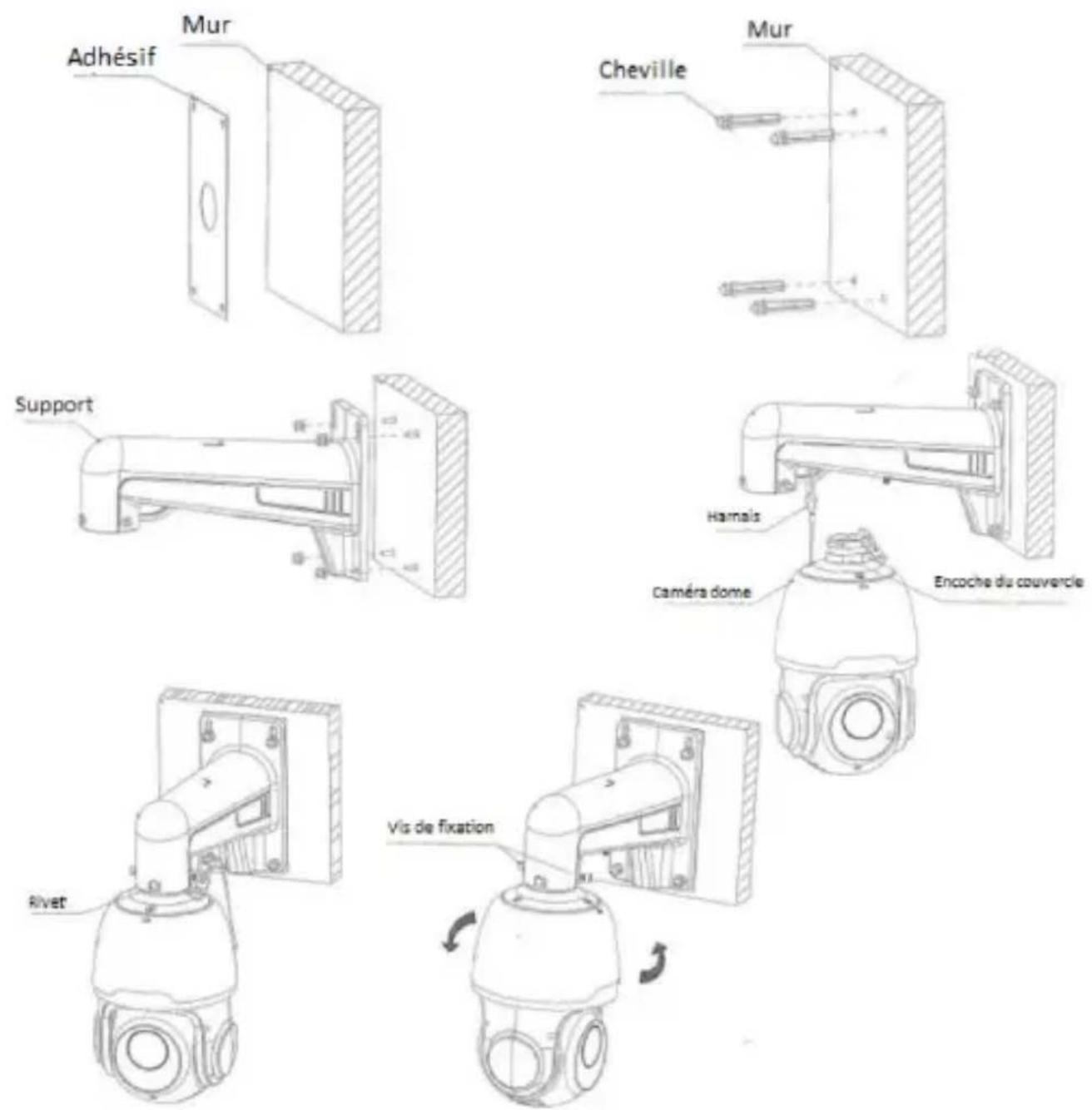

INSTALLATION CAMERA SPEED DOME IP 25X-33X

1. Appliquer l'adhésif à l'emplacement souhaité et percer 4 trough pour les vis de fixation.
2. Insérer les 4 chevilles dans le troughs et fixer le support au mur avec les boulons.
3. Fixer la corde anti-chute du corps de laamera dome dans l'eellet de suspension du support.
4. ÀpRES avoir fait passer le cable de laamera dome à l'intérieur du support, aligner la encoche du couvercle avec la position de la rivette du support et l'insérer dans son trou.
5. ÀpRES avoir tourné laamera dome dans la position correcte, serrer les 2 vis à tête cylindrique sur le support.

Configurations IP de l'unite de filmage

Après avoir mis laamera sous tension, il est nécessaire de la configurer sur le réseau de la maison ou du bureau.

En présence de plusieurs caméras sur un même réseau, il est conseilé de les installer et de les configurer une à la fois.

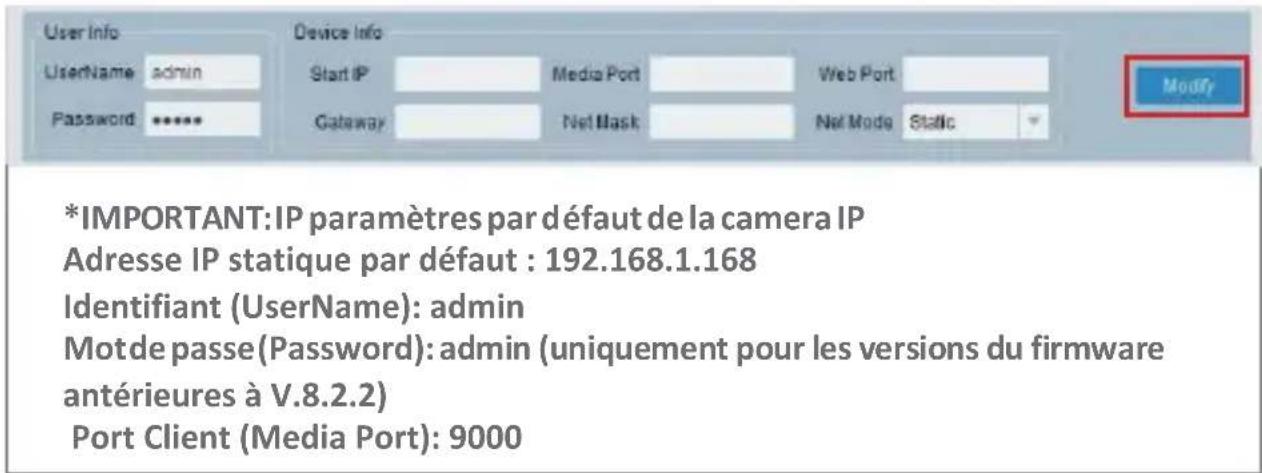

CONNEXION SUR RESEAU IP AVEC SERVICE DHCP

Pour l'installation rapide de laamera sur un réseau avec service d'adressage automatique (DHCP), une adresse IP sera automatiquement attribuée à laamera IP. En l'absence d'adressage automatique (DHCP), l'adresse IP statique par défaut sera 192.168.1.168.

Configuration de laamera IP:

1. Installé le logiciel "Device Config. Le logiciel "Tool" peut être télécharge à l'adresse www.urmet.com. sur la page du produit et en selectionnant la section DOCUMENTATION ET RESSOURCES.

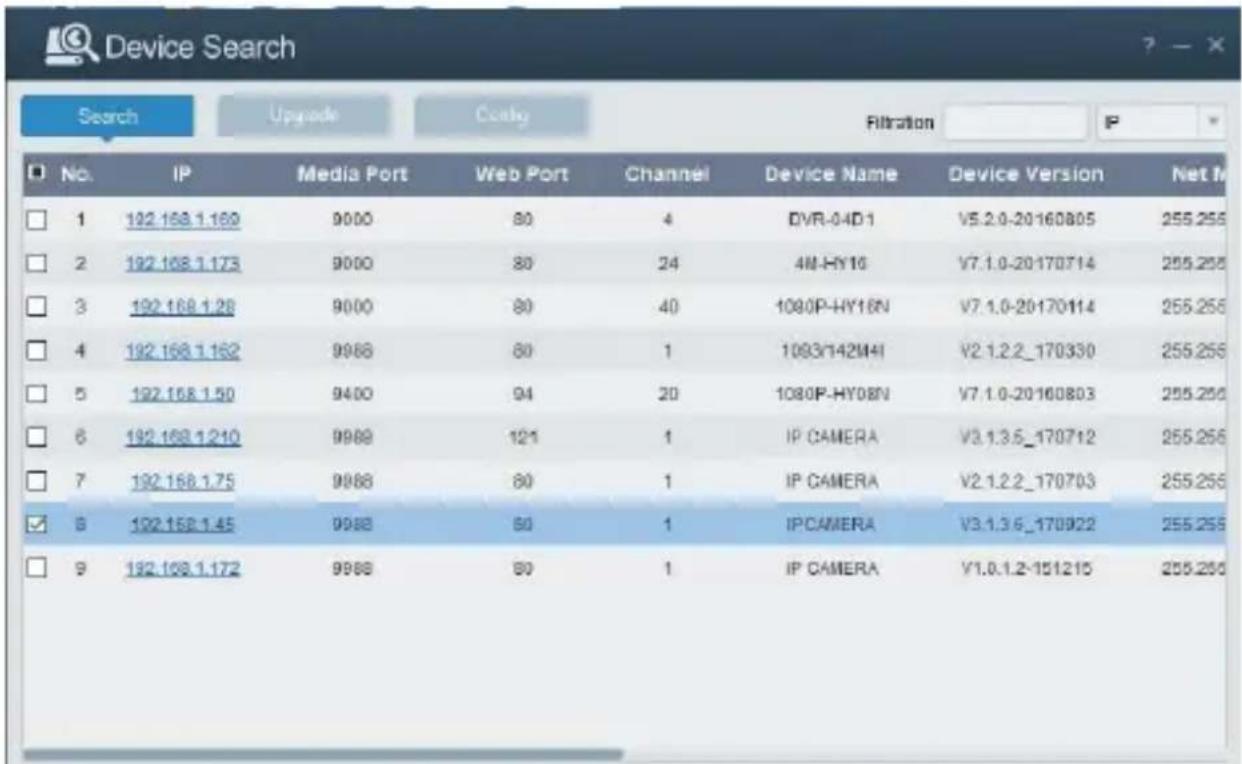

1. Lancer le logiciel "Device Config. Tool. En selectionnant conti tool, le logiciel affichera automatiquement l'adresse IP, le masque de sous-rseau, la passerelle et l'adresse MAC de chaqueamera IP active sur le LAN courant (voir figure suivante).

Si l'adresse IP recherche et l'adresse du PC ne se trouvent pas sur le même réseau, l'utilisateur peut modifier l'adresse IP, le masque de sous-réseau et d'autres paramètres de laamera IP, en utilisant le logiciel "Device Config. Tool". Sélectionner d'abord le dispositif pour modifier l'adresse IP, puis entra r la nouvelle adresse IP, le masque de sous-réseau, la passerelle et le nom utiliser/mot de passer. Entrer le mot de passer du dispositif est appuyer sur "Modify" pour changer son adresse IP.

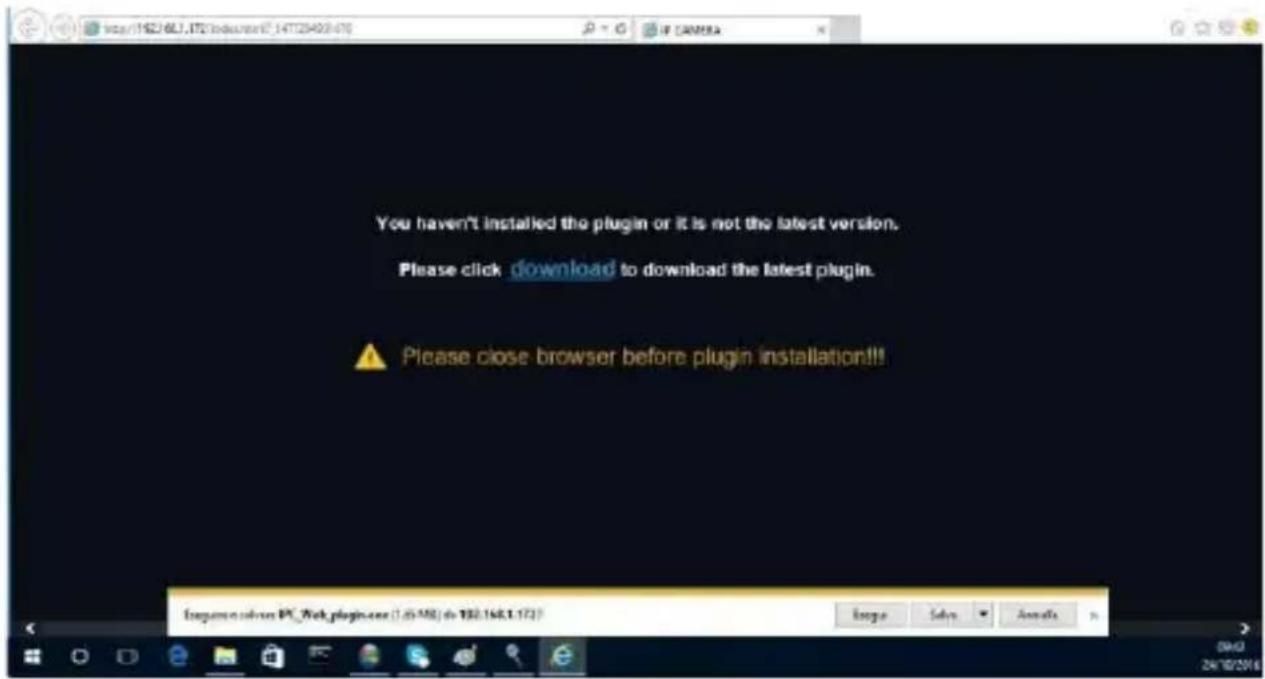

1. Avant d'utiliser Internet Explorer pour proceder au premier accès de la camera IP, il est nécessaire d'installer les plugins en suivant la procedure comme indiqué ci-après:

2. Adresse d'accès IP de la camera IP pour installer le plugin seulement au premier accès. Sur la page du navigateur Web qui s'ouvre sélectionner "Download" (Téléchargement) et ensuite sélectionner "Run" (lancer) sur la page qui s'affiche (voir ci-dessous)

• Attendre le déchargement du plugin. Donner ensuite confirmation à l'installation

de ActiveX.

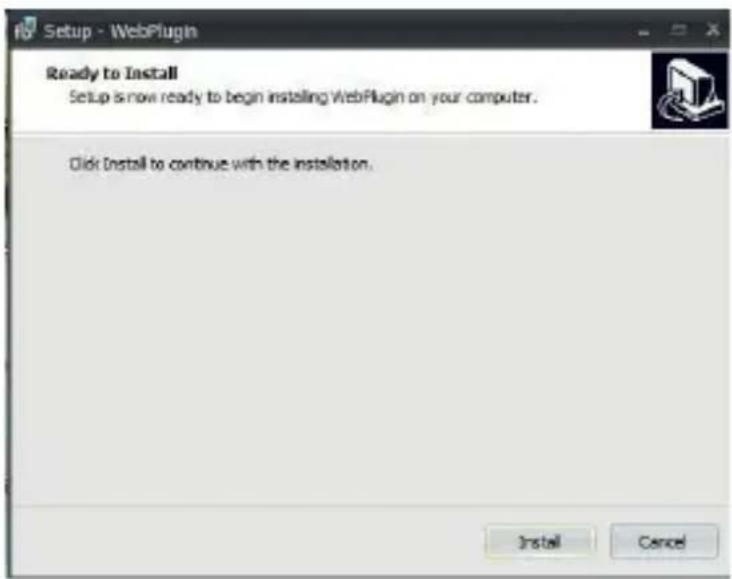

• Sélectionner "Install" et attendre que l'application soit installée.

1. ÀpRES avoir terminé l'installation Active X, fermer la page Web et relancer l'application. Insérer l'adresse IP de laamera.
2. Ouvrez le navigateur et entrez l'adresse IP de laamera (http://192.168.1.168). La fenêtre de creation du mot de passer de l'administrateur s'affiche. Il est nécessaire de définir le mot de passer immédiatement pour protégger votre vie privée. Le mot de passer doit containir une combinaison de 8 à 15 caractères répond aux critères de sécurité requis. Notez le mot de passer et conservez-le dans un endroit sur.

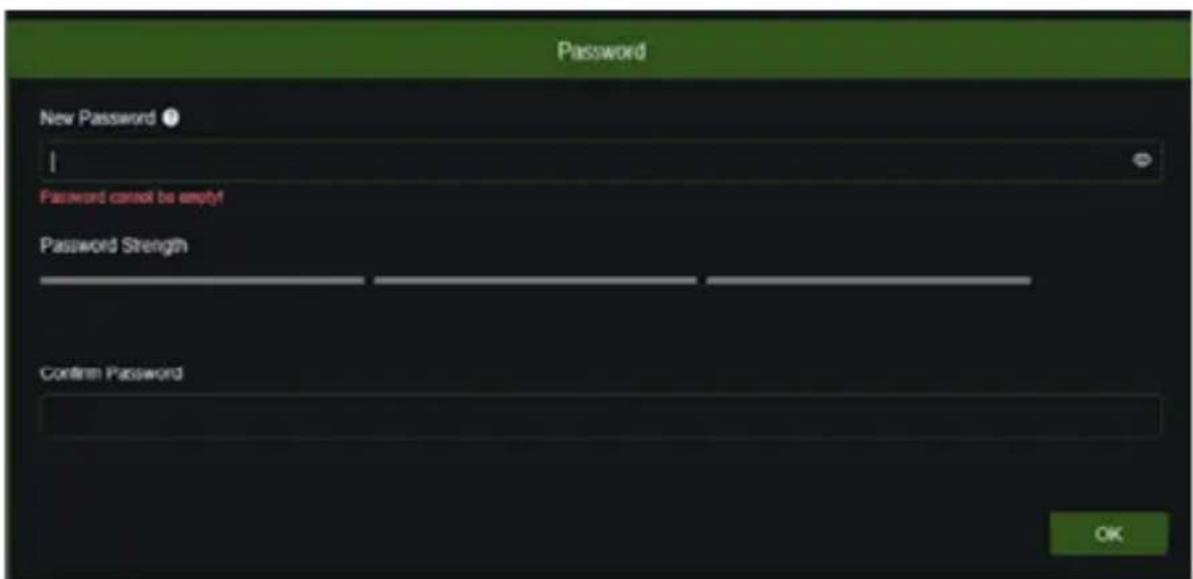

1. Confirmez avec OK. À ce stade, une autre fenêtre apparait dans laquelle vous

pouvez désir et configurer la manière de récapérer votre mot de passer si vous le perdez.

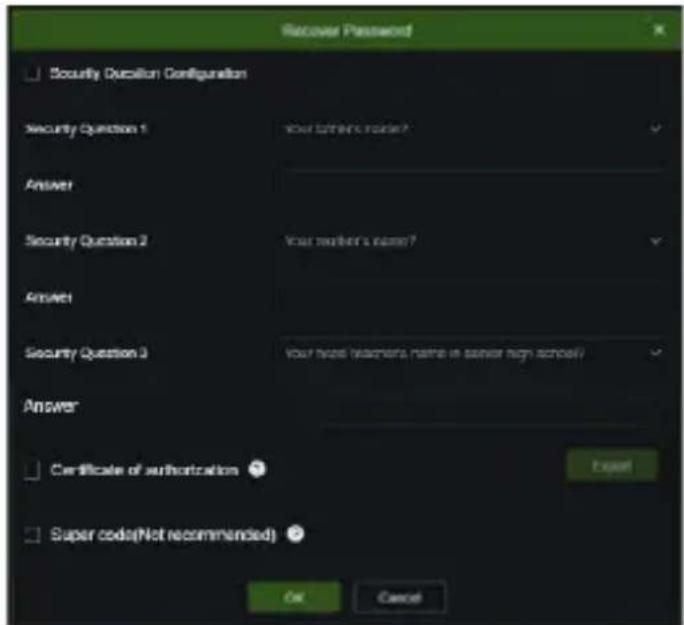

1. Configuration des questions de sécurité :CHOisissez une des questions proposées et replisseez la reponse correspondante.

Certificat d'autorisation : il sera possible d'exporter un certificat qui pourra etreutilise pour définir a nouveau le mot de passer en utilisant la fonction de recupération du mot de passer.

Supercode : en activant cette fonction, il sera possible de contacter le service clientèle d'Urmet pour demander un Supercode qui permettra à l'utilisateur de définir un nouveau mot de passer en utilisant la fonction de récapération du mot de passer.

Une fois les options selectionnées, confirmez avec OK.

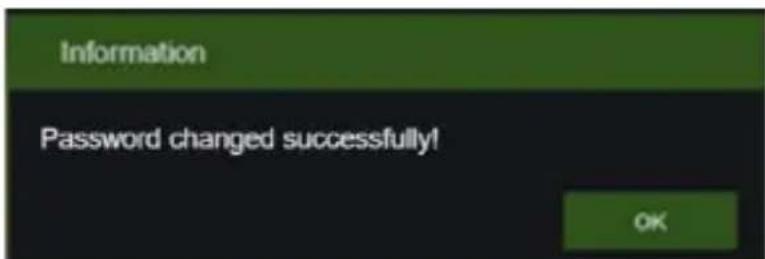

A la fin du processus de changement de mot de passage, la fenêtre suivant apparaitra.

Confirmez avec OK. Si vous ne désissiez aucune méthode de récapération du mot de passage, en cas de perte du mot de passage, il sera nécessaire d'agir directement sur le bouton RESET (situé sur laamera), ramenant ainsi laamera aux paramètres d'usine.

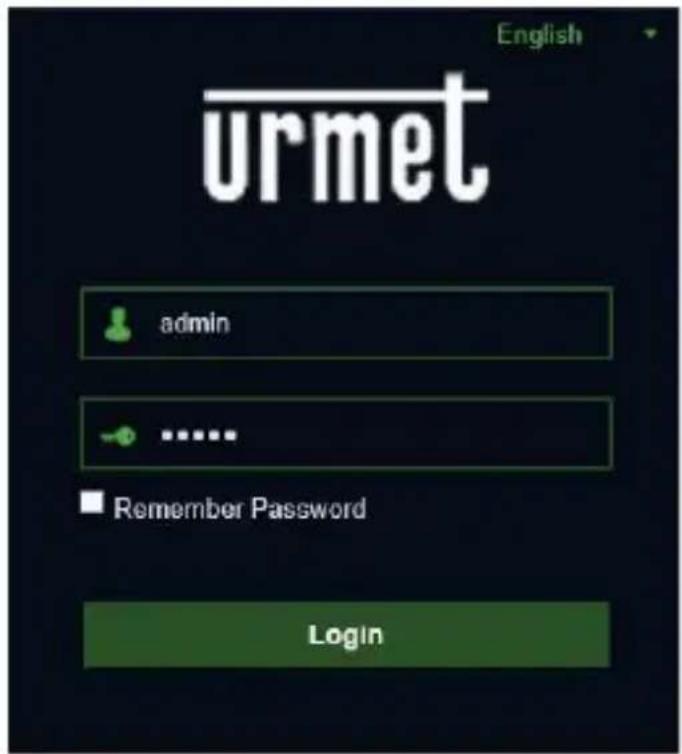

À ce stade, l'écran LOGIN illustré ci-dessous apparait.

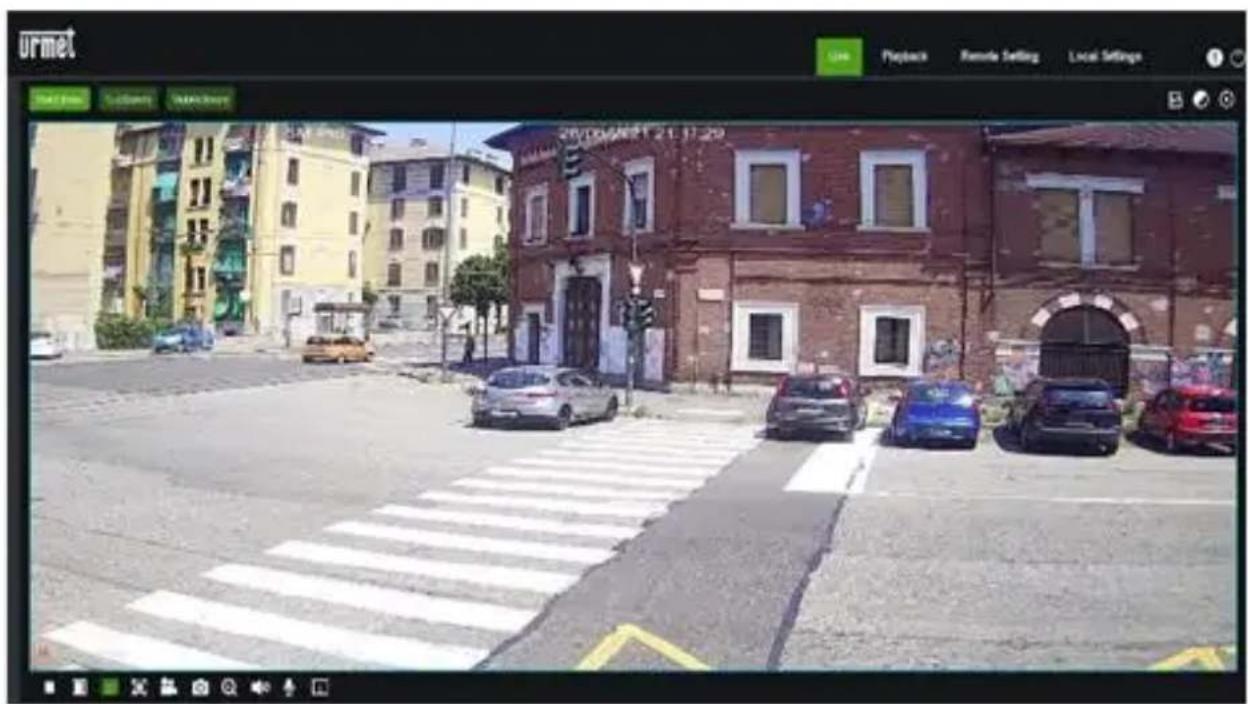

1. A ce stade, sélectionner "Login" pour acceder à l'écran LIVE
2. Appuyer sur les boutons en haut à gauche pour selectionner le flux video (Main Stream, Sub Stream ou Mobile Stream)

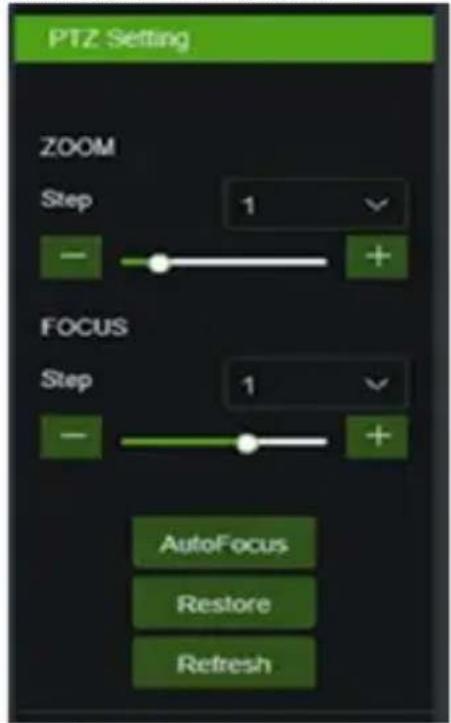

COMMANDE PTZ

(Commande PTZ) la selection de l'icone affiche la fenêtre suivante. Les modèles

de cameras autofocus l'interface PTZ suivante :

Option	Valeur	Explication
Zoom	Step/-/+	Règle manuellement le zoom (+ augmente / - diminuè)Step: définit la vitesse d'exécution du zoom
Focus	Step/-/+	Règle manuellement lamiseau point (+ augmente / - diminuè)Step: définit la vitesse d'exécution de la mise au point
AutoFocus	/	Effectue automatiquement le réglage de la mise au point
Restore	/	Remet à zéro les paramètres d'usine del'interface PTZ (y compris la mise au point)
Refresh	/	Metà jour les paramètres del'interface PTZ avec les modifications apportées aux paramètres (y compris lamie au point)

REMARQUE

Pour plus de détails et de précisions techniques sur la programmation (par exemple, les algorithms d'analyse video), le réglage (par exemple, les contrôleurs d'image) et la configuration (par exemple, la gestion des privilèges des utilisateurs), veuillez vous reporter au manuel technique de laamera.

LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (Déchets d'équipements électriques et électroniques)

Ce symbole apposé sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.), ne peuvent être jetés avec les autres déchets menagers.

La mise au rebut incontrélée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
