MANUALE UTENTE VK 1099/402 GROTHE

2
Informazioni generali 3

AVVERTENZE 3

Installazione 6

INSTALLAZIONE BULLET CAMERA 6
INSTALLAZIONE MINIDOME CAMERA 9
INSTALLAZIONE MINI FLAT CAMERA 10
INSTALLAZIONE VANDAL-PROOF DOME CAMERA 12
TELECAMERA PTZ 4K 4X DETERRENCE 13
INSTALLAZIONE TELECAMERA SPEED DOME IP 25X-33X. 14

Configurazioni IP dell'unità di ripresa 14

CONNECTIONSU RETEPCON SERVIZIO DHCP 15

CONTROLLO PTZ 21

Informazioni generali

Gentile Cliente,

La ringraziamo per l'acquisto di quello prodotto.

La presente guida le permettera una rapida messa in funzione delle unità di ripresa IP H.265 di URMET S.p.A.

Prima di usare l'apparecchiatura, legga e conservi questo documento con attenzione e in un luogo disponibile reperibile per poterlo consultare prontamente quando necessario.

\*NOTABENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Umet. Per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

E opportuno prevedere a monte degli apparecchi un idoneo interrottore di sezionamento e di protezione.

In caso di quasto e/o cattivo funzionamento togliere l'alimentazione tramite l'interruttore generale.

Utilizzare unicamente l'alimentatore fornito a corredo del prodotto.

Precauzioni per la sicurezza

Per prevenir il rischio di incendio e folgorazione, evitare di esporre il dispositorio alla pioggia o all'umidità e di introdurre al suo interno qualsiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il dispositorio della rete di alimentazione e farlo controllinga da personale qualificato.

In nessun caso il dispositorio deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare esta apparecchiatura lontano alla portata dei bambini; in caso contrario questi potrebbero danneggiarla, o danneggiarla accidentalemente.

Non toccare esta apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contentatore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In quello caso contattare il rivenditore o l'installatore autorizzato.

Precauzioni per l'installazione

Prima di installare la telecamera verificare nelle sue caratteristiche tecniche che il grado di protezione IP sia idoneo all'ambiente in cui verrà montata. Il grado IP è garantito esclusivamente se l'installazione del prodotto viene eseguita a regola d'arte.

Evitare di puntare direttamente l'obiettivo contro il sole o contro luci intense,anche se la telecamera è spenta; il soggetto da riprendere non deve essere in controuce.

Evitare di puntare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può essere i colori. Usare l'obiettivo AUTO-IRIS in condizioni di luce variabile.

Non posizionale questa apparecchiatura su alcuna superficie instabile (ad es., un tavolo lavorante o inclinato). In caso contrario l'apparecchiatura potrebbe cadere con seguenti danneggiamenti o guasti meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o quale ultro materiale estraneo cesserne l'utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In quello caso contattare il rivenditore o l'installatore autorizzato.

Non coprire l'apparecchiatura con un panno quando sta funzionando per evitare deformazioni del contentatore esterno e surriscaldamento delle parti interne con seguente possibilità di incendio, scosse elettriche o guasto meccanico.

Non avvincare magneti od oggetti magnetizzati al dispositivo in quanto ciò potrebbe causare anomalie di funzionamento.

Non usare esta apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: quello intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).

Precauzioni d'uso

Assicurarsi dell'integrità dell'apparecchio dopo averlo molto dall'imballo.

Controllare che la temperatura d'esercizio sia nei limiti indicati e che l'ambiente non sia particolaremente umido.

Evitare di puntare la telecamera contro il sole per non danneggiare il sensore.

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e eventuale sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il disposativo, al fine di evitare deformazioni, deterioramenti o graffiti della finitura

della vernice.

Prima di effettuare qualiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica.

Registrazione immagini

Questa apparecchiatura non è progettata come antifurto ma principamente per trasmettere ed eventualmente per registrar immagini. Percio, qualora l'utilizzatore subisce un furto, la società URMET S.p.A. non può considerata responsable di alcuna perdita o danno seguente.

Effettuare una registrazione di prova prima di utilizzato l'apparecchiatura per verificare che l'operazione avvenga correttamente. Tenere in considerazione che se l'utente subisce quale perdita o danno a causa di errata impostazione di osservazione, utilizzo, funzionamento impropero o malfunzionamento dell'apparecchiatura, la società URMET S.p.A. non più essere considerata responsable per l'eventuale perdita di dati memorizzati. Questa apparecchiatura contiene componenti elettronici di precisione. Per garantire la registrazione corretta delle immagini, non sottoporla ad urti o colpi durante tale operazione.

Privacy e Copyright

La telecamera IP è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo è inoltre vietata la registrazione di immagini protette da Copyright.

Gli utenti del prodotto sono responsabili per il controllo e il rispetto di tutte le norme e gli statuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON potra essere ritenuto responsable per un utilizzo di quello prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware

Verificare periodicamente sul site web Urmet nella sezione specifica del prodotto la presenza di aggiornamenti software e/o firmware (accedere al site www.urmet.com nella sezione Prodotti "AREA VIDEOSORVEGLIANZA", digitare il codice prodotto di riferimento nel Campo di ricerca e spostarsi su DOCUMENTAZIONE E RISORSE).

Configurazione di rete

La telecamera è impostata in modalità DHCP. Se la rete in cui va installata non supporta l'indirizzato dinamico (DHCP), la telecamera attiva automaticamente l'indirizzo IP di fabbrica 192.168.1.168. Utilizzando il software Urmet "Device Config. Tool" con la telecamera è possibile modificare tale l'indirizzo IP di fabbrica e le altre configurazioni di rete della telecamera in modo che quest'ultima non crei conflitti con altri dispositivi in rete.

Connessioni di rete

Quando si effettua una connessione con un pc remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo "unicast" (TCP, RTP, UDP).

Il disposativo è in grado di supportare fino a 10 connessioni "unicast"; è quindi possibile visualizzare il flusso video da un massimo di 10 postazioni (pc o smartphone) Remote in contemporanea, compatibilmente con la banda disponibile.

Installazione

INSTALLAZIONE BULLET CAMERA

Fissaggio a soffitto

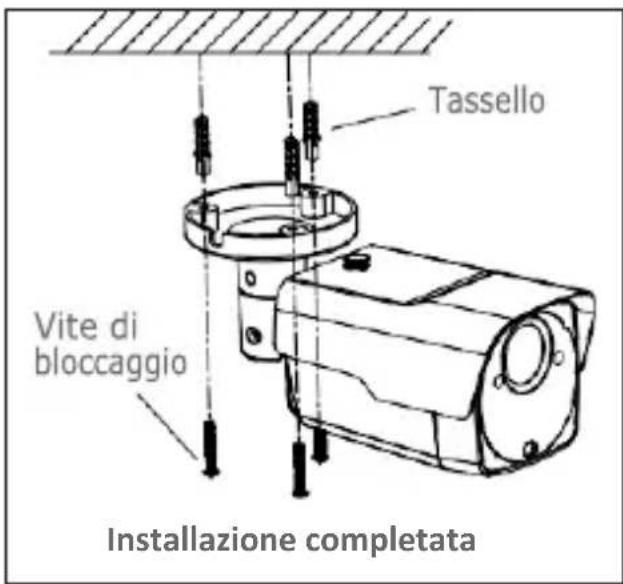

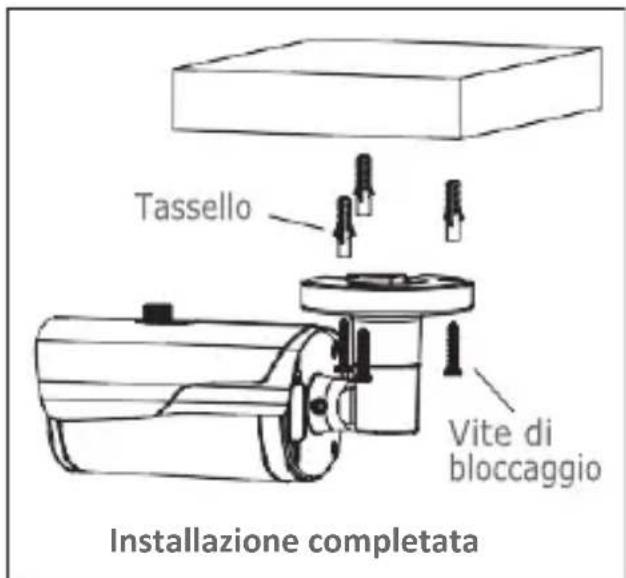

Inserire tre tasselli nel soffitto e fissare l'apparecchiatura con tre viti di bloccaggio.

Montaggio a parete

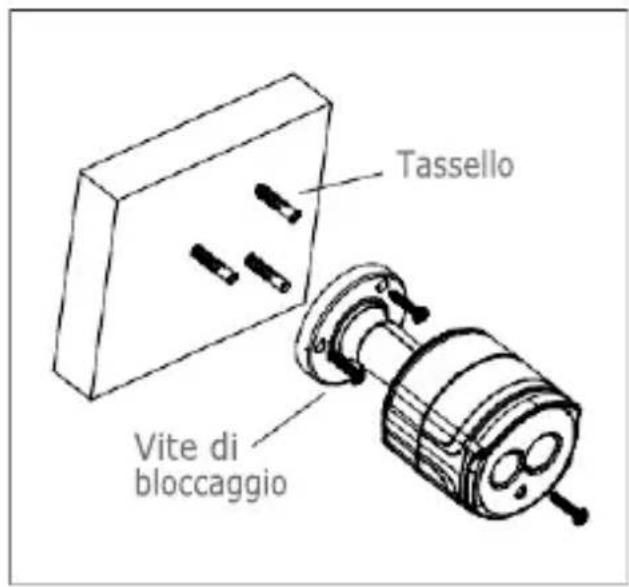

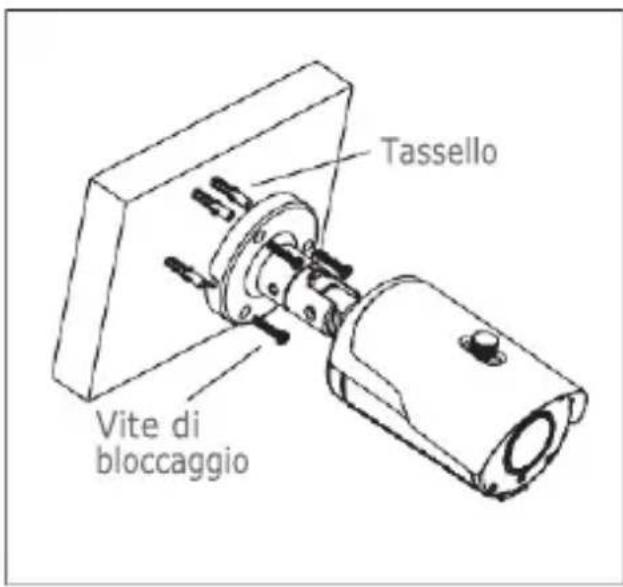

Inserire tre tasselli nella parete e fissare l'apparecchiatura con tre viti di bloccaggio.

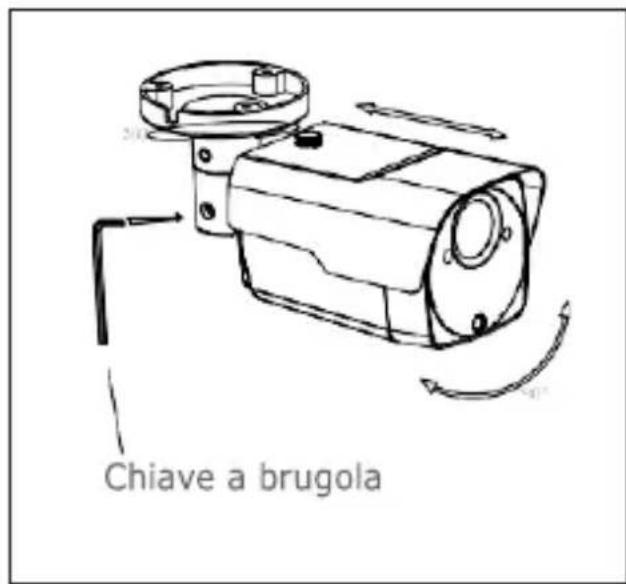

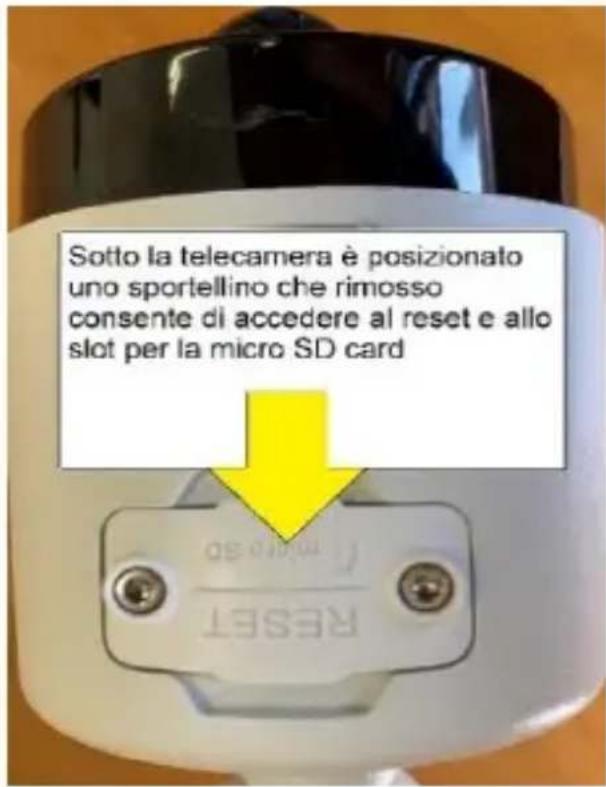

Installazione SD Card

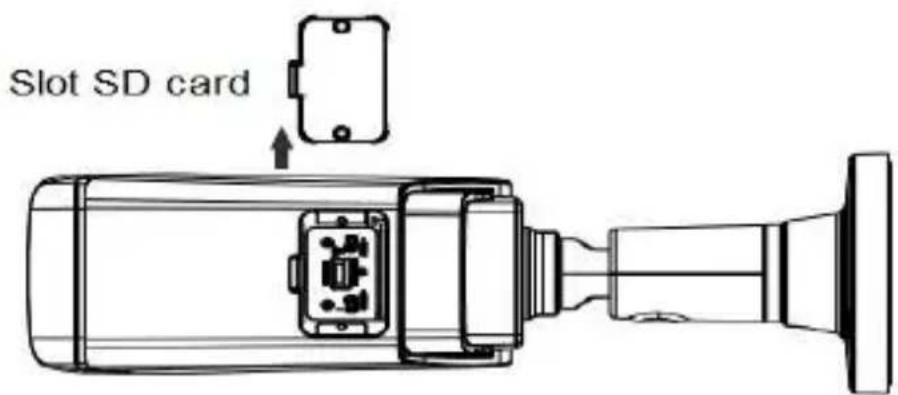

Installazione SD Card modello 1099/208A

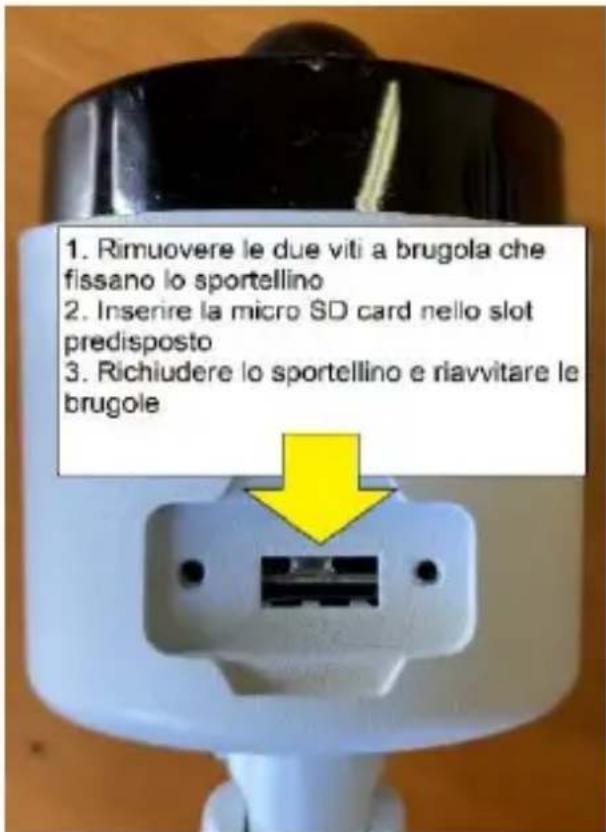

ATTENZIONE: questa operazione deve essere effettuata da personale qualificato

INSTALLAZIONE MINI DOME CAMERA

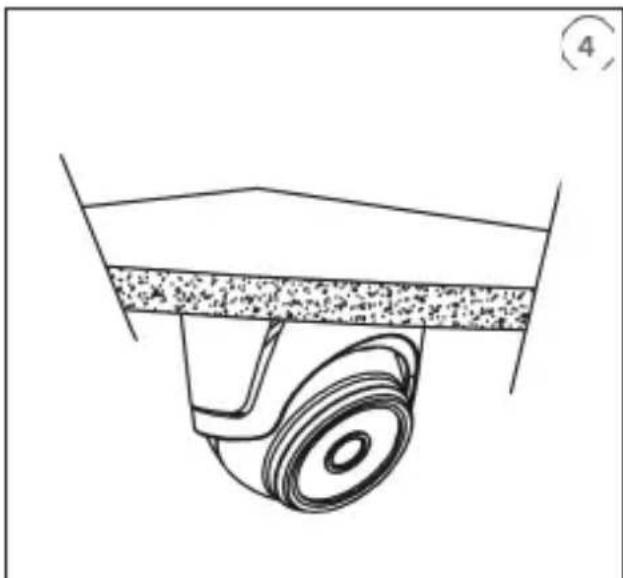

Fissaggio a soffitto

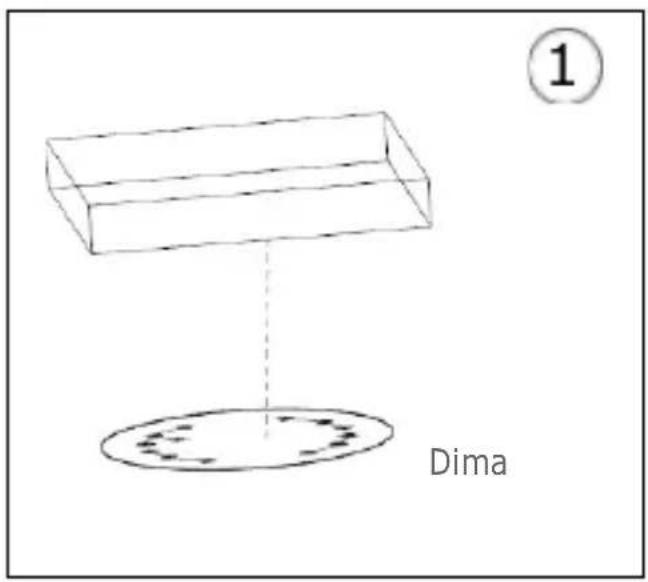

1. Applicare l'adesivo nella posizione corretta.

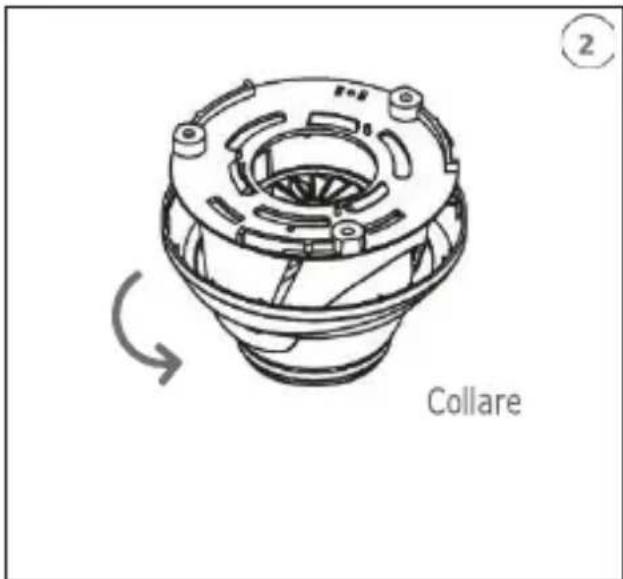

2. Rimuovere lo schermo della telecamera, ruotando il collare in senso anti-orario verso il basso.

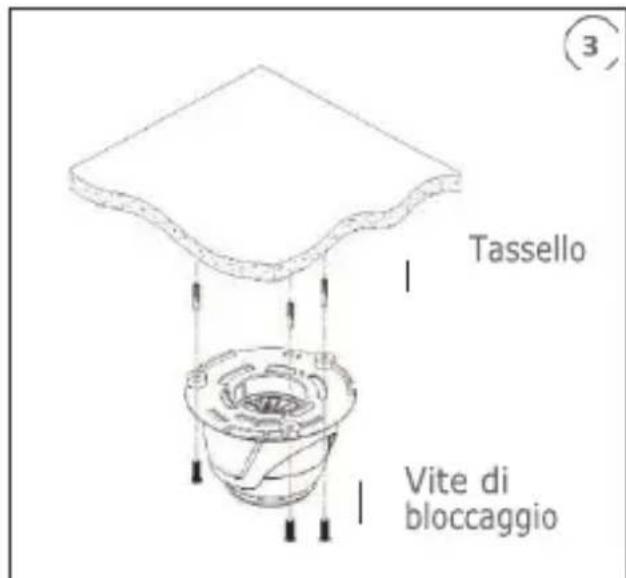

3. Fissare la base praticando fori di bloccaggio intorno all'adesivo, inseire tre tasselli e fissare il tutto mediante tre viti di bloccaggio.

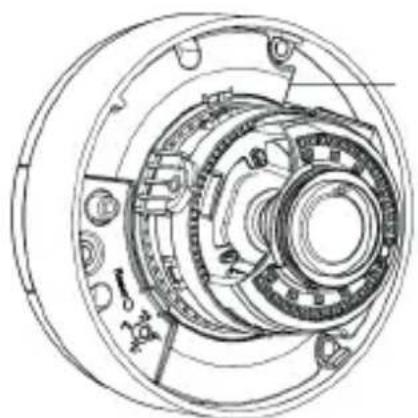

4. Regolare correttamene I'angolazione.

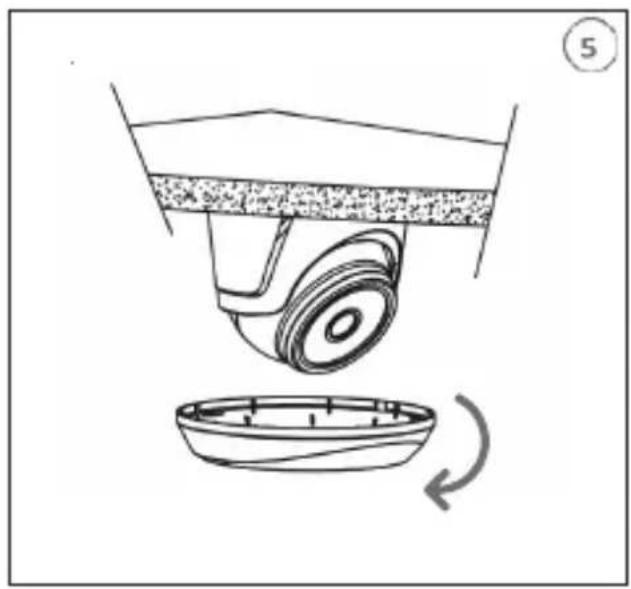

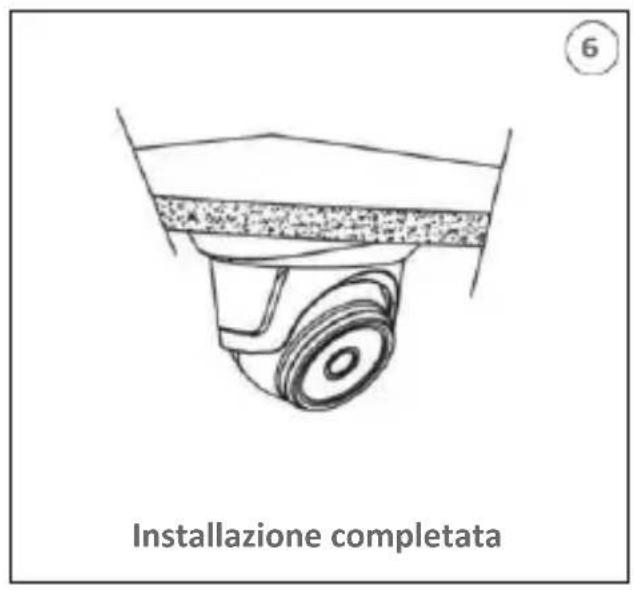

5. Rimontare lo schermo ruotando il collare in senso orario.

Installazione SD Card

INSTALLAZIONE MINI FLAT CAMERA

Fissaggio a soffitto

1. Fissare la staffa di fissagio al soffitto.

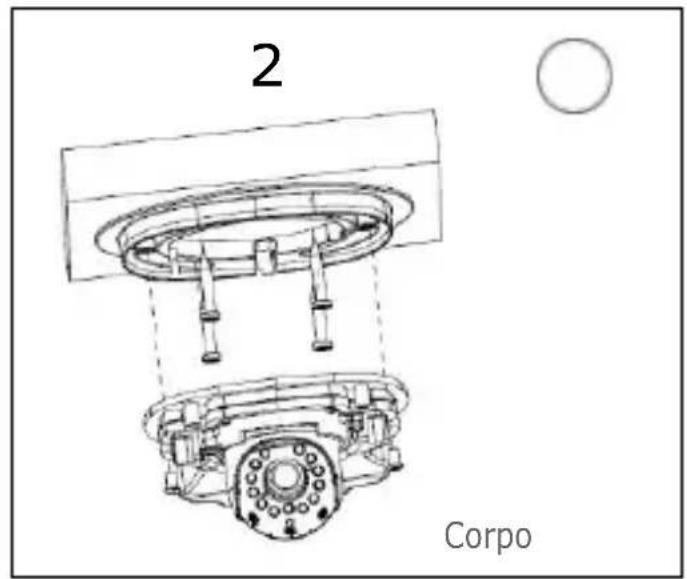

2. Fissare il corpo telecamera al soffitto.

3. Regolare correttamene I'angolazione ruotando il corpo telecamera.

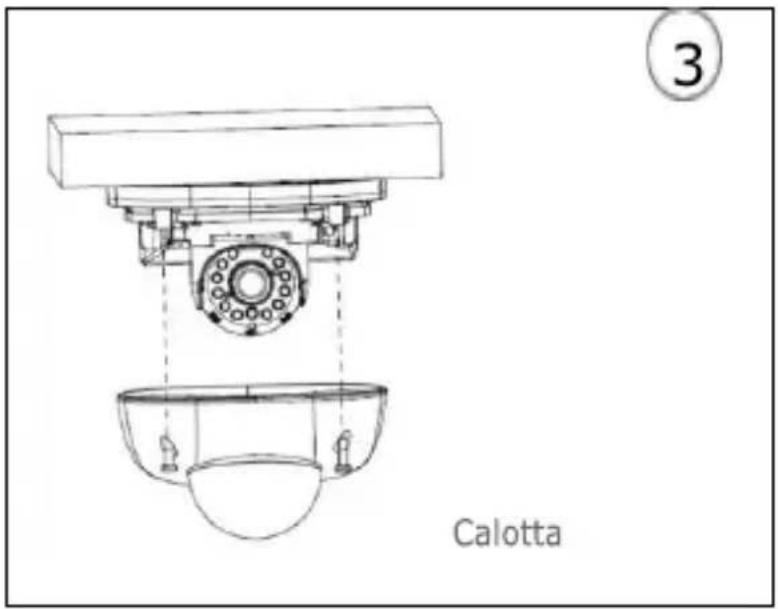

4. Applicare la calotta superiore della telecamera.

Installazione SD Card

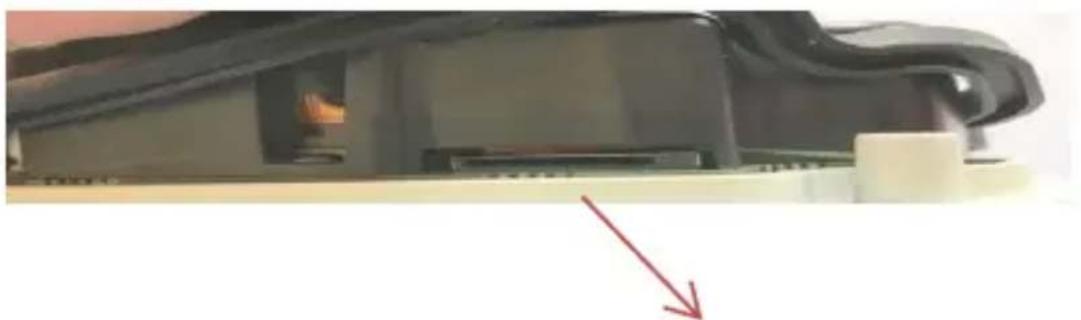

Installare la SD Card nell'alloggamenti indicate alla freccia

INSTALLAZIONE VANDAL-PROOF DOME CAMERA

Fissaggio a soffitto

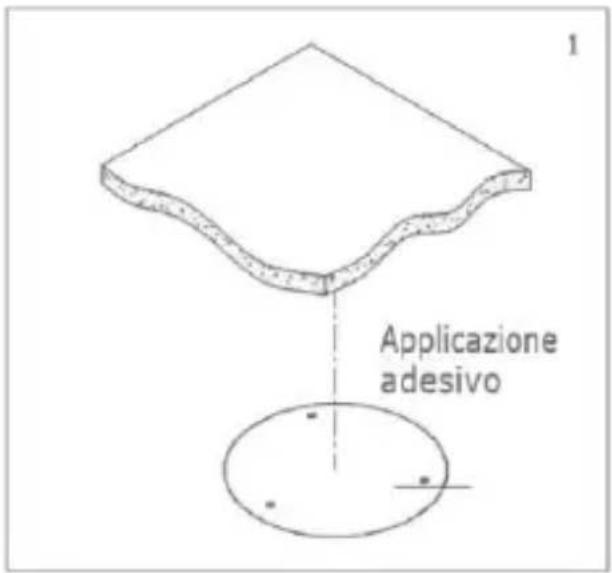

1. Applicare I'adesivo nella posizione corretta.

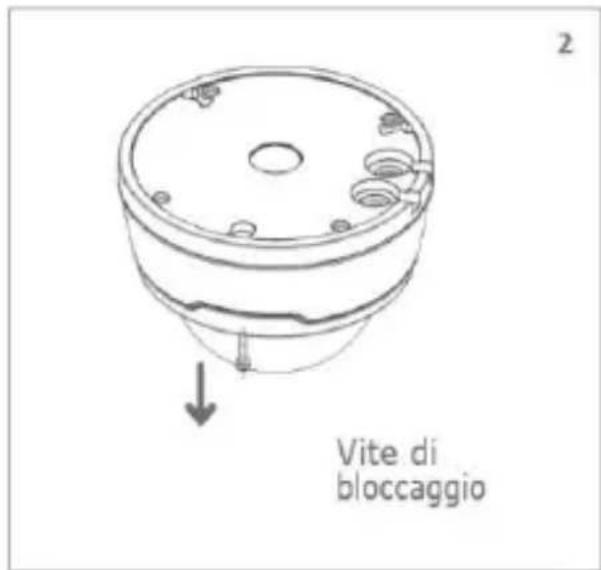

2. Rimuovere il componente anteriore, allentando le tre viti di bloccaggio con l'ausilio di un cacciavite.

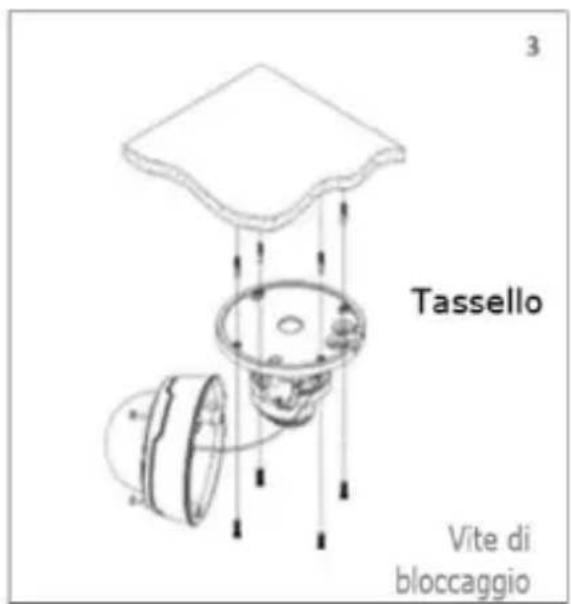

3. Fissare il piedestallo praticando fori di bloccaggio intorno all'adesivo, insertirvi quattro tasselli e fissare il tutto mediate quattro viti di bloccaggio. Regolare correttamente l'angolazione.

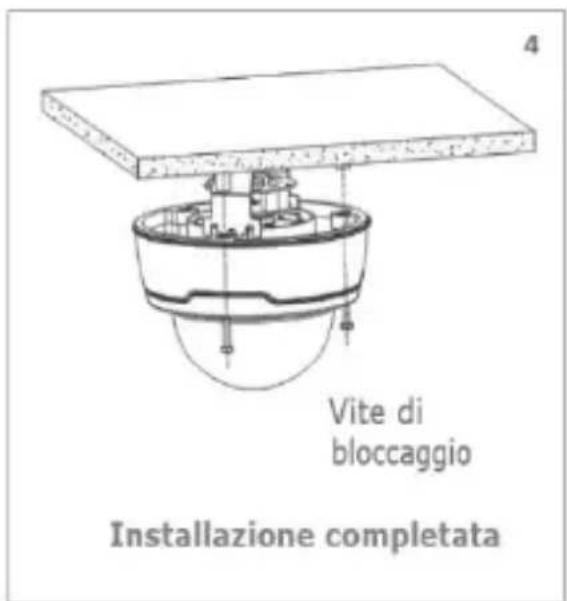

4. Fissare il componente anteriore sul piedestallo, serrando le tre viti di bloccaggio.

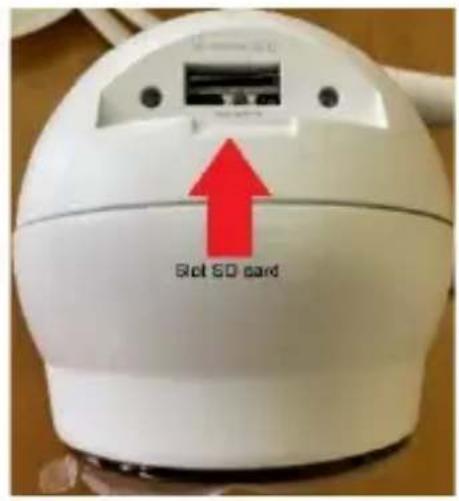

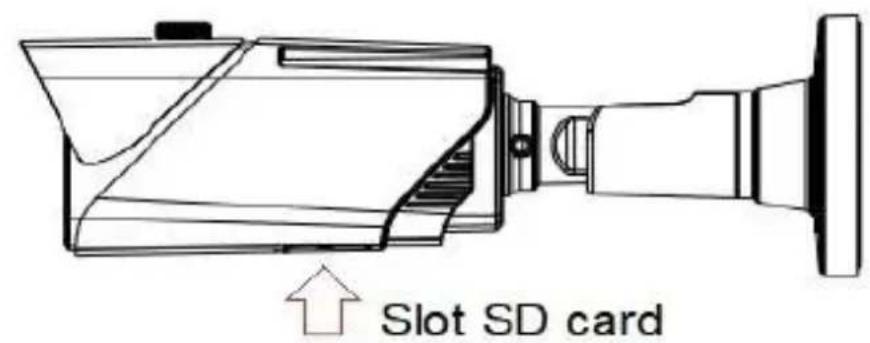

Slot SD card

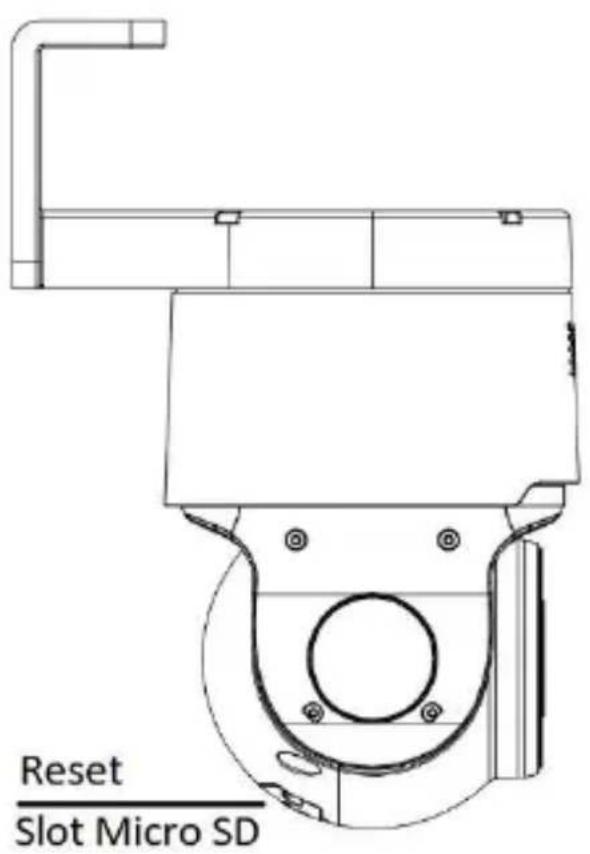

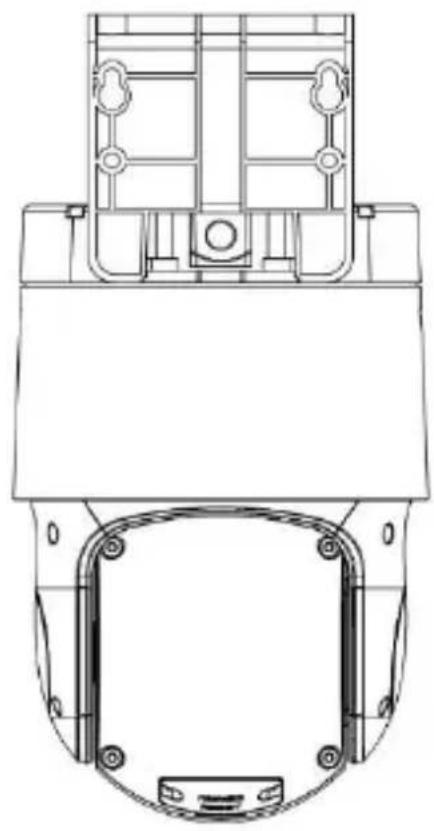

TELECAMERA PTZ 4K 4X DETERRENCE

INSTALLAZIONTELECAMERA SPEED DOME IP 25X-33X

Fissaggio a parete

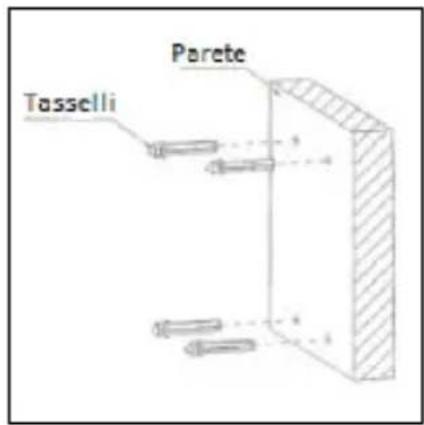

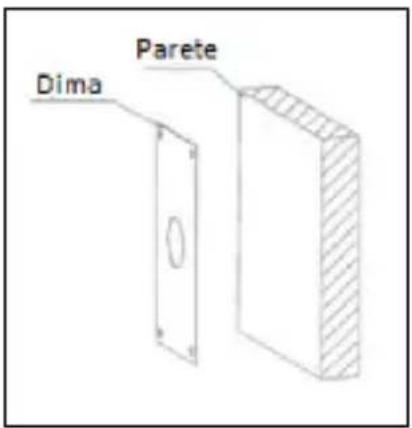

1. Applicare l'adesivo nella posizione desiderata e praticare i 4 fori per le viti di fissaggio.

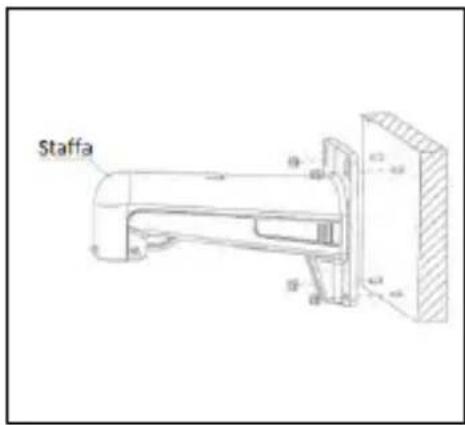

2. Inserire i 4 tasselli nei fori praticati e fissare la staffa alla parete con i bulloni.

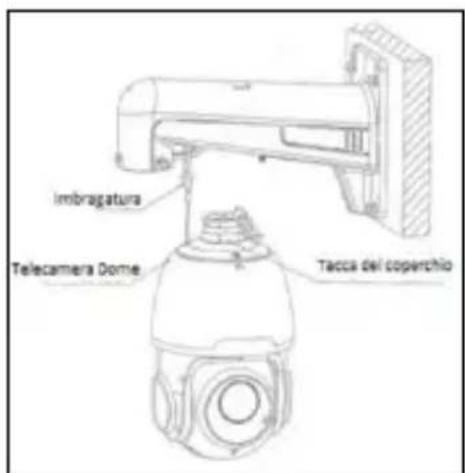

3. Fissare la fune anticaduta del corpo della telecamera dome nell'occhiello di sospensione della staffa.

4. Dopo aver fatto passare il cavo della telecamera dome all'interno della staffa, allinare la tacco del coperchio con la posizione del rivetto della staffa e inserirlo nel suo foro.

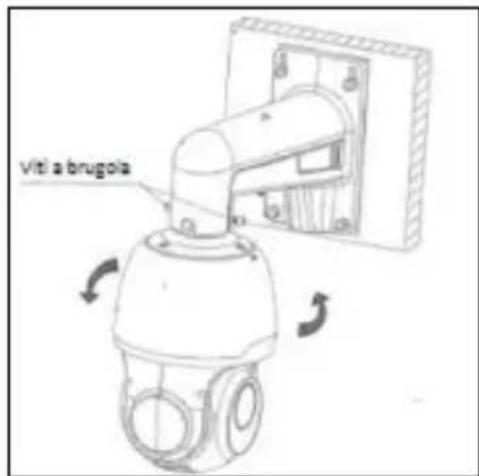

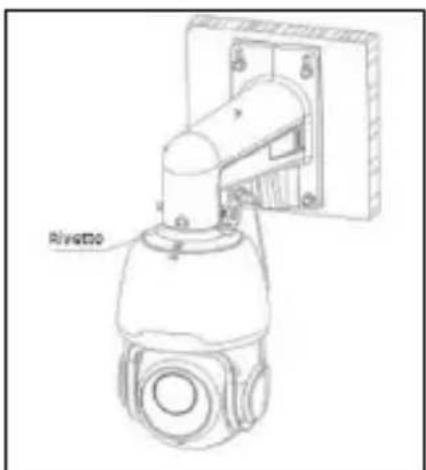

5. Dopo aver ruotato la telecamera dome nella posizione corretta, stringere le 2 viti a brugola con testa cilindrica sulla staffa.

Configurazioni IP dell'unità di ripresa

Dopo aver alimentato la telecamera è necessario configurarla sulla propria rete di casa o ufficio. In caso vi siano più telecamere da installare sulla stessa rete, si consiglia di installare e configurare una telecamera alla volta.

CONNECTIONS U RETE IP CON SERVIZIO DHCP

Per l'installazione rapida della telecamera su rete con servizio di indirizzato automatico (DHCP), sare assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzato automatico (DHCP) l'indirizzo IP statico di default sarà 192.168.1.168.

Configurazione della telecamera IP:

1. Installare il Software "Device Config. Tool" disponibile per il download sul site www.urmet.com. alla pagina dedicata al prodotto e selezionando la sezione DOCUMENTAZIONE E RISORSE.

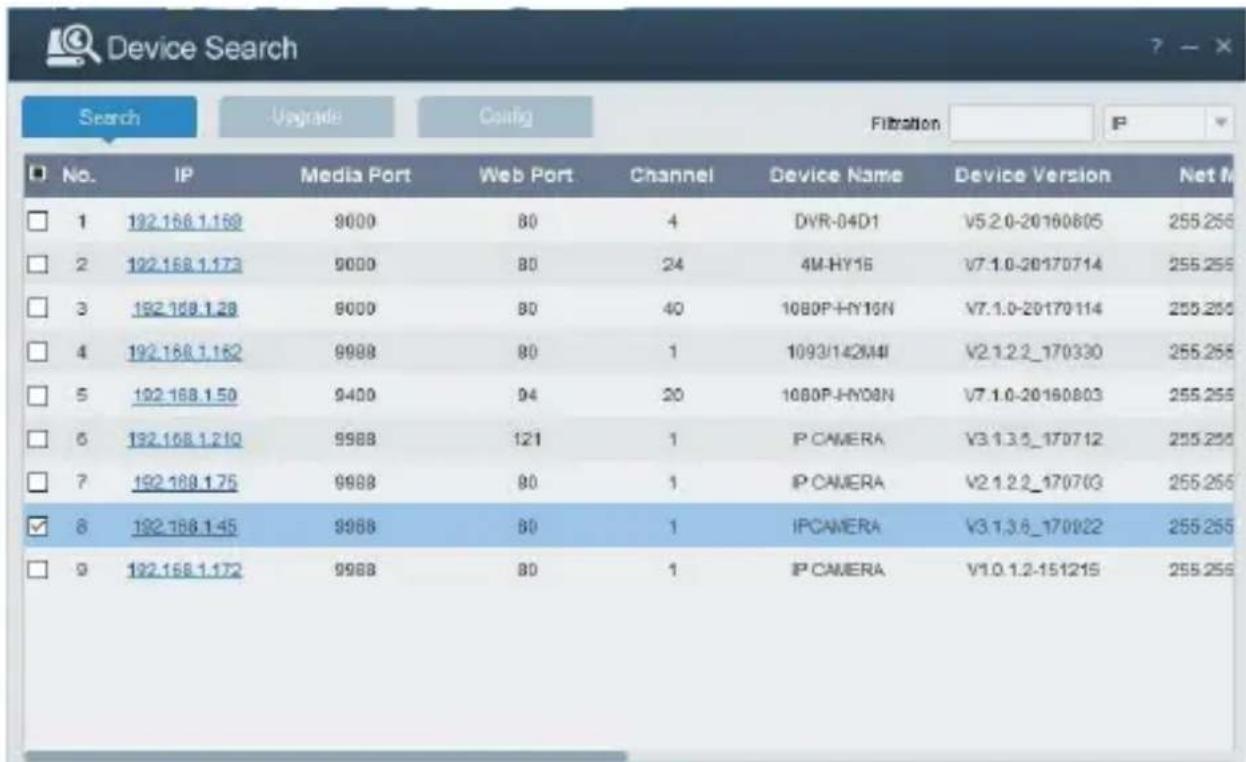

1. Lanciare il Software "Device Config. Tool". Selezionando Contig Tool, verranno visualizzati automaticamente l'indirizzo IP,la subnet mask, il gateway el'indirizzo MAC di agli telecamera IP attiva nella LAN corrente, come molto alla figura seguente.

Se l'indirizzo IP cercato e l'indirizzo IP del PC non sono nella stessa rete, l'utente

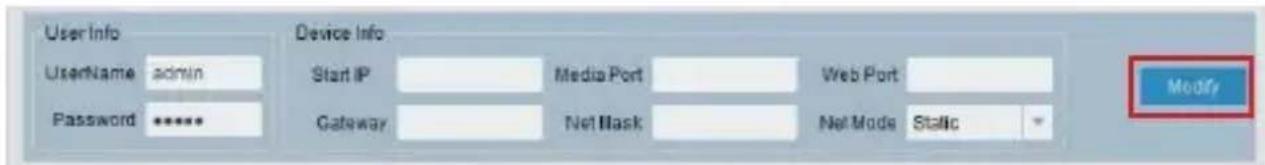

può modificare l'indirizzo IP, la subnet mask e altri parametri della telecamera IP utilizzando il software "Device Config. Tool".

Selezionare inizialmente il disposietivo per modificare l'indirizzo IP e successivamente insertire il nuovo indirizzo IP, lasubnetmask, il gateway username/password. Inserire la password del disposietivo e premere su "Modify" per cancellare l'indirizzo IP del disposietivo.

*NOTABENE: parametri di default della telecamera IP

Indirizzo IP statico: 192.168.1.168

Username: admin

Password: admin (solo per le versioni firmware antecedenti alla V.8.2.2.)

Numero di media port: 9000

1. Prima di utilizzato il browser Internet Explorer per accederere la prima volta alla telecamera IP, è necessario installare i relativi componenti plug-in, procedendo nel seguente modo:

2. Accedere all'indirizzo IP della telecamera per installare solo per la prima volta i plug-in. Nella pagina Web che si aprà selezionare " download", dopodiché selezionare "Esegui" nel messaggio in basso.

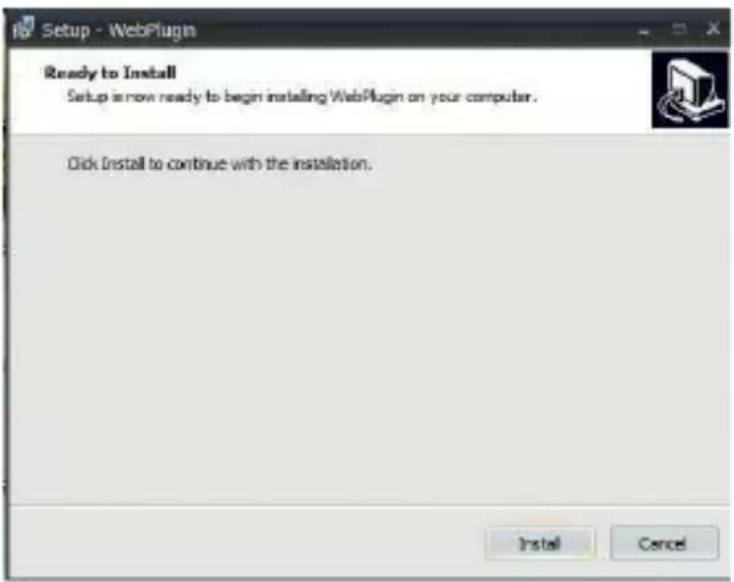

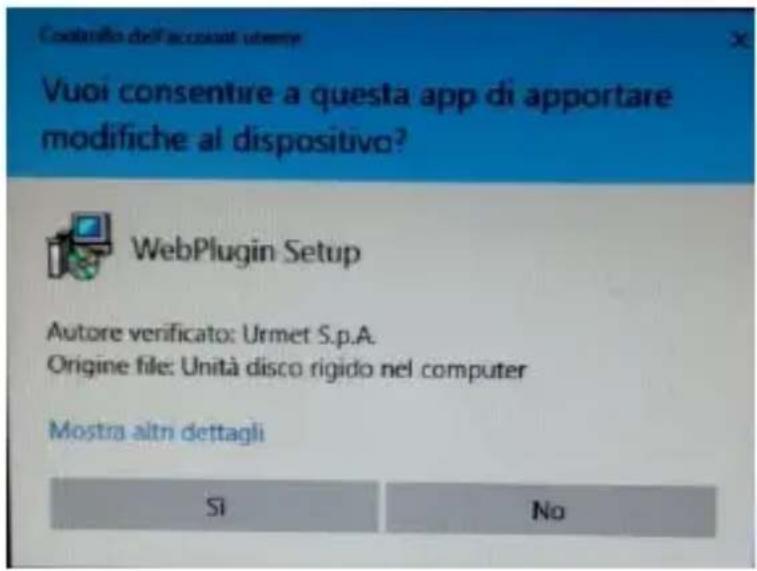

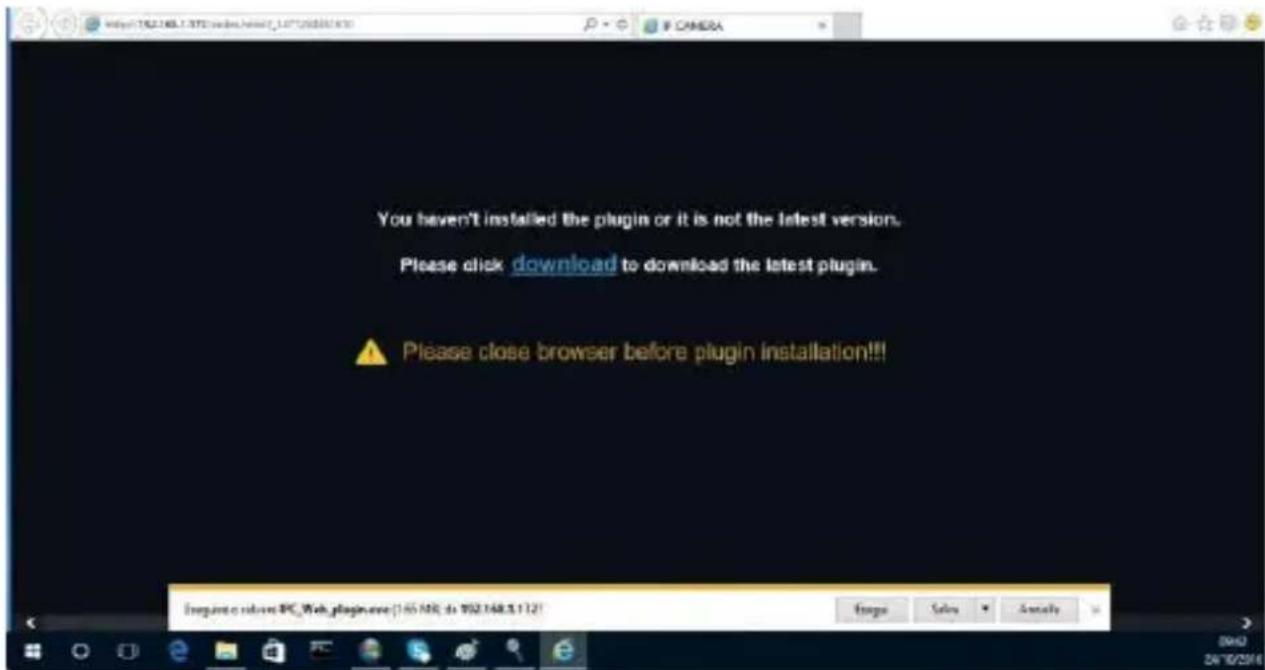

• Attendere lo scaricamento del Plug-in, dopodiché CONFermare l'installazione dell'ActiveX.

• Selezionare "Install" ed attendere che l'installazione sia terminata.

1. Al terme dell'installazione dell'Active X chiudere la pagina Web di Internet Explorer e lanciarla nuovamente inserendo l'indirizzo IP della telecamera IP.

2. Aprir il browser ed insere l'indirizzo IP della telecamera (http://192.168.1.168) e verrà visualizzata la finestra per la creazione della password di Amministratore. E' necessario impostare immediamente la password per salvaguardare la propria privacy. La password dovrà containere una combinazione da 8 a 15 caratteri e che rispetti i criteri di sicurezza richiesti. Annotare la password e conservarla in un luogo sicuro.

1. Confermare con il tasting OK. A quello punto si presentera un'altra finestra dove l'utente potra scegliere e configurare la modalità per il recupero della password in caso di smarrimento della stessa.

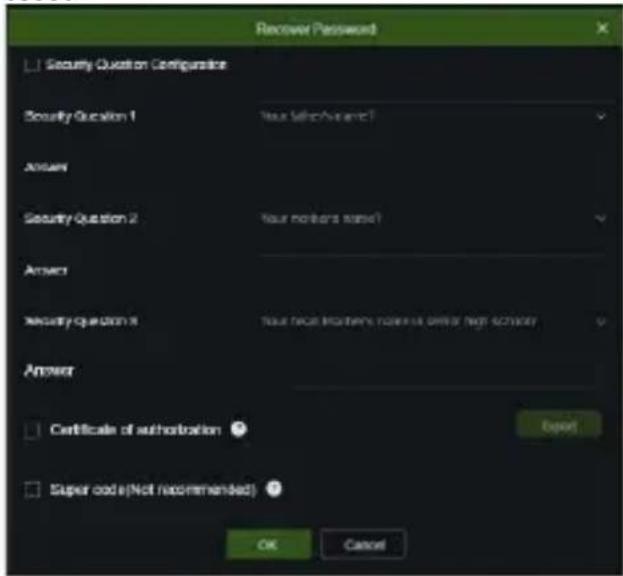

1. Security Question Configuration: scegliere una delle domande tra quale proposte e compilare la relativa risposta.

Certificate of authorization: sare possibile esportare un certificato che può essere utilizzato per impostare nuovamente la password utilizzando la funzione di recovery password.

Supercode:abilitando esta funzione, sare possibile contattare il Customer Service Urmet per richiedere un Super Code che permetterà all'utente di impostare una nuova password utilizzando la funzione di recovery password.

Una volta scelte le opzioni confermare con il tasting OK.

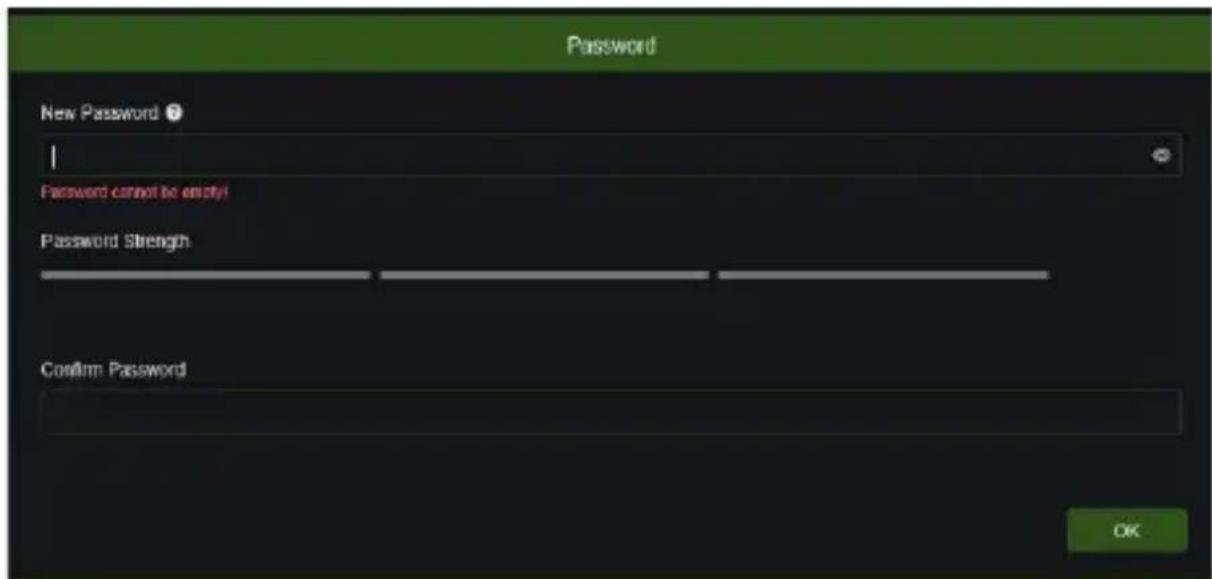

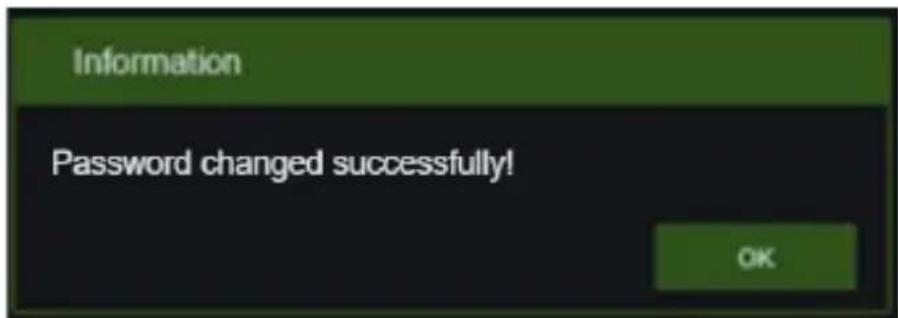

A conclusione del processo dichio password comparirà la segunte finestra.

Confermare con il tasting OK. Se non si dovesse sceglie alcun tipo per il Recovery password, in caso di smarrimento password, sare necessario agire direttamente sul pulsante di RESET (posizionato a bordo camera), riportando in quello modo la telecamera ai parametri di fabbrica.

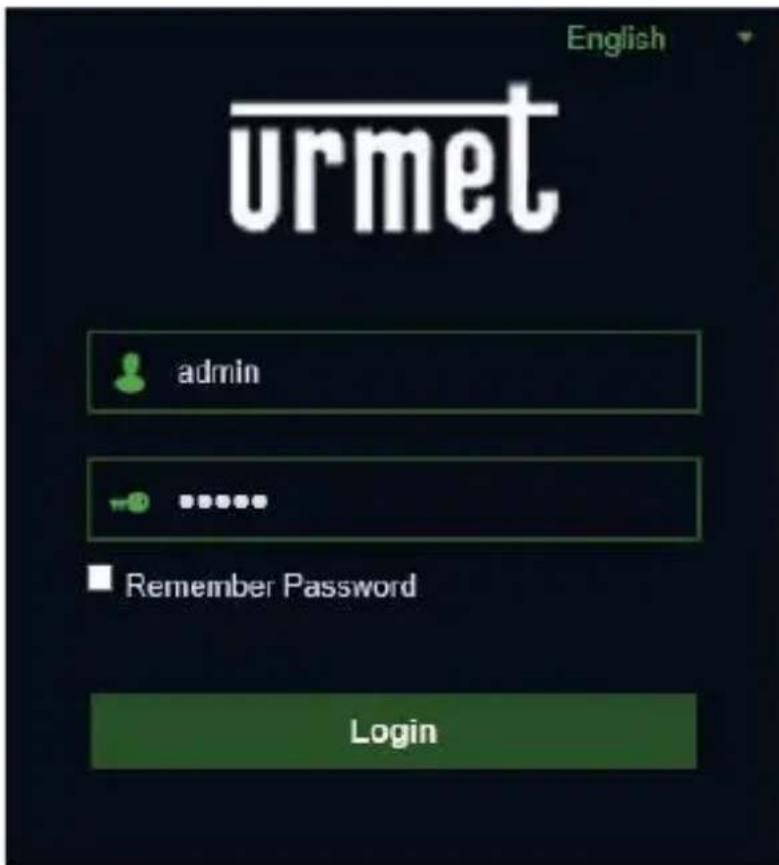

A Anything pinto comparirà la schermata di accesso (LOGIN) riportata di seguito:

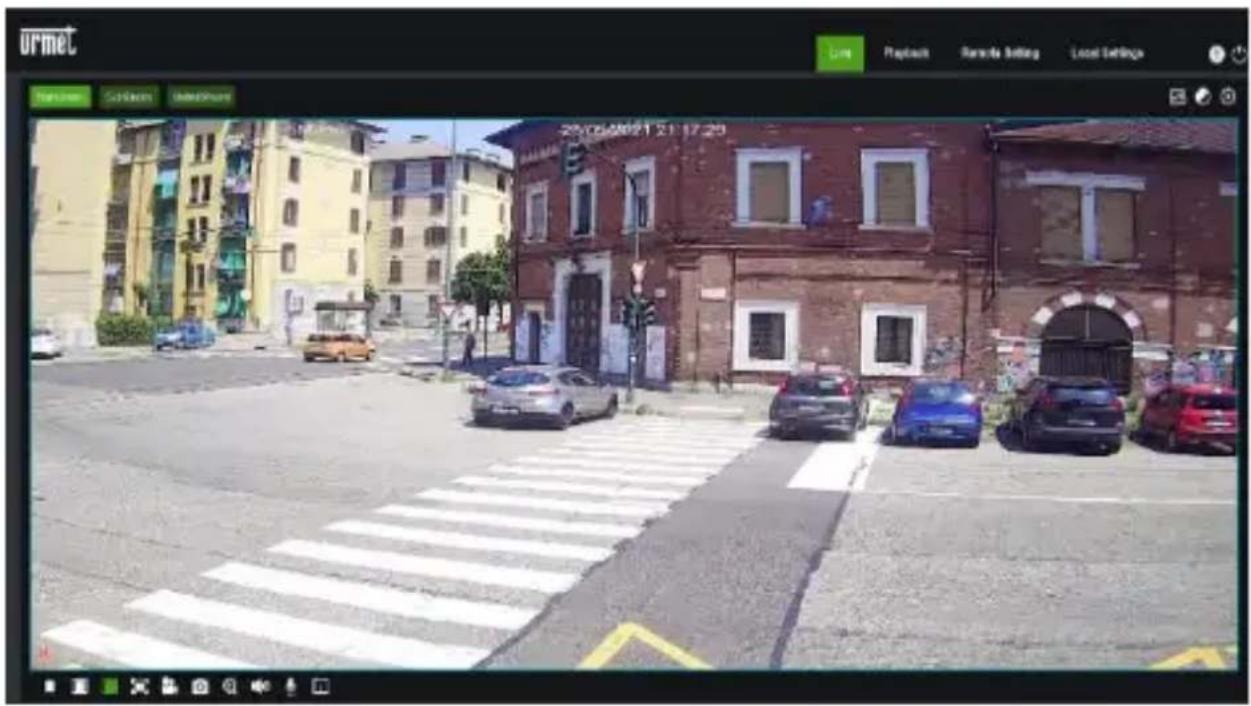

1. Selezionare "Login" per entrare nella schermata LIVE.
2. Cliccare sui pulsanti in alto a sinistra (Main Stream, Sub Stream o Mobile Stream) per selezionare il flusso video.

CONTROLLO PTZ

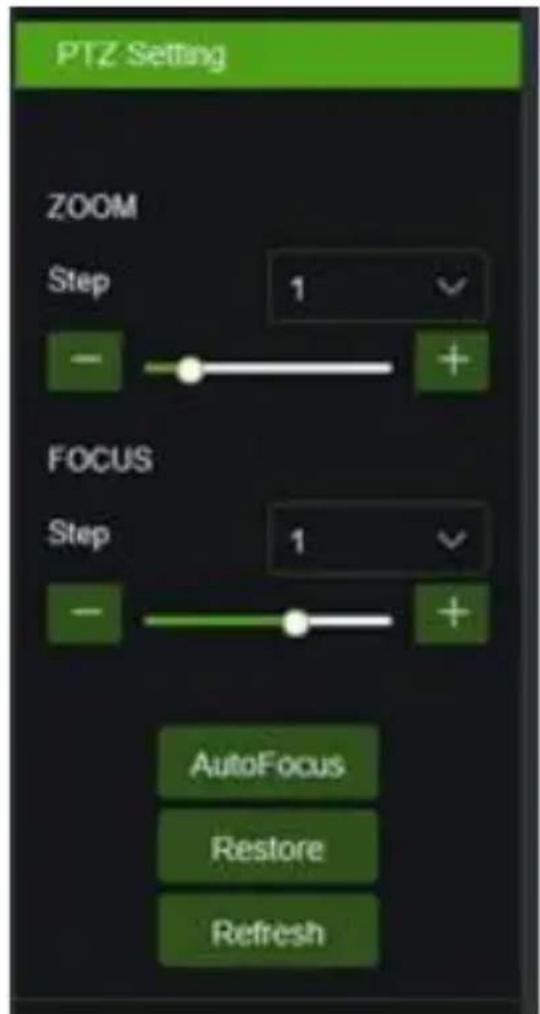

(Controllo PTZ) selezionando l'icona compare la segunte finestra:

Opzione	Valore	Spiegazione
Zoom	Step/-/+	Regola manualmente lo zoom (+ aumenta / - diminu-osce) Step: definitisce la velocità di这么做zione dello zoom
Focus	Step/-/+	Regola manualmente il fuoco (+ aumenta / - diminu-osce) Step: definitisce la velocità di这么做zione del fuoco
AutoFocus	/	Esegue in maniera automatica la regolazione del fuoco
Restore	/	Ripristina i valori di fabbrica dell'interfaccia PTZ (com-preso il fuoco)
Refresh	/	Aggiorna i parametri dell'interfaccia PTZ con le modifi-che dei parametri effettuate (compreso il fuoco)

NOTA BENE

Per maggiori dettagli e approfondimenti tecnici sulla programmazione (ad esempio degli algorithmi di analisi video), sull'impostazione (ad esempio dei controllingi sull'immagine) e sulla configurazione (ad esempio della gestione dei privilegi degli utenti) si rimanda al manuale tecnico della telecamera.

DIRTTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile

deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternatively alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensione massima inferiore a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura.
