| Caractéristiques | Détails |
|---|---|
| Type de poêle | Poêle à granulés |
| Puissance nominale | 8 kW |
| Rendement | 90% |
| Capacité du réservoir | 18 kg |
| Dimensions (L x P x H) | 1000 x 600 x 1100 mm |
| Poids | 150 kg |
| Type de combustible | Granulés de bois |
| Système de contrôle | Thermostat programmable |
| Émissions de CO | 0,03% |
| Normes de sécurité | Conforme aux normes CE |
| Entretien | Nettoyage régulier du foyer et du cendrier |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Ecofire Cesare II Palazzetti
Questions des utilisateurs sur Ecofire Cesare II Palazzetti
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle au format PDF gratuitement ! Retrouvez votre notice Ecofire Cesare II - Palazzetti et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ecofire Cesare II de la marque Palazzetti.
MODE D'EMPLOI Ecofire Cesare II Palazzetti
Le present manuel fait partie intégrante du produit. Il est conseillé de dire attentivement les consignes avant l'installation, l'entretien ou l'utilisation du produit. Les images du produit sont simplement indicatives.
Nous souhaitons avant tout vous remercier de la préférence que vous nous avons accordé en achetant notre produit et vous félicitions pour votrechoix.
Afin de vous permettre de profiter au mieux de votre nouveau poèle, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.
ES
Estimado CLIENTE,
Le produit visé par leprésent manuel a ete construct et assemblé suivant les prescriptions de sécurité indiquées dans les directives européennes de reference.
Ce manuel est destiné à l'usage des utilisateurs, des installateurs, poseurs et manutentionnaires des poèles. En cas de doute, sur le contenu de cette notice, et pour chaque éclaircissement, contactez le fabricant, ou la Station Technique Agree, en citant le numéro du paragraphe faisant objet de la demande.
L'impression, la traduction et la reproduction, même partielle, de ce document doit être soumis à autorisation écrite de la Société PALAZZETTI.
Les informations techniques, les représentations graphiques et spécifiques, générées dans cette notice, ne doivent pas été divulguées à un tiers.
Ne pasmettre en oeuvre un poèle, si Iinstallateur ou le poseur n'a pas compris parfaitement ce qui est indiquedans ce manuel. En cas de doute, demander tousjours l'intervention d'un technicien agree PALAZZETTI.
PALAZZETTI se reserve le droit d'apporter toutes modifications spécifiques et techniques et/ou fonctionnelles sur le poèle, à tout moment, sans aucun préavis.
1.1 SYMBOLOLOGIE
Dans le present manuel, PALAZZETTI a youlu mesure en evidence les points suivants, par une symbologie:
INDICATIONS: Indications concerning l'utilisation correcte du poèle et la responsabilité des poseurs.
ATTENTION: Points sur lesquels, il convient d'avoir une particuliere vigilance.
DANGER: Note d'une extréme importance pour la prévention des blessures ou des dommages matériels.
1.2 UTILISATION
Le produit visé par leprésent manuel est un poèle destiné au chauffage de l'intérieur des habitations. Il fonctionne est alimenté automatiquement et exclusivement à l'aide de pellets de bois.
Le chauffage fonctionne uniquement avec la port du poèle fermée.
Vous ne devez jamais ouvrir cette porte pendant le fonctionnement du poèle.
L'appareil n'est pas destiné à être utilisé par des personnes (enfants compris) aux capacités physiques, sensorielles ou mentales réduites, ni par des personnes inexplémentées, à moins qu'elles n'aient pu bénéficier, par le biais d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions concernant l'utilisation de l'appareil.
L'utilisation prévue et les configurations indiquées du poèle ci-dessous sont les seules autorisées par le fabricant. Ne pas utiliser l'appareil de chauffage en désaccord avec les directives fournies.
1.3 OBJECTIFS ET CONTENU DU MANUEL
Le but de ce manuel est de fournir à l'installateur certaines règles fondamentales et les bases pour une bonne installation ainsi que la maintenance.
Le respect scrupULEux de ce qui est décrit dans ce manuel garantit un niveau élevé de sécurité et de longévité du poèle.
1.4 ENTRETIEN DU MANUEL
CONSERVATION ET CONSULTATION
Le manuel devra estre soigneusement conservé et devra estre disponible pour consultation par l'utilisateur ainsi que les professionnels intervenant pour le montage et I'entretien.
Le manuel de montage est une partie intégrante du poèle.
DETÉRIORATION OU PERTE
Si vous en avez le besoin: demander un nouvel exemplaire à votre revendeur PALAZZETTI.
VENTEDUPOELE
À la rétrocession du poèle, l'utilisateur est tenu de remettre au nouveau propriétaire, le manuel.
Ce manuel est conforme aux connaissances techniques disponibles au moment de la commercialisation du poèle.
Les poèles vendus avec toute la documentation technique nécessaire ne sauraient être considérés non-conformes par PALAZZETTI, suite à d'eventuelles modifications ou applications de nouvelles technologies sur les apparils commercialisés par la suite.
1.6 GENERALITES
INFORMATIONS
Pour tout échange d'informations avec le fabricant du poèle mentionner le numéro de série et les données d'identification figurant dans la fiche technique dediee.
RESPONSABILITÉS
La fourniture du present manuel decharge PALAZZETTI de toute responsabilité aussi bien civile que pénale en cas de dommages provoqués par le non respect, quand bien même partiel, des indications et instructions figurant dans le present manuel.
PALAZZETTI décline également toute responsabilité en cas d'utilisation impropre ou non conforme de l'appareil, en cas de modification et/ ou de réparations effectuees sans autorisation, de même qu'en cas d'utilisation de pieces détachées qui ne seraient pas d'origine, ou non adaptées au modele du poèle, objet du present manuel.
Les opérations de maintenance doivent être effectuees par du personnel qualifie pour intervenir sur le modele de poele qui est refereccedans ce manuel.
RESPONSABILITÉS DES TRAVAUX D'INSTALLATION
La responsabilité de l'ensemble des travaux d'installation du poèle ne peut pas etre consideree comme a la charge de PALAZZETTI.
- Seul l'installateur, est chargé d'effectuer les contrôles sur l'existence d'une entrée d'air de combustion et de sa section conformément aux normes en vigueur, ainsi que la conformité des solutions proposées pour l'installation du poèle conformément aux DTU 24-1 et 24-2 ainsi qu'à l'arrêté du 22 Octobre 1969.
- Il doit également satisfaire à toutes les normes de sécurité fixées par une législation spécifique
« Les prescriptions suivantes sont conformes à la Réglementation Française. Pour les installations hors de cet état, c'est la Réglementation Locale en cours qui s'applique »
en vigueur dans I'Etat ou le poèle est installé.
L'installateur devra posseder les qualifications requises dans la directive europeenne N° 2009/28/CE du 23/04/2009 JOUE du 05/06/2009 article 14-3.
UTILISATION
L'utilisation de l'appareil est soumis, ainsi que les exigences contenues dans leprésent manuel, à la conformité de toutes les normes de sécurité fixées par la législation spécifique en vigueur dans l'Etat où il est installé.
1.7 PRINCIPALESNORMESDESECURITE DE REFERENCE A RESPECTER
A) Directive 2006/95/CE: «Matériel électrique destiné à être employé dans certaines limites de tension».
B) Directive 2004/108/CE: «Le rapprochement des législations des États membres relatif à la compatibilité electromagnétique».
C) Directive 89/391/CEE: «Mise en œuvre de mesures visant à promouvoir l'amélioration de la sécurité et la santé des travailleurs au travail».
D) Reglement UE 305/2011: «fixe les conditions harmonisées pour la commercialisation des produits de construction et abroge la directive 89/106/CEE».
E) Directive 85/374/CEE: "En ce qui concerne le rapprochement des dispositions législatives, réglementaires et administratives des Etats membres concernant la responsabilité des produits défectueux."
F) Directive 1999/5/CE: «concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité».
1.8 GARANTIE LÉGALE
Pour que l'utilisateur puisse profiter de la garantie légale, conforme à la directive 1999/44/CE, il devra scrupuleusement suivre les prescriptions containues dans ce manuel, et en particulier:
- Toujours agir dans les limites d'utilisation du poèle.
- Veillez à ce que les opérations d'entretien nécessaires soient toujours effectuees à intervalles reguliers.
- Confier l'utilisation du poèle aux seules personnes possédant toutes les compétences nécessaires à cet effet.
Lenon respect des instructions recommandations des exigences contenues dans ce manuel a pour effet d'annuler immidiatement la garantie.
1.9 LIMITES DE RESPONSABILITÉ DU FABRICANT
Le fabricant est décharge de toute responsabilité civile et pénale, directement ou indirectement dans les cas suivants:
- Installation non conforme aux normes et à la réglementation en vigueur dans l'Etat ou le poèle est installé.
- Manque d'entretien de la part de l'utilisateur ou de l'installateur.
-
Non respect des instructions figurant dans le现行 manuel.
-
Installation faite par des personnes mal ou non formées.
- Utilisation non conforme aux consignes de sécurité.
- Modifications ou réparations effectuees sans l'autorisation du fabricant.
- Utilisation de pieces détaches qui ne sont pas d'origine pour le modele de poèle.
- Des événements exceptionnels.
1.10 CHARACTERISTIQUES DE L'UTILISATEUR
L'utilisateur du poèle doit être une personne adulte et responsable possédant les connaissances techniques et nécessaires pour procéder aux opérations d'entretien courant des composants mécaniques et électriques de l'appareil.
Veiliez à ce que les enfants ne s'approchent pas tout pres du poèle pour jouser alors qu'il est allumé.
1.11 ASSISTANCE TECHNIQUE
Les services d'assistance PALAZZETTI sont en mesure de résoudre tout problème inherer à l'utilisation et à l'entretien tout au long du cycle de vie du poèle.
PALAZZETTI est à complète disposition de l'utilisateur pour fournir l'adresse du centre d'Assistance Technique Agree le plus proche.
1.12 PIECES DETACHEES
Veillez à faire usage exclusivement de pieces détachées d'origine.
Ne pas attendre l'usure complète des composants avant de proceder à leur remplacement.
Remplacer un composant avant son usure complete permit la prévention de sa rupture subite susceptible de provoquer des dommages physiques et/ou matériels.
Effectuer à intervalles réguliers les contrôles d'entretien indiqués dans le chapitre «Entretien et nettoyage».
1.13 PLAQUE SIGNALETIQUE
La plaque signalétique est apposée sur l'arrière du poèle et contient toutes les données caractéristiques du produit, y compris les références du fabricant, le numéro de matricule et le marquage (€).
1.14 LIVRAISON DU POÉLE
Le poèle est livre parfaitement emballe dans un carton ou un film thermoretractable et fixé sur une palette en bois qui permet de la manutentionner avec un chariot élevateur ou un autre engin de levage.
Le poèle est livre avec l'équipment suivant place à l'intérieur:
- manuels d'instruction
- la télécommande (seulément pour les modèles qui la prévoit),
- l'outil pour ouvrir la porte du foyer (seulement pour les modèles qui le prévoit).
« Les prescriptions suivantes sont conformes à la Réglementation Française. Pour les installations hors de cet Etat, c'est la Réglementation Locale en cours qui s'applique »
2 RECOMMANDATIONSDE SÉCURITÉ
2.1 RECOMMANDATIONS POUR L'INSTALLATEUR
Suivre les instructions de ce manuel.
Les instructions de montage et démontage du poèle sont disponibles uniquement pour les techniciens professionnels.
Dans le cas où l'installateur serait defaillant, veuillez nous contacter pour l'intervention d'un autre technicien agree par PALAZZETTI.
La responsabilité de travailler sur le poèle est, et reste, uniquement celle de l'installeur. Celui-ci est chargé de l'exécution de la visite technique et du conseil pour les valeurs solutions d'installation.
L'installateur doit se conformer à toutes les réglementations de sécurité locales, nationales et europeennes et notamment aux DTU 24-1 et 24-2.
L'appareil doit être installé sur des sols avec une capacité portante suffisante.
Verifiez que les prédispositions de l'apport d'air de combustion soient conformes au type d'installation.
Ne faites pas de connexions électriques avec des cables volants ou temporaires non isolés.
Vérifiez que la mise à la terre du système électrique soit efficace.
L'installateur avant de commencer les étapes de montage ou de démontage du poèle, doit se conformer aux précautions de sécurité requis par la loi et en particulier dans le cadre réglementaire du Code du Travail.
Vérifier si les prédispositions du conduit de fumée et de la bouche d'air sont conformes au type d'installation.
2.2 RECOMMANDATIONS POUR LE RESPONSABLE DE L'ENTRETIEN
Livre les instructions de ce manuel.
- Toujours utiliser un équipement de sécurité adéquat et d'autres moyens de protection.
- Avant toute opération de maintenance assurez-vous que le poèle, s'il vient d'être utilisé, soit complètement refroidi.
- Dans le cas ou un seul des dispositifs de sécurité ne fonctionne pas, le poèle doit être considéré comme hors d'etat de fonctionner.
- Retirez la prise d'alimentation électrique avant de travailler sur des connecteurs électriques et électroniques à l'intérieur de l'appareil.
2.3 CONSIGNES DESTINEES A L'UTILISATEUR
Prévoir un lieu d'installation du poèle conforme à la législation locale, nationale et européenne.
- S'agissant d'un appareil de chauffage, les surfaces externes du poèle sont particulièrement
chaudes. La prudence maximale est recommandée pendant son fonctionnement, notamment:
ne pas toucher et ne pas s'approcher de la vitre de la porte au risque de se brûler,
ne pas toucher au raccordement des fumées,
ne pas effectuer de nettoyage de chaque type que ce soit,
ne pas vider les cendres,
- ne pas ouvrir la porte vitrée,
ne pas ouvrir le tiroir a cendre (s'il est prévu),
- ne pas laisser approcher les enfants.
ne placez�除 unbject sur le poèle.
- Observer les instructions reportées dans cette notice.
- Observer les instructions reportées sur les plaquettes appliquées sur le poèle.
- Les plaquettes sont des dispositifs de sécurité qui doivent être toujours parfaitement lisibles. En cas de dépréciation ou d'illisibilité, elles doivent être replacées en s'adressant au fabricant pour en demander les originaux.
Utiliser uniquement du combustible conforme aux indications reportees dans le paragraphe relatif aux caractéristiques du combustible. - Suivre scrupuleusement le programme d'entretien ordinaire et extraordinaire.
- Ne pas allumer le poèle sans avoir d'abord effectué l'entretien journalier préconisé dans le chapitre "Entretien" de cette notice.
- Ne pas allumer le poèle en cas de fonctionnement anomal, soupcon de rupture ou bruits insolites.
- Ne pas jeter d'eau sur le poèle en marche, y compris pour êtreindre le feu dans le brasero.
- Ne pas eteindre le poele en tirant le cable d'alimentation.
- Ne pas s'appuyer sur la porte ouverte car cette pourrait déstabiliser le poèle.
- Ne pas utiliser le poèle comme support ou ancrage de tout type.
- Ne pas nettoyer le poèle tant que la structure et les cendres ne soient pas complètement refroidies.
- Ne pas toucher la porte lorsque le poèle est froid.
- Opérer toujours avec calme et en sécurité maximale.
- En cas d'incendie dans la cheminée, éteindre le poèle.
- En cas de mal fonctionnement du poèle causé par un mauvais tirage du conduit de fumée, procédé à son nettoyage.
- Ne pas toucher les parties peintes pendant la marche du poèle pour ne pas les endommager.
3 CHARACTERISTIQUESDU COMBUSTIBLE
3.1 CHARACTERISTIQUES DU COMBUSTIBLE

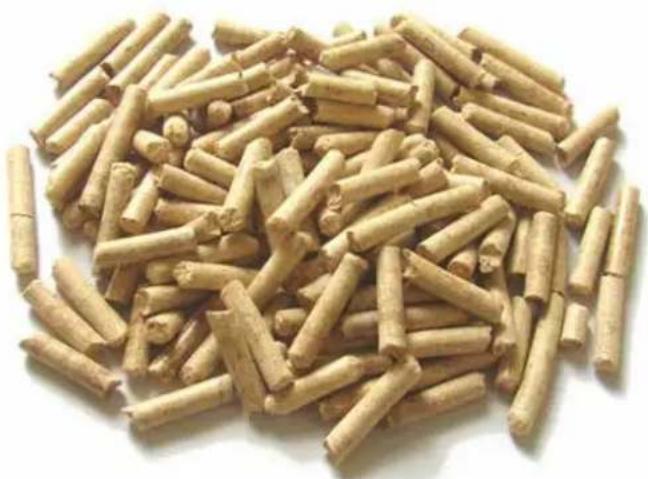

Les pellets (Fig. 3.1) proviennent des résidus de bois de différentes essences compressés mécaniquement dans le respect de l'environnement. C'est le seul combustible prévu pour ce type de poële.
L'efficience et le rendement thermique du poèle peuvent varier en fonction du type et de la qualité desPelletsutilisés.
Les caractéristiques des pellets doivent être conformes aux exigences des normes UNI EN 14961-2 (Catégorie A1 ou A2).
Le poèle est équipé d'un logement de réserve des pellets, dont la contenance est reportée dans le tableau des données dans la notice technique jointe.
La trémie de chargement est située dans la partie supérieure. Elle doit toujours pouvoir s'ouvrir pour charger les pellets et doit rester fermée pendant la marche du poële.
Pour des raisons de sécurité et afin d'assurer le contrôle de la temperature, il est impératif de ne pas utiliser du bois traditionnel sous forme de bùches.
L'appareil n'est pas un incinérateur et vous ne devez rien brûler qui ne soit pas du granulé de bois.
3.2 STOCKAGE DU PELLET
les granulés doivent être stockés dans un endroit sec et pas trop froid.
Nous vous conseillons de conserver quelques sacs de pellets dans le local ou se trouve le poèle ou dans une pieceAdjacente afin d'avoir une température et un taux d'humidité acceptables.
Les granulés humides et/ou froids (5^) réduisent la puissance thermique du pellet et l'on doit procéder à plus de fréquence de nettoyage du brasero (imbrûles).
Portez une attention particuliere à l'entreposage et à la manutention des sacs de granulés afin d'éviter le concassage et la formation de poussière.
Vous risquez alors d'introduire de la sciure de bois dans le réservoir du poèle, et cela pourrait causer un bourrage ou un blocage de la vis d'alimentation et causer des dommages au moteur d'entrainment de la vis.
fig. 3.1
Le poèle est livre complet avec toutes les pieces fournies.
Faites attention à la tendance au déséquilibre du poèle. Son centre de gravité est déplaced vers l'avant.
Veillez à bien tener compte de ce qui précède, durant le déplacement du poële sur sa palette de transport.
Durant le levage éviter les a-coups et les mouvements brusques.
Assurez-vous que le chariot élevateur ait une capacité supérieure au poids du poèle à soulever. Le cariste sera seul responsable de la levée des charges.
Veillez à ce que les enfants ne jouent pas avec les matériaux d'emballage (films plastiques et polystyrene par exemple). Risque d'étouffement!
4.1 RETRAIT DU POELE DE LA PALETTE DE TRANSPORT
Pour détacher le poèle de la palette de transport, suivre les instructions reportées dans le "Manuel du produit" joint.
5 INSTALLATION
5.1 CONSIDERATIONS GENERALES
Il y a plusieurs facteurs qui rendent une combustion plus efficace en termes de performance thermique et à faible émissions de substances polluantes (monoxyde de carbone CO-).
Certains facteurs dépendent de l'appareil dans lequel la combustion a lieu alors que d'autres dépendant des caractéristiques environnementales, l'installation et le degré d'entretien effectuels sur l'appareil.
Parmi les facteurs importants, il y a:

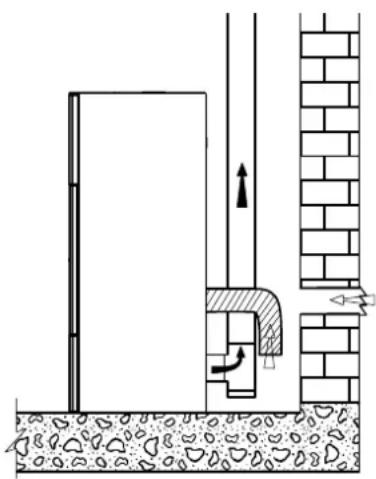

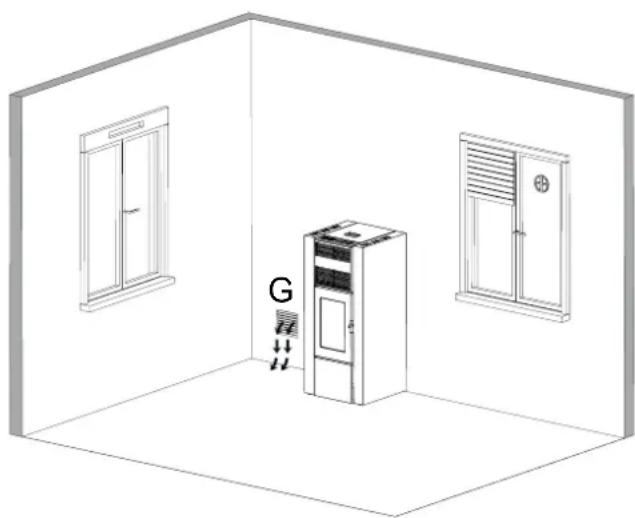

- L'air de combustion;
- Caracteristiques du système d'évacuation des produits de combustion. (Raccordement)
- Qualité du combustible (teneur en humidité et taille).
Dans les paragraphs suivants il y a des lignes directrices à respecter pour une performance maximale du produit acheté.
L'installation doit être réalisée par du personnel qualifié, conformément à la norme EN 10683-05.
L'installateur devra posseder les qualifications requises par la directive européenne N^ 2009/28/CE du 23/04/2009 JOUE du 05/06/2009 article 14-3.
5.2 MESURES POUR LA SECURITE
La responsabilité des travaux effectuels sur le lieu d'installation du poèle incombe à l'utilisateur, qui est aussi responsable de vérifier l'adequation des solutions d'installation proposées.
L'utilisateur doit observer toute la législation locale, nationale et européen en matière de sécurité
L'appareil doit être installé sur un sol d'une capacité portante suffisante.
Les instructions de montage et de démontage du poèle sont réservées aux techniciens spécialisés. Les utilisateurs sont invités à s'adresser à un centre SAV/agréé pour avoir des techniciens spécialisés
Vérifier toujours le professionnelisme et la préparation des techniciens à qui l'on fait appel. Avant de proce dé au montage ou au demontage du poèle, l'installateur doit observer les mesures de sécurité prévues par la loi, notamment:
A) ne pas opérer dans des conditions difficiles,
B) travailler en parfaites conditions psycho physiques et vérifier l'etat de l'équipement de protection individuelle,
C) porter des gants de protection,
D) porter des chaussures de protection,
E) utiliser des outils munis d'une isolation électrique,
F) vérifier si la zone de travail est dégagée et sans obstacle.
Les images du produit sont simplement indicatives
5.3 LIEU D'INSTALLATION DU POELE
Le Manuel du Produit ci-joint indique les distances minimales en centimètres à respecter lors de l'installation du poèle par rapport aux cloisons et aux objets combustibles. En cas de cloisons/objets inflammables, ces dimensions peuvent être divisées par deux.
Protégér contre le rayonnement de la chaleur et le risque d'incendie toutes les structures qui pouraient prendre feu si elles sont exposées à trop de chaleur.
Les planchers en bois ou en matieres inflammables, doivent etre protégés par une base coupe-feu assez grande sous le poele. Cette base peut etre, par exemple, en acier, en ardoise, en verre trempe, ou en pierre, elle doit couvir la surface du plancher sous le poele et le raccord du tuyau de fumee, et elle doit depasser a l'avant de 50 cm.
Le fabricant n'assume aucune responsabilité pour tout changement dans les caractéristiques du matériel constituant le plancher sous l'appareil.
Les évventuels éléments en bois (poutres) ou en matériel inflammable situés pres du poèle doivent être protégés avec du matériel ignifuge.

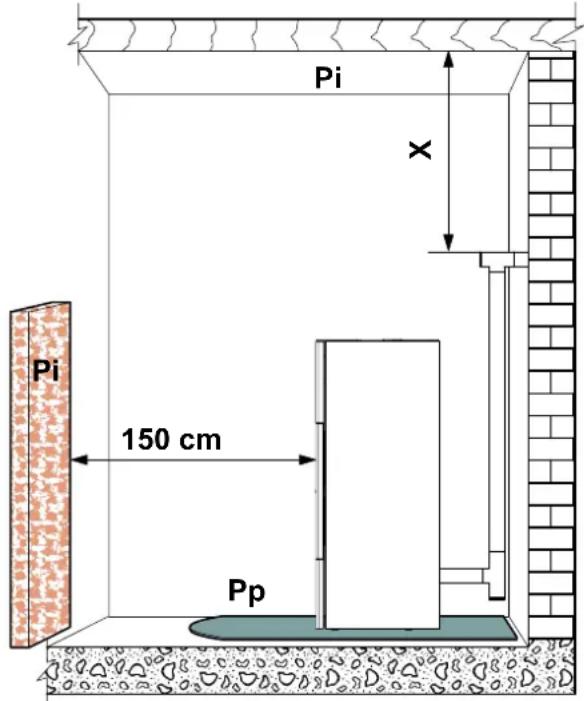

Le poèle doit être installé à 150 cm au moins des cloisons ou des objets inflammables.
Fournir un espace technique disponible pour toute maintenance.
S'il vous plaît, n'oubliez pas de respecter les distances minimales entre toutes matières inflammbes et le poélé, ainsi que les tubes. Telles distances sont imprimes sur la plaque signalétique des tubes de raccordement ou du conduit métallique. Entre autre ceux-c doivent
fig. 5.2
porter le marquage CE. Pour le combustible bois doit etre marquee G xx (G indique que le raccordement resiste au feu de cheminée et xx est la distance de sécurité minimum en millimetres) (Fig. 5.2).
Pi = Paroi inflammable
Pp = Protection du plancher
5.4 AIR DE COMBUSTION
poèle lors de son fonctionnement, prend beaucoup d'air (de 9 à 15 m³/h de air pour 1 kg de combustible) dans l'environnement où il se trouve, cet air devrait être rétabli grâce à une prise d'air extérieur à la pierce (Fig. 5.3 - PA = Bouche d'air).
Réaliser la prise d'air sur le mur, e laisser que le poèle soit libre de prélever l'air dans le local en ayant pris soin de connecter sur le tuyau d'entrée d'air le bout du tuyau flexible, Si il a foumi, le fixant avec le serfex et le plier légèrement ver le bas.
Si la paroi arrirée du poèle est un mur extérieur, percer un trou pour l'entrée d'air de combustion à une garde au sol d'environ 20-30 cm. Il faut placer à l'extérieur une grille d'aération permanente. Dans les zones venteuses et exposées il faut prévoir un chapeau de protection.
Assurez-vous que l'entrée d'air est positionnée de manière à ne pas être bloquée accidentellement. (Empilage de matériaux à l'extérieur contre la grille).
S'il n'est pas possible d'effectuer une canalisation d'air directe dans le mur. Vous pouvez également prendre l'air directement dans le vide sanitaire s'il est ventilé. La section des grilles du vide sanitaire doit correspondre à 5 fois la surface des grilles en cm^2 de la surface en ^2 du rez de chaussée (Exemple : Rez de chaussée de 100m^2 donne 500~cm^2 de surface de grille. (Fig. 5.4 G = grille) Il ne peut pas être considéré comme une entrée d'air si l'habitation est équipée d'une Ventilation Mécanique Contrôlée (VMC).
Les DTU 24-1 et 24-2 doivent être respectés ainsi que l'arrêté du 22 OCTOBRE 1969. Le Reglement Sanitaire Départemental Type (RSDT) au § 23-1 spécifie les conditions d'entrée d'air dans les logements et signale que les entrées d'air ne doivent pas été obstruées par l'utilier.
Si il y a d'autres apparèils de chauffage, il faut dans chaque locaux une prise d'air de combustion pour assurer le volume d'air nécessaire au bon fonctionnement de tous les dispositifs.
Lorsque, dans la piece où se trouve le poèle est presente une extraction d'air motorisée (VMC) un mauvais fonctionnement pourrait être causé par un manque d'air de combustion pour l'appareil.
L'arrêté du 23/02/2009 indique une section minimale de 50~cm^2 pour un poèle à combustible solide dont la puissance n'excède pas 25 KW.
Le décret N° 2008-1231 article R131-1 (monoxyde carbone) réglemente les entrées d'air.
fig. 5.3
fig. 5.4
« Les prescriptions suivantes sont conformes à la Réglementation Française. Pour les installations hors de cet Etat, c'est la Réglementation Locale en cours qui s'applique »

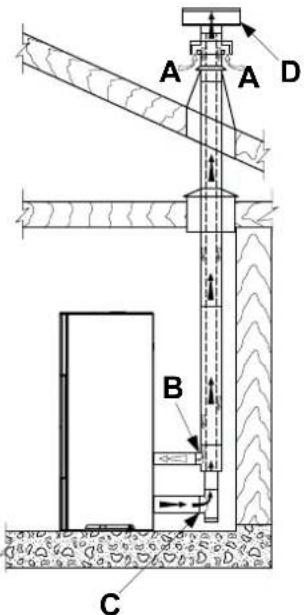

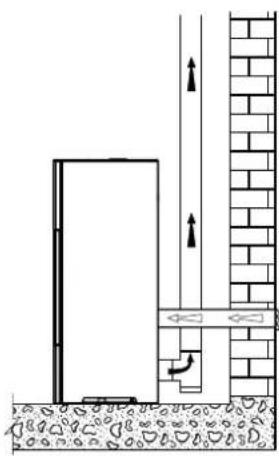

POÉLES DE LA GAMME “ETANCHE”
Dans le cas de l'installation d'un poèle à granulés de la gamme «Etanche», vous pouvez canaliser l'air de combustion à l'aide d'un raccordement coaxial (tuyau d'échéppement pour l'expulsion de la fumée et un autre pour l'aspiration de l'air), de sorte qu'il n'est pas nécessaire d'avoir une admission d'air classique dans la piece (fig. 5.5, 5.6 A, B = C d'entrée d'air, la fumée de sortie = D).
Le décret N° 2008-1231 article R131-2 dispense de l'entrée d'air directement extérieure puisque l'appareil dispose de sa propre aménée d'air pour les apparèils étanches.
Le poèle fonctionne avec la chambre de combustion sous pression négative. Il est essentiel de s'assurer que le tube de raccordement soit étanche.
$assurer que le conduit de fumée soit construit selon la règlementation et qu'il soit autoportant afin d'éviter qu'il s'appui sur le poèle.
Après avoir可以选择 un endroit convenable pour l'installation et compte tenu des régles enumeratedres dans les paragraphs précédents, définir l'emplacement du conduit d'évacuation des fumées. Les raccordements pouvant être utilisés doivent composer obligatoirement un marquage (qui définit d'après les essais de son constructeur, l'utilisation possible avec un combustible solide.
Il est obligatoire d'avoir un conduit isolé lorsque celui ci est situé à l'extérieur de l'habitation et sa hauteur doit dépasser le faitage de 40 cm conformément à l'arrêté de 1969. Ce conduit ne doit rien avoir autour dans un rayon de 8 metres (Zone 1).
Le raccordement du poèle doit être le plus court possible et ne doit pas dépasser 2 coudes à 90^ (1 coude à 90^ = 2 coudes à 45^ ). Le Te à la sortie de l'appareil n'est pas compté.
est nécessaire de prévoir un tube d'évacuation des condensats au niveau de la sortie de la fumée (Fig. 5.7a).
Les sections horizontales doivent avoir une longueur maximale de 1 m avec une pente ascendante de 3 - 5% .
Les raccordements des fumées doivent être à distance réglementaire des parois combustibles ou incombustibles suivant le DTU, à savoir 3 fois le diamètre si la paroi est en matériaux combustibles avec un minimum de 375m / m et 1,5 fois le diamètre si la paroi est incombustible avec un minimum de 200m / m .
Le raccordement doit être visible sur tout son parcours.
Le raccordement ne doit pas se faire sur un conduit utilisé par d'autres appareils (chaudières, poèles, cheminées, etc.), ou systèmes d'extraction d'air (hottes, évents, etc.).
Il est interdit de poser des clapets, de trappes de visite ou des moderateurs de tirage.
Avec un parcours de fumée supérieur à 5 metres et sur lequel il y a plusieurs déviations, il est conseilé de modifier les paramétres de l'appareil pour avoir une combustion optimale et adapter au moins l'appareil à son conduit de raccordement.
Si vous rencontrez un problème, contacter le support technique.

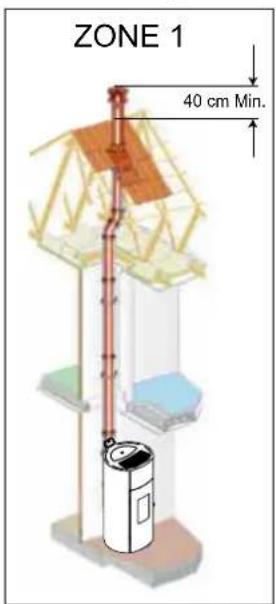

fig. 5.5
fig. 5.6

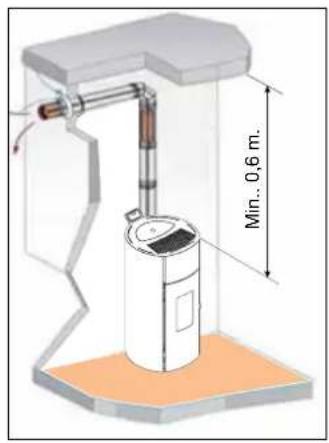

ZONE 2
Installation sans dépasser le faltage
Uniquement poèmes éntaches
ZONE 3
Sortie ventouse en façade
Uniquement poèles étanches
Attention aux vents dominants
« Les prescriptions suivantes sont conformes à la Réglementation Française. Pour les installations hors de cet Etat, c'est la Réglementation Locale en cours qui s'applique »
POÉLES DE LA GAMME “ETANCHE”
Il est strictement interdit de raccorder un poèle non étanche avec un débouché de terminal en Zone 2 (rampant du toit) ou zone 3 (façade). Ces poses sont réservées uniquement aux apparciels étanches titulaires d'un avis technique CSTB ainsi que le raccordement (voir schéma joint) (Fig. 5.5 A,B = Entrées air; C,D = Sortie de la fumée).
5.5.1 Evacuation par le toit à travers un conduit traditionnel
Le conduit de cheminée pour les gaz d'échéppement doit être certifié selon les normes EN 1856-1-2-EN 1857-EN 1443-EN 13384-1-3-EN 12391-1 en ce qui concerne la taille et les materiaux utilisés dans la construction.
Les cheminées en ruine, construites avec des matériaux inadaptés (ciment, acier galvanisé, etc. rugueuses ou poreuses à l'intérieur) sont illégales et mettent en peril le bon fonctionnement du poële.
Les conduits traditionnels peuvent etre utilisés après tubage si celui-ci est nécessaire.
Chaque installateur devra fourir en conformité avec les DTU la fiche de calcul suivant la norme EN 13384-1.
Pour améliorer l'isolement du conduit, il est conseillé d'isoler au maximum celui-ci pour éviter la condensation et le point de rosée. Les températures de sortie des fumées d'un poèle à granulés sont inférieures à celle des poèles à bùches.
Pour l'iso1ation, utilisez uniquement des produits autorisés par les DTU ou possedant un avis technique CSTB.
Respecter les régles suivantes:
- les fumées peuvent être evacuées directement sur un conduit ancien si il a une section jusqu'à 15 × 15 cm ou 15 cm de diamètre et muni d'une trappe de visite.
Dans le cas d'une importante section de la cheminée, il est nécessaire de tuber la cheminée avec un gainage en acier (diamètre en fonction de l'accès) bien isolé (Fig. 5.9). Respecter le DTU pour ce qui concerne sa mise en œuvre et la DTA du CSTB.
Éviter tout contact avec des matières combustibles (poutres) et en tout cas respecter les distances de sécurité.

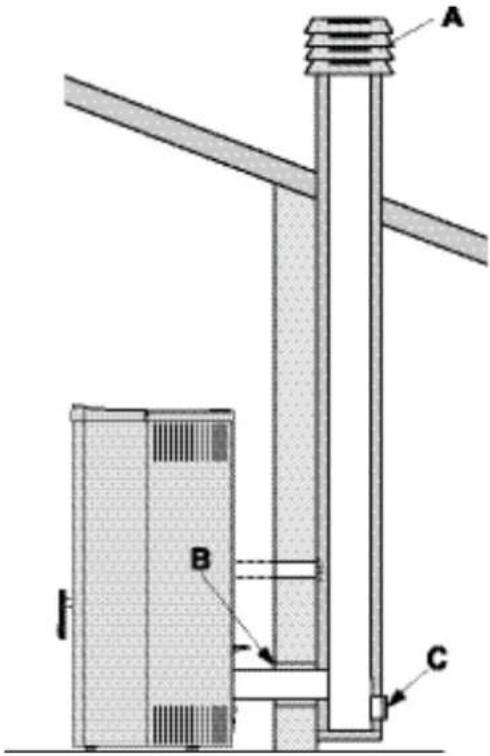

A) Sortie de toit antivalent
B) Jointoiement
C) Inspection
fig. 5.8
fig. 5.9
Les images du produit sont simplement indicatives

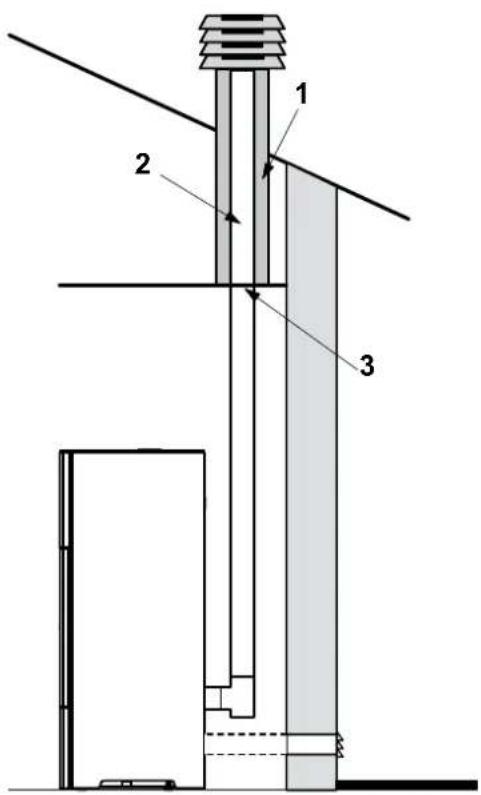

1) Isolant autorisé sous Atec ou DTA
2) Tube en acier
3) Panneau de fermeture
« Les prescriptions suivantes sont conformes à la Réglementation Française. Pour les installations hors de cet Etat, c'est la Réglementation Locale en cours qui s'applique »

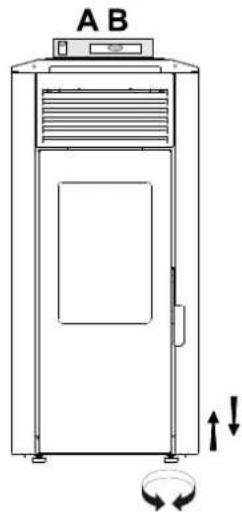

5.6 MISE À NIVEAU DU POELE
Le poèle doit être posé de niveau et d'aplomb avec l'aide d'un niveau à bulle. Il peut être réglier en utilisant les pieds de réglage (Fig. 5.10).
A B = Niveau à bulle
5.7 BRANCHEMENTS
5.7.1 Raccordement electrique
Il suffit de brancher le poèle sur le secteur grâce à la prise.
Le raccordement électrique (prise) doit être facilement accessible après l'installation du poèle, et doit rester visible.
Si le cordon d'alimentation est endommagé, il doit être remplace par un technicien qualifié afin d'éviter tout risque.
5.7.1.1 Mise à la terre
Il est imperatif que l'installation soit équipée d'une prise de terre et d'un disjoncteur en conformité avec les normes en vigueur (Fig. 5.11).
Le conduit de fumée métallique doit être équipé de sa propre connexion à la terre.
5.8 OPTIMISATION DE LA COMBUSTION
Une combustion optimale est liée à différents facteurs (type d'installation, conditions de fonctionnement et d'entretien, qualité du combustible etc..)
A la mise en service c'est possible régler la combustion du poèle.
En ligne général, si à la fin de la combustion, dans le brasero il y a pas mal de résidus, il peut很好地 modifier les configurations du combustible (en augmentant sa valeur) jusqu'à才知道 la(Meilleure solution possible.
Reportez-vous à la section « Optimisation de la combustion » de la notice d'emploi.
fig. 5.10
fig. 5.11
6 ENTRETIEN
6.1 ENTRETIEN
Les opérations d'entretien doivent être réalisées par un centre agréé.
Avant d'effectuer toute opération d'entretien, adopter les précautions suivantes :
- Veiller à ce que toutes les parties du poèle soient froides.
- Vérifier que toutes les cendres sont éteintes.
- Porter les équipements de protection individuelle prévus par la directive 89/391/CEE.
- Désactiver le disjoncteur principal.
- Vérifier que l'alimentation ne peut pas etre rétablie accidentellement. Debrancher la fiche de la prise murale.
- Toujours travailler avec des outils appropriés aux opérations d'entretien.
-A la fin des opérations d'entretien ou de réparation et avant de remettre le système en service, remonter toutes les protections et reactiver tous les dispositifs de sécurité.
6.1.1 Entretien de la cheminée
A effectuer au moins une fois par an, ou tous les 400 kg de pellets brûlés.
En presence de tronçons horizontally, vérifier et enlever le dépôt de cendres et de suie évventuels avant qu'il bloque le passage des fumées.
Si le nettoyage n'est pas fait ou s'il est mal réalisé, le poèle risque de mal fonctionner
- mauvaise combustion
- vitre qui noircit
- bourrage du brasier et accumulation de cendres et de pellets
- dépôts de centre et incrustations excessives au niveau de l'échangeur avec mauvais rendement.
6.1.2 Entretien du poèle
A effectuer au moins une fois par an ou dess que le poèle en signale la nécessité.
Pendant l'entretien, le technicien devra:
- effectuer un nettoyage précis et complet du passage des fumées
- vérifier l'etat et l'étanchéité de tous les joints.
- vérifier l'etat et la propre de tous les composants internes
- vérifier l'étanchéité et le nettoyage du raccord d'évacuation des fumées
- enlever le dépôt évientuel de résidus de pellets dans le réservoir
- vérifier le bon fonctionnement du poèle
- réinitialiser les avis ou alarmes (les thermostats à réactivation manuelle se trouvent à l'arrête du poèle à proximité de la sortie du cable d'alimentation).
PROGRAMME DE CONTROLE ET D'ENTRETIEN
| A CHAQUE ALLUMAGE | HEBDOMA- DAIRE | 1 MENSUEL | 1 ANNUEL \( {}^{\left( a\right) } \) | |
| Brasero | ✘ | |||
| Tiroir/Cendrier | ✘ | |||
| Vitre | ✘ | |||
| Grille ventilateur | ✘ | |||
| Chaudière | ✘ | |||
| Fourreau porte résistance | ✘ | |||
| Collecteur de fumée | ✘ | |||
| Joints porte et brasero* | ✘ | |||
| Conduit évacuation fumée* | ✘ | |||
| Extracteurs* | ✘ |
(*) à effectuer par un centre SAV agréé.
(a) A effectuer au moins une fois par an, ou tous les 4000kg de pellets brûlés.
7 DESOSSEMENT ET MISE AU REBUT
Le désossement et la mise au rebut du poèle sont à la charge et sous la responsabilité exclusive du propriétaire, qui devra agir dans l'observance de la législation en vigueur dans son pays en matière de sécurité et de prévention de l'environnement.
Le désossement et la mise au rebut du poèle peuvent être confiés à des tiers à condition qu'il s'agisse d'entités autorisées au ramassage et au traitement des déchets en question.
INDICATION: respecter tous la législation en vigueur dans le pays ou s'opere le traitement des déchets et eventuellesment pour la déclaration de mise au rebut.
ATTENTION: Toutes les opérations de désossement doivent s'effectuer avec le poèle et debranché du secteur.
- enlever tous les composants électriques
- trier les accumulateurs prévus dans les cartes électroniques,
- faire appel à des entreprises spécialisées pour traiter la structure du poèle.
ATTENTION: Il est interdit d'abandonner le poèle n'importe où, car cela constituerait un grave danger pour les hommes et les animaux.
En cas de dommages à des personnes et à des animaux, la responsabilité en incombe toujours au propretaire. Lors du desossement, detruire le marquage CE, cette notice et les autres documents relatifs a ce poele.
Le symbole barre de la boite de tri indiqué sur l'étiquette du produit, indique que le produit à la fin de sa vie, doit être evacué séparément des autres déchets.
Aux sens de l'article.13 du Decret législatif n°151 du 25 Juillet 2005 de réalisation de la Directive 2002/96/CE du 23 Férvrier 2003 sur les Rebus des Appareillages Electriques et Electroniques relatifs aux mesures et procédures visant à prévenir la production des déchets des apparcellages electriques etlectronique, dénommée RAEE. Promouvoir la réutilisation, le recyclage et autres formes de recupération de façon à réduire la quantité de déchets en améliorant leur écoulement par l'intervention des différentes parties participant au cycle de vie de tels produits.
INDICE
1 PREMISA GENERAL
1.1 SIMBOLOGÍA
1.2 USOS
1.3 OBJECTIVO Y CONTENIDO DEL MANUAL
1.4 CONSERVACION DEL MANUAL
1.5 ACTUALIZACION DEL MANUAL
1.6 GENERALIDADES
1.7 PRINCIPALES NORMAS RESPETADAS Y A RESPETAR
1.8 GARANTIA LEGAL
1.9 RESPONSABILIDAD DEL FABRICANTE
1.10 CHARACTERISTICS DEL USUARIO
1.11 ASISTENCIA TECNICA
1.12 PIEZAS DE REPUESTO
1.13 PLACA DE IDENTIFICACION
1.14 ENTREGAR LA ESTUFA
Estufas de la série "Ermetica"
Palazzetti decline toute responsabilité en cas d'erreurs dans la presente documentation et conserve la faculté de modifier sans prévis les caractéristiques de l'appareil.
