Type de produit	Alimentation secteur pour pédales d'effets
Marque	Palmer
Modèle	PWT08MK2
Tension d'entrée	100-240 V, 50/60 Hz (bloc secteur externe)
Tension de sortie (bloc secteur)	18 V DC, 2000 mA
Nombre de sorties	8 sorties isolées
Sorties 1 à 6	9 V DC, 300 mA max chacune
Sorties 7 et 8	6-18 V DC réglable, 500 mA max chacune
Intensité totale max	2000 mA
Connecteurs de sortie	2,1 x 5,5 mm, polarité négative au centre
Indicateurs LED	Alimentation + état par sortie (vert OK, rouge défaut)
Réglage tension sorties 7-8	Potentiomètre continu de 6 à 18 V
Dimensions (L x P x H)	140 x 80 x 32 mm
Poids	0,293 kg
Accessoires inclus	Bloc secteur PW18VDCUNI, 8 câbles DC 60 cm, 4 pieds caoutchouc
Tension de bruit	< 40 μV
Température de fonctionnement	0°C à 40°C
Humidité relative	< 80% (sans condensation)
Protections	Court-circuit, surintensité, inversion polarité, surtension
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Pièces détachées / réparabilité	Bloc secteur remplaçable ; contacter le SAV pour réparation
Conformité	CE, RoHS, directive basse tension, CEM
Garantie	Garantie constructeur (voir conditions sur adamhall.com)

FOIRE AUX QUESTIONS - PWT08MK2 Palmer

Quel type de pédales puis-je alimenter avec le PWT08MK2 ?

Ce bloc d'alimentation est conçu pour alimenter des pédales d'effets nécessitant une tension continue de 9 V (sorties 1 à 6) ou une tension réglable de 6 à 18 V (sorties 7 et 8). Assurez-vous que la polarité de votre pédale est négative au centre (pôle positif à l'extérieur).

Comment régler la tension sur les sorties 7 et 8 ?

Utilisez le potentiomètre situé à côté de chaque sortie pour ajuster la tension de 6 à 18 V. Réglez toujours la tension avant de connecter une pédale pour éviter tout dommage.

Que faire si une LED de sortie s'allume en rouge ?

Une LED rouge indique un défaut : court-circuit, surintensité ou polarité inversée. Débranchez la pédale concernée, corrigez le problème, puis rebranchez. La sortie reprendra son fonctionnement normal après environ 2 secondes.

Puis-je utiliser le PWT08MK2 avec des pédales nécessitant du courant alternatif ?

Non, ce bloc d'alimentation fournit uniquement du courant continu. Ne connectez pas de pédales nécessitant une alimentation en courant alternatif, car cela pourrait les endommager.

Quelle est la consommation totale maximale ?

La consommation totale de toutes les pédales connectées ne doit pas dépasser 2000 mA. Si cette limite est dépassée, un circuit de protection désactive les sorties. Le fonctionnement reprend automatiquement après correction et environ 2 secondes.

Le PWT08MK2 est-il compatible avec une pédale nécessitant 12 V ?

Oui, les sorties 7 et 8 peuvent être réglées de 6 à 18 V, ce qui permet d'alimenter une pédale nécessitant 12 V. Vérifiez la polarité et réglez la tension avant connexion.

Comment installer le bloc d'alimentation sur un pédalier ?

Le boîtier comporte des trous de montage dans la plaque de base. Vous pouvez le fixer à l'aide de serre-câbles ou de vis (non fournies) sur un pédalier ou une surface adaptée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le bloc secteur est correctement branché à l'entrée d'alimentation (connecteur orange) et à une prise secteur fonctionnelle. Si le voyant d'alimentation ne s'allume pas, essayez un autre bloc secteur compatible (18 V, 2000 mA).

Quels câbles sont inclus et comment les utiliser ?

Le produit inclut 8 câbles pour tension continue de 60 cm de long, avec des connecteurs 2,1 x 5,5 mm. Branchez une extrémité sur la sortie du bloc et l'autre sur l'entrée de votre pédale.

Le PWT08MK2 est-il garanti ?

Oui, une garantie constructeur s'applique. Les conditions sont disponibles sur le site d'Adam Hall GmbH. En cas de panne, contactez votre revendeur ou le service après-vente.

MODE D'EMPLOI PWT08MK2 Palmer

Alimentation universelle 8 sorties pour pédales d'effets

UTILISATION PRÉVUE

Ce produit est une alimentation pour pédales d'effets.

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas:

• À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
  Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions en lieu sûr.
3. Suivez les instructions.
4. N'utilisez l'appareil que de la manière prescrite.
5. N'ouvrez pas l'appareil et n'effectuez aucune modification.

RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DE PETITES PIÈCES QUI PEUVENT ÊTRE AVALÉES AINSI QUE DES MATÉRIAUX D'EMBALLAGE QUI PEUVENT ÊTRE AVALÉS ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

MISE EN GARDE Risque d'endommagement dû à l'inversion de la polarité !

Veillez à ce que la polarité de l'entrée d'alimentation de la pédale d'effet corresponde à celle de la sortie du bloc d'alimentation (pôle positif + à l'extérieur, pôle négatif - à l'intérieur). Une polarité inversée est susceptible d'endommager l'appareil.

MISE EN GARDE Dommages matériels dus à la surtension !

Veillez à ce que la tension de sortie du bloc d'alimentation corresponde à la tension d'entrée nécessaire pour la pédale d'effets. Une surtension peut endommager les circuits électroniques de la pédale d'effet.

MISE EN GARDE Dommages matériels dus à l'utilisation d'une tension continue sur une entrée pour tension alternative !

Ne connectez pas à ce bloc d'alimentation une pédale d'effets nécessitant une alimentation en courant alternatif. Dans certains cas, cela pourrait endommager la pédale d'effet et/ou l'alimentation.

L'intensité totale requise pour tous les pédales d'effets connectées ne doit pas dépasser 2000 mA. Si la limite de 2000 mA est dépassée, un circuit de protection évite d'endommager le bloc d'alimentation. Dans ce cas, les sorties de tension continue sont désactivées. Une fois le problème corrigé, le bloc d'alimentation reprend son fonctionnement normal après environ 2 secondes.

REMARQUE

Certaines pédales d'effets sont conçues pour fonctionner dans une plage de tension comprise entre 9 et 18 volts. Plus la tension d'alimentation est élevée, plus elles offrent de dynamique et de réserve de niveau. Veillez à lire le manuel d'utilisation de votre pédale d'effets pour éviter tout dommage.

Cet appareil ne peut être utilisé que dans des locaux non humides.

INTRODUCTION

Bloc d'alimentation avec 8 sorties isolées à tension continue pour l'alimentation de pédales d'effets. La tension des sorties 7 et 8 est réglable en continu de 6 à 18 volts. Tous les connecteurs de sortie sont câblés avec le pôle positif à l'extérieur et le pôle négatif au centre.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

L'emballage contient les éléments suivants :

1x Alimentation universelle pour pédales d'effets PWT08MK2
1x Bloc secteur d'alimentation en courant continu 18 volts / 2000 mA PW18VDCUNI
▶ 8× câbles pour tension continue, longueur 60 cm
▶ 1 jeu de pieds en caoutchouc autocollants
▶ Manuel de l'utilisateur

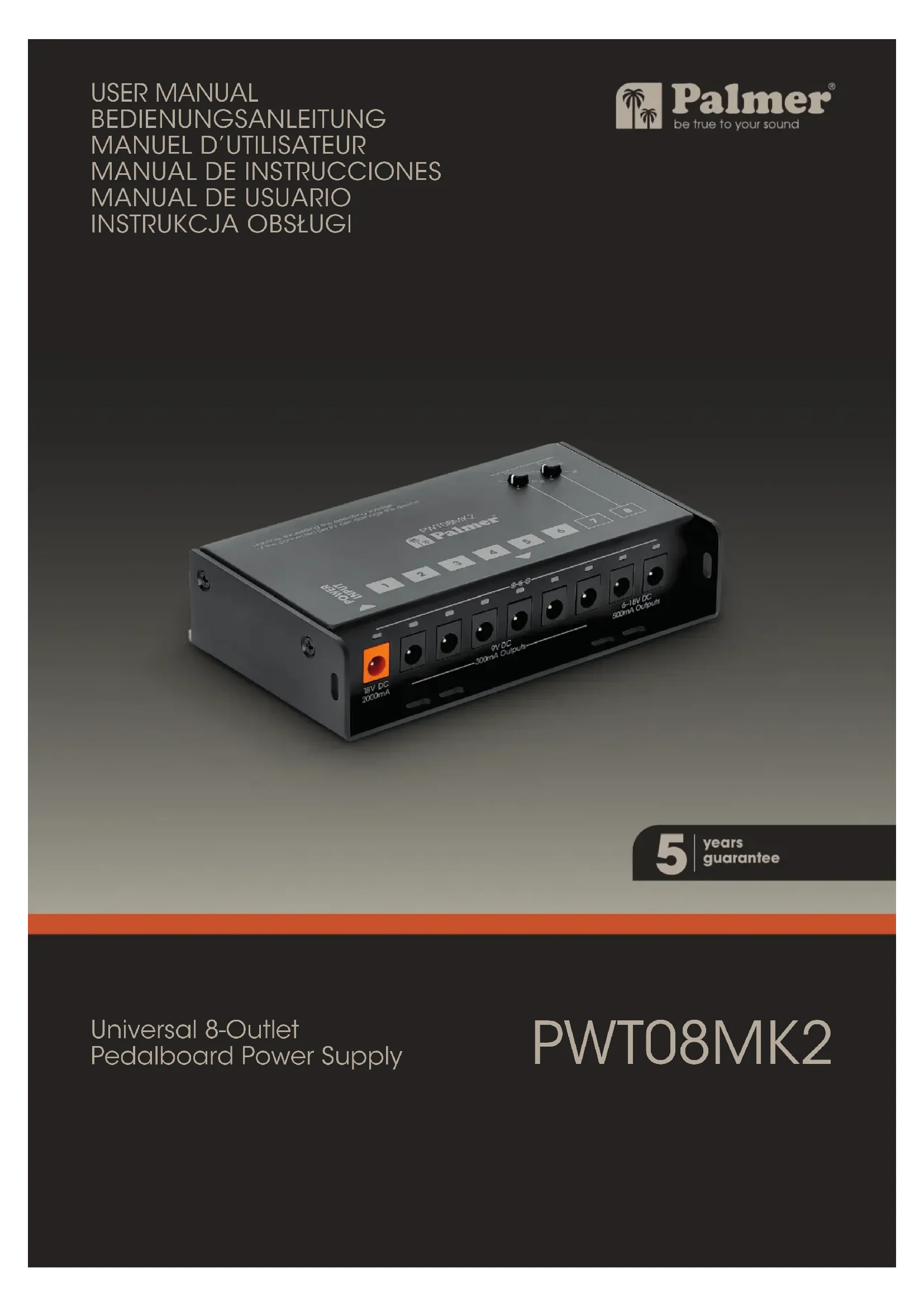

PWT08MK2

Alimentation universelle 8 sorties pour pédales d'effets

1 18V DC 2000mA 2 PV DC 300mA Outputs 4 4-18V DC 500mA Outputs

CONNECTEURS, UTILISATION ET INDICATEURS

1. ENTRÉE D'ALIMENTATION (POWER INPUT)

Connecteur basse tension de couleur orange pour l'alimentation de l'appareil. Veuillez utiliser uniquement le bloc secteur d'origine (livré dans l'emballage). Le voyant correspondant s'allume lorsque l'appareil est alimenté correctement.

2. SORTIES CC 1 - 6

Six sorties isolées, tension continue 9 V, intensité de sortie 300 mA chacune. Toutes les sorties sont dotées de LED d'état. La LED correspondante est éteinte si aucun câble d'alimentation pour pédale n'est connecté à la sortie. Le voyant de la sortie correspondante s'allume en vert lorsqu'un câble d'alimentation pour pédale est branché et que l'appareil fonctionne correctement. En cas de problème, la LED s'allume en rouge (par exemple, court-circuit, surintensité, polarité incorrecte). Une fois le problème corrigé, la sortie peut à nouveau être utilisée normalement.

3. SORTIES 7 ET 8

Deux sorties isolées, intensité de sortie allant jusqu'à 500 mA chacune, potentiomètres de réglage en continu de la tension de sortie, de 6 V à 18 V. Réglez toujours la tension désirée AVANT de connecter une pédale d'effets. Les deux sorties disposent chacune d'une LED d'état. La LED correspondante est éteinte si aucun câble d'alimentation pour pédale n'est connecté à la sortie. Le voyant de la sortie correspondante s'allume en vert lorsqu'un câble d'alimentation pour pédale est branché et que l'appareil fonctionne correctement. En cas de problème, la LED s'allume en rouge (par exemple, court-circuit, surintensité, polarité incorrecte). Une fois le problème corrigé, la sortie peut à nouveau être utilisée normalement.

4. TROUS DE MONTAGE

Le boîtier de l'alimentation comporte des trous de montage dans la plaque de base, autorisant une fixation en toute sécurité à un pédalier ou à une installation similaire (par exemple avec des serre-câbles).

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence produit PWT08MK2
Type de produit Alimentation secteur

Tension d'entrée 100 - 240 V, 50/60 Hz, via un bloc secteur externe enfichable (tension de sortie 18 V / 2 000 mA)

Nombre de sorties tension continue isolées 8
Sorties 1 à 6 9 V (300 mA max.)
Sorties 7 et 8 6 V à 18 V (500 mA max.)
Connecteurs de sortie 2,1 x 5,5 mm

Tension de sortie : 6 à 18 V
Intensité de sortie maximale 2 000 mA (sorties 1 - 8)
Sorties isolées individuellement oui
Polarité Pôle - (négatif) au centre
Indicateurs LED Alimentation, LED d'état (vert : sortie OK / rouge : défaut)

Contrôles	Réglages de tension de sortie
Profondeur	80 mm
Largeur	140 mm
Hauteur	32 mm
Masse	0,293 kg
Accessoires :	Bloc secteur d'alimentation PW18VDCUNI (EU/UK/US), 8 câbles pour tension continue (longueur 60 cm), 4 pieds en caoutchouc
Tension de bruit < 40 μV (sortie 1 - 8)
Température ambiante de fonctionnement	0° à 40°C
Humidité relative de l'air	< 80 % (sans condensation)

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.

2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL:

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES:

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH Adam-Hall-Tr. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉCE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables): Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/6 5/UE) RED (2014/53/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail] Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/
