INSTRUKCJA OBSŁUGI PWT08MK2 Palmer

Uniwersalny 8-drożny zasilacz do urządzeń efektowych

ZAMIERZONE ZASTOSOWANIE

Ten produkt to zasilacz do urządzeń efektowych.

Każde inne zastosowanie i użycie produktu poza podanymi danymi technicznymi i warunkami pracy jest uważane za niezgodne z przeznaczeniem!

Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

Użytkowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych lub z brakiem doświadczenia i wiedzy.
Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Urządzenie należy używać wyłącznie w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PROSZĘ PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE, A TAKŻE MATERIAŁ OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY! PLASTIKOWE TORBY NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

PRZESTROGA! Ryzyko uszkodzenia z powodu odwrotnej polaryzacji!

Proszę upewnić się, że polaryzacja wejścia DC odpowiedniego urządzenia efektowego jest zgodna z polaryzacją wyjść DC zasilacza (beczka dodatnia, środkowy pin ujemny). Podłączenie jednostki efektów z wejściem DC o odwróconej polaryzacji do tego zasilacza może spowodować uszkodzenie urządzenia.

PRZESTROGA! Ryzyko uszkodzenia z powodu przepięcia!

Proszę upewnić się, że napięcie wyjściowe zasilacza odpowiada napięciu wejściowemu wymaganemu dla urządzenia efektowego. Urządzenia efektowe mogą zostać uszkodzone przez przepięcie.

PRZESTROGA! Ryzyko uszkodzenia z powodu napięcia stałego DC na wejściu napięcia zmiennego AC!

Proszę nie podłączać do tego zasilacza jednostki efektów, która wymaga zasilania prądem zmiennym. W niektórych przypadkach może to spowodować uszkodzenie jednostki efektów i/lub zasilacza.

Całkowite zapotrzebowanie na prąd wszystkich podłączonych urządzeń efektowych nie może przekraczać 2000 mA. Jeśli limit 2000 mA zostanie przekroczony, obwód ochronny zapobiega uszkodzeniu zasilacza. W tym przypadku wyjścia napięcia stałego DC są wyłączane. Po usunięciu błędu urządzenie powróci do normalnej pracy po około 2 sekundach.

UWAGA

Niektóre urządzenia efektowe są zaprojektowane do pracy w zakresie napięć od 9 do 18 V i oferują większą dynamikę i headroom przy wyższym napięciu. Proszę zapoznać się z instrukcją obsługi urządzenia efektowego, aby uniknąć jego uszkodzenia.

To urządzenie może być używane wyłącznie w suchych pomieszczeniach.

WPROWADZENIE

Zasilacz z 8 izolowanymi wyjściami napięcia stałego do zasilania urządzeń efektowych. Napięcie wyjściowe wyjść 7 i 8 jest płynnie regulowane w zakresie od 6 do 18 woltów. Wszystkie wyjścia napięcia stałego DC są okablowane z biegunem dodatnim na zewnątrz i biegunem ujemnym w środku.

ZAWARTOŚĆ OPAKOWANIA

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe. Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania obejmuje:

1× zasilacz PWT08MK2
1x zasilacz PW18VDCUNI 18 V / 2000 mA DC
8x kabel DC 60 cm
1 zestaw samoprzylepnych gumowych nożek
Podręcznik użytkownika

PWT08MK2

Uniwersalny 8-drożny zasilacz do urządzeń efektowych

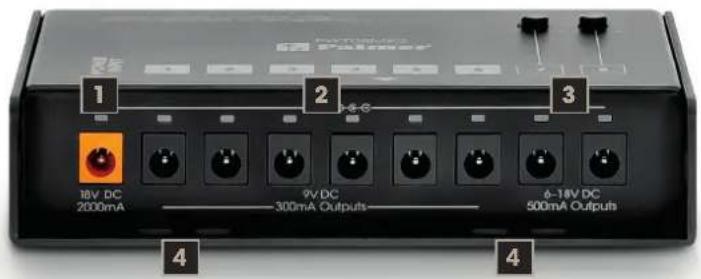

1 2 3 18V DC 2000mA 9V DC 300mA Outputs 6-18V DC 500mA Output

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

1. POWER INPUT

Gniazdo niskiego napięcia w kolorze pomarańczowym do zasilania urządzenia. Proszę używać wyłącznie oryginalnego zasilacza (dołączonego do opakowania). Odpowiedni wskaźnik LED zapala się, gdy urządzenie jest zasilane prawidłowym napięciem.

2. DC OUTPUTS 1 - 6

Sześć izolowanych wyjść 9 V DC o prądzie wyjściowym do 300 mA każde. Wszystkie wyjścia posiadają diody LED sygnalizacji stanu. Odpowiednia dioda LED jest wyłączona, jeśli do wyjścia nie jest podłączony żaden kabel DC. Dioda LED odpowiedniego wyjścia świeci się na zielono, gdy kabel DC jest podłączony i urządzenie działa prawidłowo. W przypadku usterki dioda LED świeci się na czerwono (np. zwarcie, przeciążenie, nieprawidłowa polaryzacja). Po usunięciu usterki wyjście może być ponownie używane w normalny sposób.

3. DC OUTPUTS 7 i 8

Dwa izolowane wyjścia napięciowe DC z prqdem wyjściowym do 500 mA każde i potencjometrami do płynnej regulacji napięcia wyjściowego w zakresie od 6 V do 18 V. Zawsze należy ustawić wymagane napięcie PRZED podłączeniem urządzenia efektowego. Każde z dwóch wyjść posiada diodę LED sygnalizującą stan. Odpowiednia dioda LED jest wyłączona, jeśli do wyjścia nie jest podłączony kabel DC. Dioda LED odpowiedniego wyjścia świeci się na zielono, gdy kabel DC jest podłączony i urządzenie działa prawidłowo. W przypadku usterki dioda LED świeci się na czerwono (np. zwarcie, przeciążenie, nieprawidłowa polaryzacja). Po usunięciu usterki wyjście może być ponownie żywane w normalny sposób.

4. OTWORY MONTAŻOWE

Obudowa zasilacza posiada otwory montażowe w płycie bazowej, umożliwiające bezpieczne przymocowanie do pedalboardu lub podobnej konfiguracji (np. za pomocą opasek kablowych).

SPECYFIKACJE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PWT08MK2

Typ produktu Zasilanie
Napięcie wejściowe	100 - 240 V AC poprzez zewnętrzny zasilacz wtykowy (DC 18 V / 2000 mA)
Indywidualnie izolowane wyjścia DC	8
Wyjście 1-6	9 V (maks. 300 mA)
Wyjście 7-8	6 V - 18 V (maks. 500 mA)
Złącza wyjściowe	2,1 × 5,5 mm
Napięcie wyjściowe	6 V - 18 V
Moc wyjściowa max.	2000 mA (wyjście 1 - 8)
Indywidualnie izolowane gniazda	tak
Biegunowość	Minus na pinie środkowym
Wskaźniki LED	Zasilanie, dioda LED stanu (zielona: wyjście OK / czerwona: błąd)
Sterowanie	Regulator napięcia wyjściowego
Głębokość	80 mm
Szerokość	140 mm
Wysokość	32 mm
Waga	0.293 kg
Akcesoria	Zasilacz wtyczkowy PW18VDCUNI (UE/UK/USA), 8× kabel DC (60 cm), 4× gumowe nożki
Poziom szumu	< 40 μV (wyjście 1 - 8)
Temperatura otoczenia podczas pracy	0° do 40 °C
Względna wilgotność powietrza:	< 80 % (bez kondensacji)

UTYLIZACJA

OPAKOWANIE:

1. Opakowania można wprowadzić do cyklu recyklingu materiałów do ponownego wykorzystania przy użyciu standardowych metod utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zuzyłego sprzętu elektry cznego i elektronicznego w obowiazującej w danym momencie wersji. Dyrektywa WEEE w sprawie zuzyłego sprzętu elektrycznego i elektronicznego. Zuzyłego sprzętu nie wolno wyrzucac wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutyl izowac w autoryzowanym lub w komunalnym zakładzie utylizacji od padów. Nalezy przestrze gac przepisów obowiazujących w danym kraju!
2. Przestrzegac wszystkich przepisów dotyczących usuwania odpadów, obowiazujących w kraju użytkowania.
3. Jako klient prywatny mozesz uzyskac informacje na temat możliwości utylizacji przyjaznej dla srodowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz regionalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucac z odpadami domowymi. Baterie i akumulatory należy utylizowac w autoryzowanym lub w ko muralnym zakładzie utylizacji odpadów.
2. Przestrzegac wszystkich przepisów dotyczących usuwania odpadów, obowiazujących Prawo i przepisy dotyczące utylizacji.
3. Klient prywatny otrzyma informacje na temat przyjazny dla srodowiska sposobów usuniecia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz regionalnych.
4. Urzadzenia zawierające baterie lub akumulatory, których użytkownik nie moze wyjac, należy odd ac do punktu zbiórki urządzen elektrycznych.

OSWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informacje o ograniczeniu odpowiedzialności można znalezc na stronie internetowej: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktowac sie z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oswiadcza niniejszym, ze produkt spełnia wymogi następujących dyrektyw (o ile dotyczy):

Dyrektywa niskonapieciowa (2014/35/ UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOSCI UE

Deklaracje zgodności dla wyrobów, które podlegaja dyrektywom LVD, EMC, RoHS, można zamówic pod adresem [e-mail].

Deklaracje zgodnosci dla wyrobów podlegających dyrektywie RED można pobrac na stronie www.adamhall.com/compliance/
