Typ produktu	Uniwersalny zasilacz sieciowy do pedałów efektowych
Marka	Palmer
Model	PWT 12 IEC
Kategoria	Ładowarka do telefonów komórkowych (również odpowiednia do pedałów efektowych)
Napięcie wejściowe	100-240 V AC, 50/60 Hz
Liczba izolowanych wyjść DC	12
Wyjścia 1-2 (regulowane)	6-18 V, 250 mA maks.
Wyjścia 3-6	9 V, 100 mA maks.
Wyjścia 7-10	9 V, 250 mA maks.
Wyjścia 11-12	9 V, 500 mA maks.
Niesiolowane wyjście DC	9 V, 2000 mA maks.
Porty USB	1x USB-C, 1x USB-A, 18 W maks.
Złącza wyjściowe	2,1 x 5,5 mm (biegun ujemny w środku)
Maksymalna moc wyjściowa (wyjścia 1-12)	30,6 W
Maksymalne zużycie energii	77 W
Wymiary (Dł. x Szer. x Wys.)	168 x 93 x 42 mm
Waga	0,54 kg
Temperatura pracy	0°C do 40°C
Wilgotność względna	< 80% bez kondensacji
Dołączone akcesoria	Przewód zasilający, 15 kabli DC (5x30 cm, 5x60 cm, 5x90 cm), 4 gumowe nóżki
Bezpieczeństwo	Nie otwierać, trzymać poza zasięgiem dzieci, przestrzegać polaryzacji
Gwarancja	Gwarancja producenta, skontaktuj się ze sprzedawcą
Części zamienne i naprawialność	Akcesoria dostępne u producenta; urządzenie nienaprawialne przez użytkownika
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać suchej, miękkiej szmatki

Często zadawane pytania - PWT 12 IEC Palmer

Jakie jest napięcie wyjściowe wyjść 1 i 2?

Wyjścia 1 i 2 są regulowane od 6 do 18 V za pomocą potencjometru. Zawsze ustawiaj napięcie przed podłączeniem pedału, aby uniknąć uszkodzeń.

Czy mogę ładować smartfon tą ładowarką?

Tak, dzięki wbudowanym portom USB-C i USB-A możesz ładować smartfony, tablety i inne urządzenia USB do 18 W.

Ile pedałów efektowych mogę zasilać jednocześnie?

Możesz zasilić do 12 pedałów efektowych na izolowanych wyjściach, plus dodatkowe niesiolowane wyjście (9 V, 2 A) dla wymagających pedałów.

Co zrobić, jeśli polaryzacja mojego pedału jest odwrócona?

Nigdy nie podłączaj pedału z odwróconą polaryzacją. Złącze wyjściowe ma biegun dodatni na zewnątrz i biegun ujemny w środku. Sprawdź polaryzację pedału przed podłączeniem.

Jak zamontować urządzenie na pedalboardzie?

Obudowa posiada otwory montażowe w płycie podstawy i panelach bocznych. Użyj opasek kablowych lub śrub, aby solidnie przymocować go do pedalboardu.

Jakie akcesoria są dołączone do PWT 12 IEC?

Opakowanie zawiera: 1 zasilacz, 1 przewód zasilający z wtykiem IEC, 5 kabli DC o długości 30 cm, 5 o długości 60 cm, 5 o długości 90 cm, 4 samoprzylepne gumowe nóżki i instrukcję obsługi.

Jak wyczyścić urządzenie?

Zawsze odłączaj urządzenie przed czyszczeniem. Używaj suchej, miękkiej szmatki. Nie używaj środków chemicznych ani ściernych.

Co zrobić w przypadku awarii lub nieprawidłowego działania?

Skontaktuj się ze sprzedawcą lub producentem (Adam Hall GmbH) pod adresem [e-mail]. Nie próbuj samodzielnie naprawiać urządzenia.

Czy mogę używać tego urządzenia z pedałami innych marek?

Tak, pod warunkiem, że napięcie i polaryzacja są zgodne (biegun + na zewnątrz, biegun - w środku), a pobór prądu nie przekracza maksymalnego prądu danego wyjścia.

Jakie są podstawowe środki ostrożności?

Uważnie przeczytaj instrukcję. Nie otwieraj ani nie modyfikuj urządzenia. Trzymaj poza zasięgiem dzieci. Używaj tylko zgodnie z przeznaczeniem. Przestrzegaj polaryzacji i napięcia pedałów.

INSTRUKCJA OBSŁUGI PWT 12 IEC Palmer

Uniwersalny 12-krotny zasilacz do zasilania urządzeń efektowych

ZAMIERZONE ZASTOSOWANIE

Ten produkt jest zasilaczem do jednostek efektowych. Każde inne użycie oraz użycie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

• Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych albo nieposiadających doświadczenia i wiedzy.
  Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Prosimy o uważne przeczytanie i zapoznanie się z tą instrukcją.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Z urządzenia należy korzystać wyłącznie w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Zasilacz z 12 izolowanymi i jednym nieizolowanym wyjściem DC posiada również port USB-A i USB-C, które można wykorzystać do ładowania smartfonów i tabletów. Zasilanie urządzenia nie jest zapewniane przez zewnętrzny zasilacz, lecz przez standardowy kabel zasilający ze złączem IEC. Wszystkie wyjścia DC są podłączone z biegunem dodatnim na zewnątrz i ujemnym wewnątrz.

WŁĄCZONY

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe. Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

W skład pakietu wchodzą:

1 x zasilacz PWT12IEC
1 x Kable sieciowy z wtyczką IEC
4 x Kable DC 30 cm
5 x Kable DC 60 cm
5 x Kable DC 90 cm
▶ 1 zestaw samoprzylepnych gumowych stopek
▶ Instrukcja obstugi

PWT12IEC

Uniwersalny 12-krotny zasilacz do zasilania urządzeń efektowych

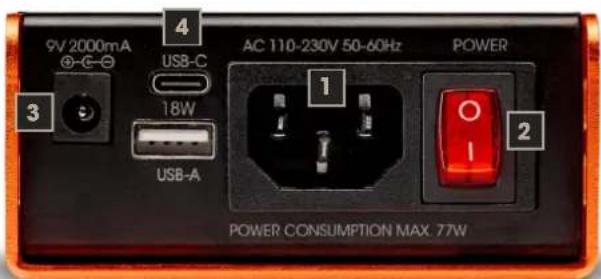

PRZYŁĄCZA I ELEMENTY OBSŁUGI

1. WEJŚCIE AC

Przyłącze IEC do zasilania urządzenia. Odpowiedni kabel sieciowy znajduje się w zakresie dostawy.

2. POWER

Włącznik kołyskowy do włączania i wyłączania urządzenia. Przełącznik ma lampkę kontrolną. Zapala się, gdy tylko urządzenie zostanie prawidłowo podłączone do zasilania i włączone.

3. WYJŚCIE DC

Nieizolowane wyjście 9 V DC o prądzie wyjściowym do 2000 mA dla urządzeń efektowych o dużym zapotrzebowaniu na prąd i zasilaczy zewnętrznych (np. PWT04), które nie wymagają izolowanego i filtrowanego zasilania.

4. USB

Po jednym porcie USB-C i USB-A o łącznej mocy do 18 W do ładowania smartfonów, tabletów itp.

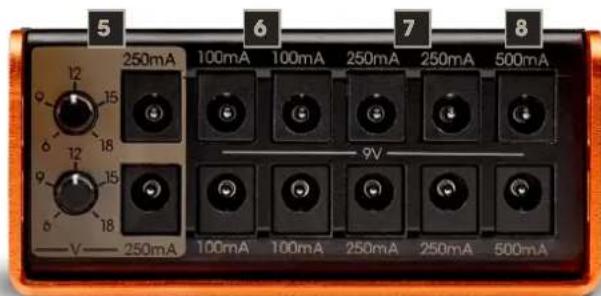

5. WYJŚCIE 112

Dwa izolowane wyjścia napięciowe DC z potencjometrami do płynnej regulacji napięcia wyjściowego od 6 V do 18 V i prądu wyjściowego do 250 mA. Zawsze należy ustawić wymagane napięcie PRZED podłączeniem odpowiedniego urządzenia efektowego.

6. WYJŚCIE 3 DO 6

Cztery izolowane wyjścia DC o napięciu wyjściowym 9 V i prądzie wyjściowym do 100 mA każde.

7. WYJŚCIE 7 DO 10

Cztery izolowane wyjścia DC o napięciu wyjściowym 9 V i prądzie wyjściowym do 250 mA każde.

8. WYJŚCIE 11 | 12

Dwa izolowane wyjścia DC o napięciu wyjściowym 9 V i prądzie wyjściowym do 500 mA każde.

PRZESTROGA! Szkody materialne spowodowane odwrotną polaryzacją!

Upewnić się, że biegunowość wejścia napięcia stałego odpowiedniej jednostki efektowej odpowiada biegunowości wyjść napięcia stałego zasilacza (biegun dodatni na zewnątrz, biegun ujemny wewnątrz).

Urządzenie efektowe z wejściem prądu stałego o odwróconej polaryzacji może spowodować awarię po podłączeniu do uszkodzenia tego zasilacza.

PRZESTROGA! Szkody materialne z powodu przepięcia!

Upewnić się, że napięcie wyjściowe zasilacza odpowiada napięciu wymaganemu przez jednostkę efektową Napięcie wejściowe odpowiada. Jednostka efektowa może zostać uszkodzona przez przepięcie.

PRZESTROGA! Szkody materialne spowodowane napięciem stałym na wejściu napięcia zmiennego!

Do tego zasilacza nie należy podłączać żadnych urządzeń efektowych, które są przeznaczone do zasilania napięciem zmiennym. W pojedynczych przypadkach może to spowodować uszkodzenie jednostki efektowej

i / lub zasilacza.

MOCOWANIE

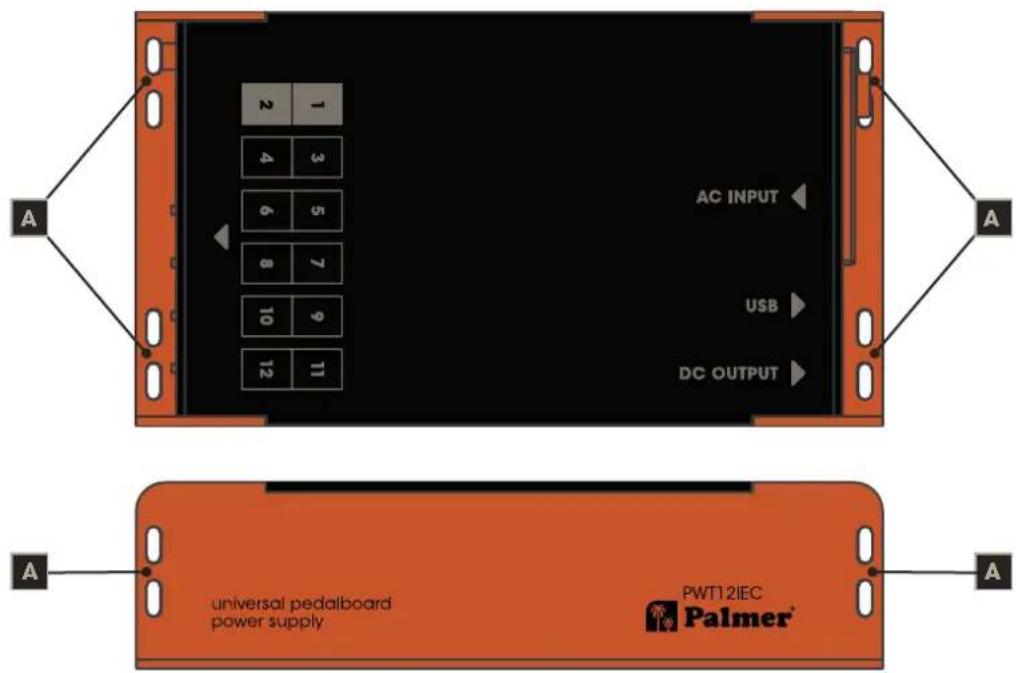

Obudowa zasilacza posiada otwory montażowe w płycie podstawowej i w panelach bocznych (rys. A), dzięki czemu zasilacz można bezpiecznie przymocować do pedalboardu (np. za pomocą opasek kablowych).

DANE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PWT12IEC
Typ produktu Zasilanie
Napięcie wejściowe	AC 100 - 240 V
Indywidualnie izolowane wyjścia DC	12
Wyjście 1-2	6 - 18 V (maks. 250 mA)
Wyjście 3-6	9 V (maks. 100 mA)
Wyjście 7-10	9 V (maks. 250 mA)
Wyjście 11-12	9 V (maks. 500 mA)
Nieodizolowane wyjście DC	9 V (maks. 2000 mA)
Przyłącza wyjściowe	2.1 x 5,5 mm
Napięcie wyjściowe	6 V - 18 V
Maks. Moc wyjściowa	30.6 W (wyjście 1 - 12)
Maks. pobór mocy	77 W
Indywidualnie izolowane wyjścia	tak
Polaryzacja	Centrum-negatywne
Moc wyjściowa USB-C / USB-A	18 W maks.
Wskaźniki wyświetlacza	Power
Operating controls	Wyłącznik sieciowy, przełącznik i selektor napięcia wyjściowego
Głębokość	93 mm
Szerokość	168 mm
Wysokość	42 mm
Waga	0,54 kg
AKCESORIÓW	Kabel sieciowy, 15x kabel DC (30 / 60 / 90 cm), 4x gumowe nóżki
Hałas	< 40 μV (wyjście 1 - 12)
Temperatura otoczenia podczas pracy	0° do 40°C
Względna wilgotność powietrza	< 80% bez kondensacji

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.

2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZADZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużytego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużytego sprzętu elektrycznego i elektronicznego. Zużytego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.

3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.

4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw(o ile dotyczy): Dyrektywa niskonąpięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/.

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
