Produkttyp	Universelle Netzversorgung für Effektpedale
Marke	Palmer
Modell	PWT 12 IEC
Kategorie	Handy-Ladegerät (auch für Effektpedale geeignet)
Eingangsspannung	100-240 V AC, 50/60 Hz
Anzahl isolierte DC-Ausgänge	12
Ausgänge 1-2 (einstellbar)	6-18 V, max. 250 mA
Ausgänge 3-6	9 V, max. 100 mA
Ausgänge 7-10	9 V, max. 250 mA
Ausgänge 11-12	9 V, max. 500 mA
Nicht isolierter DC-Ausgang	9 V, max. 2000 mA
USB-Anschlüsse	1x USB-C, 1x USB-A, max. 18 W
Ausgangsstecker	2,1 x 5,5 mm (Minuspol innen)
Maximale Ausgangsleistung (Ausgänge 1-12)	30,6 W
Maximale Leistungsaufnahme	77 W
Abmessungen (B x T x H)	168 x 93 x 42 mm
Gewicht	0,54 kg
Betriebstemperatur	0°C bis 40°C
Relative Luftfeuchtigkeit	< 80% nicht kondensierend
Enthaltenes Zubehör	Netzkabel, 15 DC-Kabel (5x30 cm, 5x60 cm, 5x90 cm), 4 Gummifüße
Sicherheit	Nicht öffnen, außerhalb der Reichweite von Kindern halten, Polarität beachten
Garantie	Herstellergarantie, wenden Sie sich an Ihren Händler
Ersatzteile und Reparierbarkeit	Zubehör beim Hersteller erhältlich; Gerät nicht vom Benutzer reparierbar
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes, weiches Tuch verwenden

Häufig gestellte Fragen - PWT 12 IEC Palmer

Wie hoch ist die Ausgangsspannung der Ausgänge 1 und 2?

Die Ausgänge 1 und 2 sind mit einem Potentiometer von 6 bis 18 V einstellbar. Stellen Sie die Spannung immer vor dem Anschließen eines Pedals ein, um Schäden zu vermeiden.

Kann ich mein Smartphone mit diesem Ladegerät laden?

Ja, dank der integrierten USB-C- und USB-A-Anschlüsse können Sie Smartphones, Tablets und andere USB-Geräte mit bis zu 18 W laden.

Wie viele Effektpedale kann ich gleichzeitig mit Strom versorgen?

Sie können bis zu 12 Effektpedale an den isolierten Ausgängen sowie einen zusätzlichen nicht isolierten Ausgang (9 V, 2 A) für stromhungrige Pedale mit Strom versorgen.

Was tun, wenn die Polarität meines Pedals umgekehrt ist?

Schließen Sie niemals ein Pedal mit umgekehrter Polarität an. Der Ausgangsstecker hat Außen plus und Innen minus. Überprüfen Sie vor dem Anschließen die Polarität Ihres Pedals.

Wie montiere ich das Gerät auf einem Pedalboard?

Das Gehäuse verfügt über Montagebohrungen in der Grundplatte und den Seitenwänden. Verwenden Sie Kabelbinder oder Schrauben, um es fest auf Ihrem Pedalboard zu befestigen.

Welches Zubehör wird mit dem PWT 12 IEC mitgeliefert?

Die Verpackung enthält: 1 Netzteil, 1 Netzkabel mit IEC-Stecker, 5 DC-Kabel 30 cm, 5 60 cm, 5 90 cm, 4 selbstklebende Gummifüße und die Bedienungsanleitung.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.

Was tun bei einem Defekt oder einer Fehlfunktion?

Wenden Sie sich an Ihren Händler oder den Hersteller (Adam Hall GmbH) unter [e-mail]. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kann ich dieses Gerät mit Pedalen anderer Marken verwenden?

Ja, solange Spannung und Polarität übereinstimmen (Außen +, Innen -) und der Stromverbrauch den maximalen Strom des jeweiligen Ausgangs nicht überschreitet.

Was sind die wichtigsten Sicherheitshinweise?

Lesen Sie die Anleitung sorgfältig. Das Gerät nicht öffnen oder modifizieren. Außerhalb der Reichweite von Kindern aufbewahren. Nur wie vorgeschrieben verwenden. Polarität und Spannung der Pedale beachten.

BEDIENUNGSANLEITUNG PWT 12 IEC Palmer

Universelles 12-fach Netzteil

für die Spannungsversorgung

von Effektgeräten

PWT12IEC

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

Universelles 12-fach Netzteil für die Spannungsversorgung von Effektgeräten

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei diesem Produkt handelt es sich um ein Gerät für die Spannungsversorgung von Effektgeräten.

Jede andere Verwendung und die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gelten als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Das Netzteil mit 12 isolierten und einem nicht isolierten Gleichspannungsausgang verfügt zusätzlich über einen USB-A und einen USB-C Anschluss, die zum Laden von Smartphone und Tablet genutzt werden können. Die Spannungsversorgung des Geräts erfolgt nicht über ein externes Netzteil, sondern wird per handelsüblichem Kaltgerätekabel mit IEC Gerätestecker realisiert. Alle Gleichspannungsausgänge sind mit Pluspol außen und Minuspol innen beschaltet.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten:

1 x PWT12IEC Netzteil
1 x Netzkabel mit IEC Gerätestecker
5 x DC-Kabel 30 cm
5 x DC-Kabel 60 cm
5 x DC-Kabel 90 cm
▶ 1 Satz selbstklebende Gummifüße
▶ Bedienungsanleitung

PWT12IEC

Universelles 12-fach Netzteil für die Spannungsversorgung von Effektgeräten

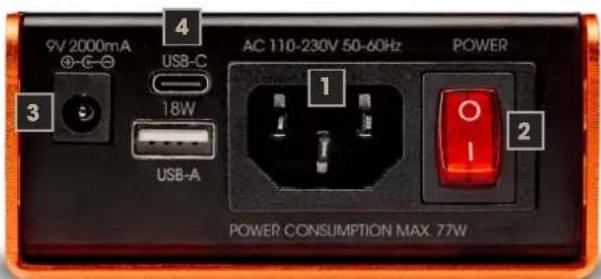

ANSCHLÜSSE UND BEDIENELEMENTE

1. AC INPUT

IEC-Anschluss für die Spannungsversorgung des Geräts. Ein geeignetes Netzkabel ist im Lieferumfang enthalten.

2. POWER

Wippschalter zum Ein- und Ausschalten des Geräts. Der Schalter verfügt über ein Kontrolllicht. Dieses leuchtet, sobald das Gerät korrekt an der Spannungsversorgung angeschlossen und eingeschaltet ist.

3. DC OUTPUT

Nicht isolierter 9 V Gleichspannungsausgang mit bis zu 2000 mA Ausgangsstrom für Effektgeräte mit hohem Strombedarf und externe Netzgeräte (z.B. PWT04), die keine isolierte und gefilterte Spannungsversorgung benötigen.

4. USB

Je ein USB-C und USB-A Anschluss mit bis zu 18 Watt Gesamtleistung zum Laden von Smartphone, Tablet o.Ä..

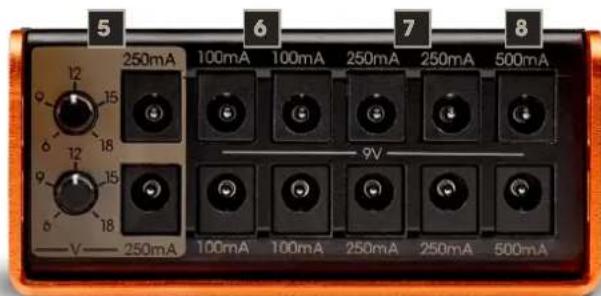

5. AUSGANG 1 UND 2

Zwei isolierte Gleichspannungsausgänge mit Potentiometern für eine stufenlos einstellbare Ausgangsspannung von 6 V bis 18 V und bis zu 250 mA Ausgangsstrom. Stellen Sie die erforderliche Spannung stets VOR dem Anschließen des entsprechenden Effektgeräts ein.

6. AUSGANG 3 BIS 6

Vier isolierte Gleichspannungsausgänge mit 9 V Ausgangsspannung und jeweils bis zu 100 mA Ausgangsstrom.

7. AUSGANG 7 BIS 10

Vier isolierte Gleichspannungsausgänge mit 9 V Ausgangsspannung und jeweils bis zu 250 mA Ausgangsstrom.

8. AUSGANG 11 UND 12

Zwei isolierte Gleichspannungsausgänge mit 9 V Ausgangsspannung und jeweils bis zu 500 mA Ausgangsstrom.

ACHTUNG! Sachschaden durch Verpolung!

Achten Sie darauf, dass die Polung des Gleichspannungseingangs des entsprechenden Effektgeräts mit der Polung der Gleichspannungsausgänge des Netzteils übereinstimmt (Pluspol außen, Minuspol innen).

Ein Effektgerät mit einem Gleichspannungseingang umgekehrter Polung kann beim Anschließen anes Netzteil beschädigt werden.

ACHTUNG! Sachschaden durch Überspannung!

Achten Sie darauf, dass die Ausgangsspannung des Netzteils der für das Effektgerät benötigten Eingangsspannung entspricht. Durch Überspannung kann ein Effektgerät beschädigt werden.

ACHTUNG! Sachschaden durch Gleichspannung am Wechselspannungseingang!

Schließen Sie kein Effektgerät, das für eine Wechselspannung als Spannungsversorgung vorgesehen ist, an dieses Netzteil an. Im Einzelfall könnten dadurch Effektgerät und / oder Netzteil beschädigt werden.

MONTAGE

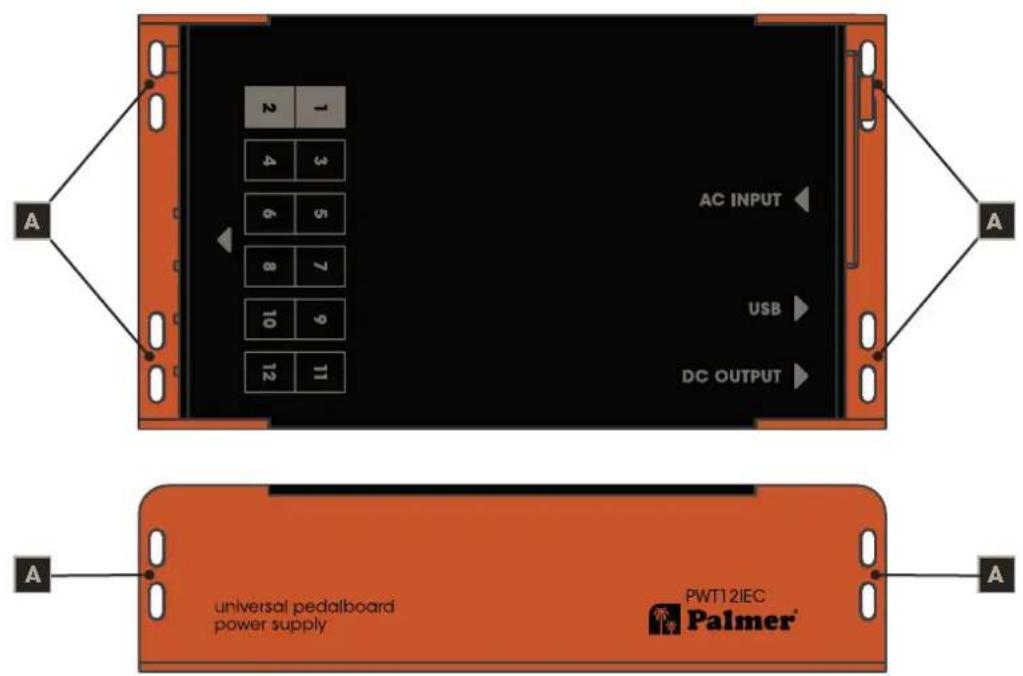

Das Gehäuse des Netzteils verfügt über Montagelöcher in der Bodenplatte und den Seitenteilen (Abb. A), um das Netzteil sicher an einem Pedalboard befestigen zu können (z.B. mit Kabelbindern).

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PWT12IEC
Produktart Netzteile
Eingangsspannung AC 100 - 240 V
Einzeln isolierte DC Ausgänge 12
Ausgang 1-2 6 - 18 V (250 mA max)
Ausgang 3-6 9 V (100 mA max)
Ausgang 7-10 9 V (250 mA max)
Ausgang 11-12 9 V (500 mA max)
Nicht isolierter DC Ausgang 9 V (2000 mA max)
Ausgangsanschlüsse 2,1 x 5,5 mm
Ausgangsspannung 6 V - 18 V
Max. Ausgangsleistung 30,6 W (Ausgang 1 - 12)
Max. Leistungsaufnahme 77 W
Einzeln isolierte Ausgänge	Ja
Polarität	Innenstift minus
USB-C / USB-A Ausgangsleistung	18 W max.
Anzeigeelemente	Power
Bedienelemente	Netzschalter, Ausgangsspannungswahlregler
Tiefe	93 mm
Breite	168 mm
Höhe	42 mm
Gewicht	0,54 kg
Zubehör	Netzkabel, 15x DC Kabel (30 / 60 / 90 cm), 4x Gummifüße
Noise	< 40 μV (Ausgang 1 - 12)
Umgebungstemperatur (im Betrieb)	0° - 40 °C
Relative Luftfeuchtigkeit	< 80% (nicht kondensierend)

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
