Type de produit	Alimentation secteur universelle pour pédales d'effet
Marque	Palmer
Modèle	PWT 12 IEC
Catégorie	Chargeur téléphone portable (également adapté aux pédales d'effet)
Tension d'entrée	100-240 V CA, 50/60 Hz
Nombre de sorties CC isolées	12
Sorties 1-2 (réglables)	6-18 V, 250 mA maxi
Sorties 3-6	9 V, 100 mA maxi
Sorties 7-10	9 V, 250 mA maxi
Sorties 11-12	9 V, 500 mA maxi
Sortie CC non isolée	9 V, 2000 mA maxi
Ports USB	1x USB-C, 1x USB-A, 18 W maxi
Connecteurs de sortie	2,1 x 5,5 mm (pôle négatif au centre)
Puissance de sortie maximale (sorties 1-12)	30,6 W
Consommation électrique maximale	77 W
Dimensions (L x P x H)	168 x 93 x 42 mm
Poids	0,54 kg
Température de fonctionnement	0°C à 40°C
Humidité relative	< 80% sans condensation
Accessoires inclus	Câble secteur, 15 câbles DC (5x30 cm, 5x60 cm, 5x90 cm), 4 pieds en caoutchouc
Sécurité	Ne pas ouvrir, tenir hors de portée des enfants, respecter la polarité
Garantie	Garantie constructeur, contacter votre revendeur
Pièces détachées et réparabilité	Accessoires disponibles auprès du fabricant ; appareil non réparable par l'utilisateur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux

FOIRE AUX QUESTIONS - PWT 12 IEC Palmer

Quelle est la tension de sortie des sorties 1 et 2 ?

Les sorties 1 et 2 sont réglables de 6 à 18 V avec un potentiomètre. Réglez toujours la tension avant de connecter une pédale pour éviter tout dommage.

Puis-je charger mon smartphone avec ce chargeur ?

Oui, grâce aux ports USB-C et USB-A intégrés, vous pouvez charger des smartphones, tablettes et autres appareils USB jusqu'à 18 W.

Combien de pédales d'effet puis-je alimenter simultanément ?

Vous pouvez alimenter jusqu'à 12 pédales d'effet sur les sorties isolées, plus une sortie non isolée supplémentaire (9 V, 2 A) pour les pédales gourmandes.

Que faire si la polarité de ma pédale est inversée ?

Ne branchez jamais une pédale avec une polarité inversée. Le connecteur de sortie a le pôle positif à l'extérieur et le pôle négatif au centre. Vérifiez la polarité de votre pédale avant connexion.

Comment monter l'appareil sur un pedalboard ?

Le boîtier comporte des trous de montage dans la plaque de base et les panneaux latéraux. Utilisez des serre-câbles ou des vis pour le fixer solidement sur votre pedalboard.

Quels accessoires sont fournis avec le PWT 12 IEC ?

L'emballage comprend : 1 alimentation, 1 câble secteur avec fiche IEC, 5 câbles DC de 30 cm, 5 de 60 cm, 5 de 90 cm, 4 pieds en caoutchouc autocollants et le mode d'emploi.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez votre revendeur ou le fabricant (Adam Hall GmbH) via l'adresse [e-mail]. N'essayez pas de réparer l'appareil vous-même.

Puis-je utiliser cet appareil avec des pédales d'autres marques ?

Oui, tant que la tension et la polarité correspondent (pôle + à l'extérieur, pôle - au centre) et que la consommation ne dépasse pas le courant maximal de la sortie concernée.

Quelles sont les précautions de sécurité essentielles ?

Lisez attentivement la notice. Ne pas ouvrir ni modifier l'appareil. Tenir hors de portée des enfants. Utiliser uniquement comme prescrit. Respecter la polarité et la tension des pédales.

MODE D'EMPLOI PWT 12 IEC Palmer

Alimentation secteur universelle 12 sorties pour pédales d'effet

UTILISATION PRÉVUE

Ce produit est un bloc d'alimentation pour pédales d'effet. L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée.

Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas:

• À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
  Aux enfants (Les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions en lieu sûr.
3. Suivez les instructions.
4. N'utilisez l'appareil que de la manière prescrite.
5. N'ouvrez pas l'appareil et n'effectuez aucune modification.

RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

INTRODUCTION

Cette alimentation possède 12 sorties à tension continue isolées et une sortie à tension continue non isolée. Elle propose également un port USB-A et un port USB-C qui peuvent être utilisés pour charger des smartphones et des tablettes. L'alimentation électrique de l'appareil n'est pas assurée par un bloc d'alimentation externe, mais par un câble secteur standard muni d'une fiche IEC. Toutes les sorties de tension continue sont câblées avec le pôle positif à l'extérieur et le pôle négatif à l'intérieur.

LIVRÉ AVEC

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

L'emballage comprend:

▶ 1 x alimentation PWT12IEC
1 x câble secteur avec fiche IEC
5 x câbles pour tension continue, longueur 30 cm
5 x câbles pour tension continue, longueur 60 cm
5 x câbles pour tension continue, longueur 90 cm
▶ 1 jeu de pieds en caoutchouc autocollants
▶ Mode d'emploi

PWT12IEC

Alimentation secteur universelle 12 sorties pour pédales d'effet

9V 2000mA +/-C-⊖ USB-C 18W USB-A AC 110-230V 50-60Hz POWER POWER CONSUMPTION MAX. 77W

5 6 7 8 250mA 100mA 100mA 250mA 250mA 500mA 9 12 15 18 12 15 9 18 V 9V 250mA 100mA 100mA 250mA 250mA 500mA

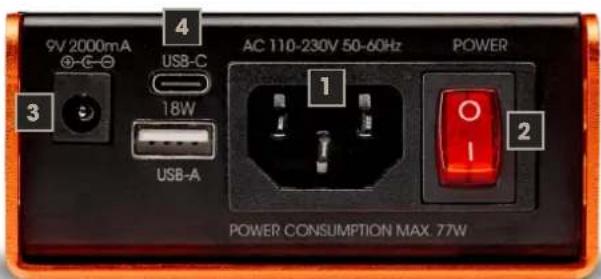

CONNECTEURS ET COMMANDES

1. ENTRÉE SECTEUR

Embase IEC pour l'alimentation électrique de l'appareil. Un câble secteur approprié est inclus dans la livraison.

2. POWER

Interrupteur basculant pour mise sous tension/hors tension. L'interrupteur intègre un témoin lumineux. Ce témoin s'allume dès que l'appareil est correctement connecté à l'alimentation électrique et mis sous tension.

3. SORTIE COURANT CONTINU

Tension continue 9 V, non isolée, intensité maximale 2000 mA, pour pédales gourmandes en courant et alimentations secteur externes (par exemple PWT04) ne nécessitant pas d'alimentation électrique isolée et filtrée.

4. PORTS USB

Un port USB-C et un port USB-A, puissance totale jusqu'à 18 watts, pour charge de smartphones, tablettes, etc.

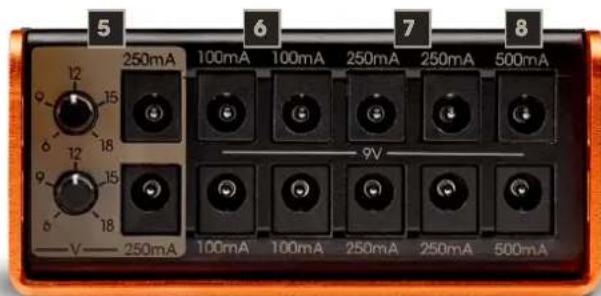

5. SORTIE 1 ET 2

Sortie d'alimentation isolée avec potentiomètre de réglage non cranté de la tension continue de sortie, de 6 V à 18 V, intensité maximale 250 mA. Réglez toujours la valeur de tension désirée AVANT de connecter la pédale d'effet.

6. SORTIE 3 À 6

Quatre sorties d'alimentation isolées, tension continue 9 V, intensité maximale jusqu'à 100 mA chacune.

7. SORTIE 7 À 10

Quatre sorties d'alimentation isolées, tension continue 9 V, intensité maximale jusqu'à 250 mA chacune.

8. SORTIE 11 ET 12

Deux sorties d'alimentation isolées, tension continue 9 V, intensité maximale jusqu'à 500 mA chacune.

ATTENTION ! Dommages matériels dus à l'inversion de polarité !

Veillez à ce que la polarité de l'entrée pour alimentation de la pédale d'effet corresponde à celle de la sortie de l'alimentation (pôle + à l'extérieur, pôle - à l'intérieur). Brancher une pédale d'effet en inversant la polarité de l'alimentation peut détériorer les circuits électroniques de la pédale d'effet.

ATTENTION ! Dommages matériels dus à la surtension !

Veillez à ce que la tension de sortie du bloc d'alimentation corresponde à la tension d'entrée nécessaire pour la pédale d'effets. Une surtension peut endommager les circuits électroniques de la pédale d'effet.

ATTENTION ! Dommages matériels dus à l'utilisation d'une tension continue sur une entrée pour tension alternative !

Ne connectez pas cette alimentation à une pédale d'effet prévue pour être alimentée par une tension alternative. Dans certains cas, cela pourrait endommager la pédale d'effet et/ou l'alimentation.

MONTAGE

Le boîtier de l'alimentation comporte des trous de montage dans la plaque de base et les panneaux latéraux (fig. A), ce qui permet de le fixer en toute sécurité sur un pédalier (par exemple avec des serre-câbles).

AC INPUT USB DC OUTPUT universal pedalboard power supply PWT12IEC Palmer®

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence produit PWT12IEC

Type de produit Alimentation secteur
Tension d'entrée 100 - 240 V, alternative
Nombre de sorties tension continue isolées 12
Sorties 1-2 6 à 18 V (250 mA maxi)
Sorties 3-6 9 V (100 mA maxi)
Sorties 7-10 9 V (250 mA maxi)
Sorties 11-12 9 V (500 mA maxi)
Sortie tension continue non isolée 9 V (2000 mA maxi)
Connecteurs de sortie 2,1 x 5,5 mm
Tension de sortie 6 à 18 V
Puissance de sortie maximale 30,6 W (sortie 1 - 12)
Consommation électrique maximale 77 W
Sorties tension continue isolées	oui
Polarité	Pôle - au centre
Puissance de sortie ports USB-C / USB-A	18 W max.
Indicateurs	Power
Commandes	Interrupteur secteur, sélecteur de tension de sortie
Profondeur	93 mm
Largeur	168 mm
Hauteur	42 mm
Masse	0,54 kg
Accessoires	Câble secteur, 15 câbles d'alimentation continue (longueur 30 / 60 / 90 cm), 4 pieds caoutchouc
Tension de bruit	< 40 μV (sortie 1 - 12)
Température ambiante de fonctionnement	0° à 40°C
Humidité relative de l'air	< 80 % sans condensation

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail : [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

DÉCLARATION FCC

Cet appareil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
