PWT06IEC - Chargeur téléphone portable Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation secteur universelle pour pédales d'effet avec ports USB pour charge de téléphones
Référence	PWT06IEC
Marque	Palmer
Tension d'entrée	100 - 240 V AC
Nombre de sorties DC isolées	6
Sortie 1 (variable)	6 - 18 V, 250 mA max
Sortie 2	9 V, 500 mA max
Sorties 3 et 4 (commutables)	9 / 12 V, 250 mA max chacune
Sorties 5 et 6 (commutables)	9 / 18 V, 250 mA max chacune
Sortie DC non isolée	9 V, 2000 mA max
Ports USB	1 x USB-C, 1 x USB-A, puissance totale 18 W max
Puissance de sortie maximale (sorties 1-6)	24 W
Consommation électrique maximale	70 W
Connecteurs de sortie DC	2,1 x 5,5 mm, pôle négatif au centre
Dimensions (L x P x H)	168 x 93 x 42 mm
Poids	0,46 kg
Accessoires inclus	Câble secteur IEC, 9 câbles DC (4 x 30 cm, 5 x 60 cm), 4 pieds caoutchouc, mode d'emploi
Tension de bruit	< 40 µV (sorties 1-6)
Température de fonctionnement	0 à 40 °C
Humidité relative	< 80 % sans condensation
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas ouvrir l'appareil.
Sécurité	Ne pas utiliser avec des enfants. Respecter les polarités et tensions. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - PWT06IEC Palmer

Puis-je charger mon téléphone portable avec cette alimentation ?

Oui, les ports USB-C et USB-A permettent de charger smartphones et tablettes avec une puissance totale de 18 W.

Comment régler la tension de la sortie 1 ?

Utilisez le potentiomètre de réglage présent sur la sortie 1 pour choisir une tension entre 6 V et 18 V. Réglez toujours avant de connecter une pédale.

Quelle est la polarité des sorties DC ?

Toutes les sorties DC ont le pôle positif à l'extérieur et le pôle négatif au centre (2,1 x 5,5 mm). Vérifiez la compatibilité avec vos pédales.

Comment commuter la tension des sorties 3 et 4 ?

Chaque sortie possède un sélecteur individuel : gauche = 9 V, droite = 12 V. Réglez avant de connecter votre pédale.

Que faire si une pédale ne s'allume pas ?

Vérifiez la tension et la polarité de la sortie utilisée. Assurez-vous que la consommation de la pédale ne dépasse pas le courant maximal de la sortie. Si le problème persiste, testez avec une autre sortie.

Puis-je utiliser toutes les sorties en même temps ?

Oui, mais la puissance totale des sorties 1 à 6 ne doit pas dépasser 24 W. La sortie non isolée 9 V / 2 A est supplémentaire.

Est-il possible de fixer l'alimentation sur un pedalboard ?

Oui, le boîtier comporte des trous de montage sous la plaque de base et sur les panneaux latéraux. Utilisez des serre-câbles pour la fixer solidement.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez votre partenaire commercial ou le fabricant Adam Hall GmbH. Consultez également les conditions de garantie sur leur site web.

Puis-je utiliser cette alimentation avec des pédales nécessitant une tension alternative ?

Non, cette alimentation fournit uniquement du courant continu. Brancher une pédale prévue pour courant alternatif risquerait de l'endommager.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE, déposez-le dans un point de collecte agréé pour équipements électriques.

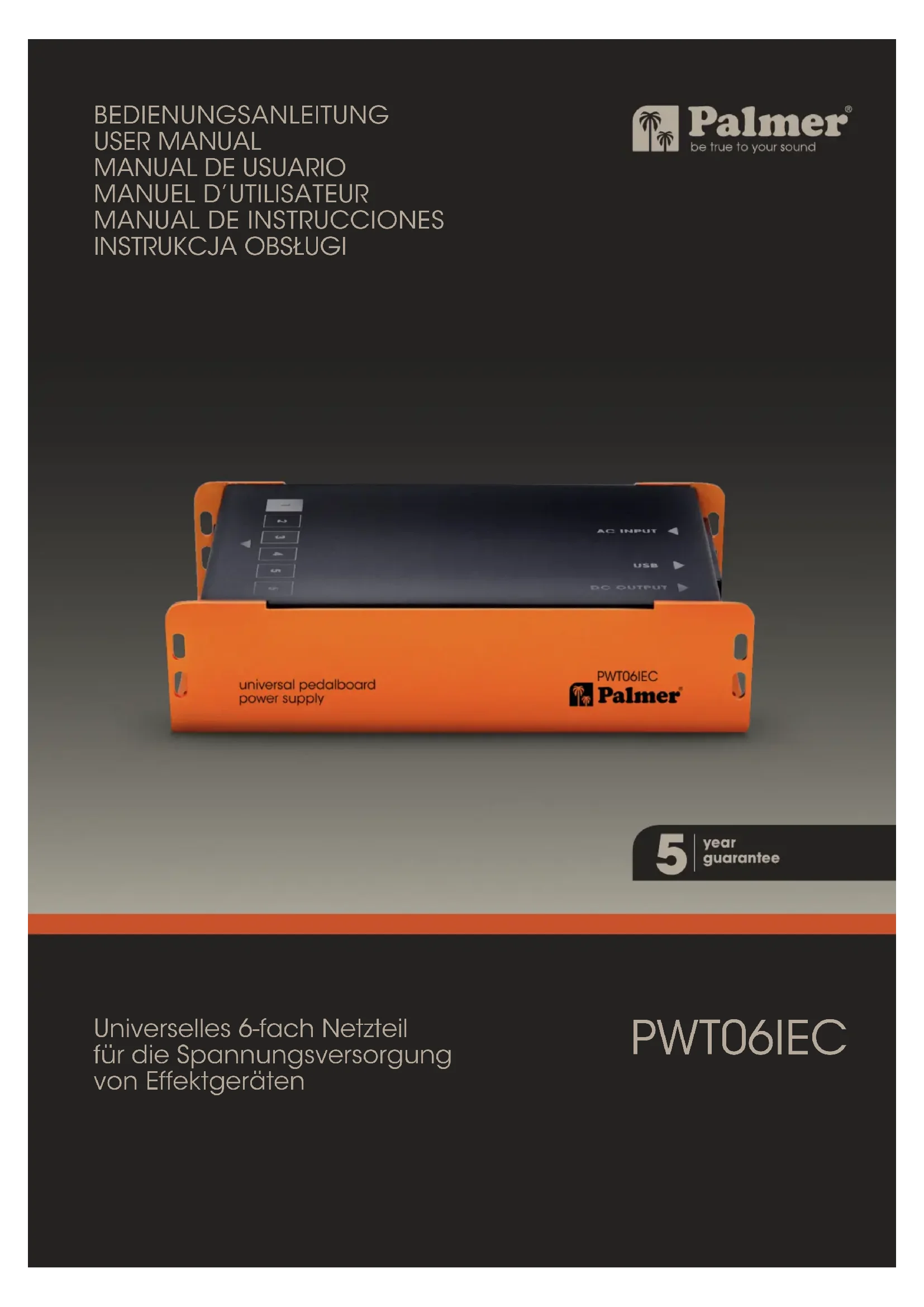

MODE D'EMPLOI PWT06IEC Palmer

Alimentation secteur universelle 6 sorties pour pédales d'effet

UTILISATION PRÉVUE

Ce produit est un bloc d'alimentation pour pédales d'effet. L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée.

Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas:

• À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
  Aux enfants (Les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions en lieu sûr.
3. Suivez les instructions.
4. N'utilisez l'appareil que de la manière prescrite.
5. N'ouvrez pas l'appareil et n'effectuez aucune modification.

RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

INTRODUCTION

Cette alimentation possède 6 sorties à tension continue isolées et une sortie à tension continue non isolée. Elle propose également un port USB-A et un port USB-C qui peuvent être utilisés pour charger des smartphones et des tablettes. L'alimentation électrique de l'appareil n'est pas assurée par un bloc d'alimentation externe, mais par un câble secteur standard muni d'une fiche IEC. Toutes les sorties de tension continue sont câblées avec le pôle positif à l'extérieur et le pôle négatif à l'intérieur.

LIVRÉ AVEC

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

L'emballage comprend:

▶ 1 x alimentation PWT06IEC
1 x câble d'alimentation avec fiche IEC
▶ 4 x câbles pour tension continue 30 cm
5 x câbles pour tension continue 60 cm
▶ 1 jeu de pieds en caoutchouc autocollants
▶ Mode d'emploi

PWT06IEC

Alimentation secteur universelle 6 sorties pour pédales d'effet

CONNECTEURS ET COMMANDES

1. ENTRÉE SECTEUR

Un port USB-C et un port USB-A, puissance totale jusqu'à 18 watts, pour charge de smartphones, tablettes, etc.

5. SORTIE 1

Sortie d'alimentation isolée avec potentiomètre de réglage non cranté de la tension continue de sortie, de 6 V à 18 V, intensité maximale 250 mA. Réglez la valeur de tension désirée AVANT de connecter la pédale d'effet.

6. SORTIE 2

Sortie d'alimentation avec tension continue 9 V, intensité maximale 500 mA.

7. SORTIE 3 ET 4

Deux sorties d'alimentation isolées, tension continue commutable 9 / 12 V, intensité maximale jusqu'à 250 mA chacune.

Sélecteur de tension séparé pour les sorties 3 et 4. À gauche = 9 V, à droite = 12 V. Réglez toujours la valeur de tension désirée AVANT de connecter la pédale d'effet.

9. SORTIE 5 ET 6

Deux sorties d'alimentation isolées, tension continue commutable 9 / 18 V, intensité maximale jusqu'à 250 mA chacune.

10. COMMUTARE L'USCITA 5 E 6

ATTENTION ! Dommages matériels dus à l'inversion de polarité !

Veillez à ce que la polarité de l'entrée pour alimentation de la pédale d'effet corresponde à celle de la sortie de l'alimentation (pôle + à l'extérieur, pôle - à l'intérieur). Brancher une pédale d'effet en inversant polarité de l'alimentation peut détériorer les circuits électroniques de la pédale d'effet.

ATTENTION ! Dommages matériels dus à la surtension !

Veillez à ce que la tension de sortie du bloc d'alimentation corresponde à la tension d'entrée nécessaire pour la pédale d'effets. Une surtension peut endommager les circuits électroniques de la pédale d'effet.

ATTENTION ! Dommages matériels dus à l'utilisation d'une tension continue sur une entrée pour tension alternative !

Ne connectez pas cette alimentation à une pédale d'effet prévue pour être alimentée par une tension alternative. Dans certains cas, cela pourrait endommager la pédale d'effet et/ou l'alimentation.

MONTAGE

Le boîtier de l'alimentation comporte des trous de montage dans la plaque de base et les panneaux latéraux (fig. A), ce qui permet de le fixer en toute sécurité sur un pédalier (par exemple avec des serre-câbles).

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence produit PWT06IEC

Type de produit Alimentation secteur
Tension d'entrée 100 - 240 V, alternative
Nombre de sorties tension continue isolées 6
Sortie 1 6 - 18 V (250 mA max)
Sortie 2 9 V (500 mA max)
Sorties 3-4 9 / 12 V (250 mA max)
Sorties 5-6 9 / 18 V (250 mA max)
Sortie tension continue non isolée 9 V (2000 mA max)
Connecteurs de sortie 2,1 x 5,5 mm
Tension de sortie 6V - 18V
Puissance de sortie maximale 24 W (sorties 1 - 6)
Consommation électrique maximale 70 W
Sorties isolées individuellement	oui
Polarité	Pôle - au centre
Puissance de sortie ports USB-C / USB-A	18 W max.
Indicateurs d'affichage	Power
Commandes	Interrupteur secteur, sélecteur de tension de sortie et sélecteur
Profondeur	93 mm
Largeur	168 mm
Hauteur	42 mm
Masse	0,46 kg
Accessoires	Câble secteur, 9 câbles d'alimentation continue (longueur 30 / 60 cm), 4 pieds caoutchouc
Tension de bruit	< 40 μV (sortie 1 - 6)
Température ambiante de fonctionnement	da 0° a 40°C
Humidité relative de l'air	< 80 % sans condensation

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH Adam-Hall-Tr. 1 D-61267 Neu Anspach

E-mail : [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) : Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/U E) RED (2014/53/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

DÉCLARATION FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !

PWT06IEC

Un port USB-C et un port USB-A, puissance totale jusqu'à 18 watts, pour charge de smartphones, tablettes, etc.

5. SALIDA 1

Sortie d'alimentation isolée avec potentiomètre de réglage non cranté de la tension continue de sortie, de 6 V à 18 V, intensité maximale 250 mA. Réglez la valeur de tension désirée AVANT de connecter la pédale d'effet.

6. SALIDA 2

Sortie d'alimentation avec tension continue 9 V, intensité maximale 500 mA.

7. SALIDA 3 Y 4

Deux sorties d'alimentation isolées, tension continue commutable 9 / 12 V, intensité maximale jusqu'à 250 mA chacune.

8. CONMUTAR SALIDA 3 Y 4

Sélecteur de tension séparé pour les sorties 3 et 4. À gauche = 9 V, à droite = 12 V. Réglez toujours la valeur de tension désirée AVANT de connecter la pédale d'effet.

9. SALIDA 5 Y 6
