BEDIENUNGSANLEITUNG PWT06IEC Palmer

Universelles 6-fach Netzteil

für die Spannungsversorgung

von Effektgeräten

PWT06IEC

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

Universelles 6-fach Netzteil für die Spannungsversorgung von Effektgeräten

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei diesem Produkt handelt es sich um ein Gerät für die Spannungsversorgung von Effektgeräten.

Jede andere Verwendung und die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gelten als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Das Netzteil mit 6 isolierten und einem nicht isolierten Gleichspannungsausgang verfügt zusätzlich über einen USB-A und einen USB-C Anschluss, die zum Laden von Smartphone und Tablet genutzt werden können. Die Spannungsversorgung des Geräts erfolgt nicht über ein externes Netzteil, sondern wird per handelsüblichem Kaltgerätekabel mit IEC Gerätestecker realisiert. Alle Gleichspannungsausgänge sind mit Pluspol außen und Minuspol innen beschaltet.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten:

1 x PWT06IEC Netzteil
1 x Netzkabel mit IEC Gerätestecker
4 x DC-Kabel 30 cm
5 x DC-Kabel 60 cm
▶ 1 Satz selbstklebende Gummifüße
Bedienungsanleitung

PWT06IEC

Universelles 6-fach Netzteil für die Spannungsversorgung von Effektgeräten

9V 2000mA + - C - USB-C 18W USB-A AC 110-230V 50-60Hz POWER POWER CONSUMPTION MAX. 70W

5 6 7 9 250mA 500mA 250mA 250mA 250mA 250mA 9V 9/12V 9/12V 9/18V 9/18V 8 10

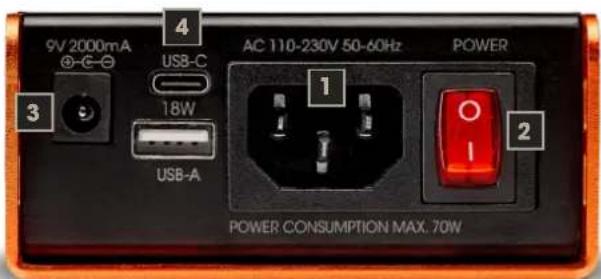

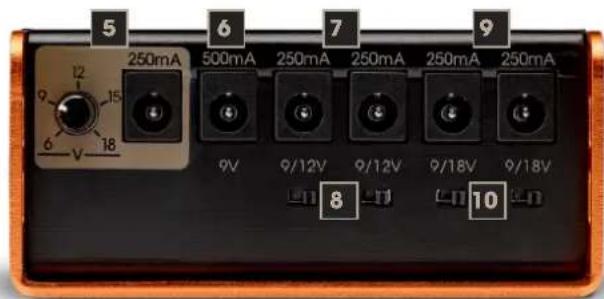

ANSCHLÜSSE UND BEDIENELEMENTE

1. AC INPUT

IEC-Anschluss für die Spannungsversorgung des Geräts. Ein geeignetes Netzkabel ist im Lieferumfang enthalten.

2. POWER

Wippschalter zum Ein- und Ausschalten des Geräts. Der Schalter verfügt über ein Kontrolllicht. Dieses leuchtet, sobald das Gerät korrekt an der Spannungsversorgung angeschlossen und eingeschaltet ist.

3. DC OUTPUT

Nicht isolierter 9 V Gleichspannungsausgang mit bis zu 2000 mA Ausgangsstrom für Effektgeräte mit hohem Strombedarf und externe Netzgeräte (z.B. PWT04), die keine isolierte und gefilterte Spannungsversorgung benötigen.

4. USB

Je ein USB-C und USB-A Anschluss mit bis zu 18 Watt Gesamtleistung zum Laden von Smartphone, Tablet o.Ä..

5. AUSGANG 1

Isolierter Gleichspannungsausgang mit Potentiometer für eine stufenlos einstellbare Ausgangsspannung von 6 V bis 18 V und bis zu 250 mA Ausgangsstrom. Stellen Sie die erforderliche Spannung stets VOR dem Anschließen des entsprechenden Effektgeräts ein.

6. AUSGANG 2

Gleichspannungsausgang mit 9 V Ausgangsspannung und bis zu 500 mA Ausgangsstrom.

7. AUSGANG 3 UND 4

Zwei zwischen 9 V und 12 V Ausgangsspannung schaltbare, isolierte Gleichspannungsausgänge mit jeweils bis zu 250 mA Ausgangsstrom.

8. SCHALTER AUSGANG 3 UND 4

Je ein Spannungswahlschalter für die Ausgänge 3 und 4. Position links = 9 V, Position rechts = 12 V. Stellen Sie die erforderliche Spannung stets VOR dem Anschließen des entsprechenden Effektgeräts ein.

9. AUSGANG 5 UND 6

Zwei zwischen 9 V und 18 V Ausgangsspannung schaltbare, isolierte Gleichspannungsausgänge mit jeweils bis zu 250 mA Ausgangsstrom.

10. SCHALTER AUSGANG 5 UND 6

Je ein Spannungswahlschalter für die Ausgänge 5 und 6. Position links = 9 V, Position rechts = 18 V. Stellen Sie die erforderliche Spannung stets VOR dem Anschließen des entsprechenden Effektgeräts ein.

ACHTUNG! Sachschaden durch Verpolung!

Achten Sie darauf, dass die Polung des Gleichspannungseingangs des entsprechenden Effektgeräts mit der Polung der Gleichspannungsausgänge des Netzteils übereinstimmt (Pluspol außen, Minuspol innen). Ein Effektgerät mit einem Gleichspannungseingang umgekehrter Polung kann beim Anschließen an des Netzteil beschädigt werden.

ACHTUNG! Sachschaden durch Überspannung!

Achten Sie darauf, dass die Ausgangsspannung des Netzteils der für das Effektgerät benötigten Eingangsspannung entspricht. Durch Überspannung kann ein Effektgerät beschädigt werden.

ACHTUNG! Sachschaden durch Gleichspannung am Wechselspannungseingang!

Schließen Sie kein Effektgerät, das für eine Wechselspannung als Spannungsversorgung vorgesehen ist, an dieses Netzteil an. Im Einzelfall könnten dadurch Effektgerät und / oder Netzteil beschädigt werden.

MONTAGE

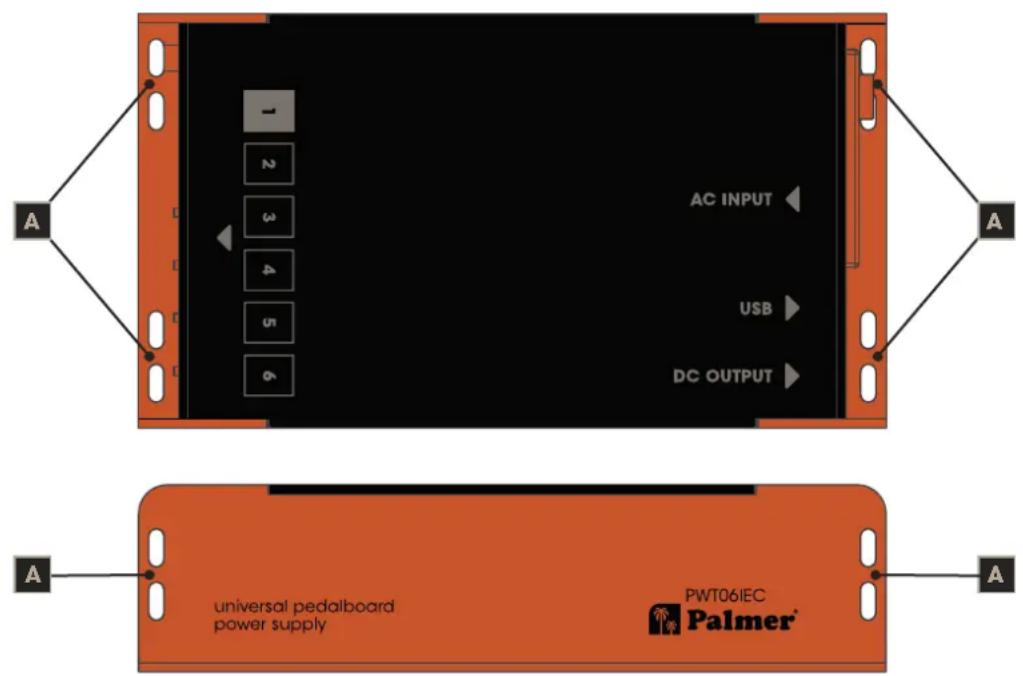

Das Gehäuse des Netzteils verfügt über Montagelöcher in der Bodenplatte und den Seitenteilen (Abb. A), um das Netzteil sicher an einem Pedalboard befestigen zu können (z.B. mit Kabelbindern).

AC INPUT USB DC OUTPUT universal pedalboard power supply PWT06IEC Palmer®

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PWT06IEC
Produktart Netzteile
Eingangsspannung AC 100 - 240 V
Einzeln isolierte DC Ausgänge 6
Ausgang 1 6 - 18 V (250 mA max)
Ausgang 2 9 V (500 mA max)
Ausgang 3-4 9 / 12 V (250 mA max)
Ausgang 5-6 9 / 18 V (250 mA max)
Nicht isolierter DC Ausgang 9 V (2000 mA max)
Ausgangsanschlüsse 2,1 x 5,5 mm
Ausgangsspannung 6 V - 18 V
Max. Ausgangsleistung 24 W (Ausgang 1 - 6)
Max. Leistungsaufnahme 70 W
Einzeln isolierte Ausgänge Ja
Polarität	Innenstift minus
USB-C / USB-A Ausgangsleistung	18 W max.
Anzeigeelemente	Power
Bedienelemente	Netzschalter, Ausgangsspannungswahlregler und -schalter
Tiefe	93 mm
Breite	168 mm
Höhe	42 mm
Gewicht	0,46 kg
Zubehör	Netzkabel, 9x DC Kabel (30 / 60 cm), 4x Gummifüße
Noise	< 40 μV (Ausgang 1 - 6)
Umgebungstemperatur (im Betrieb)	0° - 40 °C
Relative Luftfeuchtigkeit	< 80% (nicht kondensierend)

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

PWT06IEC
