Tipo di prodotto	Alimentatore universale per pedali effetti con porte USB per carica telefoni
Riferimento	PWT06IEC
Marca	Palmer
Tensione di ingresso	100 - 240 V CA
Numero di uscite DC isolate	6
Uscita 1 (variabile)	6 - 18 V, 250 mA max
Uscita 2	9 V, 500 mA max
Uscite 3 e 4 (commutabili)	9 / 12 V, 250 mA max ciascuna
Uscite 5 e 6 (commutabili)	9 / 18 V, 250 mA max ciascuna
Uscita DC non isolata	9 V, 2000 mA max
Porte USB	1 x USB-C, 1 x USB-A, potenza totale 18 W max
Potenza di uscita massima (uscite 1-6)	24 W
Consumo elettrico massimo	70 W
Connettori di uscita DC	2,1 x 5,5 mm, polo negativo al centro
Dimensioni (L x P x H)	168 x 93 x 42 mm
Peso	0,46 kg
Accessori inclusi	Cavo di alimentazione IEC, 9 cavi DC (4 x 30 cm, 5 x 60 cm), 4 piedini in gomma, manuale di istruzioni
Tensione di rumore	< 40 µV (uscite 1-6)
Temperatura di funzionamento	da 0 a 40 °C
Umidità relativa	< 80 % senza condensa
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno asciutto. Non aprire l'apparecchio.
Sicurezza	Non utilizzare con bambini. Rispettare polarità e tensioni. Non esporre all'umidità.

Domande frequenti - PWT06IEC Palmer

Posso caricare il mio telefono cellulare con questo alimentatore?

Sì, le porte USB-C e USB-A consentono di caricare smartphone e tablet con una potenza totale di 18 W.

Come regolare la tensione dell'uscita 1?

Utilizzare il potenziometro di regolazione presente sull'uscita 1 per scegliere una tensione tra 6 V e 18 V. Regolare sempre prima di collegare un pedale.

Qual è la polarità delle uscite DC?

Tutte le uscite DC hanno il polo positivo all'esterno e il polo negativo al centro (2,1 x 5,5 mm). Verificare la compatibilità con i propri pedali.

Come commutare la tensione delle uscite 3 e 4?

Ogni uscita ha un selettore individuale: sinistra = 9 V, destra = 12 V. Regolare prima di collegare il pedale.

Cosa fare se un pedale non si accende?

Verificare la tensione e la polarità dell'uscita utilizzata. Assicurarsi che il consumo del pedale non superi la corrente massima dell'uscita. Se il problema persiste, provare con un'altra uscita.

Posso usare tutte le uscite contemporaneamente?

Sì, ma la potenza totale delle uscite da 1 a 6 non deve superare 24 W. L'uscita non isolata 9 V / 2 A è aggiuntiva.

È possibile fissare l'alimentatore su un pedalboard?

Sì, la custodia presenta fori di montaggio sotto la piastra di base e sui pannelli laterali. Utilizzare fascette serracavi per fissarla saldamente.

Cosa fare in caso di guasto o malfunzionamento?

Contattare il proprio partner commerciale o il produttore Adam Hall GmbH. Consultare anche le condizioni di garanzia sul loro sito web.

Posso usare questo alimentatore con pedali che richiedono tensione alternata?

No, questo alimentatore fornisce solo corrente continua. Collegare un pedale previsto per corrente alternata potrebbe danneggiarlo.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Conformemente alla direttiva RAEE, depositarlo in un punto di raccolta autorizzato per apparecchiature elettriche.

MANUALE UTENTE PWT06IEC Palmer

Alimentatore universale a 6 pieghe per l'alimentazione elettrica di dispositivi ad effetto

USO PREVISTO

Questo prodotto è un alimentatore per unità d'effetto. Qualsiasi altro uso e l'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate sono considerati usi impropri!

Il prodotto non è adatto a:

Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

ISTRUZIONI DI SICUREZZA

1. Leggere attentamente queste istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositivo solo secondo il modo previsto.
5. Non aprire il dispositivo e non cercare di modificarlo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUZIONE

L'alimentatore con 6 uscite CC isolate e una non isolata dispone anche di una porta USB-A e di una porta USB-C che possono essere utilizzate per ricaricare smartphone e tablet. L'alimentazione dell'unità non è fornita da un alimentatore esterno, ma da un cavo di alimentazione standard IEC con connettore IEC. Tutte le uscite DC sono cablate con il polo positivo all'esterno e il polo negativo all'interno.

INCLUSO

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

La confezione include:

1 x PWT06IEC Unità di alimentazione
1 x Cavo di rete con spina IEC per apparecchio
4 x cavo DC 30 cm
5 x cavo DC 60 cm
▶ 1 set di piedini in gomma autoadesivi
Istruzioni per l'uso

PWT06IEC

Alimentatore universale a 6 pieghe per l'alimentazione elettrica di dispositivi ad effetto

COLLEGAMENTI ED ELEMENTI DI COMANDO

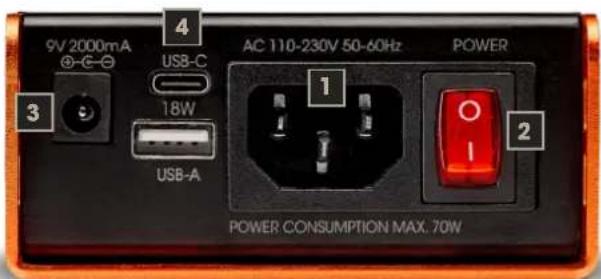

1. INGRESSO AC

Collegamento IEC per l'alimentazione dell'unità. Un cavo di rete adatto è incluso nella fornitura.

2. POWER

Interruttore a bilanciere per accendere e spegnere il dispositivo. L'interruttore ha una spia luminosa. Si accende non appena l'unità è collegata correttamente all'alimentazione e accesa.

3. USCITA CC

Uscita non isolata da 9 V DC con corrente di uscita fino a 2000 mA per unità di effetti con requisiti di corrente elevati e alimentatori esterni (ad esempio PWT04) che non richiedono un'alimentazione isolata e filtrata.

4. USB

Una porta USB-C e una USB-A, ciascuna con una potenza totale fino a 18 watt, per ricaricare smartphone, tablet e simili.

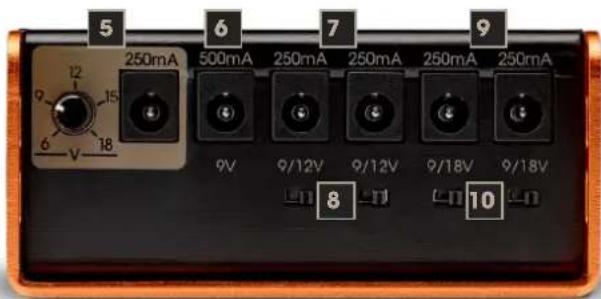

5. USCITA 1

Uscita CC isolata con potenziometro per una tensione di uscita regolabile in continuo da 6 V a 18 V e una corrente di uscita fino a 250 mA. Imposti sempre la tensione richiesta PRIMA di collegare il dispositivo d'effetto corrispondente.

6. USCITA 2

Uscita DC con tensione di uscita di 9 V e corrente di uscita fino a 500 mA.

7. USCITE 3 E 4

Un selettore di tensione ciascuno per le uscite 5 e 6. Posizione sinistra = 9 V, posizione destra = 18 V. Imposti sempre la tensione richiesta PRIMA di collegare il dispositivo d'effetto corrispondente.

CAUTELA! Danni materiali dovuti all'inversione di polarità!

Si assicuri che la polarità dell'ingresso di tensione CC dell'unità d'effetto corrispondente corrisponda alla polarità delle uscite di tensione CC dell'alimentatore (polo positivo esterno, polo negativo interno).

Un'unità d'effetto con un ingresso DC a polarità invertita può causare un malfunzionamento quando viene collegata a questo alimentatore.

CAUTELA! Danni alle cose a causa della sovratensione!

Si assicuri che la tensione di uscita dell'alimentatore corrisponda alla tensione richiesta dall'unità d'effetto La tensione di ingresso corrisponde. Un'unità d'effetto può essere danneggiata da una sovratensione

CAUTELA! Danno materiale dovuto alla tensione CC all'ingresso della tensione CA!

Non colleghi a questo alimentatore alcun dispositivo a effetto che sia destinato a una tensione alternata come alimentazione. In alcuni casi, ciò potrebbe danneggiare l'unità d'effetto e/o l'alimentatore.

MONTAGGIO

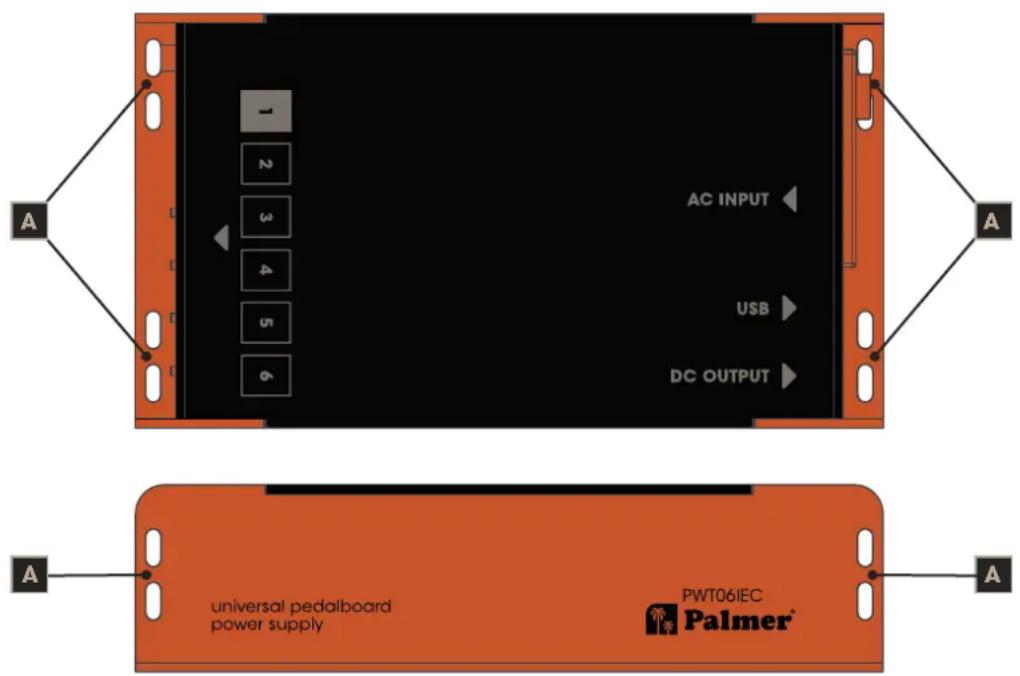

L'alloggiamento dell'alimentatore è dotato di fori di montaggio nella piastra di base e nei pannelli laterali (fig. A), in modo che l'alimentatore possa essere fissato saldamente a una pedaliera (ad esempio, con delle fascette).

DATI TECNICI

DATI GENERALI

Codice prodotto PWT06IEC
Tipologia di prodotto Alimentazione
Tensione di ingresso AC 100 - 240 V
Uscite CC isolate individualmente 6
Uscita 1 6 - 18 V (250 mA max)
Uscita 2 9 V (500 mA max)
Uscita 3-4 9 / 12 V (250 mA max)
Uscita 5-6 9 / 18 V (250 mA max)
Uscita CC non isolata 9 V (2000 mA max)
Connessioni di uscita 2.1 x 5.5 mm
Tensione di uscita 6 V - 18 V
Massima. Potenza di uscita 24 W (uscita 1 - 6)
Consumo energetico max 70 W
Uscite isolate individualmente sì
Polarità	Centro-negativo
Potenza di uscita USB-C / USB-A	18 W max.
Indicatori del display	Power
Controlli operativi	Interruttore di rete, selettore e interruttore della tensione di uscita
Profondità	93 mm
Larghezza	168 mm
Altezza	42 mm
Peso	0,46 kg
Accessori	Cavo di alimentazione, 9x cavo DC (30 / 60 cm), 4x piedini in gomma
Rumore	< 40 μV (uscita 1 - 6)
Temperatura ambiente per il funzionamento	da 0° a 40°C
Umidità relativa dell'aria	< 80% senza formazione di condensa

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.
2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
