MANUALE UTENTE PWT08MK2 Palmer

Alimentatore universale a 8 vie per l'alimentazione di dispositivi effetti

USO CONFORME

Questo prodotto si utilizza per l'alimentazione di dispositivi effetti.

Qualsiasi altro impiego e utilizzo del prodotto senza rispettare le condizioni di esercizio e i dati tecnici specificati si considera non conforme all'uso previsto.

Si esclude qualsiasi responsabilità per lesioni a persone e danni a cose causati da uso non conforme.

Il prodotto non è adatto a:

Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte oppure non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le informazioni e i manuali di istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Utilizzare il dispositivo unicamente nelle modalità previste.
5. Non aprire né modificare il dispositivo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO CHE POSSONO ESSERE INGERITI! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!

ATTENZIONE! Danni alle cose per inversione di polarità.

Verificare che la polarità della corrente continua in ingresso del dispositivo effetti corrisponda alla polarità della corrente continua in uscita dell'alimentatore (polo positivo esterno, polo negativo interno). Un dispositivo effetti con corrente continua in ingresso dalla polarità invertita può venire danneggiato se si collega a questo alimentatore.

ATTENZIONE! Danni alle cose per sovratensione.

Verificare che la tensione di uscita dell'alimentatore corrisponda alla tensione di ingresso necessaria per il dispositivo effetti. La sovratensione può danneggiare il dispositivo effetti.

ATTENZIONE! Danni alle cose per corrente continua sull'ingresso della corrente alternata.

Non collegare a questo alimentatore un dispositivo effetti da utilizzare con alimentazione a corrente alternata. È possibile danneggiare il dispositivo effetti e/o l'alimentatore.

Il fabbisogno totale di corrente di tutti i dispositivi effetti collegati non deve superare i 2000 mA. Se si supera il limite di 2000 mA, un circuito di protezione impedisce che l'alimentatore si guasti. Le uscite di corrente continua sono disattivate. Il dispositivo torna a funzionare normalmente dopo circa 2 secondi dopo l'eliminazione dell'errore di applicazione.

INFORMAZIONI

Alcuni dispositivi effetti sono concepiti per funzionare con una tensione compresa tra 9 e 18 volt e con una tensione superiore offrono una dinamica e un headroom maggiori. Leggere attentamente il manuale di istruzioni del dispositivo effetti per evitare danni.

Questo dispositivo deve essere utilizzato solo in ambienti asciutti.

INTRODUZIONE

Alimentatore a 8 uscite a corrente continua isolate per l'alimentazione di dispositivi effetti La tensione di uscita delle uscite 7 e 8 è regolabile in modo continuo da 6 a 18 volt. Tutte le uscite della corrente continua sono cablate con il polo positivo all'esterno e il polo negativo all'interno.

DOTAZIONE

Estrarre il prodotto dalla confezione e rimuovere tutto il materiale di imballaggio. Verificare la completezza e l'integrità della consegna e informare il proprio distributore di fiducia immediatamente dopo l'acquisto in caso di consegna incompleta o danneggiata.

In dotazione con il prodotto viene fornito:

▶ 1 alimentatore PWT08MK2
1 alimentatore di corrente continua da 18 volt PW18VDCUNI con corrente di uscita di 2000 mA
▶ 8 cavi per corrente continua da 60 cm
▶ 1 set di piedini in gomma autoadesivi
▶ Manuale d'istruzioni

PWT08MK2

Alimentatore universale a 8 vie per l'alimentazione di dispositivi effetti

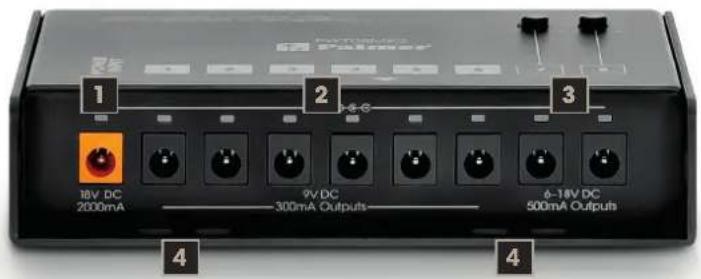

1 2 3 18V DC 2000mA 9V DC 300mA Outputs 6-18V DC 500mA Output

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI

1. INGRESSO DI ALIMENTAZIONE

Presa di bassa tensione di color arancione per l'alimentazione elettrica del dispositivo. Utilizzare unicamente l'alimentatore originale (fornito in dotazione). La spia LED corrispondente si accende non appena il dispositivo viene alimentato con la tensione necessaria.

Sei uscite di corrente continua isolate, con tensione di uscita di 9 V e corrente di uscita fino a 300 mA ciascuna. Tutte le uscite hanno una spia LED di stato. Il LED corrispondente è disattivato se il cavo della corrente continua non è inserito nell'uscita. Il LED dell'uscita corrispondente si illumina di colore verde quando il cavo della corrente continua è collegato e funziona correttamente. Il LED si illumina di rosso in presenza di un guasto (per esempio, per cortocircuito, sovracorrente, polarità errata). Una volta eliminato il guasto, l'uscita può essere utilizzata di nuovo normalmente.

3. USCITE CC 7 E 8

Due uscite di corrente continua isolate con potenziometri per una tensione di uscita regolabile in continuo da 6 V a 18 V e una corrente di uscita fino a 500 mA ciascuna. Impostare sempre la tensione necessaria PRIMA di collegare il dispositivo effetti corrispondente. Ciascuna delle due uscite ha un LED di stato. Il LED corrispondente è disattivato se il cavo della corrente continua non è inserito nell'uscita. Il LED dell'uscita corrispondente si illumina di colore verde quando il cavo della corrente continua è collegato e funziona correttamente. Il LED si illumina di rosso in presenza di un guasto (per esempio, per cortocircuito, sovracorrente, polarità errata). Una volta eliminato il guasto, l'uscita può essere utilizzata di nuovo normalmente.

4. FORI PER IL MONTAGGIO

Sulla piastra di base, l'alloggiamento dell'alimentatore presenta fori di montaggio per fissare saldamente l'alimentatore a una pedaliera o simili (per esempio, con delle fascette).

DATI TECNICI

ASPETTI GENERALI

Codice articolo PWT08MK2
Tipo di prodotto Alimentatori
Tensione di entrata Corrente alternata 100-240 V da alimentatore esterno (CC 18 V / 2000 mA)
Uscite CC isolate individualmente 8
Uscite 1-6 9 V (max 300 mA)
Uscite 7-8 6 V-18 V (max 500 mA)
Connessioni di uscita 2,1 x 5,5 mm
Tensione di uscita 6 V-18 V
Max potenza in uscita 2000 mA (uscite 1-88)
Uscite isolate individualmente Si
Polarità Negativa sul contatto centrale
Indicatori Accensione/spegnimento, LED di stato (verde: uscita OK, rosso: errore)
Elementi di comando Regolatore della tensione di uscita
Profondità	80 mm
Larghezza 140 mm
Altezza 32 mm
Peso	0.293 kg
Accessori	Alimentatore PW18VDCUNI (UE/UK/US), 8 cavi CC da 60 cm, 4 piedini in gomma
Rumore	< 40 μV (uscite 1-88)
Temperatura ambiente (in esercizio)	0-40 °C
Umidità relativa dell'aria	< 80 % (senza condensazione)

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e i regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchia ture Elettriche ed Elettroniche nella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.

2. Rispettare le leggi e i regolamenti sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sule possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata presso un centro di smaltimento comunale.
2. Rispettare le leggi e i regolamenti sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità

Adam Hall GmbH

Adam-Hall-Str. 1

61627 Neu-Anspach, Germany

Email: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CE CONFORMITY

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinenti):

Direttiva Bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS, possono essere richieste all'indirizzo [e-mail]. Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
