INSTRUKCJA OBSŁUGI PWT06IEC Palmer

Uniwersalny zasilacz 6-krotny do asilania urządzeń efektowych

ZAMIERZONE ZASTOSOWANIE

Ten produkt jest zasilaczem do jednostek efektowych. Każde inne użycie oraz użycie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!

Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

• Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych albo nieposiadających doświadczenia i wiedzy.
  Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Prosimy o uważne przeczytanie i zapoznanie się z tą instrukcją.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Z urządzenia należy korzystać wyłącznie w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Zasilacz z 6 izolowanymi i jednym nieizolowanym wyjściem DC posiada również port USB-A i USB-C, które można wykorzystać do ładowania smartfonów i tabletów. Zasilanie urządzenia nie jest zapewniane przez zewnętrzny zasilacz, lecz przez standardowy kabel zasilający ze złączem IEC. Wszystkie wyjścia DC są podłączone z biegunem dodatnim na zewnątrz i ujemnym wewnątrz.

WŁĄCZONY

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe. Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

W skład pakietu wchodzą:

1 x PWT06IEC Zasilacz sieciowy
1 x Kable sieciowy z gniazdem IEC
4 x Kable DC 30 cm
5 x DC- Kable 60 cm
▶ 1 zestaw samoprzylepnych gumowych stopek
▶ Instrukcja obstugi

PWT06IEC

Uniwersalny zasilacz 6-krotny do asilania urządzeń efektowych

9V 2000mA + - C - USB-C 18W USB-A AC 110-230V 50-60Hz POWER POWER CONSUMPTION MAX. 70W

5 6 7 9 250mA 500mA 250mA 250mA 250mA 250mA 9V 9/12V 9/12V 9/18V 9/18V 8 10

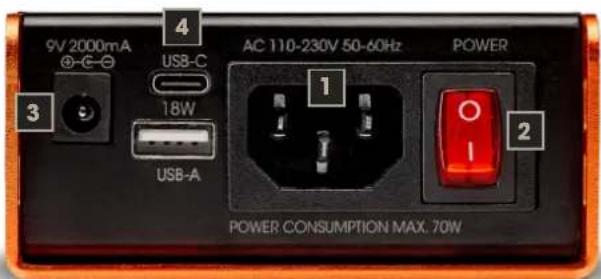

PRZYŁĄCZA I ELEMENTY OBSŁUGI

1. WEJŚCIE AC

Przyłącze IEC do zasilania urządzenia. Odpowiedni kabel sieciowy znajduje się w zakresie dostawy.

2. POWER

Włącznik kołyskowy do włączania i wyłączania urządzenia. Przełącznik ma lampkę kontrolną. Zapala się, gdy tylko urządzenie zostanie prawidłowo podłączone do zasilania i włączone.

3. WYJŚCIE DC

Nieizolowane wyjście 9 V DC o prądzie wyjściowym do 2000 mA dla urządzeń efektowych o dużym zapotrzebowaniu na prąd i zasilaczy zewnętrznych (np. PWT04), które nie wymagają izolowanego i filtrowanego zasilania.

4. USB

Po jednym porcie USB-C i USB-A o łącznej mocy do 18 W do ładowania smartfonów, tabletów itp.

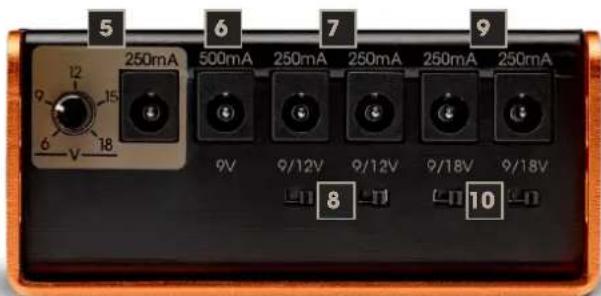

5. WYJŚCIE 1

Izolowane wyjście DC z potencjometrem do płynnej regulacji napięcia wyjściowego od 6 V do 18 V i prądu wyjściowego do 250 mA. Zawsze należy ustawić wymagane napięcie PRZED podłączeniem odpowiedniego urządzenia efektowego.

6. WYJŚCIE 2

Wyjście DC o napięciu wyjściowym 9 V i prądzie wyjściowym do 500 mA.

7. WYJŚCIE 3 Y 4

Dwa izolowane wyjścia DC przełączane między napięciem wyjściowym 9 V i 12 V, każde o prądzie wyjściowym do 250 mA.

8. PRZEŁĄCZNIKOWE 314

Po jednym przełączniku wyboru napięcia dla wyjść 3 i 4. Pozycja lewa = 9 V, pozycja prawa = 12 V. Zawsze należy ustawić wymagane napięcie PRZED podłączeniem odpowiedniego urządzenia efektowego.

9. WYJŚCIE 516

Dwa izolowane wyjścia DC przełączane między napięciem wyjściowym 9 V i 18 V, każde o prądzie wyjściowym do 250 mA.

10. WYJŚCIE PRZEŁĄCZNIKOWE 5 I 6

Po jednym przełączniku wyboru napięcia dla wyjść 5 i 6. Pozycja lewa = 9 V, pozycja prawa = 18 V. Zawsze należy ustawić wymagane napięcie PRZED podłączeniem odpowiedniego urządzenia efektowego.

PRZESTROGA! Szkody materialne spowodowane odwrotną polaryzacją!

Upewnić się, że biegunowość wejścia napięcia stałego odpowiedniej jednostki efektowej odpowiada biegunowości wyjść napięcia stałego zasilacza (biegun dodatni na zewnątrz, biegun ujemny wewnątrz).

Urządzenie efektowe z wejściem prądu stałego o odwróconej polaryzacji może spowodować awarię po podłączeniu do uszkodzenia tego zasilacza.

PRZESTROGA! Szkody materialne z powodu przepięcia!

Upewnić się, że napięcie wyjściowe zasilacza odpowiada napięciu wymaganemu przez jednostkę efektową Napięcie wejściowe odpowiada. Jednostka efektowa może zostać uszkodzona przez przepięcie.

PRZESTROGA! Szkody materialne spowodowane napięciem stałym na wejściu napięcia zmiennego!

Do tego zasilacza nie należy podłączać żadnych urządzeń efektowych, które są przeznaczone do zasilania napięciem zmiennym. W pojedynczych przypadkach może to spowodować uszkodzenie jednostki efektowej o zasilacza.

MOCOWANIE

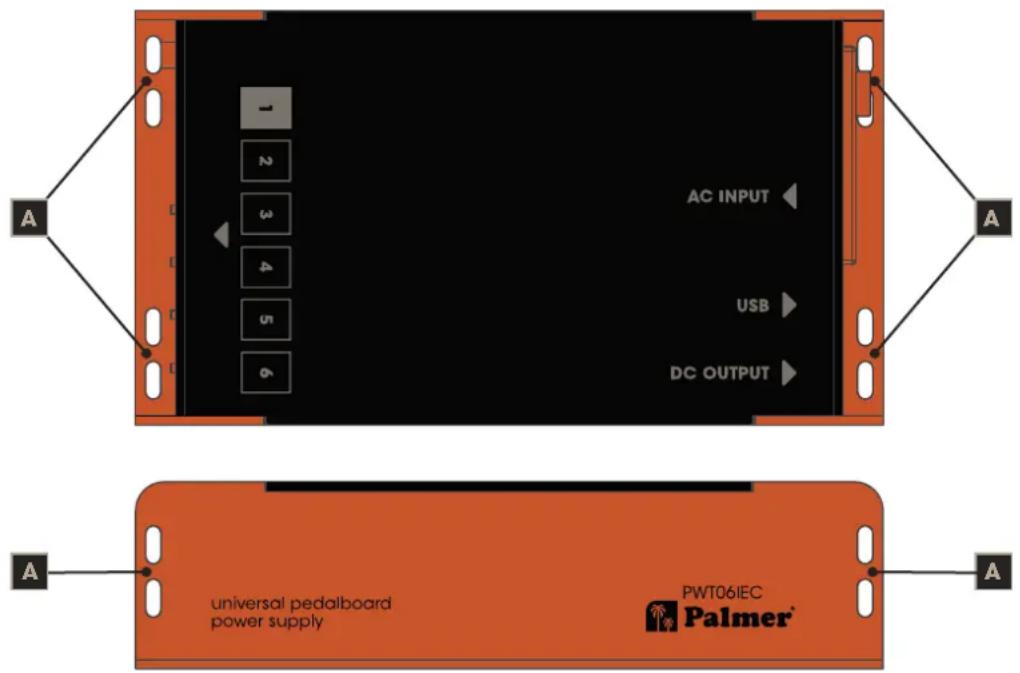

Obudowa zasilacza posiada otwory montażowe w płycie podstawowej i w panelach bocznych (rys. A), dzięki czemu zasilacz można bezpiecznie przymocować do pedalboardu (np. za pomocą opasek kablowych).

AC INPUT USB DC OUTPUT universal pedalboard power supply PWT06IEC Palmer®

DANE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PWT06IEC
Typ produktu Zasilanie
Napięcie wejściowe	AC 100 - 240 V
Indywidualnie izolowane wyjścia DC	6
Wyjście 1	6 - 18 V (maks. 250 mA)
Wyjście 2	9 V (maks. 500 mA)
Wyjście 3-4	9 / 12 V (maks. 250 mA)
Wyjście 5-6	9 / 18 V (maks. 250 mA)
Nieodizolowane wyjście DC	9 V (maks. 2000 mA)
Przyłącza wyjściowe	2.1 x 5,5 mm
Napięcie wyjściowe	6 V - 18 V
Maks. Moc wyjściowa	24 W (wyjście 1 - 6)
Maks. pobór mocy	70 W
Indywidualnie izolowane wyjścia	tak
Polaryzacja	Centrum-negatywne
Moc wyjściowa USB-C / USB-A	18 W maks.
Wskaźniki wyświetlacza	Power
Operating controls	Wyłącznik sieciowy, przełącznik i selektor napięcia wyjściowego
Głębokość	93 mm
Szerokość	168 mm
Wysokość	42 mm
Waga	0,46 kg
AKCESORIÓW	Kabel zasilający, 9x kabel DC (30 / 60 cm), 4x gumowe nóżki
Hałas	< 40 μV (wyjście 1 - 6)
Temperatura otoczenia podczas pracy	0° do 40°C
Względna wilgotność powietrza	< 80% bez kondensacji

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.

2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZADZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużyłego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużyłego sprzętu elektrycznego i elektronicznego. Zużyłego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.

3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.

4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw(o ile dotyczy): Dyrektywa niskonąpięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/.

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
