MANUAL DE USUARIO PWT 12 IEC Palmer

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

Palmer®

ES MANUAL DE INSTRUCCIONES

PL INSTRUKCJA OBSŁUGI

PWT12IEC

Fuente de alimentación universal séxtuple para la fuente de alimentación de dispositivos de efecto

USO PREVISTO

Este producto es una fuente de alimentación para unidades de efectos. Cualquier otro uso y la utilización del producto fuera de los datos técnicos y las condiciones de funcionamiento especificados se consideran un uso inadecuado el uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

▶ Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
- Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

INSTRUCCIONES DE SEGURIDAD

1. Lea atentamente estas instrucciones.
2. Guarde el manual para poder consultarlo en el futuro.
3. Siga las instrucciones del manual.
4. Utilice el equipo únicamente de la manera descrita.
5. No abra el equipo ni intente modificarlo.

¡PELIGRO DE ASFIXIA! ¡MANTENER FUERA DEL ALCANCE DE LOS NIÑOS! ¡ESTE PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PUEDEN SER INGERIDOS ACCIDENTALMENTE! LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS !

INTRODUCCIÓN

La fuente de alimentación con 12 salidas de CC aisladas y una no aislada también dispone de un puerto USB-A y otro USB-C que pueden utilizarse para cargar smartphones y tabletas. La alimentación de la unidad no la proporciona una fuente de alimentación externa, sino un cable de alimentación IEC estándar con conector IEC. Todas las salidas de CC están cableadas con el polo positivo en el exterior y el negativo en el interior.

INCLUIDO

Saque el producto del envase y retire todo el material de embalaje. Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada.

El paquete incluye:

1 x fuente de alimentación PWT12IEC
5 x cable de CC de 30 cm
5 x cable de CC de 60 cm
5 x cable de CC de 90 cm
▶ 1 juego de pies de goma autoadhesivos
Instrucciones de uso

1 x Cable de alimentación con clavija IEC para aparatos

PWT12IEC

Fuente de alimentación universal séxtuple para la fuente de alimentación de dispositivos de efecto

9V 2000mA +/-C-⊖ USB-C 18W USB-A AC 110-230V 50-60Hz POWER POWER CONSUMPTION MAX. 77W

5 6 7 8 250mA 100mA 100mA 250mA 250mA 500mA 9 12 15 18 12 15 9 18 V 9V 250mA 100mA 100mA 250mA 250mA 500mA

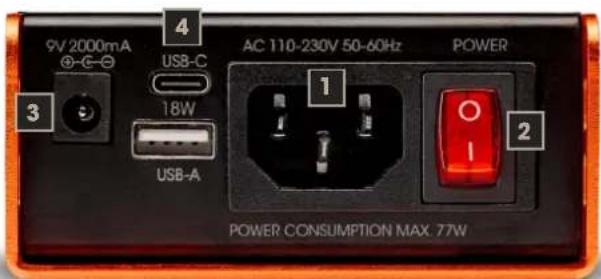

CONEXIONES Y CONTROLES

1. ENTRADA CA

Conexión IEC para la alimentación de la unidad. En el volumen de suministro se incluye un cable de red adecuado.

2. POWER

Interruptor para encender y apagar el equipo. El interruptor tiene un indicador luminoso. Se ilumina en cuanto el aparato está correctamente conectado a la red eléctrica y encendido.

3. SALIDA CC

Salida de 9 V CC no aislada con una corriente de salida de hasta 2000 mA para unidades de efectos con requisitos de corriente elevados y fuentes de alimentación externas (por ejemplo, PWT04) que no requieren una fuente de alimentación aislada y filtrada.

4. USB

Un puerto USB-C y otro USB-A cada uno con una potencia total de hasta 18 vatios para cargar smartphones, tabletas y similares.

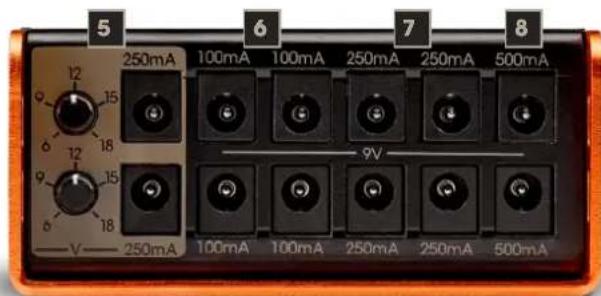

5. SALIDA 1 Y 2

Dos salidas de tensión continua aisladas con potenciómetros para una tensión de salida ajustable de forma continua de 6 V a 18 V y una corriente de salida de hasta 250 mA. Ajuste siempre la tensión necesaria ANTES de conectar el dispositivo de efectos correspondiente.

6. SALIDA 3 A 6

Cuatro salidas de CC aisladas con una tensión de salida de 9 V y una corriente de salida de hasta 100 mA cada una.

7. SALIDA 7 A 10

Cuatro salidas de CC aisladas con una tensión de salida de 9 V y una corriente de salida de hasta 250 mA cada una.

8. SALIDA 11 Y 12

Dos salidas de CC aisladas con una tensión de salida de 9 V y una corriente de salida de hasta 500 mA cada una.

¡PRECAUCIÓN! ¡Daños materiales por inversión de polaridad!

Asegúrese de que la polaridad de la entrada de tensión continua de la unidad de efectos correspondiente coincide con la polaridad de las salidas de tensión continua de la fuente de alimentación (polo positivo en el exterior, polo negativo en el interior). Una unidad de efectos con una entrada de CC de polaridad invertida puede provocar un funcionamiento incorrecto si se conecta a la dañar esta fuente de alimentación.

¡PRECAUCIÓN! ¡Daños materiales por sobretensión!

Asegúrese de que la tensión de salida de la fuente de alimentación se corresponde con la tensión requerida por la unidad de efecto La tensión de entrada se corresponde. Una unidad de efecto puede dañarse por sobretensión.

¡PRECAUCIÓN! ¡Daños materiales debidos a la tensión continua en la entrada de tensión alterna!

No conecte a esta fuente de alimentación ningún dispositivo de efectos que esté previsto para una tensión alterna como fuente de alimentación. En algunos casos, esto podría dañar la unidad de efectos y/o la fuente de alimentación.

MONTAJE

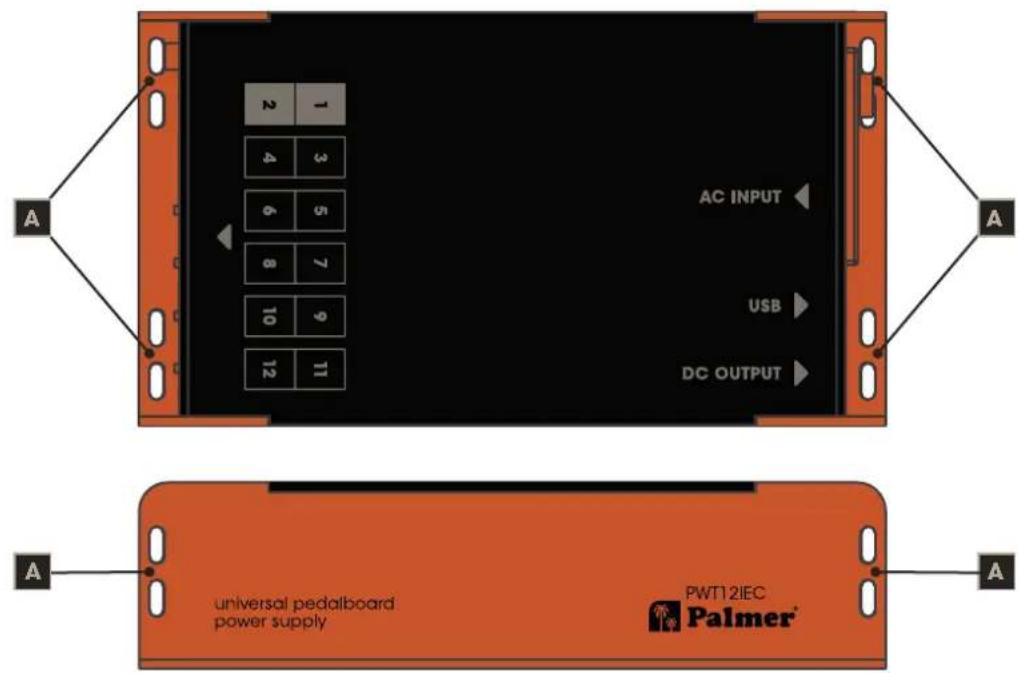

La carcasa de la fuente de alimentación dispone de orificios de montaje en la placa base y en los paneles laterales (fig. A) para que la fuente de alimentación pueda fijarse de forma segura a una pedalera (por ejemplo, con bridas para cables).

2 1 4 3 6 5 8 7 10 9 12 11 AC INPUT USB DC OUTPUT A A universal pedalboard power supply PWT1 2IEC Palmer®

CARACTERÍSTICAS TÉCNICAS

GENERAL

Referencia PWT12IEC
Tipo de producto Fuentes de alimentación
Tensión de entrada CA 100 - 240 V
Salidas de CC aisladas individualmente 12
Salida 1-2 6 - 18 V (250 mA máx.)
Salida 3-6 9 V (100 mA máx.)
Salida 7-10 9 V (250 mA máx.)
Salida 11-12 9 V (500 mA máx.)
Salida de CC no aislada 9 V (2000 mA máx.)
Conectores de salida 2,1 x 5,5 mm
Tensión de salida 6 V - 18 V
Máx. Potencia de salida 30,6 W (salida 1 - 12)
Consumo eléctrico máx. 77 W
Salidas aisladas individualmente sí
Polaridad Centro-negativo
Potencia de salida USB-C / USB-A	18 W máx.
Indicadores de pantalla Power
Controles de funcionamiento	Interruptor de red, selector de tensión de salida
Fondo	93 mm
Ancho	168 mm
Altura	42 mm
Peso	0,54 kg
Accesorios	Cable de alimentación, 15x cable de CC (30 / 60 / 90 cm), 4x pies de goma
Ruido	< 40 μV (salida 1 - 12)
Temperatura ambiente operativa	de 0° a 40°C
Humedad relativa	< 80 %, sin condensación

ELIMINACIÓN

EMBALAJE:

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de tu país.

EQUIPO:

1. Este aparato está sujeto a la normativa europea Directiva europea sobre residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.

2. Respete todas las leyes y normativas vigentes de tu país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respete todas las leyes y normativas vigentes de tu país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetuosa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondentes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 94190.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):

Directiva sobre baja tensión (LVD) (2014/35/UE)

Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)

Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)

Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos a las directivas LVD, EMC y RoHS

pueden solicitarse a [e-mail]

Las declaraciones de conformidad para los productos sujetos a la directiva RED pueden descargarse

en www.adamhall.com/compliance/.

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
