MODE D'EMPLOI 39385 Lindy

Manuel Utilisateur Français

Manuale Italiano

Consignes de sécurité

! ATTENTION !

Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit.

Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit.

Toucher les composants internes ou un câble endommagé peut provoquer un choc électrique pouvant entraîner la mort.

DANGER RISQUE DE CHOC ÉLECTRIQUE

Cet appareil est une alimentation à découpage et peut fonctionner avec des tensions d'alimentation de 100...240 VAC Pour une utilisation dans le monde entier, quatre adaptateurs secteur différents sont inclus : Type Euro, type UK, type US/Japon et type Australie/Nouvelle-Zélande. Utilisez l'adaptateur secteur approprié comme indiqué sur la photo et assurez-vous qu'il est solidement fixé en place et qu'il ne se détache pas en tirant avant de l'installer dans une prise électrique.

Pour éviter les risques d'incendie, de choc électrique ou de dommages:

• N'ouvrez pas l'appareil ni son alimentation électrique. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur.
  Seul un personnel d'entretien qualifié est autorisé à effectuer toute réparation ou entretien.
  ■ Ne jamais utiliser de câble endommagé.
  ■ Ne pas mouiller le produit et ne pas l'exposer à l'humidité.
  N'utilisez pas ce produit à l'extérieur, il est destiné à un usage intérieur uniquement.
• Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit suffisamment ventilé.
• Ne pas déposer de charge lourde sur le produit ou sur les câbles.
• Veuillez vous assurer que l'adaptateur utilisé est fermement fixé et verrouillé en place avant de l'insérer dans une prise murale.

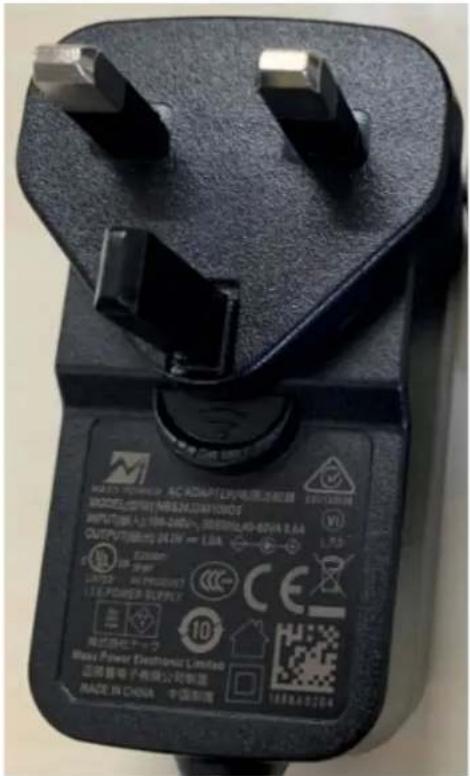

Instructions d'utilisation de l'alimentation

Pour connecter l'adaptateur

Glissez l'adaptateur secteur requis dans l'alimentation jusqu'à ce qu'il se verrouille en place.

Pour retirer l'adaptateur appuyez sur le bouton de déverrouillage.

Tout en maintenant l'appui, retirez l'adaptateur.

MAX POWER ELECTRONIC LIMITED 国泰普电子有限公司制图 MADE IN CHINA 中国制造 10 CE L.P.D. 1.5 V1 20130898 MODEL: DENTR MRS.MI.COM/10805 INPUT: 输入人: 1000-240V, 国信编码: 60-00A B.A.A OUTPUT: 输出: 24.1W = LDA Circuit: 10 PWR LPG: - AC PRODUCTS LTE POWER SUPPLY 测试优化 10 Max Power Electronic Limited 国泰普电子有限公司制图 1688A10204

Introduction

Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet extender KVM Lindy Cat.6 DisplayPort 1.2 & USB HDBaseT 150m est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.

L'extender KVM Lindy Cat.6 DisplayPort 1.2 HDBaseT est une solution performante et fiable pour étendre les signaux DisplayPort de haute qualité sur des distances allant jusqu'à 150m avec un câble réseau standard Cat.6 ou supérieur. La prise en charge de DisplayPort 1.2 permet de transmettre des résolutions 4K Ultra HD très détaillées, ce qui est parfait pour une signalisation numérique accrocheuse ou un contenu détaillé dans les installations médicales.

Ce prolongateur prend également en charge les formats audio sans perte, notamment Dolby Digital Plus et DTS-HD, afin d'ajouter un son multicanal puissant au contenu vidéo, offrant ainsi une expérience améliorée et une sensation de réalisme au spectateur.

La connectivité USB KM permet de contrôler entièrement un PC DisplayPort à partir d'une console locale, qui peut être stockée dans un environnement sécurisé ou à température contrôlée, tout en fournissant de manière transparente un contenu vidéo cohérent à l'écran.

HDBaseT™ et le logo HDBaseT Alliance sont des marques commerciales de HDBaseT Alliance.

Remarque : les longueurs et résolutions indiquées sont possibles avec une connexion directe entre l'émetteur et le récepteur à l'aide d'un câble Cat.6 de bonne qualité. L'utilisation d'un autre type de câble, l'introduction de coupleurs, de plaques murales ou de panneaux de brassage peuvent entraîner une réduction des distances possibles.

Contenu de l'emballage

■ Extender KVM DisplayPort 1.2 HDBaseT, émetteur
■ Extender DisplayPort 1.2 HDBaseT KVM, récepteur
■ Câble USB 2.0 Type A vers Type B, 1.5m
■ 2 x bornier 3 broches Terminal Block
■ Câble émetteur IR, 1.5m
■ Câble récepteur IR, 1.5m
■ 4 équerres de montage et 8 vis
- Alimentation multi-pays 24VDC 1A (UK, EU, US & AUS), prise jack DC à visser : 5.5/2.1mm
■ Manuel Lindy

Caractéristiques

■ Prend en charge les résolutions jusqu'à 3840x2160@60Hz 4:4:4 8bit
- Prolonge les signaux DisplayPort 1.2 et KM jusqu'à une distance de 150m avec un câble réseau standard.
■ Prolonge les signaux audio numériques jusqu'à 7.1CH
- Utilise des méthodes de compression intelligentes pour une transmission sans perte visuelle
- Contrôle d'un seul PC DisplayPort, d'un clavier et d'une souris via la fonction KVM
■ Gestion EDID avancée
- Contrôle IR bidirectionnel (20-60KHz) de l'équipement via le prolongateur
■ Prise en charge de la transmission bidirectionnelle RS-232
- Prise en charge de la fonction POC (Power over Cable) bidirectionnelle
■ Prise DC à vis pour une connexion d'alimentation sécurisée

Spécifications

■ Supporte DisplayPort 1.2a (21.6Gbps), HDCP 2.2
■ Prend en charge USB 1.1
- Les combinaisons de distance et de résolution suivantes sont possibles en utilisant un câble à âme pleine Cat.6 U/UTP ou F/UTP de haute qualité :
- 150m : 1920x1080@60Hz 4:4:4 8bit
- 100m : 3840x2160@60Hz 4:4:4 8bit
■ Formats audio pris en charge :
- 2CH LPCM 32\~96KHz
- 5CH Dolby Digital Plus
- 7CH DTS-HD
■ Protection ESD : ± 8kV (décharge d'air)
■ Modèle de corps humain : ± 4kV (décharge par contact)
■ Température de fonctionnement : 0°C - 40°C (32°F - 104°F)
■ Température de stockage : -20°C - 60°C (-4°F - 140°F)
■ Humidité relative : 20 - 90% RH (sans condensation)
■ Boîtier métallique noir
■ Alimentation électrique : AC100-240V 50/60Hz
■ Consommation électrique : 13.2W maximum

Installation et Utilisation

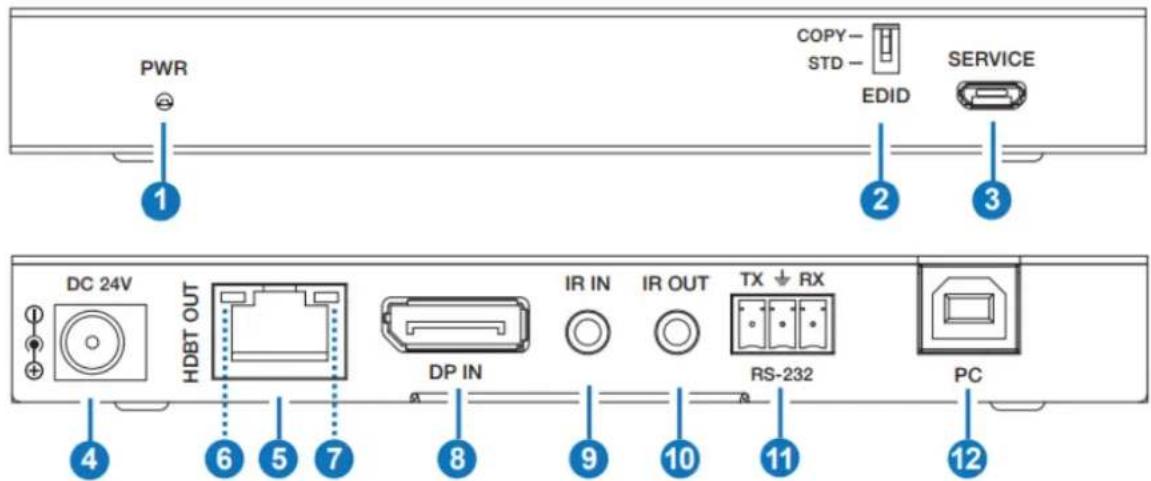

Emetteur – Avant et arrière

PWR ① COPY- STD- EDID SERVICE ② ③ DC 24V HDBT OUT IR IN IR OUT TX ↓ RX DP IN RS-232 PC ④ ⑥ ⑤ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

1. Voyant d'alimentation : Indique l'alimentation.
2. EDID : Dip switch pour le réglage de l'EDID.

- COPY : copie l'EDID du port DP OUT du récepteur.

- SDT : 1080P 2CH.

1. SERVICE : Réservé aux mises à jour du micrologiciel.
2. DC 24V : Brancher le bloc d'alimentation 24 VCC 1A sur une prise murale CA et le raccorder solidement à l'émetteur ou au récepteur. Ceci n'est nécessaire que d'un côté de l'installation.
3. HDBT OUT : Connectez le récepteur à l'aide d'un seul câble Cat.6 ou supérieur pour tous les signaux de données. Ne pas connecter à un port réseau.

4. Voyant de liaison (vert) :

5. S'allume lorsque l'émetteur et le récepteur sont connectés.

6. Clignotant lorsque la connexion entre l'émetteur et le récepteur n'est pas stable.

7. Il ne s'allume pas lorsqu'il n'y a pas de connexion entre l'émetteur et le récepteur.

8. LED d'indication du signal de données (jaune) :

- S'allume lorsque le signal DP est avec HDCP.

- Clignotant lorsque le signal DP est sans HDCP.

- Ne s'allume pas lorsqu'il n'y a pas de signal DP.

1. DP IN : Connexion à un appareil source DisplayPort.
2. IR IN : Connectez le câble du récepteur IR fourni pour la réception du signal IR. Assurez-vous que la télécommande utilisée se trouve dans la ligne de mire directe du prolongateur IR.
3. IR OUT : Connectez le câble de l'émetteur IR fourni pour la transmission du signal IR. Placez l'émetteur IR dans la ligne de mire directe de l'équipement à contrôler.
4. RS-232 : Port phénix à 3 broches, à connecter à un PC ou à un dispositif de commande en série.
5. PC : Port d'entrée USB de type B, connexion au PC ou à l'ordinateur portable à l'aide d'un câble USB de type B à A.

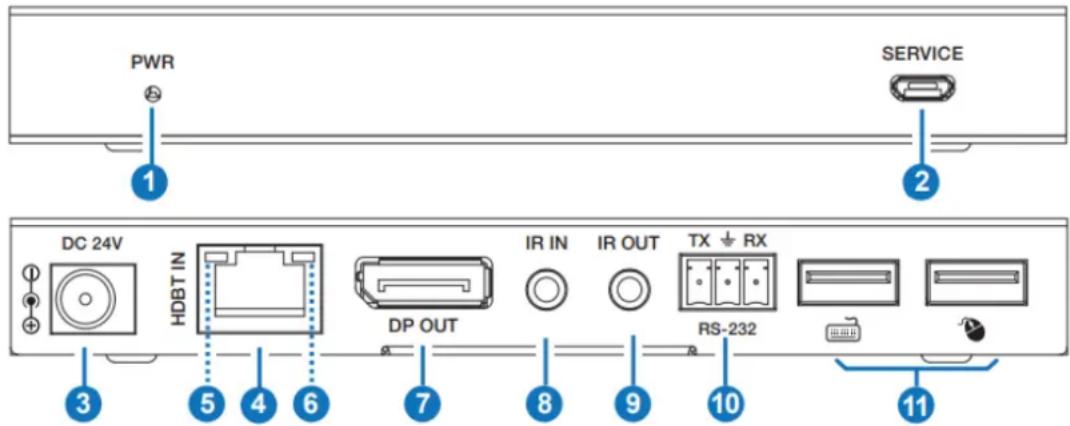

Récepteur – Avant et arrière

PWR SERVICE 1 2 DC 24V HDBT IN DP OUT IR IN IR OUT TX ⊥ RX 3 5 4 6 7 8 9 10 11 RS-232

1. Voyant d'alimentation : Indique l'alimentation.
2. SERVICE : Réservé aux mises à jour du micrologiciel.
3. DC 24V : Connectez l'alimentation 24VDC 1A à une prise murale AC et connectez-la de manière sécurisée à l'émetteur ou au récepteur. Ceci n'est nécessaire que d'un côté de l'installation.
4. HDBT IN : Connectez l'unité émettrice à l'aide d'un seul câble Cat.6 ou supérieur pour tous les signaux de données. Ne pas connecter à un port réseau.

5. Voyant DEL de liaison (vert) :

6. S'allume lorsque l'émetteur et le récepteur sont connectés.

7. Clignotant lorsque la connexion entre l'émetteur et le récepteur n'est pas stable.

8. Il ne s'allume pas lorsqu'il n'y a pas de connexion entre l'émetteur et le récepteur.

9. LED d'indication du signal de données (jaune) :

10. S'allume lorsque le signal DP est avec HDCP.

11. Clignotant lorsque le signal DP est sans HDCP.

12. Ne s'allume pas lorsqu'il n'y a pas de signal DP.

13. DP OUT : Connexion à un écran DisplayPort.

14. IR IN : Connectez le câble du récepteur IR fourni pour la réception du signal IR. Assurez-vous que la télécommande utilisée se trouve dans la ligne de mire directe du prolongateur IR.
15. IR OUT : Connectez le câble de l'émetteur IR fourni pour la transmission du signal IR. Placez l'émetteur IR dans la ligne de mire directe de l'équipement à contrôler.
16. RS-232 : Port phénix à 3 broches, à connecter à un PC ou à un dispositif de commande en série.
17. USB : Connexion à un clavier et une souris USB de type A.

Important ! Avant de débuter l'installation, veuillez vous assurer que tous les appareils sont hors tension.

1. Connectez un appareil source DisplayPort à l'unité émettrice à l'aide d'un câble DisplayPort et d'un câble USB de type B.
2. Connecter une extrémité du câble Cat.6/7 au port HDBT OUT de l'émetteur et l'autre extrémité au port HDBT IN du récepteur. Les câbles d'installation à âme pleine U/UTP ou F/UTP sont recommandés. Pour les longueurs de câble, voir les spécifications de ce manuel.
3. Utilisez un autre câble DisplayPort pour connecter un écran au port DP OUT du récepteur.
4. Connectez une souris et un clavier aux ports USB de type A du récepteur.
5. Branchez le bloc d'alimentation CC dans l'émetteur ou le récepteur et mettez-le sous tension.
6. Allumez l'appareil source et l'écran pour terminer l'installation.

En plus des étapes d'installation décrites ci-dessus, ce prolongateur DisplayPort peut également fournir les fonctionnalités supplémentaires/optionnelles suivantes :

Série RS-232

L'émetteur et le récepteur sont tous deux dotés d'une connexion série à 3 broches de type phoenix block pour l'extension des signaux de contrôle.

Commande infrarouge

L'émetteur et le récepteur sont tous deux équipés d'un port d'entrée et de sortie IR, avec une paire de câbles d'extension IR fournie. Les câbles d'extension permettent d'utiliser une télécommande IR de l'émetteur vers le récepteur ou vice versa.

Récepteur IR

IR RECEIVER

Emetteur IR

IR BLASTER

Aucune image à l'écran.

Il a été constaté qu'il existe des différences significatives dans les longueurs/types de câbles et même dans les ports d'entrée qui peuvent être utilisés sur différentes marques d'écran en utilisant les résolutions DisplayPort. En cas de problème, veuillez suivre les étapes suivantes :

• Essayez un autre port d'entrée sur l'écran.
• Réduisez la longueur du câble sur l'entrée et la sortie à 1m.
• Essayez un autre type de câble DisplayPort de 1m.
• Vérifiez que la fiche et la prise DC utilisées par l'alimentation électrique externe sont bien connectées.

- Vérifiez que le câble Cat.6/7 est correctement branché.

- Éteignez tous les appareils, puis mettez-les sous tension dans cet ordre : d'abord, l'extender, puis l'écran et enfin la source.

- Réduisez la longueur du câble Cat.6/7 ou DP utilisé ou utilisez un câble de meilleure qualité.

LINDY vérifie et teste régulièrement sa gamme de produits pour garantir une compatibilité et des performances maximales. Pour obtenir la version la plus récente de ce manuel, veuillez consulter le site web LINDY de votre pays, rechercher le numéro de pièce correspondant et trouver le manuel sous la rubrique Manuel d'utilisation.

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique et électronique. Chaque Etat membre de l'Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
