39385 - Interruttore Lindy - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 39385 Lindy

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di queste precauzioni può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

RISCHIO DI FOLGORAZIONE

Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che può condurre alla morte.

Questo dispositivo ha un alimentatore a commutazione che può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC. La fornitura comprende quattro adattatori AC per prese di tutto il mondo: Euro, UK, US/Giappone e Australia/Nuova Zelanda. Utilizzate l'adattatore AC appropriato e montatelo come mostrato nell'immagine, assicurandovi che sia fissato correttamente e che non si stacchi estraendolo dalla presa.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto o l'alimentatore. Non esistono componenti utilizzabili all'interno.
- La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
■ Non utilizzare mai cavi danneggiati.
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi.
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni.

- Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.

■ Non appoggiate oggetti pesanti sul prodotto o sui cavi.

- Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di collegarlo a una presa di corrente.

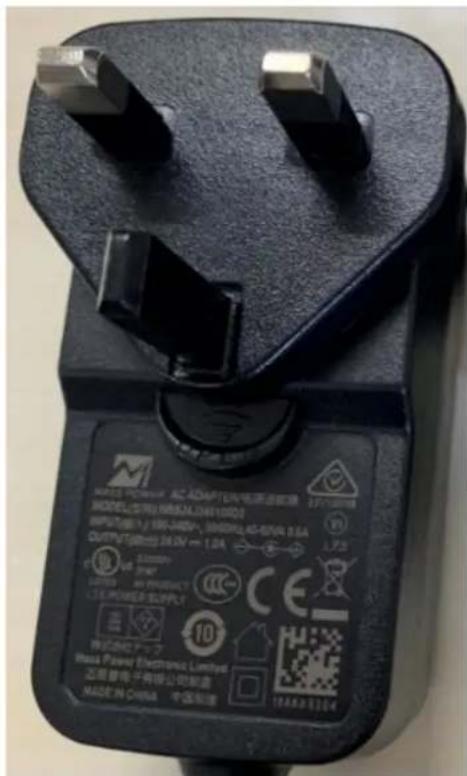

Istruzioni per l'uso dell'alimentatore

Per collegare l'adattatore

Inserire l'adattatore desiderato nella rispettiva sede sull'alimentatore finché non si blocca in posizione.

Per rimuovere l'adattatore

Premere il pulsante di bloccaggio.

Mentre è premuto, rimuovere l'adattatore.

MASCENT POWER AC ADAPTER/PLC/AC MODEL: 2700 MASCENT POWER OUTPUT: 190 J-45V, 3000mA AC-SWVA 0.5A OUTPUT: 2800 mV = 1.0A UNITED BY PRODUCT 1.6 POWER SUPPLY PROCESSED Mass Power Electronic Limited 迈瑞普电子有限公司制造 NADAT IN CHINA 中国制造 100000000 1.750

Introduzione

Grazie per aver acquistato l'Extender HDBaseT Cat.6 DisplayPort 1.2 e USB KVM, 150m. Questo prodotto è stato progettato per garantire un funzionamento affidabile e senza problemi. È dotato di una garanzia LINDY di 2 anni e di un'assistenza tecnica gratuita a vita. Per garantire un uso corretto, leggere attentamente il presente manuale e conservarlo per riferimenti futuri.

L'Extender HDBaseT Cat.6 DisplayPort 1.2 e USB KVM è una soluzione affidabile e ad alte prestazioni per estendere segnali DisplayPort di alta qualità su distanze fino a 150m (492.12ft) con cavi di rete standard Cat.6 o superiori. Il supporto DisplayPort 1.2 consente la trasmissione di risoluzioni 4K Ultra HD altamente dettagliate, perfette per installazioni digital signage o per applicazioni in ambito medicale.

Questo extender supporta anche formati audio lossless, tra cui Dolby Digital Plus e DTS-HD, per aggiungere segnali audio multicanale ai contenuti video.

La connettività USB KM consente il controllo completo di un PC DisplayPort da una console remota, che può essere mantenuta a distanza in un ambiente sicuro o a temperatura controllata, fornendo al contempo contenuti video.

HDBaseT™ e il logo HDBaseT Alliance sono marchi di HDBaseT Alliance.

Nota: le lunghezze e le risoluzioni indicate sono possibili con una connessione diretta tra trasmettitore e ricevitore utilizzando un cavo Cat.6 di buona qualità. L'uso di un tipo di cavo diverso, l'introduzione di accoppiatori, piastre a muro o patch panel possono ridurre le distanze possibili.

Contenuto della confezione

■ Extender DisplayPort 1.2 KVM HDBaseT, trasmettitore
■ Extender DisplayPort 1.2 KVM HDBaseT, ricevitore
■ Cavo USB 2.0 da tipo A a tipo B, 1.5m
- Morsettiera 2 x 3 pin
■ Cavo emettitore IR, 1.5m
■ Cavo ricevitore IR, 1.5m
■ 4 x staffe di montaggio e 8 x viti
■ Alimentatore multi country 24VDC 1A (UK, EU, US e AUS), connettore DC a vite: 5.5/2.1mm
■ Manuale Lindy

Caratteristiche

■ Supporta risoluzioni fino a 3840x2160@60Hz 4:4:4 8bit
- Estende segnali DisplayPort 1.2 e KM fino a 150m di distanza con un cavo di rete standard
■ Estende segnali audio digitali fino a 7.1CH
- Utilizza efficaci metodi di compressione per una trasmissione visivamente priva di perdite
■ Controllo di un singolo PC DisplayPort, tastiera e mouse tramite funzione KVM
■ Gestione EDID avanzata
■ Controllo IR bidirezionale (20-60KHz)
■ Supporta il passaggio bidirezionale RS-232
■ Supporta la funzione POC (Power over Cable) bidirezionale
- Connettore DC a vite per una connessione di alimentazione sicura

Specifiche

■ Supporto DisplayPort 1.2a (21.6Gbps), HDCP 2.2
■ Supporto USB 1.1
- Le seguenti combinazioni di distanza e risoluzione sono possibili quando si utilizza un cavo solid core Cat.6 U/UTP o F/UTP di alta qualità:
- 150m: 1920x1080@60Hz 4:4:4 8bit
- 100m: 3840x2160@60Hz 4:4:4 8bit
■ Formati audio supportati:
- 2CH LPCM 32\~96KHz
- 5CH Dolby Digital Plus - 7CH DTS-HD
■ Protezione ESD: ± 8kV (scariche atmosferiche)
■ Modello corpo umano: ± 4kV (scarica a contatto)
- Temperatura di funzionamento: 0°C - 40°C (32°F - 104°F)
- Temperatura di stoccaggio: -20°C - 60°C (-4°F - 140°F)
■ Umidità relativa: 20-90% RH (senza condensa)
■ Alloggiamento in metallo nero
■ Requisiti di alimentazione: AC100-240V 50/60Hz
- Consumo di energia: 13.2W massimo

Installazione e Utilizzo

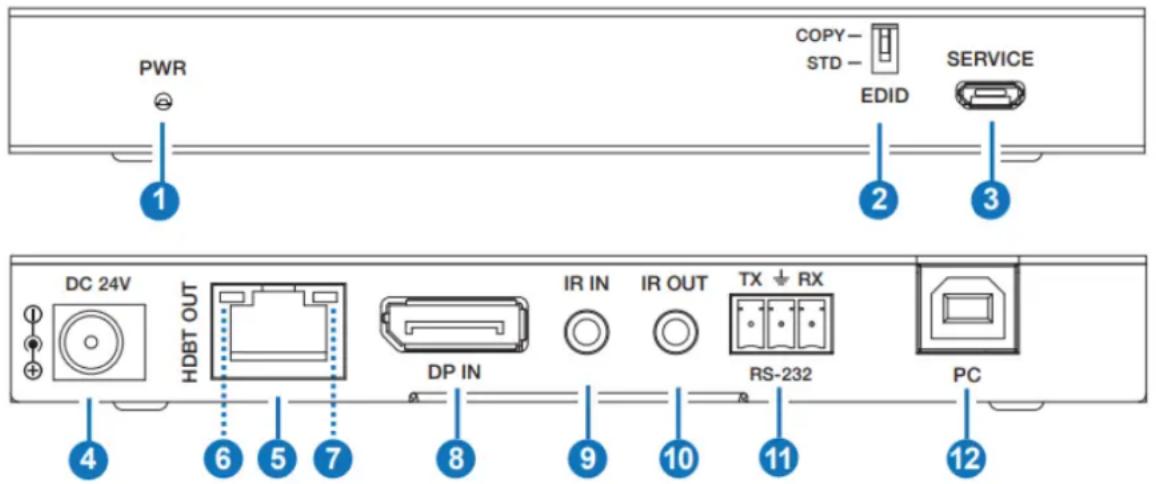

Fronte e retro Trasmettitore

PWR COPY- STD- EDID SERVICE 1 2 3 DC 24V HDBT OUT IR IN IR OUT TX ↓ RX DP IN RS-232 PC 4 6 5 7 8 9 10 11 12

1. PWR LED: Indica che l'unità è alimentata.
2. EDID: Dip switch per l'impostazione dell'EDID.

- COPY: copia l'EDID dalla porta DP OUT del ricevitore.

- SDT: 1080P 2CH.

1. SERVICE: Riservato agli aggiornamenti del firmware.
2. DC 24V: Inserire l'alimentatore da 24V 1A a una presa a muro e collegare saldamente il trasmettitore o il ricevitore. Questa operazione è necessaria solo su un lato dell'installazione.
3. HDBT OUT: collegare l'unità Ricevitore utilizzando un singolo cavo Cat.6 o superiore per tutti i segnali dati. Non collegare a una porta di rete.

4. LED indicatore di collegamento (verde):

5. Si illumina quando il trasmettitore e il ricevitore sono collegati.

6. Lampeggia quando il collegamento tra Trasmettitore e Ricevitore non è stabile.

7. Non si accende quando non c'è connessione tra il trasmettitore e il ricevitore.

8. LED indicatore segnale dati (giallo):

9. Si accende quando il segnale DP è con HDCP.

10. Lampeggia quando il segnale DP è senza HDCP.

11. Non si accende quando non c'è segnale DP.

12. DP IN: Collegare a un dispositivo sorgente DisplayPort.

13. IR IN: Collegare il cavo del ricevitore IR in dotazione per la ricezione del segnale IR. Assicurarsi che il telecomando utilizzato si trovi nella linea di vista diretta dell'estensore IR.
14. IR OUT: Collegare il cavo del trasmettitore IR in dotazione per la trasmissione del segnale IR. Posizionare il trasmettitore IR nella linea di vista diretta dell'apparecchiatura da controllare.
15. RS-232: Porta phoenix a 3 pin, collegare a un PC o a un dispositivo di controllo seriale.
16. PC: Porta di ingresso USB tipo B, collegare a PC o laptop tramite un cavo USB tipo A-B.

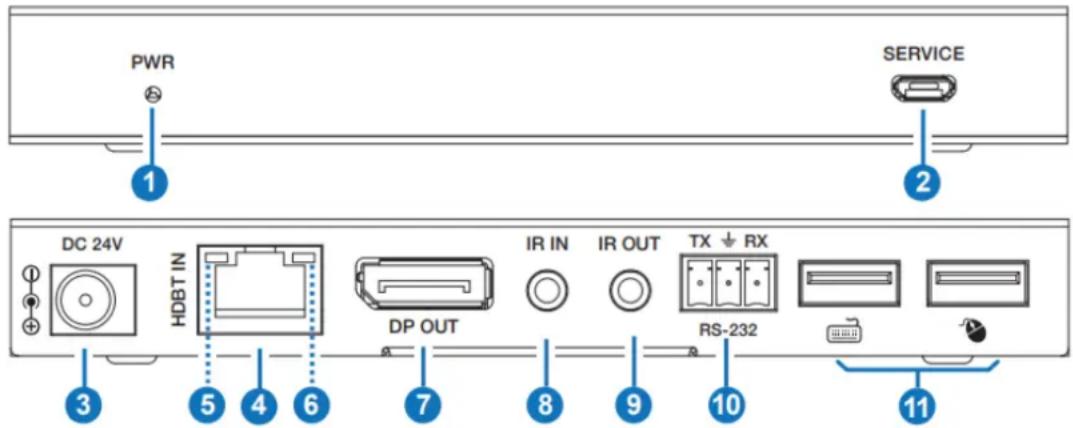

Fronte e retro Ricevitore

PWR SERVICE 1 2 DC 24V HDBT IN IR IN IR OUT TX ↓ RX DP OUT RS-232 3 5 4 6 7 8 9 10 11

1. PWR LED: Indica che l'unità è alimentata.
2. SERVICE: Riservato agli aggiornamenti del firmware.
3. DC 24V: Inserire l'alimentatore da 24V 1A a una presa a muro e collegare saldamente il trasmettitore o il ricevitore. Questa operazione è necessaria solo su un lato dell'installazione.
4. HDBT IN: Collegare l'unità trasmittente utilizzando un singolo cavo Cat.6 o superiore per tutti i segnali dati. Non collegare a una porta di rete.

5. LED indicatore di collegamento (verde):

6. Si illumina quando il trasmettitore e il ricevitore sono collegati.

7. Lampeggia quando il collegamento tra Trasmettitore e Ricevitore non è stabile.

8. Non si accende quando non c'è connessione tra il trasmettitore e il ricevitore.

9. LED indicatore segnale dati (giallo):

10. Si accende quando il segnale DP è dotato di HDCP.

11. Lampeggia quando il segnale DP è senza HDCP.

12. Non si accende quando non c'è segnale DP.

13. DP OUT: Collegare a un display DisplayPort.

14. IR IN: Collegare il cavo del ricevitore IR in dotazione per la ricezione del segnale IR. Assicurarsi che il telecomando utilizzato si trovi nella linea di vista diretta dell'estensore IR.

15. IR OUT: Collegare il cavo del trasmettitore IR in dotazione per la trasmissione del segnale IR. Posizionare il trasmettitore IR nella linea di vista diretta dell'apparecchiatura da controllare.
16. RS-232: Porta phoenix a 3 pin, da collegare a un PC o a un dispositivo di controllo seriale.
17. USB: Porte USB Tipo A, collegare a una tastiera e a un mouse USB standard.

Importante! Prima di iniziare l'installazione, assicurarsi che tutti i dispositivi siano spenti.

1. Collegare un dispositivo sorgente DisplayPort al trasmettitore utilizzando un cavo DisplayPort e un cavo USB tipo A-B.
2. Collegare un'estremità del cavo Cat.6/7 alla porta HDBT OUT del trasmettitore e l'altra alla porta HDBT IN del ricevitore. Si consigliano cavi di installazione solid core U/UTP o F/UTP. Per le lunghezze dei cavi, consultare il paragrafo Specifiche in questo manuale.
3. Utilizzare un altro cavo DisplayPort per collegare un monitor alla porta DP OUT del ricevitore.
4. Collegare un mouse e una tastiera alle porte USB tipo A del ricevitore.
5. Collegare l'alimentatore al trasmettitore o al ricevitore.
6. Accendere sorgente e monitor per completare l'installazione.

Oltre alle fasi di installazione descritte sopra, questo extender DisplayPort può fornire le seguenti funzionalità aggiuntive/opzionali:

Controllo Seriale RS-232

Sia il trasmettitore che il ricevitore dispongono di una connessione seriale a 3 pin phoenix block per l'estensione dei segnali di controllo.

Controllo infrarossi

Sia il trasmettitore che il ricevitore sono dotati di una porta IR In e Out, con 1 coppia di cavi di estensione IR in dotazione. Questi cavi consentono di utilizzare un telecomando IR dal trasmettitore al ricevitore o viceversa.

Ricevitore IR

IR RECEIVER

Trasmettitore IR

IR BLASTER

Risoluzione dei problemi

Non compare nessuna immagine sullo schermo.

Possono presentarsi differenze importanti nella riproduzione del segnale a seconda della tipologia/lunghezza del cavo di rete utilizzato e a seconda delle risoluzioni DisplayPort. In caso di problemi di visualizzazione dell'immagine, seguire i seguenti passaggi:

■ Provare un ingresso differente sul display.
- Ridurre la lunghezza dei cavi utilizzati per collegare ingresso e uscita (non più di 1m).
■ Provare un cavo DisplayPort da 1m di diverso tipo.
- Controllare che il connettore DC dell'alimentatore sia inserito correttamente.
- Controllare che il cavo Cat.6/7 sia inserito correttamente.
- Spegnere tutti i dispositivi, quindi riaccenderli nel seguente ordine: extender, display e infine la sorgente.
- Ridurre la lunghezza dei cavi Cat.6/7 o DisplayPort o utilizzare cavi di qualità superiore.

Lindy controlla ed effettua dei test regolarmente su tutta la gamma di prodotti per assicurare le migliori performance e compatibilità. Per avere la versione più aggiornata di questo manuale, fare riferimento al nostro sito web, cercando il codice prodotto sono presenti i manuali disponibili nella sezione Download.
