38155 - Interruttore Lindy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ripartitore-estensore HDMI via Cat.6
Marca	Lindy
Modello	38155
Dimensioni del trasmettitore	210 x 83 x 17 mm
Dimensioni di ogni ricevitore	79 x 68 x 17 mm
Alimentazione	12V CC 2.5A (multi-paese inclusa)
Consumo elettrico	8 W max.
Distanza massima per collegamento Cat.6	50 metri (cavo monofilo)
Risoluzione massima	Full HD 1080p 60 Hz (4:4:4 8 bpc, 4:2:2 12 bpc)
Formati audio supportati	LPCM, DTS Digital, DTS HD, Dolby Digital, Dolby True HD
Standard HDMI	HDMI 1.3, HDCP 1.2, DVI 1.0
Funzione IR	Frequenze 20-60 kHz, trasmettitore e ricevitori IR inclusi
Power over Cat.6 (PoC)	Sì, alimentazione unica sul trasmettitore
Preselezioni EDID	9 preimpostazioni + clonaggio dalla porta HDMI locale
Equalizzazione (EQ) regolabile	Sì, su ogni ricevitore in base alla lunghezza del cavo
Protezione ESD	±8 kV (scarica in aria), ±4 kV (contatto)
Temperatura di funzionamento	0 a 40 °C
Temperatura di stoccaggio	-20 a 60 °C
Umidità relativa	20-90% UR (senza condensa)
Contenuto della confezione	1 trasmettitore, 4 ricevitori, alimentatore, 2 staffe di montaggio, 1 cavo trasmettitore IR, 4 cavi ricevitori IR, manuale
Garanzia	2 anni (assistenza tecnica a vita)

Domande frequenti - 38155 Lindy

Come installare il Lindy 38155?

Collegare la sorgente HDMI al trasmettitore con un cavo HDMI (max 3 m). Collegare ogni ricevitore al trasmettitore tramite un cavo Cat.6 monofilo (max 50 m). Regolare gli interruttori EQ sui ricevitori in base alla lunghezza del cavo. Collegare gli schermi ai ricevitori. Accendere e alimentare il trasmettitore.

Qual è la risoluzione massima supportata?

Il Lindy 38155 supporta il Full HD 1080p a 60 Hz, incluso il 1080p 3D. È compatibile con HDMI 1.3 e HDCP 1.2.

Cosa fare se il display non funziona?

Verificare che i LED Power siano accesi sul trasmettitore e sui ricevitori. Assicurarsi che i cavi Cat.6 siano ben collegati e che il LED Lock sia acceso. Riavviare nell'ordine: trasmettitore, schermi, sorgente. Regolare le impostazioni EQ e EDID se necessario.

Come utilizzare la funzione infrarossa (IR)?

Collegare il trasmettitore IR (con punta piatta) alla porta IR OUT del trasmettitore. Posizionarlo di fronte al ricevitore IR del dispositivo. Collegare i ricevitori IR (sensori) alle porte IR IN dei ricevitori. Assicurarsi che ricevano i segnali dei telecomandi.

Posso mettere in cascata più trasmettitori?

Sì, è possibile collegare fino a 3 trasmettitori in cascata tramite la porta HDMI OUT locale. Ciò consente di collegare fino a 12 display da un'unica sorgente.

Come configurare le impostazioni EDID?

Gli interruttori EDID sul trasmettitore consentono di scegliere tra 9 preimpostazioni (risoluzione e audio) o di clonare l'EDID dello schermo collegato alla porta HDMI OUT. Dopo la modifica, riavviare il trasmettitore ed eventualmente la sorgente.

Qual è la distanza massima con un cavo Cat.6?

La distanza massima è di 50 metri utilizzando un cavo Cat.6 monofilo. Cavi di qualità inferiore o connessioni intermedie riducono questa distanza.

Come regolare l'equalizzazione (EQ) sui ricevitori?

Ogni ricevitore dispone di interruttori EQ da regolare in base alla lunghezza del cavo Cat.6. Fare riferimento alla tabella del manuale: per meno di 15 m, 15-30 m, 30-40 m, 40-50 m, con impostazioni Primarie e Secondarie. Provare entrambe se necessario.

Il Power over Cat.6 funziona su tutti i ricevitori?

Sì, la funzione PoC consente di alimentare tutti i ricevitori tramite il cavo Cat.6 da un'unica alimentazione sul trasmettitore. I ricevitori non necessitano di alimentazione locale.

Come pulire e mantenere il Lindy 38155?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici o liquidi. Evitare umidità eccessiva. Conservarlo in un luogo asciutto e temperato.

MANUALE UTENTE 38155 Lindy

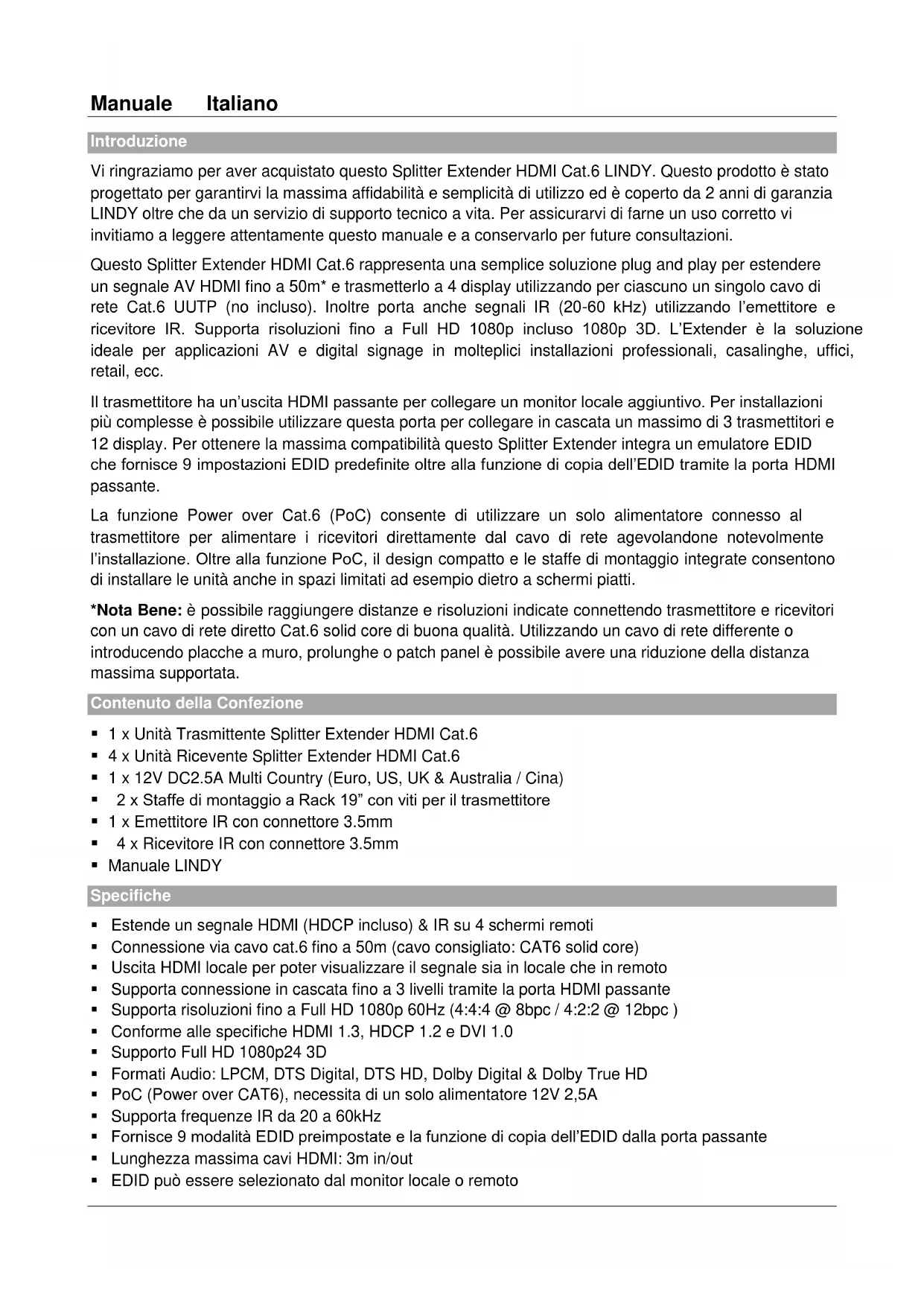

Vi ringraziamo per aver acquistato lo Splitter Extender HDMI Cat.6 LINDY. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY e da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto, vi invitiamo a leggere attentamente il manuale e a conservarlo per future consultazioni.

Questo Splitter Extender HDMI Cat.6 rappresenta una semplice soluzione plug and play per estendere un segnale AV HDMI fino a 50m* e trasmetterlo a 4 display utilizzando per ciascuno un singolo cavo di rete Cat.6 UTP (non incluso). Inoltre, supporta anche segnali IR (20-60 kHz) utilizzando l'emettitore e il ricevitore IR. Supporta risoluzioni fino a Full HD 1080p incluso 1080p 3D. L'Extender è la soluzione ideale per applicazioni AV e digital signage in molteplici installazioni professionali, casalinghe, uffici, retail, ecc.

Il trasmettitore ha un'uscita HDMI passante per collegare un monitor locale aggiuntivo. Per installazioni più complesse, è possibile utilizzare questa porta per collegare in cascata un massimo di 3 trasmettitori e 12 display. Per ottenere la massima compatibilità, lo Splitter Extender integra un emulatore EDID che fornisce 9 impostazioni EDID predefinite e funzioni di copia dell'EDID tramite la porta HDMI passante.

La funzione Power over Cat.6 (PoC) consente di utilizzare un solo alimentatore connesso al trasmettitore per alimentare i ricevitori direttamente dal cavo di rete, agevolandone notevolmente l'installazione. Oltre alla funzione PoC, il design compatto e le staffe di montaggio integrate consentono di installare le unità anche in spazi limitati, ad esempio dietro a schermi piatti.

*Nota Bene: è possibile raggiungere le distanze e le risoluzioni indicate connettendo trasmettitore e ricevitori con un cavo di rete diretto Cat.6 solid core di buona qualità. Utilizzando un cavo di rete differente o introducendo placche a muro, prolunghe o patch panel, è possibile avere una riduzione della distanza massima supportata.

Contenuto della Confezione

• 1 x Unità Trasmittente Splitter Extender HDMI Cat.6
• 4 x Unità Ricevente Splitter Extender HDMI Cat.6 1 x 12V DC2.5A Multi Country (Euro, US, UK & Australia / Cina)
• 2 x Staffe di montaggio a Rack 19" con viti per il trasmettitore
• 1 x Emettitore IR con connettore 3.5mm
• 4 x Ricevitore IR con connettore 3.5mm Manuale LINDY

Specifiche

• Estende un segnale HDMI (HDCP incluso) & IR su 4 schermi remoti
• Connessione via cavo Cat.6 fino a 50m (cavo consigliato: CAT6 solid core)
• Uscita HDMI locale per poter visualizzare il segnale sia in locale che in remoto. Supporta connessione in cascata fino a 3 livelli tramite la porta HDMI passante. Supporta risoluzioni fino a Full HD 1080p 60Hz (4:4:4 @ 8bpc / 4:2:2 @ 12bpc)
• Conforme alle specifiche HDMI 1.3, HDCP 1.2 e DVI 1.0. Supporto Full HD 1080p24 e 3D.
• Formati audio: LPCM, DTS Digital, DTS HD, Dolby Digital e Dolby True HD.
• PoC (Power over CAT6): necessita di un solo alimentatore 12V 2,5A. Supporta frequenze IR da 20 a 60 kHz.
• Fornisce 9 modalità EDID preimposte e la funzione di copia dell'EDID alla porta passante.
• Lunghezza massima cavi HDMI: 3m in/out.
• EDID può essere selezionato dal monitor locale o remoto.

Manuale Italiano.

• Equalizzatore regolabile in base alla lunghezza del cavo CAT6 utilizzato.
• Porte sul trasmettitore: HDMI Tipo A In, 1x CAT6 Out, 3.5mm IR Out e alimentazione.
• Porte sul ricevitore: HDMI Tipo A Out, 1x CAT6 In e 3.5mm IR In. Consumo: 8W Max.
• Protezione ESD: +/- 8kV (air-gap discharge), Human Body model: +/- 4kV (contact discharge).
• Temperatura operativa: 0°C / 40°C, temperatura di stoccaggio: -20°C / 60°C.
• Umidità: 20 a 90% RH (senza condensa).
• Dimensioni prodotto: trasmettitore 210x83x17mm, ricevitori 79x68x17mm (ciascuno).

Panorama.

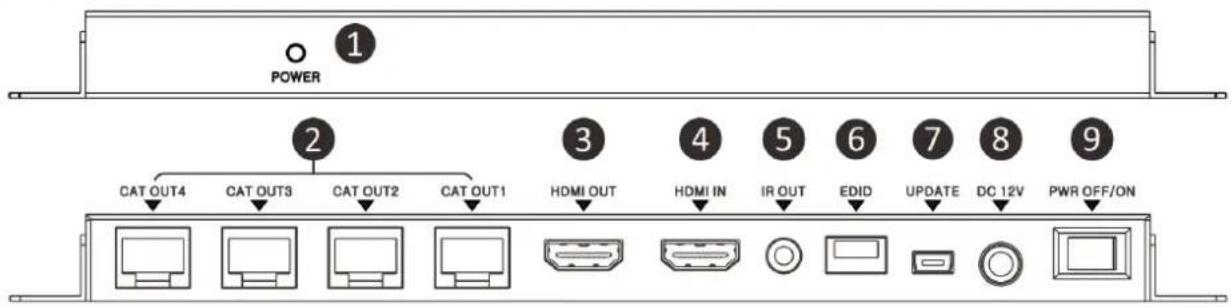

Trasmettitore

1. Power LED: si illumina quando il trasmettitore è collegato all'alimentazione ed è acceso
2. CAT OUT 1-4: porte per il collegamento del cavo Cat.6 che va ai ricevitori
3. HDMI Out: porta di collegamento di un monitor HDMI locale (utilizzata anche per la cascata)
4. HDMI In: porta per il collegamento della sorgente HDMI (si prega di utilizzare un cavo HDMI di qualità)
5. IR OUT: porta per il collegamento dell'emettitore IR fornito a corredo
6. Selettore EDID: selettore della modalità EDID desiderata
7. UPDATE: porta utilizzata per aggiornare il firmware del trasmettitore
8. DC IN: porta di collegamento dell'alimentatore da 12V incluso
9. Selettore Alimentazione: accende e spegne il sistema (trasmettitore e ricevitori)

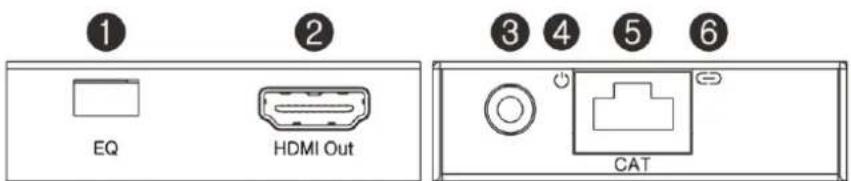

Ricevitore

1. EQ: regolatore utilizzato per adattare il ricevitore alla lunghezza del cavo Cat.6
2. HDMI Out: porta per il collegamento di un monitor HDMI (utilizzare cavi HDMI di buona qualità)
3. IR IN: porta per il collegamento del sensore IR fornito a corredo
4. Power LED: si illumina quando il ricevitore riceve alimentazione dal trasmettitore via PoC.
5. CAT: Porta RJ45 per il collegamento al trasmettitore tramite cavo Cat.6
6. Lock LED: Si illumina quando riceve un segnale HDMI stabile dal trasmettitore.

Ricevitore IR Emettitore IR

Installazione

Importante! Se volete infilare i cavi Cat.6 in canaline o corrugati, testateli con l'extender alle risoluzioni più alte considerando anche la profondità colore PRIMA di posarli definitivamente!

Seguite i passaggi seguenti per un'installazione con apparecchiature HDMI, se utilizzate dispositivi DVI sostituite i cavi HDMI con cavi DVI/HDMI dove richiesto.

1. Collegate la sorgente HDMI al trasmettitore tramite un cavo HDMI (lunghezza massima 3m).
2. Collegate i cavi CAT6 (lunghi al massimo 50m) alle porte CAT OUT 1-4 del trasmettitore e, dall'altro lato, alla porta CAT di ciascun ricevitore. Consigliamo vivamente di utilizzare un cavo solid core Cat.6.
3. Regolate l'EQ su ciascun ricevitore in base alla lunghezza del cavo Cat.6 utilizzato (vedi tabella qui sotto) selezionando l'impostazione primaria o secondaria a seconda della qualità dell'immagine ottenuta (N.B. il quadrato nero indica la posizione dello switch).

Lunghezza cavo	Impostazione Primaria	Impostazione Secondaria	Lunghezza Cavo	Impostazione Primaria	Impostazione Secondaria
Sotto i 15m (49.5ft)			30 – 40m (99 – 132ft)
15 – 30m (49.5 – 99ft)			40 – 50m (132 – 164ft)

1. Utilizzate altri cavi HDMI (lunghi al massimo 3m) per collegare i monitor HDMI all'uscita HDMI su ciascun ricevitore.
2. Potete collegare un monitor HDMI addizionale all'uscita HDMI passante sul trasmettitore o utilizzare la stessa porta per installare in cascata un altro trasmettitore.
3. Impostate il selettore EDID in base alle vostre necessità (fate riferimento alla tabella nella sezione "Utilizzo" di questo manuale).
4. Collegate i cavi IR per trasferire anche i segnali del telecomando connettendo l'emettitore IR all'uscita IR OUT del trasmettitore e i ricevitori IR alle porte IR IN di ciascun ricevitore.
5. Posizionate l'emettitore IR davanti alla porta IR del dispositivo che intendete controllare, e i ricevitori IR in modo tale che possano essere visibili dal telecomando.
6. Accendete la sorgente e il monitor HDMI per completare l'installazione.
7. Collegate l'alimentatore al trasmettitore, commutate il selettore Power su ON e il LED Power si illuminerà su tutte le unità.

Utilizzo

Lo Splitter Extender utilizza dei valori EDID preimpostati definiti nella tabella seguente, permettendovi di configurare l'Extender in modo da funzionare correttamente con le vostre apparecchiature HDMI. In totale è possibile scegliere fra 9 valori che utilizzano risoluzioni, frequenze e segnali audio differenti. In alternativa potete utilizzare il segnale EDID del display connesso alla porta HDMI Out del trasmettitore. Tutte le volte che questo valore viene cambiato è necessario riavviare il trasmettitore e in certi casi sarà anche necessario riavviare il dispositivo sorgente del segnale. (N.B. il quadrato nero indica la posizione dello switch).

Posizione	Descrizione EDID		Posizione	Descrizione EDID
	1080p, 2 Channel Audio			1080i, HD Audio
	1080p, Dolby/DTS 5.1 Canali			3D, 1080p, 2 Canali Audio
	1080p, HD Audio			3D, 1080p, Dolby/DTS 5.1 Canali
	1080i, 2 Canali Audio			3D, 1080p, HD Audio
	1080i, Dolby/DTS 5.1 Canali			Copia EDID dal display connesso alla porta HDMI OUT

Risoluzione dei problemi

Mancanza del segnale video.

Controllate che l'alimentatore sia connesso correttamente e che i LED power siano accesi su tutte le unità. Controllate che i cavi CAT6 siano inseriti correttamente e che i LED Lock siano illuminati. Spegnete tutti i dispositivi, quindi riaccendeteli in quest'ordine: trasmettitore, monitor e sorgente. - Con alcuni dispositivi HDMI può essere necessario scollegare e ricollegare il cavo HDMI per ripristinare il riconoscimento delle periferiche. - Controllate che l'equalizzatore sia stato regolato correttamente in base alla lunghezza del cavo Cat.6 utilizzato. Se con l'impostazione primaria non dovesse funzionare, provate con l'impostazione secondaria, sempre considerando la lunghezza del cavo Cat.6 utilizzato. - Riducete la lunghezza dei cavi CAT6 o HDMI utilizzati, oppure utilizzate dei cavi di qualità superiore.
