BEDIENUNGSANLEITUNG 38155 Lindy

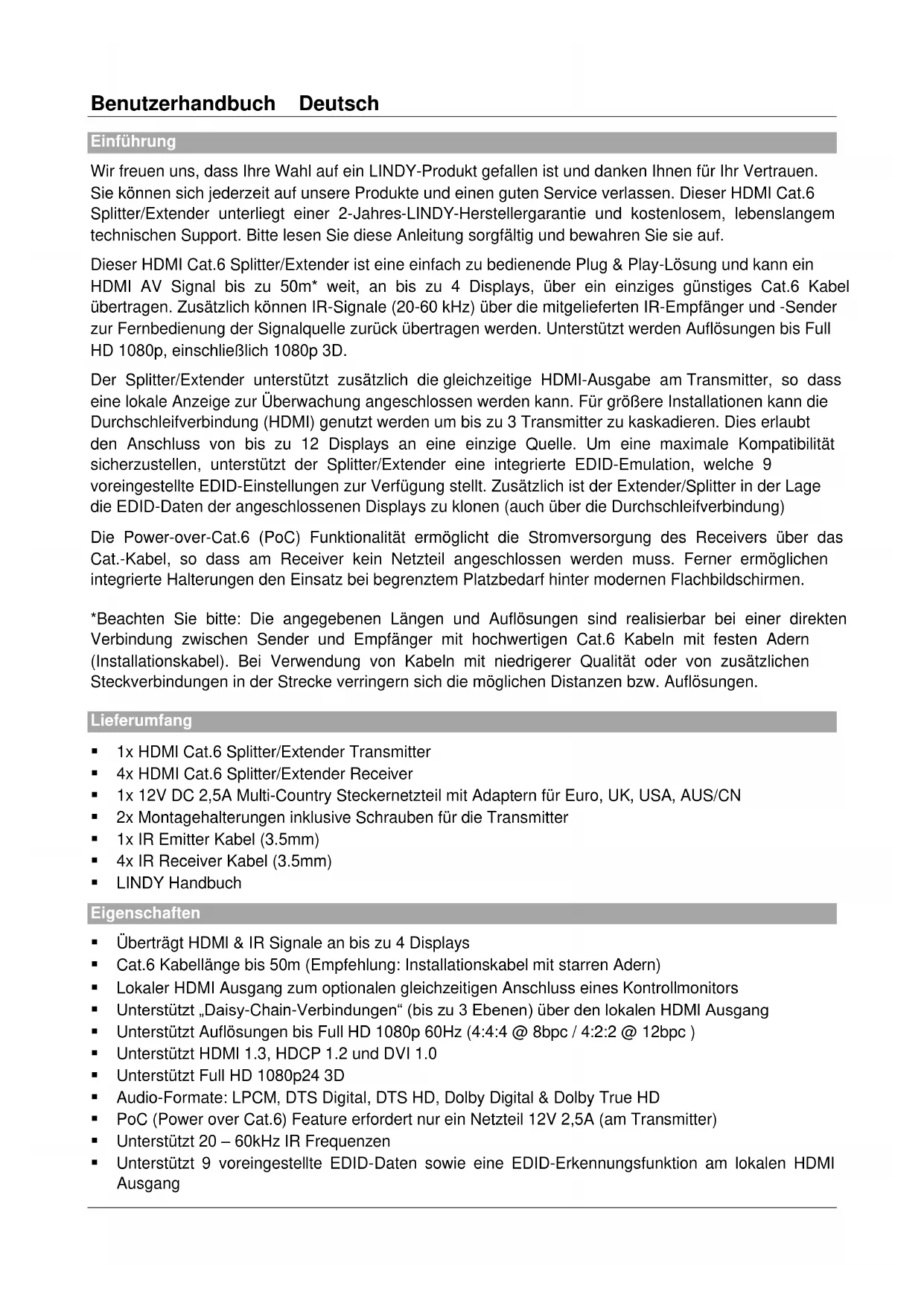

• Reduce the length of Cat.6 or HDMI cable used, or use a higher quality cable.Benutzerhandbuch Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser HDMI Cat.6 Splitter/Extender unterliegt einer 2-Jahres-LINDY-Herstellergarantie und kostenlosem, lebenslangem technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf. Dieser HDMI Cat.6 Splitter/Extender ist eine einfach zu bedienende Plug & Play-Lösung und kann ein HDMI AV Signal bis zu 50m* weit, an bis zu 4 Displays, über ein einziges günstiges Cat.6 Kabel übertragen. Zusätzlich können IR-Signale (20-60 kHz) über die mitgelieferten IR-Empfänger und -Sender zur Fernbedienung der Signalquelle zurück übertragen werden. Unterstützt werden Auflösungen bis Full HD 1080p, einschließlich 1080p 3D. Der Splitter/Extender unterstützt zusätzlich die gleichzeitige HDMI-Ausgabe am Transmitter, so dass eine lokale Anzeige zur Überwachung angeschlossen werden kann. Für größere Installationen kann die Durchschleifverbindung (HDMI) genutzt werden um bis zu 3 Transmitter zu kaskadieren. Dies erlaubt den Anschluss von bis zu 12 Displays an eine einzige Quelle. Um eine maximale Kompatibilität sicherzustellen, unterstützt der Splitter/Extender eine integrierte EDID-Emulation, welche 9 voreingestellte EDID-Einstellungen zur Verfügung stellt. Zusätzlich ist der Extender/Splitter in der Lage die EDID-Daten der angeschlossenen Displays zu klonen (auch über die Durchschleifverbindung) Die Power-over-Cat.6 (PoC) Funktionalität ermöglicht die Stromversorgung des Receivers über das Cat.-Kabel, so dass am Receiver kein Netzteil angeschlossen werden muss. Ferner ermöglichen integrierte Halterungen den Einsatz bei begrenztem Platzbedarf hinter modernen Flachbildschirmen. *Beachten Sie bitte: Die angegebenen Längen und Auflösungen sind realisierbar bei einer direkten Verbindung zwischen Sender und Empfänger mit hochwertigen Cat.6 Kabeln mit festen Adern (Installationskabel). Bei Verwendung von Kabeln mit niedrigerer Qualität oder von zusätzlichen Steckverbindungen in der Strecke verringern sich die möglichen Distanzen bzw. Auflösungen. Lieferumfang

• 1x 12V DC 2,5A Multi-Country Steckernetzteil mit Adaptern für Euro, UK, USA, AUS/CN

• 2x Montagehalterungen inklusive Schrauben für die Transmitter

• Überträgt HDMI & IR Signale an bis zu 4 Displays

• Cat.6 Kabellänge bis 50m (Empfehlung: Installationskabel mit starren Adern)

• Lokaler HDMI Ausgang zum optionalen gleichzeitigen Anschluss eines Kontrollmonitors

• Unterstützt „Daisy-Chain-Verbindungen“ (bis zu 3 Ebenen) über den lokalen HDMI Ausgang

• Unterstützt Auflösungen bis Full HD 1080p 60Hz (4:4:4 @ 8bpc / 4:2:2 @ 12bpc )

• Unterstützt HDMI 1.3, HDCP 1.2 und DVI 1.0

• Unterstützt Full HD 1080p24 3D

• Audio-Formate: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD

• PoC (Power over Cat.6) Feature erfordert nur ein Netzteil 12V 2,5A (am Transmitter)

• Unterstützt 20 – 60kHz IR Frequenzen

• Unterstützt 9 voreingestellte EDID-Daten sowie eine EDID-Erkennungsfunktion am lokalen HDMI AusgangBenutzerhandbuch Deutsch

• Einstellbarer Kabel-Equalizer für das verwendete Cat.6 Kabel

• Transmitter-Anschlüsse: HDMI Typ A Eingang und Ausgang, 4x Cat.6 Ausgang, 1x 3.5mm IR Ausgang, 1x DC Buchse

• Receiver-Anschlüsse: HDMI Typ A Ausgang, 1x Cat.6 Eingang, 3,5mm IR Eingang

• Leistungsaufnahme: maximal 8W

• Temperaturbereiche: 0

• Relative Feuchtigkeit: 20 - 90% RH (nicht-kondensierend, Verwendung in geschlossenen Räumen)

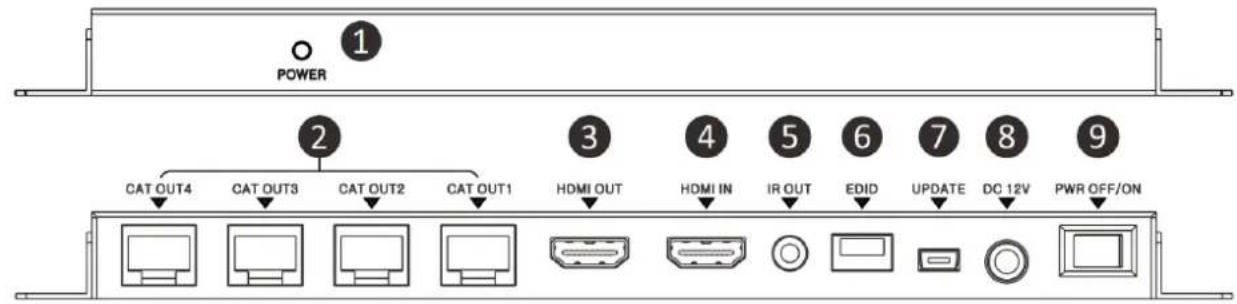

1. Power LED: Leuchtet wenn der Transmitter an das Stromversorgungsnetz angeschlossen und

2. CAT OUT 1-4: Zur Verbindung mit den entsprechenden Cat.6 Kabeln.

3. HDMI OUT: Zur Verbindung mit einem lokalen HDMI Display oder einem weiteren Transmitter.

4. HDMI IN: Zur Verbindung mit dem HDMI Quellgerät.

5. IR OUT: Zur Verbindung mit dem beiliegenden IR Emitter.

6. EDID: Dip-Schalter für die Einstellung der EDID-Daten

7. UPDATE: Dient zum Updaten der Firmware

8. DC IN: Zur Verbindung mit dem beiliegenden Netzteil.

9. POWER SWITCH: Ein- und Ausschalter

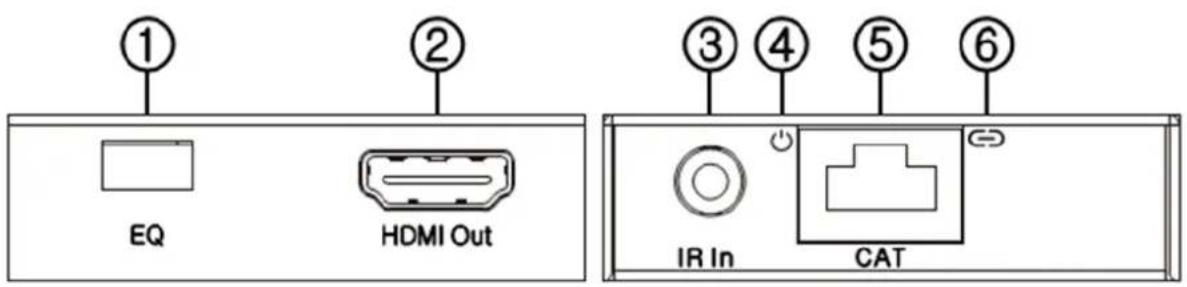

1. EQ: Stellen Sie die DIP Switches passend zum Cat.6 Verbindungskabel ein.

2. HDMI Out: Anschluss für das HDMI Display

3. IR IN: Anschluss für das mitgelieferte IR Receiver-Kabel.

4. Power LED: Leuchtet grün wenn der Receiver über das Cat.6 Kabel korrekt mit Strom versorgt

5. CAT: Anschluss für das Cat.6 Kabel zum Transmitter.

6. Lock LED: Leuchtet orange wenn ein stabiles Signal vom Transmitter empfangen wird.Benutzerhandbuch Deutsch

Installation WICHTIG! Falls Sie das Cat.6 Verbindungskabel durch einen Kabelkanal oder durch Wände verlegen wollen, testen Sie VORHER ob das Kabel die benötigten Auflösungen und Farbtiefen in Kombination mit dem Extender unterstützt! Die folgenden Schritte gelten für HDMI Geräte. Bei Verwendung von DVI Geräten verwenden Sie einfach entsprechende DVI-HDMI Anschlusskabel statt der HDMI Versionen.

1. Schließen Sie die HDMI Quelle mit einem maximal 3m langen HDMI Kabel an.

2. Schließen Sie das bis zu 50m lange Cat.6 Kabel (max. 50m lang) an Transmitter und Receiver an.

Verwenden Sie idealerweise hochwertiges Cat.6 UTP Installationskabel

3. Stellen Sie die EQ Dip-Schalter an jedem Receiver entsprechend der abgebildeten Tabelle ein –

verwenden Sie entweder die Primäre oder Sekundäre Einstellung, je nach bestem Ergebnis (die schwarzen Rechtecke stellen die Einstellung des Dip-Schalters dar)

4. Nutzen sie ein weiteres HDMI Kabel (maximal 3m lang) um ein HDMI Display mit dem jeweiligen

Port des Receivers zu verbinden.

5. Ein lokaler HDMI Monitor kann bei Bedarf am Transmitter angeschlossen werden.

6. Stellen Sie den EDID-Switch entsprechend Ihrem Wunsch ein (siehe Tabelle)

7. Um zusätzlich IR Fernbedienungssignale vom Receiver zurück zum Transmitter zu übertragen,

schließen Sie das IR Receiverkabel am IR Input des Receivers an und das IR Emitterkabel am Transmitter.

8. Platzieren Sie den IR Receiver so, dass er das Signal der Fernbedienung aufnehmen kann und den

IR Emitter so, dass er das Signal an das HDMI Quellgerät abgeben kann.

9. Schließen Sie das Netzteil am Transmitter an.

10. Schalten Sie alle Geräte ein um die Installation abzuschließen. Die LEDs sollten kurz darauf

leuchten. Kabellänge Primäre Einstellung Sekundäre Einstellung Kabellänge Primäre Einstellung Sekundäre Einstellung Unter 15m (49.5ft)

40 – 50m (132 – 164ft)Benutzerhandbuch Deutsch Betrieb Der Splitter/Extender nutzt voreingestellte EDID-Werte (siehe Tabelle). Es stehen Ihnen insgesamt 9 Voreinstellungen mit unterschiedlichen Auflösungen sowie Abtast- und Audiowerten zur Verfügung. Alternativ können Sie auch die EDID-Daten des genutzten Displays verwenden (Verbunden mit dem HDMI Out Port). Jedes Mal wenn sich die EDID-Einstellungen ändern, muss der Transmitter aus- und wieder eingeschaltet werden. Teilweise müssen Sie diesen Vorgang auch mit den Quellgeräten vornehmen (die schwarzen Rechtecke stellen die Einstellung des Dip-Schalters dar). Position EDID Beschreibung

Position EDID Beschreibung

Kopiere Daten des angeschlossenen Displays (HDMI OUT)

Fehlersuche Es wird kein oder ein schlechtes Bild angezeigt.

• Die POWER LEDs an beiden Geräten sollten leuchten - überprüfen Sie ggf. Netzteil und Cat-Kabel.

• Schalten Sie alle Geräte aus und in folgender Reihenfolge wieder ein: Transmitter gefolgt von den Bildschirmen und abschließend die HDMI Signalquelle.

• Bei einigen HDMI Geräten kann es erforderlich sein, das HDMI Kabel für 10 Sekunden abzuziehen und wieder anzuschließen um den HDMI-Handshake zu erneuern.

• Ein lokal angeschlossener Monitor muss ein Bild anzeigen.

• Wenn das Cat.6 Kabel korrekt angeschlossen und in Ordnung ist, sollte die Lock LED leuchten.

• Prüfen Sie die EQ Einstellungen (siehe oben) und versuchen Sie es mit anderen Einstellungen, wenn es trotzdem nicht funktioniert.

CE Konformitätserklärung Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf nur zusammen mit abgeschirmten Kabeln verwendet werden. Diese Geräte wurden unter Berücksichtigung der RoHS Vorgaben hergestellt. Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen
