Caractéristiques techniques	Commutateur HDMI 4 ports, supporte jusqu'à 4K à 60 Hz, compatible HDCP 2.2
Utilisation	Permet de connecter plusieurs sources HDMI à un seul écran, idéal pour les téléviseurs, projecteurs et moniteurs
Maintenance et réparation	Pas de maintenance particulière requise, vérifier régulièrement les connexions et l'état des câbles
Sécurité	Utiliser uniquement avec des appareils conformes aux normes de sécurité électrique, éviter l'exposition à l'humidité
Informations générales	Dimensions : 200 x 100 x 25 mm, poids : 500 g, garantie de 2 ans

FOIRE AUX QUESTIONS - 38155 Lindy

Comment installer le commutateur Lindy 38155 ?

Pour installer le commutateur Lindy 38155, connectez d'abord le câble d'alimentation à une prise électrique. Ensuite, branchez les câbles HDMI de vos appareils sources aux ports d'entrée du commutateur, puis connectez le port de sortie à votre écran.

Le commutateur ne fonctionne pas, que faire ?

Vérifiez que tous les câbles sont correctement branchés et que vos appareils sont allumés. Assurez-vous également que le commutateur est alimenté. Si le problème persiste, essayez de redémarrer le commutateur.

Pourquoi l'image est-elle floue ou de mauvaise qualité ?

Une image floue peut être due à des câbles HDMI de mauvaise qualité ou non compatibles. Assurez-vous d'utiliser des câbles HDMI certifiés et vérifiez que la résolution de sortie de vos appareils est compatible avec le commutateur.

Puis-je utiliser ce commutateur avec des appareils 4K ?

Oui, le commutateur Lindy 38155 est compatible avec des résolutions allant jusqu'à 4K. Assurez-vous que tous vos appareils et câbles supportent également cette résolution.

Comment changer de source sur le commutateur ?

Pour changer de source, utilisez le bouton de sélection situé sur le commutateur ou la télécommande fournie, si disponible. Cela vous permettra de basculer entre les différentes entrées HDMI.

Le commutateur chauffe-t-il pendant l'utilisation ?

Il est normal que le commutateur chauffe légèrement pendant son utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres appareils.

Le commutateur est-il compatible avec les signaux audio ?

Oui, le commutateur Lindy 38155 prend en charge l'audio via le signal HDMI. Assurez-vous que l'audio est activé sur vos appareils source.

Que faire si le commutateur ne détecte pas un appareil ?

Vérifiez que l'appareil est allumé et que le câble HDMI est correctement connecté. Essayez de débrancher et de rebrancher le câble. Si le problème persiste, testez le port avec un autre appareil.

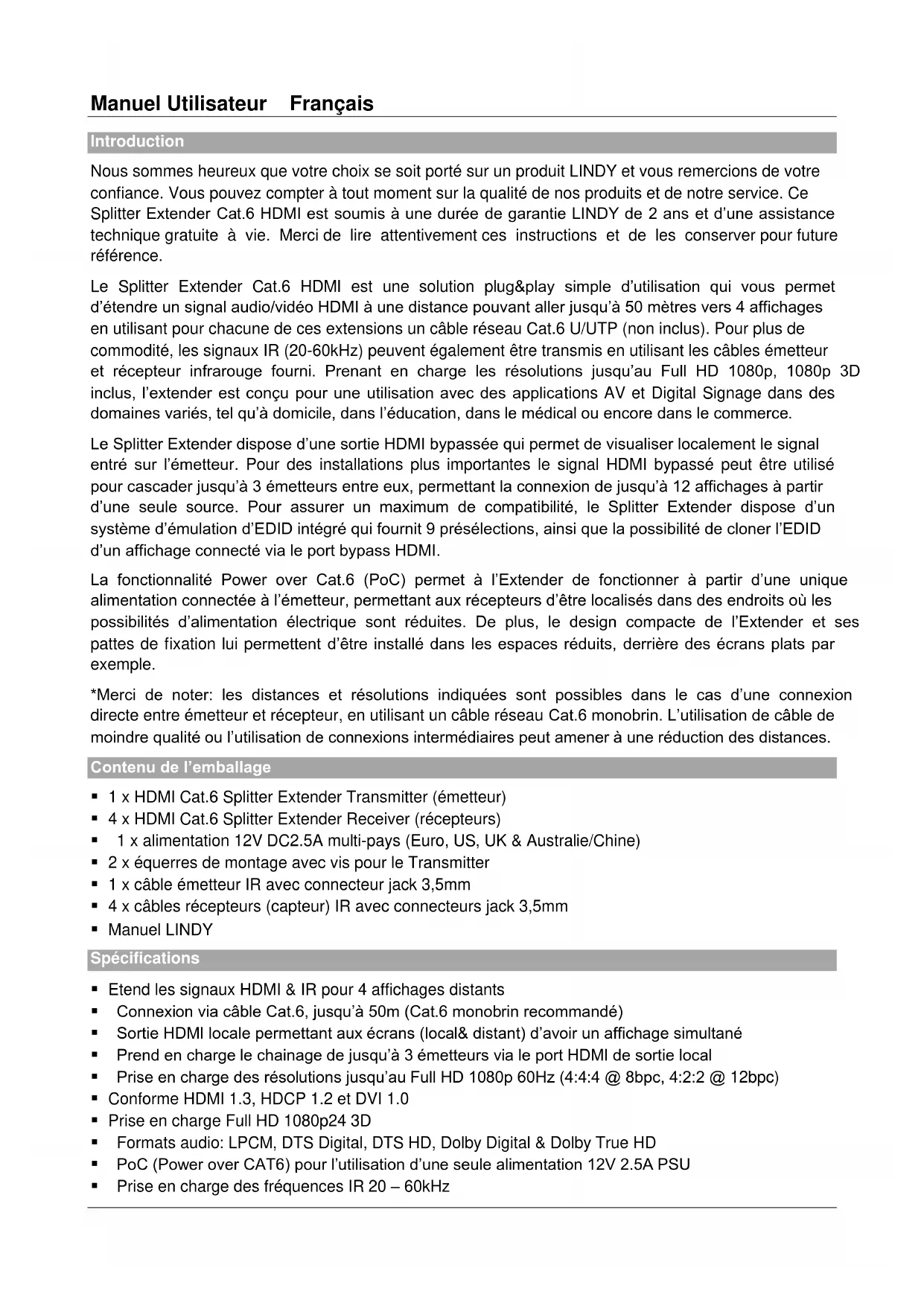

MODE D'EMPLOI 38155 Lindy

Nossons heures que vous choix se soit porté sur un produit LINDY et vous remercions de vrie confiance. Vous pouze compter à tout moment sur la qualite de nos produits et de notre service. Ce Splitter Extender Cat.6 HDMI est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de dire attentivement ces instructions et de les conserver pour future refereence.

Le Splitter Extender Cat.6 HDMI est une solution plug&play simple d'utilisation qui vous permet d'étendre un signal audio/vidéo HDMI à une distance pouvant aller jusqu'à 50 metres vers 4 affichages en utilisant pour chacune de ces extensions un cable réseau Cat.6 U/UTP (non inclus). Pour plus de commodité, les signaux IR (20-60kHz) peuvent également être transmis en utilisant les cables émetteur et récepteur infrarouge fourni. Prenant en charge les résolutions jusqu'àu Full HD 1080p, 1080p 3D inclus, l'extender est uncon pour une utilisation avec des applications AV et Digital Signage dans des domains variés, tel qu'a domicile, dans l'education, dans le Médical ou encore dans le commerce.

Le Splitter Extender dispose d'une sortie HDMI bypassée qui permet de visualiser localement le signal entre sur l'émetteur. Pour des installations plus importantes le signal HDMI bypassé peut être utilisé pour cascader jusqu'à 3 émetteurs entre eux,permettant la connexion de jusqu'à 12 affichages à partir d'une seule source. Pour assurer un maximum de compatibilité, le Splitter Extender dispose d'un système d'émulation d'EDID intégré qui fournit 9 préseLECTIONs, ainsi que la possibilité de cloner l'EDID d'un affichage connecté via le port bypass HDMI.

La fonctionnalité Power over Cat.6 (PoC) permet à l'Extender de fonctionner à partir d'une unique alimentation connectée à l'émetteur, permettant aux récepteurs d'être localisés dans des endroits où les possibités d'alimentation électrique sont réduites. De plus, le design compacte de l'Extender et ses pattes de fixation lui permettent d'être installé dans les espaces réduits, derrière des écrons plats par exemple.

*Merci de noter: les distances et résolutions indiquées sont possibles dans le cas d'une connexion directe entre émetteur et récepteur, en utilisant un cable réseau Cat.6 monobrin. L'utilisation de cable de moindre qualité ou l'utilisation de connexions intermédiaires peut amener à une réduction des distances.

Contenu de l'emballage

• 1 x HDMI Cat.6 Splitter Extender Transmitter (emetteur)
• 4 x HDMI Cat.6 Splitter Extender Receiver (récepteurs)
  1 x alimentation 12V DC2.5A multi-pays (Euro, US, UK & Australie/Chine)
• 2 x équérres de montage avec vis pour le Transmitter
• 1 x cable émetteur IR avec connecteur jack 3,5mm
• 4 x cables récepteurs (capteur) IR avec connecteurs jack 3,5mm
• Manuel LINDY

Specifications

• Etend les signaux HDMI & IR pour 4 affichages distants
• Connexion via cable Cat.6, jusqu'à 50m (Cat.6 monobrin commande)
  Sortie HDMI locale permettant aux écrans (local& distant) d'avoir un affichage simultané
• Prend en charge le chainage de jusqu'à 3 émetteurs via le port HDMI de sortie local
• Prise en charge des résolutions jusqu'au Full HD 1080p 60Hz (4:4:4 @ 8bpc, 4:2:2 @ 12bpc)
• Conforme HDMI 1.3, HDCP 1.2 et DVI 1.0
• Prise en charge Full HD 1080p24 3D
• Formats audio: LPCM, DTS Digital, DTS HD, Dolby Digital & Dolby True HD
• PoC (Power over CAT6) pour l'utilisation d'une seule alimentation 12V 2.5A PSU

• Prise en charge des fréquences IR 20 - 60kHz

• Dispos de 9 présélections EDID, plus l'apprentissage EDID à partir du port de sortie HDMI local

• EQ ajustable pour correspondre à la longueur des cables Cat.6
  Ports Transmitter (emetter): HDMI Type A In et Out, 4x CAT6 Out, 3,5mm IR Out & DC femelle
  Ports Receiver (récepteur): HDMI Type A Out, 1x CAT6 In & 3,5mm IR In
• Consommation électrique: 8W Max.
  Protection ESD: ± 8kV (décharge dans l'air)
  Human Body Model: ± 4kV (décharge par contact)
• Température de fonctionnement: 0 à 40^ / Température de stockage:-20 à 60^
  Humidité relative: 20-90% RH (non condensée)
  Dimensions: Transmitter 210x83x17mm / Receivers 79x68x17mm (chacun)

Vue d'ensemble

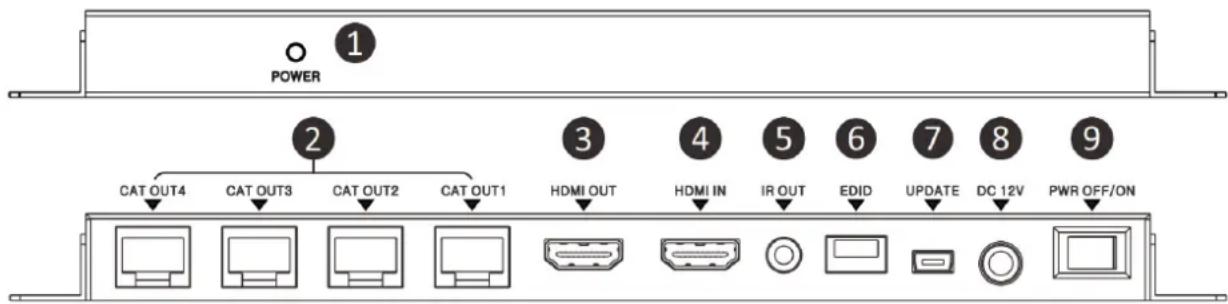

Transmitter (emetteur)

1. LED Power: s'allume lorsque l'émetteur est alimenté et est sous tension.
2. CAT OUT 1-4: Connecte les cables Cat.6 pour la connexion aux recepteurs.
3. HDMI OUT: Connecte un affichage HDMI local ou un autre émetteur pour ajouter d'autres écrans distant.
4. HDMI IN: Connecte votre source HDMI en utilisant un cable HDMI de bonne qualité.
5. IR OUT: Connecte l'émetteur IR fourni.
6. EDID: Dip switches pour sélectionner l'EDID utilisé.
7. UPDATE: pour la mise à jour du firmware de l'émetteur.
8. DC IN: Connecte l'alimentation 12V DC fournie.
9. POWER SWITCH: Met le système (émetteur et récepteur) sous/hors tension.

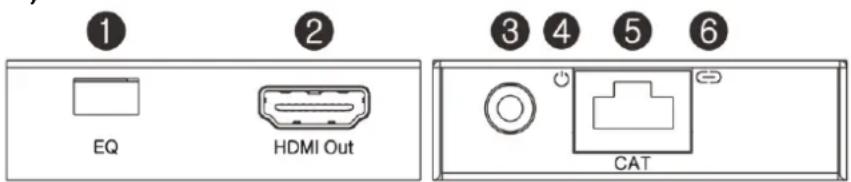

Receiver (récepteur)

1. EQ: S'utilise pour adapter le recepteur à la longueur des cables Cat.6 utilisés.
2. HDMI OUT: Connecte votre affichage HDMI en utilisant un cable HDMI de bonne qualité.
3. IR IN: Connecte le capteur IR fourni.
4. LED POWER: s'allume en vert lorsque l'alimentation est fournie par I'émetteur.
5. CAT: Connecte un cable Cat.6 pour la connexion à l'émetteur.
6. LED LOCK: s'allume en orange lorsqu'un signal stable est reçu de l'émetteur.

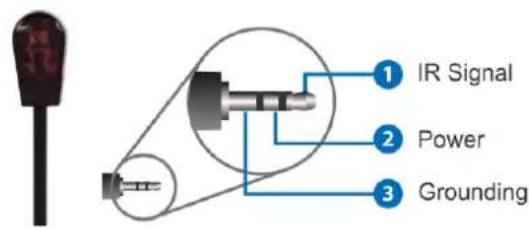

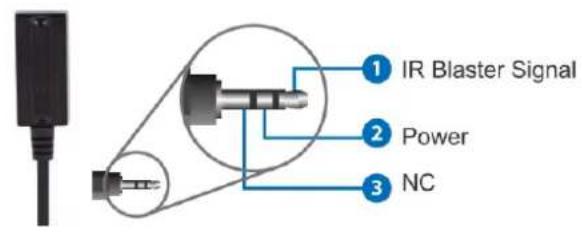

Récepteur IR Emetteur IR

Installation

Important! Si vous souhaitez poser vos cables dans une goulotte ou dans une gaine, merci de tester vos cables Cat.6 en montant une installation de test avec les plus haute résolutions /espace colorimétrique /profondeur de couleurs avec l'extender AVANT de réaliser l'installation définitive!

Les étapes suivantes correspond à une installation avec des équipements HDMI, si vous utilisez des apparciels DVI, merci de substituer les cables HDMI par des cables DVI vers HDMI.

1. Connectez votre source HDMI à l'émetteur en utilisant un cable HDMI (maximum 3m).
2. Connectez une extrémité du cable Cat.6 (max. 50m) aux ports de sortie CAT OUT 1-4 sur l'émetteur et l'autre extrémité au port CAT de chaque récepteur. Nous recommendons fortement l'utilisation de cables Cat.6 monobrin.
3. Ajuster chaque EQ sur les récepteurs pour correspondre à la longueur des cables Cat.6 (voir tableaui-dessous), Primary ou Secondary doivent être utilisés, en fonction de la qualité de l'image et du cable (les rectangles noirs symbolisent la position des dip switches).

Longueur Du cable	Réglage Primaire	Réglage Secondaire	Longueur Du cable	Réglage Primaire	Réglage Secondaire
Under 15m (49.5ft)			30 - 40m (99 - 132ft)
15 - 30m (49.5 - 99ft)			40 - 50m (132 - 164ft)

1. Utilisez un autre cable HDMI (maximum 3m) pour connecter un affichage HDMI au port HDMI de sortie sur chaque récepteur.
2. Un écran HDMI additionnel peut être connecté au port HDMI Out sur l'émetteur pour le monitoring local ou pour le chainage sur un émetteur supplémentaire.
3. Ajustez les switches EDID en fonction de vos équipements, voir le tableau EDID dans la section Utilisation de ce manuel.
4. Pour les fonctionnalités infrarouges distances, connectez les cables d'extensions IR fourni à l'émetteur et aux récepteurs, en utilisant l'émetteur IR avec le port IR Out sur l'émetteur et les récepteurs IR avec les ports IR In sur les récepteurs.
5. Placez l'émetteur IR en face du récepteur IR de votre équipement à contrôle, et assurez-vous de placer les récepteurs IR dans des endroits où ils peuvent recevoir les signaux IR de vos télécommandes.
6. Mettez votre source et vos affichages HDMI sous tension pour finaliser l'installation.
7. Finally, connectez l'alimentation DC à l'émetteur et mettez le bouton de mise sous tension sur ON, les LED Power de chaque unité s'allument.

Utilisation

Le Splitter Extender utilise des préseLECTIONs EDID comme définies dans le tableau ci-dessous, vous permettant de configurer l'Extender pour qu'il fonctionne en fonction de votre équipement HDMI. Un total de 9 préselections est disponible pour utiliser différentes résolutions et valeurs audio, vous pouvez également utiliser l'EDID de l'écran connecté au port HDMI Out de l'émetteur. Chaque fois qu'une modification est effectuee aux réglages EDID l'émetteur doit être redémarré, dans certains cas il faut également redémarrer la source (les rectangles noirs symbolisent la position des dip switches).

Position	Description EDID		Position	Description EDID
	1080p, 2 Canaux Audio			1080i, HD Audio
	1080p, Dolby/DTS 5.1 Canaux			3D, 1080p, 2 Canaux Audio
	1080p, HD Audio			3D, 1080p, Dolby/DTS 5.1 Canaux
	1080i, 2 Canaux Audio			3D, 1080p, HD Audio
	1080i, Dolby/DTS 5.1 Canaux			Copie de l'écran connecté en HDMI OUT

Dépannage

Rien ne s'affiche sur l'écran.

Vérifiez que l'alimentation est bien connectée et que les LED Power s'allument bien sur l'émetteur et le récepteur.
- Vérifiez que les cables Cat.6 sont bien branchés et que la LED Lock s'allume bien sur tous les récepteurs.
- Mettez tous les apparèils hors tension, puis démarrez-les dans l'ordre suivant: l'émetteur en premier, suivi par le ou les écrons et finalement la source.
- Pour certains apparèils HDMI il peut être nécessaire de reconnectcer l'HDMI pour réinitialiser l'appairage HDMI.
- Vérifiez que les réglages EQ correspondent aux longueurs des cables Cat.6 utilisés. Si l'EQ Primaire ne fonctionne pas, merci d'essayer le réglage Secondaire pour la longueur de cable Cat.6 utilisé.
Réduisez la longueur des cables Cat.6 ou HDMI utilisés, ou utilisez des cables de plus haute qualité.

Introduzione

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique etlectronique.

Chaque Etat membre de I'Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
