BEDIENUNGSANLEITUNG 38084 Lindy

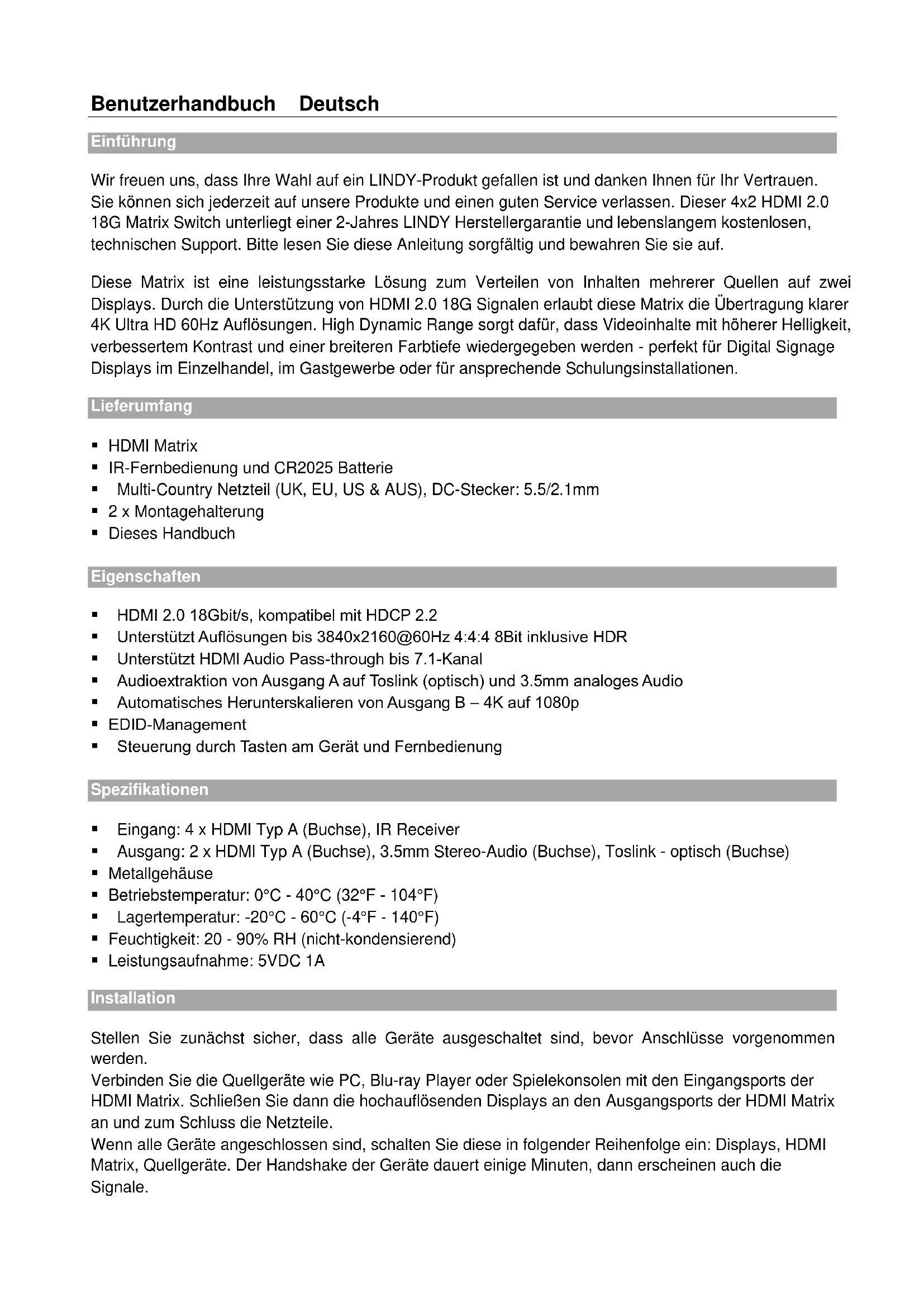

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 4x2 HDMI 2.018G Matrix Switch unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.
Diese Matrix ist eine leistungsstarke Lösung zum Verteilen von Inhalten mehrerer Quellen auf zwei Displays. Durch die Unterstützung von HDMI 2.0 18G Signalen erlaubt diese Matrix die Übertragung klarer 4K Ultra HD 60Hz Auflösungen. High Dynamic Range sorgt dafür, dass Videoinhalte mit höherer Helligkeit, verbessertem Kontrast und einer breiteren Farbtiefe wiedergegeben werden - perfekt für Digital Signage Displays im Einzelhandel, im Gastgewerbe oder für ansprechende Schulunginstallationen.
Lieferumfang
■ HDMI Matrix
■ IR-Fernbedienung und CR2025 Batterie
■ Multi-Country Netzteil (UK, EU, US & AUS), DC-Stecker: 5.5/2.1mm
■ 2 x Montagehalterung
■ Dieses Handbuch
Eigenschaften
■ HDMI 2.0 18Gbit/s, kompatibel mit HDCP 2.2
■ Unterstützt Auflösungen bis 3840x2160@60Hz 4:4:4 8Bit inklusive HDR
■ Unterstützt HDMI Audio Pass-through bis 7.1-Kanal
■ Audioextraktion von Ausgang A auf Toslink (optisch) und 3.5mm analoges Audio
- Automatisches Herunterskalieren von Ausgang B – 4K auf 1080p
■ EDID-Management
■ Steuerung durch Tasten am Gerät und Fernbedienung
Spezifikationen
■ Eingang: 4 x HDMI Typ A (Buchse), IR Receiver
Ausgang: 2 x HDMI Typ A (Buchse), 3.5mm Stereo-Audio (Buchse), Toslink - optisch (Buchse)
■ Metallgehäuse
■ Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
■ Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
■ Feuchtigkeit: 20 - 90% RH (nicht-kondensierend)
■ Leistungsaufnahme: 5VDC 1A
Installation
Stellen Sie zunächst sicher, dass alle Geräte ausgeschaltet sind, bevor Anschlüsse vorgenommen werden.
Verbinden Sie die Quellgeräte wie PC, Blu-ray Player oder Spielekonsolen mit den Eingangsports der HDMI Matrix. Schließen Sie dann die hochauflösenden Displays an den Ausgangsports der HDMI Matrix an und zum Schluss die Netzteile.
Wenn alle Geräte angeschlossen sind, schalten Sie diese in folgender Reihenfolge ein: Displays, HDMI Matrix, Quellgeräte. Der Handshake der Geräte dauert einige Minuten, dann erscheinen auch die Signale.
Betrieb
Vorderseite


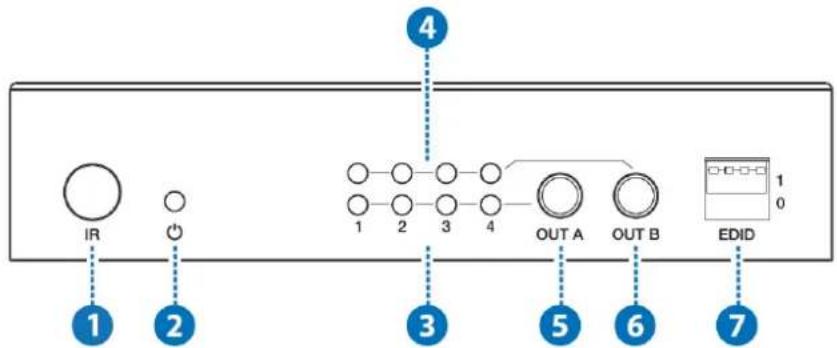

IR 1 2 4 OUT A 3 4 OUT B 5 6 7 EDID 1 0| Number | Name | Function |
| 1 | IR | IR Receiver Sensor |
| 2 | Power LED | Power LED Anzeige |
| 3 | LED Ausgang A | Ausgewählter Eingabekanal für Ausgang A leuchtet auf |
| 4 | LED Ausgang B | Ausgewählter Eingabekanal für Ausgang B leuchtet auf |
| 5 | Taste Ausgang A | Auswahl des Eingangskanals für Ausgang A |
| 6 | Taste Ausgang B | Auswahl des Eingangskanals für Ausgang B |
| 7 | EDID | EDID Management zur Auswahl des Video- & Audioausgabesignals |
Rückseite


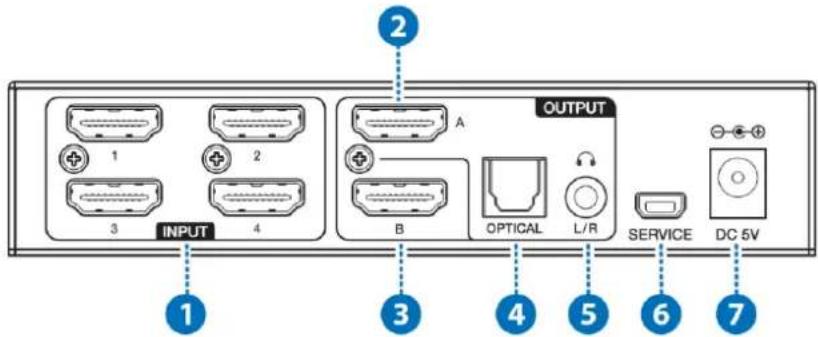

INPUT OUTPUT A B OPTICAL L/R SERVICE DC 5V| Number | Name | Function |
| 1 | Eingabeports | Zum Anschluss von HDMI-Quellgeräten |
| 2 | Ausgang A | Zum Anschluss eines HDMI Displays |
| 3 | Ausgang B | Zum Anschluss eines HDMI Displays |
| 4 | Toslink (optischer) Ausgang | Extrahiert Audio aus Ausgang A und gibt es als Toslink (optisches) Audio aus |
| 5 | 3.5mm Stereo Ausgang | Extrahiert Audio aus Ausgang A und gibt es als 3.5mm analoges Stereo-Audio aus |
| 6 | Service | Für Firmwareupdates |
| 7 | DC 5V | Zum Anschluss eines 5VDC 1A Netzteils |
EDID Management
| EDID Modus | EDID Funktion |
| 0000 | Automatisch (EDID Pass-Through) |
| 0001 | Kopiert EDID von HDMI-Ausgang A |
| 0010 | Kopiert EDID von HDMI-Ausgang B |
| 0011 | 720, 60Hz, 4:4:4, 8Bit. 2-Kanal-Audio, 24Bit, 48KHz, keine Formate gefunden. |
| 0100 | 1920x1080, 60Hz, 4:4:4, 8Bit. 2-Kanal-Audio, 24Bit, 4KHz. Keine Formate gefunden. |
| 0101 | 1920x1080, 60Hz, 4:4:4, 8Bit. 6-Kanal-Audio, 24Bit, 192KHz. Dolby Digital und DTS-Audio |
| 0110 | 1920x1080, 60Hz, 4:4:4, 8Bit. 8-Kanal-Audio, 24Bit, 192KHz, DTS Audio, Dolby Digital Plus, DTS-HD, Dolby True HD, Dolby Digital |
| 0111 | 3840x2160, 30Hz, 4:4:4, 8Bit. 2-Kanal-Audio, 24Bit, 48KHz. Keine Formate gefunden. |
| 1000 | 3840x2160, 30Hz, 4:4:4, 8Bit. 6-Kanal-Audio, 24Bit, 192KHz. Dolby Digital und DTS-Audio |
| 1001 | 3840x2160, 30Hz, 4:4:4, 8Bit. 8-Kanal-Audio, 24Bit, 192KHz. DTS Audio, Dolby Digital Plus, DTS-HD, Dolby True HD, Dolby Digital. |
| 1010 | 3840x2160, 60Hz, 4:2:0, 8Bit. 2-Kanal-Audio, 24Bit, 48KHz. Keine Formate gefunden. |
| 1011 | 3840x2160, 60Hz, 4:2:0, 8Bit. 6-Kanal-Audio, 24Bit, 192KHz. Dolby Digital und DTS-Audio |
| 1100 | 3840x2160, 60Hz, 4:2:0, 8Bit. 8-Kanal-Audio, 24Bit, 192KHz, DTS Audio, Dolby Digital Plus, DTS-HD, Dolby True HD, Dolby Digital. |
| 1101 | 3840x2160, 60Hz, 4:4:4, 8Bit. 2-Kanal-Audio, 24Bit, 48KHz, keine Formate gefunden. |
| 1110 | 3840x2160, 60Hz, 4:4:4, 8Bit. 6-Kanal-Audio, 24Bit, 192KHz, Dolby Digital und DTS Audio. |
| 1111 | 3840x2160, 60Hz, 4:4:4, 8Bit. 8-Kanal-Audio, 24Bit, 192KHz, DTS Audio, Dolby Digital Plus, DTS-HD, Dolby True HD, Dolby Digital. |
IR-Fernbedienung


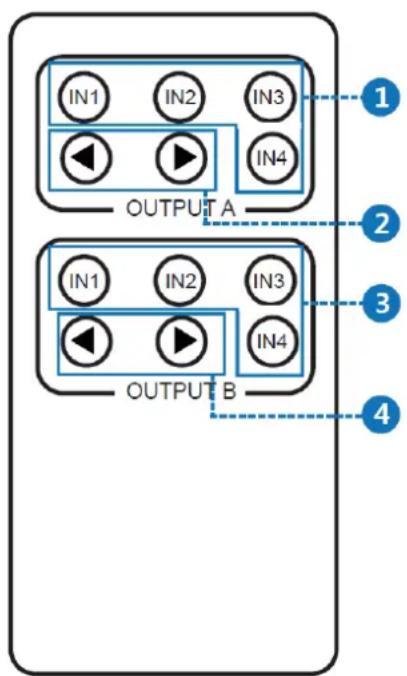

IN1 IN2 IN3 OUTPUT A IN1 IN2 IN3 OUTPUT B IN4 IN4 IN3 OUTPUT B| 1 | Auswahl des Eingangs für Ausgang A |
| 2 | Auswahl des vorherigen oder nächsten Eingangs für Ausgang A |
| 3 | Auswahl des Eingangs für Ausgang B |
| 4 | Auswahl des vorherigen oder nächsten Eingangs für Ausgang B |
Introduction
CE Konformitätserklärung
Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf nur zusammen mit abgeschirmten Kabeln verwendet werden.
Diese Geräte wurden unter Berücksichtigung der RoHS Vorgaben hergestellt.
Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen
FCC Certification
LINDY Herstellergarantie – Hinweis für Kunden in Deutschland
LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
Hersteller / Manufacturer (EU):
LINDY-Elektronik GmbH LINDY Electronics Ltd
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany England
Email: info@lindy.com, T: +49 (0)621 470050 postmaster@lindy.co.uk, T: +44 (0)1642 754000
Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung
Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von Elektro- und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz – ElektroG in deutsches Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller.
LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informationen zu diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich.
