MANUALE UTENTE 39380 Lindy

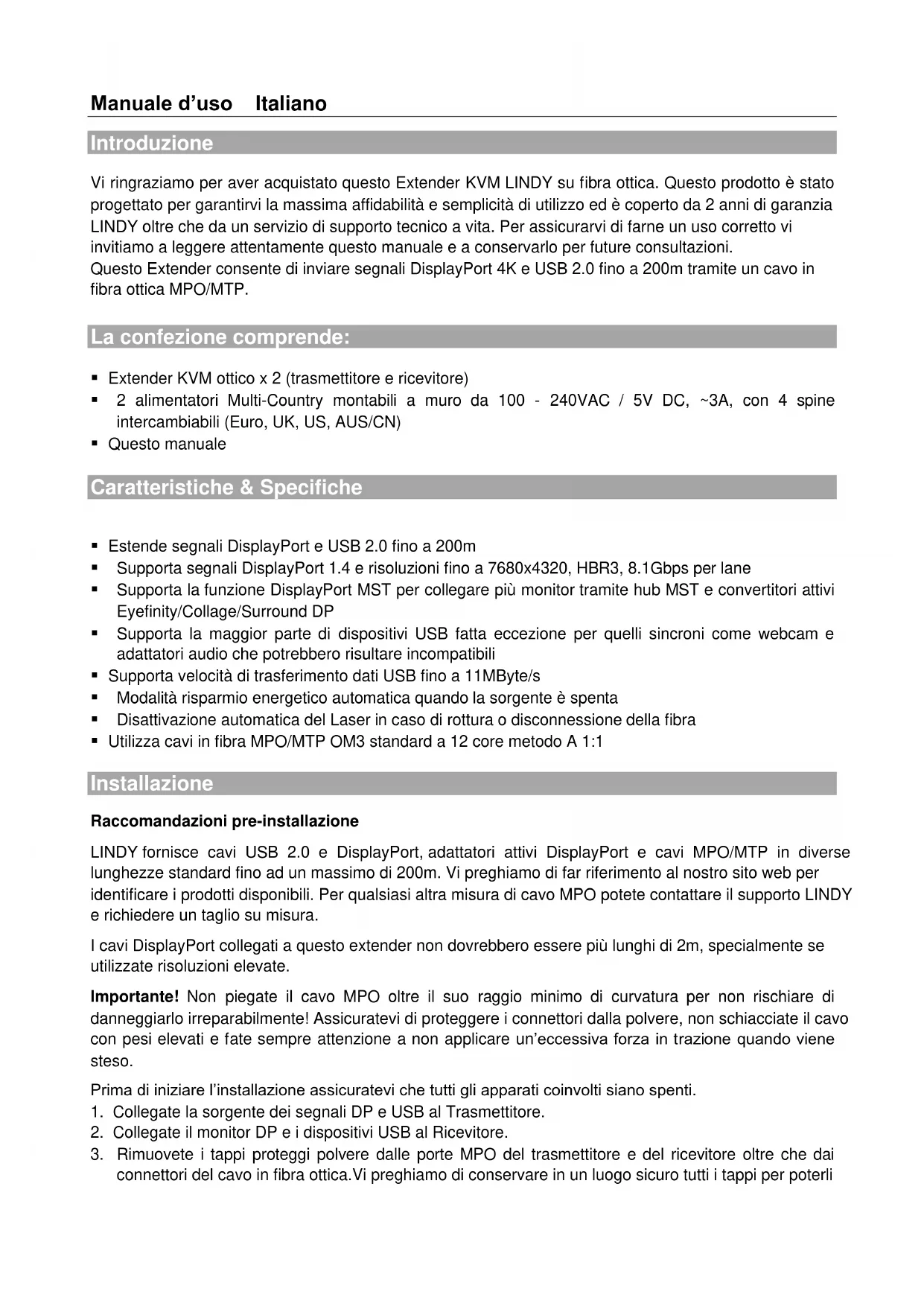

Introduzione Vi ringraziamo per aver acquistato questo Extender KVM LINDY su fibra ottica. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni. Questo Extender consente di inviare segnali DisplayPort 4K e USB 2.0 fino a 200m tramite un cavo in fibra ottica MPO/MTP. La confezione comprende: Extender KVM ottico x 2 (trasmettitore e ricevitore) 2 alimentatori Multi-Country montabili a muro da 100 - 240VAC / 5V DC, ~3A, con 4 spine intercambiabili (Euro, UK, US, AUS/CN) Questo manuale Caratteristiche & Specifiche Estende segnali DisplayPort e USB 2.0 fino a 200m Supporta segnali DisplayPort 1.4 e risoluzioni fino a 7680x4320, HBR3, 8.1Gbps per lane Supporta la funzione DisplayPort MST per collegare più monitor tramite hub MST e convertitori attivi Eyefinity/Collage/Surround DP Supporta la maggior parte di dispositivi USB fatta eccezione per quelli sincroni come webcam e adattatori audio che potrebbero risultare incompatibili Supporta velocità di trasferimento dati USB fino a 11MByte/s Modalità risparmio energetico automatica quando la sorgente è spenta Disattivazione automatica del Laser in caso di rottura o disconnessione della fibra Utilizza cavi in fibra MPO/MTP OM3 standard a 12 core metodo A 1:1 Installazione Raccomandazioni pre-installazione LINDY fornisce cavi USB 2.0 e DisplayPort, adattatori attivi DisplayPort e cavi MPO/MTP in diverse lunghezze standard fino ad un massimo di 200m. Vi preghiamo di far riferimento al nostro sito web per identificare i prodotti disponibili. Per qualsiasi altra misura di cavo MPO potete contattare il supporto LINDY e richiedere un taglio su misura. I cavi DisplayPort collegati a questo extender non dovrebbero essere più lunghi di 2m, specialmente se utilizzate risoluzioni elevate. Importante! Non piegate il cavo MPO oltre il suo raggio minimo di curvatura per non rischiare di danneggiarlo irreparabilmente! Assicuratevi di proteggere i connettori dalla polvere, non schiacciate il cavo con pesi elevati e fate sempre attenzione a non applicare un’eccessiva forza in trazione quando viene steso. Prima di iniziare l’installazione assicuratevi che tutti gli apparati coinvolti siano spenti.

1. Collegate la sorgente dei segnali DP e USB al Trasmettitore.

2. Collegate il monitor DP e i dispositivi USB al Ricevitore.

3. Rimuovete i tappi proteggi polvere dalle porte MPO del trasmettitore e del ricevitore oltre che dai

connettori del cavo in fibra ottica.Vi preghiamo di conservare in un luogo sicuro tutti i tappi per poterliManuale d’uso Italiano riutilizzare nel caso si debba disconnettere il cavo!

4. Collegate il cavo in fibra ottica alle relative porte su Trasmettitore e Ricevitore. Assicuratevi che i

connettori siano inseriti correttamente e a fondo.

5. Collegate gli alimentatori alle due unità trasmittente e ricevente e alimentate tutti i dispositivi partendo

dal lato dello schermo andando verso la sorgente dei segnali.

6. Tutti i LED del Trasmettitore e del ricevitore si dovrebbero accendere.

a. Nel caso questo non accada assicuratevi che tutti i cavi siano ben inseriti! b. Se il LED Power non si accende sul Trasmettitore o sul Ricevitore verificate che essi siano correttamente collegati all’alimentazione c. Se il LED Source non è acceso la connessione alla sorgente non è stabilita correttamente d. Se il LED Sink non è acceso la connessione con il ricevitore non è stabilita correttamente e. Se il LED USB LED non è acceso la connessione con l’Host USB Host sul TX o con il dispositivo USB sull’ RX non è stabilita correttamente f. Se il LED Fibre non è acceso la connessione fra Trasmettitore e Ricevitore non funziona. Raccomandazioni Se utilizzate Hub MST DisplayPort per connettere più schermi tramite un singolo extender assicuratevi che la sorgente DP supporti la funzione MST. Potete trovare Hub MST adatti a questo utilizzo sul sito web LINDY. E’ possibile utilizzare convertitori attivi DisplayPort (compatibili con Eyefinity, Collage o Surround) per convertire il segnale in diversi formati (gli adattatori passivi non funzionano). Risoluzione dei problemi Se riscontrate problemi con l’interfaccia USB assicuratevi di non utilizzare dispositivi isocroni con Webcam o adattatori Audio USB. Potete risolvere il problema disattivando la funzione audio della webcam e/o riducendo la risoluzione del convertitore audio. In ogni caso questo problema può ripresentarsi di volta in volta utilizzando questo tipo di periferiche USB. Non viene visualizzata nessuna immagine. Controllate lo stato dei LED sul TX e sull’RX come menzionato sopra e controllate le relative connessioni. Controllate che i connettori DC utilizzati dagli alimentatori esterni siano fermamente connessi. Controllate che i connettori del cavo in fibra sia connesso correttamente e che il LED Fibre sia acceso. Controllate che la sorgente e lo schermo siano entrambi accesi e che funzionino quando connessi direttamente uno Spegnete tutti i dispositivi e riaccendeteli in quest’ordine: prima i moduli trasmettitore e ricevitore, poi il monitor e da ultimo la sorgente. Assicuratevi che il vostro cavo MPO/MTP non abbia pieghe o nodi che potrebbero indicare la presenza di danni alla struttura interna Nel caso non riusciate a risolvere il problema non esitate a contattare il supporto tecnico LINDY ai recapiti pubblicati sul nostro sito.Technical Data, Radio Frequency Energy, Certifications Technical Data Dimesnions: approx. 18 x 12 x 3 cm, each TX and RX, without MPO cable Weight: approx.0.6kg each TX and RX, without accessories Environmetal conditions: Operating Temp.: -10°C…50°C, Storage -20°C…75°C – For indoor use only Power consumption: approx.0.5A/2,5W (Transmitter) and 0.8A/4W (Receiver) not including power consumption of USB devices attached to the Receiver (max. 3A/15W including USB devices as provided by the power supply) Power supplies: 2x 100…240VAC / 5V DC ~3A / 1.35/3.5mm Level 6 with 4 adapters for worldwide use (Euro, UK, USA, AUS/CN
