MANUAL DE USUARIO 39385 Lindy

Manual de Usuario Español

No. 39385

lindy.com

LINDY

CONNECTION PERFECTION

Safety Instructions

! WARNING !

Información de seguridad

! ADVERTENCIA !

Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto.

El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto.

PELIGRO RIESGO DE CHOQUE ELECTRICO

Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA. Para su uso en todo el mundo, se incluyen cuatro adaptadores de CA diferentes: tipo Euro, tipo Británico, tipo Estadounidense / Japonés y tipo Australiano / Neozelandés. Utilice el adaptador de CA apropiado como se muestra en la imagen y cerciórese de que esté firmemente asegurado en su lugar y que no se separe tirando levemente antes de instalarlo en una toma de corriente.

Para reducir el riesgo de incendio, descargas eléctricas o daños:

• No abra el producto. No hay partes internas que puedan ser reparables por el usuario.
• Solo personal de servicio cualificado puede realizar reparaciones o mantenimiento.
• No utilice nunca cables dañados.
  ■ No exponga el producto al agua ni a lugares húmedos.
• No utilice este producto al aire libre, esta únicamente diseñado para su uso en interiores.
• No coloque el producto cerca de fuentes de calor directas. Colóquelo siempre en un lugar bien ventilado.
• No coloque objetos pesados sobre el producto o los cables.
• Asegúrese de que los cables estén firmemente asegurados y bloqueados en su lugar antes de insertarlos en una toma de corriente.

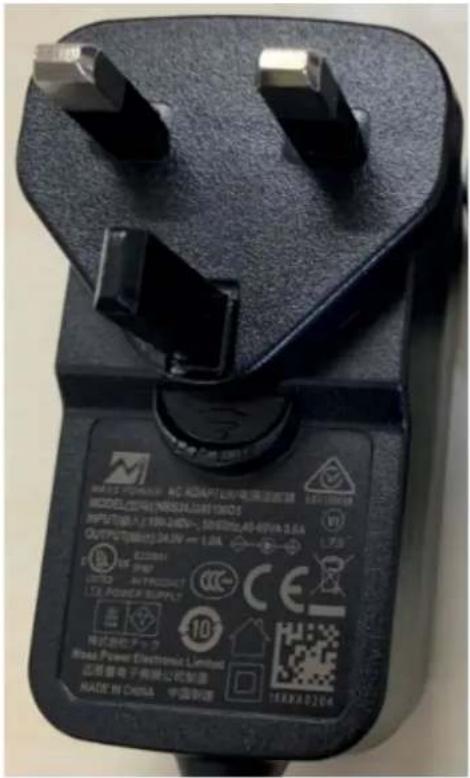

Instrucciones para el uso de la fuente de alimentación

Para conectar el adaptador:

Deslice el adaptador de enchufe deseado en la fuente de alimentación mientras presiona el botón hasta que encaje en su sitio, luego suelte el botón para bloquear el adaptador.

Para quitar el adaptador:

Presione el botón del pestillo.

Mientras presiona, quite el adaptador.

MADY POWER A/C ADAPT LTR 电感温度控制 MODEL:2041/2053.01.081-19625 INPUT输入:1700-240V~5000Hz,40-60Hz-2.6A OUTPUT输出:24.0V~1.6A LED: 200001 UNIT: -ACPRODUCT LTD. POWER SUPPLY 模式面板型号 Maxa Power Electronics Limited 应用量电子测量控制器 NADY China 中国制造 10kVA 0204

Introducción

Gracias por la compra de nuestro producto extensor KVM Lindy Cat.6 DisplayPort 1.2 HDBaseT 150m. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

El extensor KVM Lindy Cat.6 DisplayPort 1.2 HDBaseT es una solución fiable y de alto rendimiento para extender señales DisplayPort de alta calidad a distancias de hasta 150m con cable de red estándar Cat.6 o superior. La compatibilidad con DisplayPort 1.2 permite la transmisión de resoluciones 4K Ultra HD altamente detalladas, perfectas para una llamativa señalización digital o contenidos con alto detalle en configuraciones médicas.

Este extensor también admite formatos de audio sin pérdidas, incluidos Dolby Digital Plus y DTS-HD, para añadir un potente sonido multicanal al contenido de vídeo, proporcionando una experiencia mejorada y sensación de realismo al espectador.

La conectividad USB KM permite un control total de un PC DisplayPort desde una consola local, que puede almacenarse en un entorno seguro o de temperatura controlada, al tiempo que proporciona sin problemas un contenido de vídeo coherente a la pantalla.

HDBaseT™ y el logotipo de HDBaseT Alliance son marcas comerciales de HDBaseT Alliance.

Nota: Las longitudes y resoluciones indicadas son posibles con una conexión directa entre el transmisor y el receptor mediante un cable Cat.6 de buena calidad. El uso de un tipo de cable diferente, la introducción de acopladores, placas de pared o paneles de conexión puede dar lugar a una reducción de las distancias posibles.

Contenido del paquete

■ Extensor KVM DisplayPort 1.2 HDBaseT, transmisor
■ Extensor KVM DisplayPort 1.2 HDBaseT, receptor
■ Cable USB 2.0 tipo A a tipo B, 1.5m
■ Bloque de terminales de 2 x 3 patillas
■ Cable emisor de infrarrojos, 1.5m
■ Cable receptor de infrarrojos, 1.5m
■ 4 x orejas de montaje y 8 x tornillos
- Fuente de alimentación multi-país 24VDC 1A (UK, EU, US & AUS), toma DC tipo atornillable: 5.5/2.1mm
■ Manual de Lindy

Características

• Admite resoluciones de hasta 3840x2160@60Hz 4:4:4 8bit
  ■ Extiende las señales DisplayPort 1.2 y KM hasta distancias de 150m con un cable de red estándar
  ■ Extiende las señales de audio digital hasta 7.1CH
• Utiliza métodos inteligentes de compresión para una transmisión sin pérdidas visuales
  ■ Controla un único PC DisplayPort, teclado y ratón mediante la función KVM
  ■ Gestión EDID avanzada
  ■ Control IR bidireccional (20-60KHz) de equipos a través del extensor
  ■ Soporta paso bidireccional RS-232
  ■ Soporta función PoC (Power over Cable) bidireccional
• Conector de CC de rosca para una conexión de alimentación segura

Especificaciones

■ Compatible con DisplayPort 1.2a (21.6 Gbps), HDCP 2.2
■ Compatible con USB 1.1
Las siguientes combinaciones de distancia y resolución son posibles cuando se utiliza cable de núcleo sólido Cat.6 U/UTP o F/UTP de alta calidad:
- 150m: 1920x1080@60Hz 4:4:4 8bit
- 100m: 3840x2160@60Hz 4:4:4 8bit
- Formatos de audio compatibles:
- 2CH LPCM 32\~96KHz
- 5CH Dolby Digital Plus
- 7CH DTS-HD
■ Protección ESD: ± 8kV (descarga de aérea)
■ Modelo cuerpo humano: ± 4kV (descarga de contacto)
- Temperatura de funcionamiento: 0°C - 40°C (32°F - 104°F)
- Temperatura de almacenamiento: -20°C - 60°C (-4°F - 140°F)
■ Humedad relativa: 20 - 90% HR (sin condensación)
- Carcasa metálica negra
■ Requisitos de alimentación: AC100-240V 50/60Hz
■ Consumo de energía: 13.2W máximo

Instalación y funcionamiento

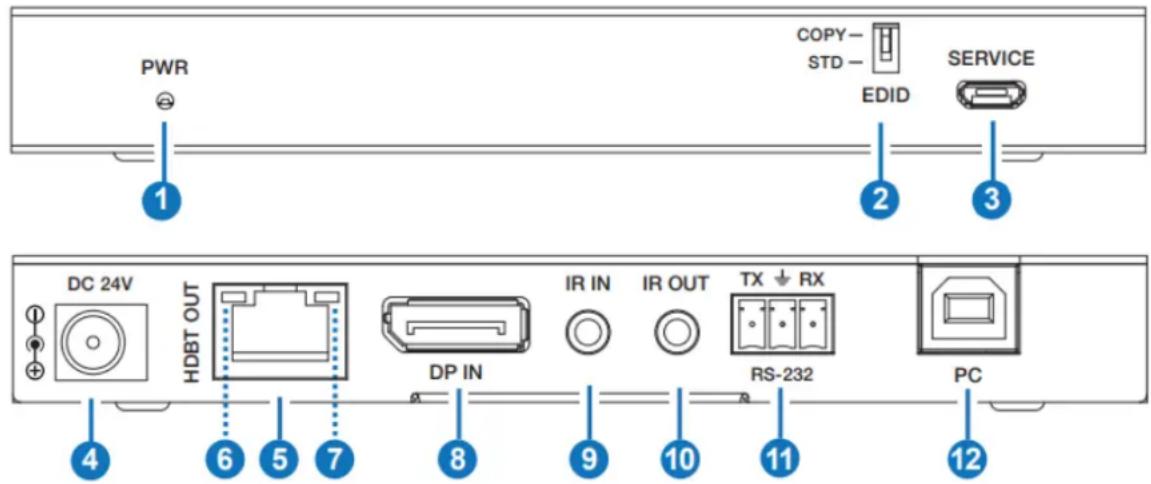

Transmisor delantera y trasera

PWR COPY- STD- EDID SERVICE 1 2 3 DC 24V HDBT OUT IR IN IR OUT TX ↓ RX DP IN RS-232 PC 4 6 5 7 8 9 10 11 12

1. PWR LED: Indica Encendido.

2. EDID: Interruptor DIP para el ajuste EDID.

- COPY: copia el EDID del puerto DP OUT del receptor.

- SDT: 1080P 2CH.

1. SERVICE: Reservado para actualizaciones de firmware.

2. 24V DC: Conecte la fuente de alimentación de 24VDC 1A a una toma de pared de CA y fije el conector al transmisor o receptor. Esto sólo es necesario en un lado de la instalación.

3. HDBT OUT: Conecte la unidad receptora utilizando un único cable Cat.6 o superior para todas las señales de datos. Por favor, no conecte a un puerto de red.

4. LED indicador de enlace (verde):

- Se ilumina cuando el Transmisor y el Receptor están conectados.

- Parpadea cuando la conexión entre el Transmisor y el Receptor no es estable.

- No se ilumina cuando no hay conexión entre el Transmisor y el Receptor.

- Se ilumina cuando el Transmisor y el Receptor están conectados. - Parpadea cuando la conexión entre el Transmisor y el Receptor no es estable. - No se ilumina cuando no hay conexión entre el Transmisor y el Receptor.

1. LED indicador de señal de datos (amarillo):

- Se ilumina cuando la señal DP es con HDCP.

- Parpadea cuando la señal DP es sin HDCP.

- No se ilumina cuando no hay señal DP.

- Se ilumina cuando la señal DP es con HDCP. - Parpadea cuando la señal DP es sin HDCP. - No se ilumina cuando no hay señal DP.

1. DP IN: Conectar a un dispositivo fuente DisplayPort.
2. IR IN: Conecte el cable receptor IR suministrado para la recepción de la señal IR. Asegúrese de que el mando a distancia utilizado está dentro de la línea de visión directa del extensor IR.
3. IR OUT: Conecte el cable transmisor IR suministrado para la transmisión de la señal IR. Coloque el Transmisor IR en la línea de visión directa del equipo a controlar.
4. RS-232: Puerto Phoenix de 3 pines, conéctelo a un PC o a un dispositivo de control serie.
5. PC: Puerto de entrada USB tipo B, conecte al PC o portátil mediante un cable USB tipo B a A.

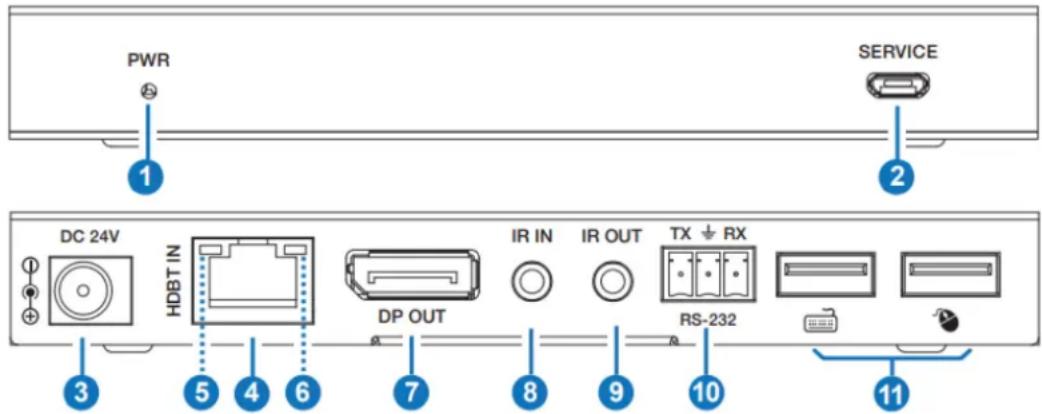

Receptor delantero y trasero

PWR SERVICE 1 2 DC 24V HDBT IN DP OUT IR IN IR OUT TX + RX RS-232 3 5 4 6 7 8 9 10 11

1. PWR LED: Indica Encendido.
2. SERVICE: Reservado para actualizaciones de firmware.
3. DC 24V: Conecte la fuente de alimentación de 24VDC 1A a una toma de pared de CA y conecte firmemente el transmisor o el receptor. Esto sólo es necesario en un lado de la instalación.
4. HDBT IN: Conecte la unidad transmisora utilizando un único cable Cat.6 o superior para todas las señales de datos. No lo conecte a un puerto de red.

5. LED indicador de enlace (verde):

6. Se ilumina cuando el Transmisor y el Receptor están conectados.

7. Parpadea cuando la conexión entre el Transmisor y el Receptor no es estable.

8. No se ilumina cuando no hay conexión entre el Transmisor y el Receptor.

9. LED indicador de señal de datos (amarillo):

10. Se ilumina cuando la señal DP es con HDCP.

11. Parpadea cuando la señal DP es sin HDCP.

12. No se ilumina cuando no hay señal DP.

13. DP OUT: Conectar a una pantalla DisplayPort.

14. IR IN: Conecte el cable receptor IR suministrado para la recepción de la señal IR. Asegúrese de que el mando a distancia utilizado está en la línea de visión directa del extensor IR.

15. IR OUT: Conecte el cable del transmisor IR suministrado para la transmisión de la señal IR. Coloque el Transmisor IR en la línea de visión directa del equipo a controlar.
16. RS-232: Puerto Phoenix de 3 pines, conéctelo a un PC o a un dispositivo de control serie.
17. USB: Conectar a un teclado y ratón USB Tipo A.

¡Importante! Antes de iniciar la instalación, asegúrese de que todos los dispositivos estén apagados.

1. Conecte un dispositivo fuente DisplayPort a la unidad Transmisora utilizando un cable DisplayPort y un cable USB Tipo B.
2. Conecte un extremo del cable Cat.6/7 al puerto HDBT OUT del Transmisor y el otro extremo al puerto HDBT IN del Receptor. Se recomiendan cables de instalación de núcleo sólido U/UTP o F/UTP. Para conocer la longitud de los cables, consulte las Especificaciones de este manual.
3. Utilice otro cable DisplayPort para conectar una pantalla al puerto DP OUT de la unidad Receptora.
4. Conecte un ratón y un teclado a los puertos USB Tipo A de los receptores.
5. Enchufe la fuente de alimentación de CC en el Transmisor o Receptor y enciéndalo.
6. Encienda el dispositivo de origen y la pantalla para completar la instalación.

Además de los pasos de instalación descritos anteriormente, este extensor DisplayPort también puede proporcionar la siguiente funcionalidad adicional/opcional:

Serie RS-232

Tanto el transmisor como el receptor disponen de una conexión serie de bloque Phoenix de 3 patillas para la extensión de señales de control.

Control por infrarrojos

Tanto el transmisor como el receptor disponen de un puerto de entrada y salida de infrarrojos, con un par de cables de extensión de infrarrojos. Los cables de extensión permiten utilizar un mando a distancia por infrarrojos desde el transmisor al receptor o viceversa.

Receptor IR

IR RECEIVER

Transmisor IR

IR BLASTER

Solución de problemas

No hay imagen en la pantalla.

Se ha encontrado que hay diferencias significativas en las longitudes/tipos de cable e incluso en los puertos de entrada que se pueden usar en diferentes marcas de pantalla utilizando resoluciones DisplayPort. Si se experimentan problemas, aplique los siguientes pasos:

■ Pruebe con un puerto de entrada diferente en la pantalla.
- Reduzca la longitud del cable en la entrada y salida a 1m.
- Pruebe con otro tipo de cable DisplayPort de 1m.
- Compruebe que el enchufe de CC y el conector utilizado por la fuente de alimentación externa estén firmemente conectados.
- Compruebe que el cable Cat.6/7 está enchufado correctamente.
- Apague todos los dispositivos, luego encienda en este orden: primero, el extensor, luego la pantalla y finalmente la fuente.
- Reduzca la longitud del cable Cat.6/7 o DP utilizado o utilice un cable de mayor calidad.

Lindy comprueba y prueba regularmente nuestra gama de productos para garantizar la máxima compatibilidad y rendimiento. Para obtener la versión más actualizada de este manual, consulte su sitio web local de Lindy, busque el número de pieza correspondiente y encuentre el manual en Descargas.

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
