MANUAL DE USUARIO 43159 Lindy

Manual de Usuario Español

Información de seguridad

! ADVERTENCIA !

Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto.

El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto.

PELIGRO RIESGO DE CHOQUE ELECTRICO

Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA. Para su uso en todo el mundo, se incluyen cuatro adaptadores de CA diferentes: tipo Euro, tipo Británico, tipo Estadounidense / Japonés y tipo Australiano / Neozelandés. Utilice el adaptador de CA apropiado como se muestra en la imagen y cerciórese de que esté firmemente asegurado en su lugar y que no se separe tirando levemente antes de instalarlo en una toma de corriente.

Para reducir el riesgo de incendio, descargas eléctricas o daños:

• No abra el producto. No hay partes internas que puedan ser reparables por el usuario.
• Solo personal de servicio cualificado puede realizar reparaciones o mantenimiento.
  ■ No utilice nunca cables dañados.
• No exponga el producto al agua ni a lugares húmedos.
• No utilice este producto al aire libre, esta únicamente diseñado para su uso en interiores.
• No coloque el producto cerca de fuentes de calor directas. Colóquelo siempre en un lugar bien ventilado.
• No coloque objetos pesados sobre el producto o los cables.
• Asegúrese de que los cables estén firmemente asegurados y bloqueados en su lugar antes de insertarlos en una toma de corriente.

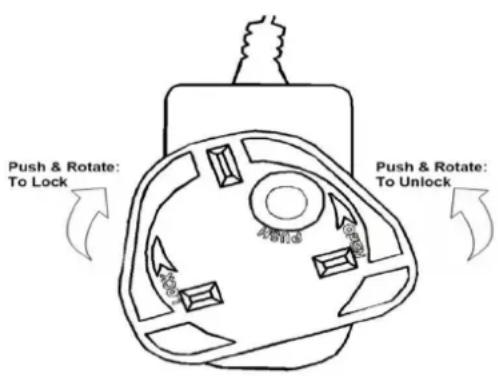

Instrucciones para el uso de la fuente de alimentación

Conecte el adaptador necesario al enchufe. Empuje el adaptador con firmeza, gire hasta que el pestillo asegure el adaptador. Para retirar, presione el botón y gire en la dirección opuesta.

Gracias por la compra de nuestro producto sistema de extensor activo USB 3.0 Lindy Pro. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY de 3 años así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

El sistema de extensor activo USB 3.0 Pro permite el acceso a periféricos USB 3.0 SuperSpeed a largas distancias. Con soporte para velocidades de transferencia de datos de hasta 5 Gbps, es perfecto para transferir grandes volúmenes de datos de forma rápida y confiable. Consta de cuatro unidades diferentes (cada una se vende por separado):

USB 3.0 Active Extensión Pro 8m (No. 43158) USB 3.0 Active Extensión Pro 10m (No. 43157) USB 3.0 Active Extensión Hub Pro 10m (No. 43159) USB 3.0 Active Extensión Pro 15m (No. 43229) Cada unidad se puede utilizar de forma independiente o como parte del sistema de extensor activo Lindy Pro para crear sistemas de extensión de unos 40 m (dependiendo de las configuraciones de cable utilizadas).

Especificaciones

• Especificación USB 3.2/3.1 Gen 1 / USB 3.0, compatible con versiones anteriores de USB 2.0/1.1
• Soporta velocidades de transferencia de datos USB SuperSpeed de hasta 5Gbps
• Plug & Play
• Chipset: VL210 (No. 43159: VL817)
• Alimentado por bus USB o alimentado externamente (No. 43159 incluye una fuente de alimentación multi-país de 5VDC 3.5A)
• No. 43157, 43158, 43229 incluyen un cable adaptador de corriente USB (USB A macho a DC 2.5 / 0.7mm macho, aproximadamente 1.5m) para usar con una fuente de alimentación (no incluida)
• Conector hembra de tipo A de bloqueo para su fijación segura a otros cables de la gama de extensión activa LINDY Pro (no para Nr. 43159)
• Fácil de usar: se conecta al cable USB existente del dispositivo (máximo 5 m)

Instalación

Tenga en cuenta: Solo el USB 3.0 Active Extensión Pro 8m (Nr. 43158) o 15m (Nr. 43229) se puede conectar directamente a su ordenador. Si está creando una extensión utilizando varias unidades del sistema Extensión Pro, la primera unidad siempre debe ser usb 3.0 Active Extensión Pro 8m (Nr. 43158) o 15m (Nr. 43229).

Una vez que se ha conectado el primer cable, puede conectar en cascada más cables para lograr una distancia máxima de 40 m. La parte final de la extensión puede ser cualquiera de las tres partes del sistema de Extensión Pro. Si necesita extender varios dispositivos o si conecta un dispositivo USB con una alta demanda de energía, debe usar la unidad Hub Pro de 10 m (Nr. 43159) con su fuente de alimentación como parte final de la extensión. Ejemplo de configuración:

Ejemplo de instalación:

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.

CE Certification
